9.2.1高层建筑的下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需吸持工作的其它房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。
公共建筑内的疏散走道和居住建筑内走道长度超过20M的内走道。
9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。
9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。
9.2.4疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。
走道疏散标志灯的间距不应大于20M。
9.2.5应急照明灯和灯光疏散指示标志。
应设玻璃或其它不燃烧材利制作的保护罩。
9.2.6应急照明和疏散指示标志。
可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起普通重视。
因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。
同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。
国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。
例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U. S. A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]......，我国亦有相应规范、标准：消防安全标志GB13495-92消防安全标志设置要求GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92节录：第3. 4. 5条在标志远离指示文物时，必须联用方向辅助标志。
应急照明系统设计基础简析摘要：本文简要描述了关于应急照明系统设计的一些基础知识，阐述了应急照明的定义和分类以及应急照明的照度标准值、应急照明的设置，需要设置应急照明的场所或建筑物，应急照明的供电问题进行了探讨。
关键词：应急照明疏散指示应急电源一、前言随着我国经济和现代建筑技术的高速发展，现代化的建筑千姿百态，楼层是越来越高，面积也越来越大。
而应急照明是现代建筑中一项十分重要的安保设施，它同人身安全和建筑物、设备的安全密不可分。
当建筑发生电源故障、火灾或者其他的紧急情况而电源中断时，应急照明系统对人员的安全疏散、生产和工作及时的操作和处理、更加有效的制止火灾等情况的蔓延有着重要的作用。
二、应急照明的定义和分类应急照明按《建筑照明设计标准》GB50034－2013 的定义是：因正常照明的电源失效而启用的照明。
应急照明包括疏散照明、安全照明、备用照明。
疏散照明：用于确保疏散通道被有效地辨认和使用的应急照明。
安全照明：用于确保处于潜在危险之中的人员安全的应急照明。
备用照明：用于确保正常活动继续或暂时继续进行的应急照明。
三、应急照明的照度《建筑照明设计标准》GB50034－2013对应急照明的照度标准值进行了详细的规定1 疏散照明的照度标准值应符合下列规定：①水平疏散通道不应低于1lx，人员密集场所、避难层（间）不应低于2lx；②垂直疏散区域不应低于5lx；③疏散通道中心线的最大值与最小值之比不应大于40:1；④寄宿制幼儿园和小学的寝室、老年公寓、医院等需要救援人员协助疏散的场所不应低于5lx。
2 安全照明的照度标准值应符合下列规定：①医院手术室应为之正常照明的30%照度；②其他场所不应低于该场所一般照明照度标准值的10%且不应低于15lx。
3 备用照明的照度标准值应符合下列规定：①供消防作业及救援人员在火灾时继续工作场所，应符合现行国家标准《建筑设计防火规范》GB50016的有关规定；②医院手术室、急诊抢救室、重症监护室等应维持正常照明的照度；③其他场所的照度值除另有规定外，不应低于该场所一般照明照度标准值的10%。

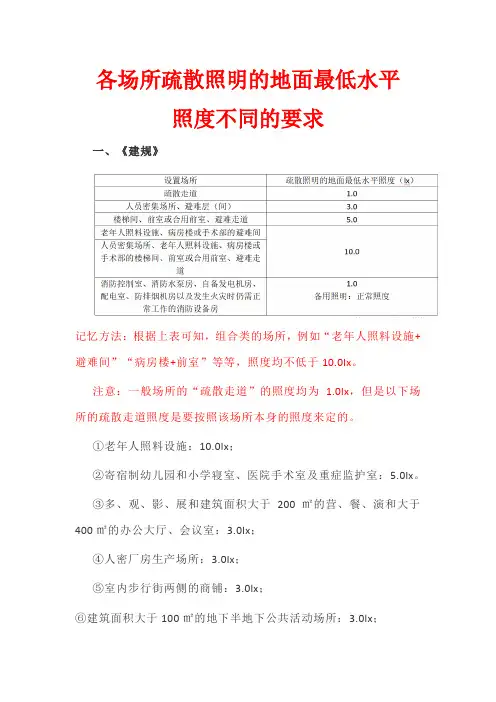

各场所疏散照明的地面最低水平照度不同的要求一、《建规》记忆方法：根据上表可知，组合类的场所，例如“老年人照料设施+避难间”“病房楼+前室”等等，照度均不低于10.0lx。
注意：一般场所的“疏散走道”的照度均为 1.0lx，但是以下场所的疏散走道照度是要按照该场所本身的照度来定的。
①老年人照料设施：10.0lx；②寄宿制幼儿园和小学寝室、医院手术室及重症监护室：5.0lx。
③多、观、影、展和建筑面积大于200㎡的营、餐、演和大于400㎡的办公大厅、会议室：3.0lx；④人密厂房生产场所：3.0lx；⑤室内步行街两侧的商铺：3.0lx；⑥建筑面积大于100㎡的地下半地下公共活动场所：3.0lx；二、《建筑高度大于250米民用建筑防火设计加强性技术要求》疏散照明的地面最低水平照度，对于疏散走道不应低于5.0lx（注意和建规相区别）；对于人员密集场所、避难层（间）、楼梯间、前室或合用前室、避难走道不应低于10.0lx。
三、《人民防空工程设计防火规范》消防疏散照明灯应设置在疏散走道、楼梯间、防烟前室、公共活动场所等部位的墙面上部或顶棚下，地面的最低照度不应低于5.0lx。
四、《火力发电厂与变电站设计防火标准》人员疏散通道应急照明的地面最低水平照度不应低于 1.0lx，楼梯间的地面最低水平照度不应低于 5.0lx,继续工作应急照明应保证正常照明的照度。
五、《地铁设计防火标准》1.车站疏散照明的地面最低水平照度不应小于 3.0lx，楼梯或扶梯、疏散通道转角处的照度不应低于5.0lx；2.地下区间道床面疏散照明的最低水平照度不应小于3.0lx；3.变电所、配电室、环控电控室、通信机房、信号机房、消防水泵房、车站控制室、站长室等应急指挥和应急设备设置场所的备用照明，其照度不应低于正常照明照度的50％；六、《飞机库设计防火规范》飞机停放和维修区内疏散用应急照明的地面照度不应低于1.0lx。
七、《建设工程施工现场消防安全技术规范》作业场所应急照明的照度不应低于正常工作所需照度的90％，疏散通道的照度值不应小于0.5lx。
19.2.1应急照明的照度照度的高低，除了视觉条件外，还与国家的经济实力、能源状况有关。
疏散照明照度，美国规定不低于10Lx，持续时间终了可将低至6Lx；日本规定不小于1Lx，使用荧光灯时不低于2Lx；CIE规定不低于0.2Lx。
中国的工业企业建筑标准规定，主要通道疏散照明的照度不低于0.5Lx，防火规范要求疏散走道长度超过20m的走道内应设置应急照明，最低照度不低于0.5lx。
但实际上差别很大，因为工业建筑标准使用的是平均照度，而且是主要通道，并不要求全部。
根据我国的实际情况，参照CIE 及英国的规定，建议至少应做到在疏散走道地面中心线上产生的平均照度不低于应急照明灯的连续供电时间越长，成本越高，但时间过短，又达不到其应起的作用。
防火规范规定为不应小于20min。
确定合理的限量时间，要综合考虑人员在紧急状态下各种情况，比如人员拥挤、标志灯位置的选择、路途障碍的多少、人员年龄、心理素质等，应取平均因素推荐一个疏散区最远点的人常速步行至安全区的时间作为应急灯连续供电时间。
(1)疏散照明时间，不应小于30min。
主要应考虑发生火灾或者其他灾难时，人员的疏散、在建筑物内搜寻人员、救援等所需要的时间。
对于超高层建筑、规模特大的多层建筑、大型医院等，应考虑更长的持续时间，如45、60、90min。
(2)安全照明和备用照明，应视生产或工作的特点及持续时间长短确定。
特别重要的公共建筑物，如通讯中心、广播台、电视台、发电及配电中心、交通枢纽等场所，应长时间持续工作。
⑸特别重要的公共建筑物内，如国家博物馆等。
⑹消防系统及应急照明线路。
⑺军用重要线路及通讯指挥系统。
近年来绝缘铜线的应用范围日趋广泛，一般情况下常用塑料铜线。
而橡皮铜线的弯曲性能好，而且耐寒。
乙丙橡胶绝缘电缆具有优异的电气、机械特性，即使在潮湿的环境中也有耐高温性能，线芯长期工作允许温度可达90℃。
采用氯磺化氯乙烯护套的乙丙橡皮绝缘电缆可以满足阻燃的场所。

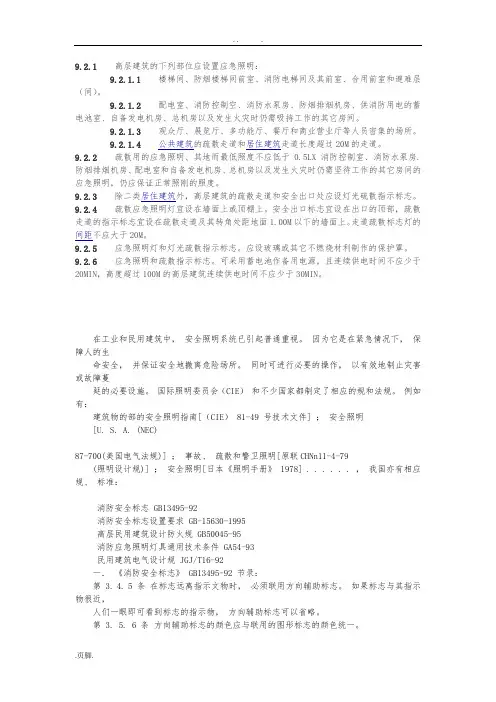

9.2.1高层建筑的下列部位应设置应急照明：9.2.1.1楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
9.2.1.2配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作的其它房间。
9.2.1.3观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。
9.2.1.4公共建筑的疏散走道和居住建筑走道长度超过20M的走道。
9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。
9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。
9.2.4疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。
走道疏散标志灯的间距不应大于20M。
9.2.5应急照明灯和灯光疏散指示标志。
应设玻璃或其它不燃烧材利制作的保护罩。
9.2.6应急照明和疏散指示标志。
可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起普通重视。
因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。
同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。
国际照明委员会（CIE）和不少国家都制定了相应的规和法规。
例如有：建筑物的部的安全照明指南[（CIE） 81-49 号技术文件] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原联CHNn11-4-79 (照明设计规)] ；安全照明[日本《照明手册》 1978] . . . . . . ，我国亦有相应规、标准：消防安全标志 GB13495-92消防安全标志设置要求 GB-15630-1995高层民用建筑设计防火规 GB50045-95消防应急照明灯具通用技术条件 GA54-93民用建筑电气设计规 JGJ/T16-92一．《消防安全标志》 GB13495-92 节录：第 3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。

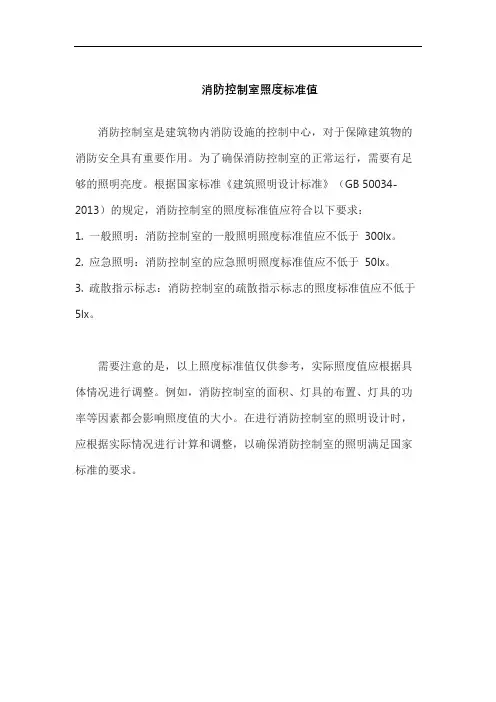

消防控制室照度标准值
消防控制室是建筑物内消防设施的控制中心，对于保障建筑物的消防安全具有重要作用。
为了确保消防控制室的正常运行，需要有足够的照明亮度。
根据国家标准《建筑照明设计标准》（GB 50034-2013）的规定，消防控制室的照度标准值应符合以下要求：
1. 一般照明：消防控制室的一般照明照度标准值应不低于300lx。
2. 应急照明：消防控制室的应急照明照度标准值应不低于50lx。
3. 疏散指示标志：消防控制室的疏散指示标志的照度标准值应不低于5lx。
需要注意的是，以上照度标准值仅供参考，实际照度值应根据具体情况进行调整。
例如，消防控制室的面积、灯具的布置、灯具的功率等因素都会影响照度值的大小。
在进行消防控制室的照明设计时，应根据实际情况进行计算和调整，以确保消防控制室的照明满足国家标准的要求。

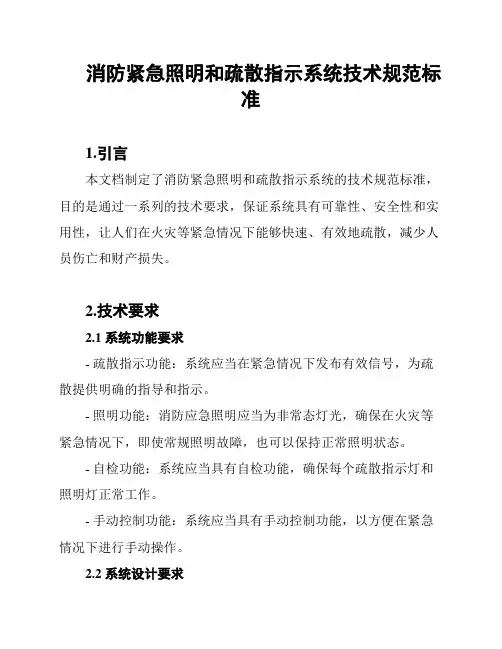

消防紧急照明和疏散指示系统技术规范标准1.引言本文档制定了消防紧急照明和疏散指示系统的技术规范标准，目的是通过一系列的技术要求，保证系统具有可靠性、安全性和实用性，让人们在火灾等紧急情况下能够快速、有效地疏散，减少人员伤亡和财产损失。
2.技术要求2.1 系统功能要求- 疏散指示功能：系统应当在紧急情况下发布有效信号，为疏散提供明确的指导和指示。
- 照明功能：消防应急照明应当为非常态灯光，确保在火灾等紧急情况下，即使常规照明故障，也可以保持正常照明状态。
- 自检功能：系统应当具有自检功能，确保每个疏散指示灯和照明灯正常工作。
- 手动控制功能：系统应当具有手动控制功能，以方便在紧急情况下进行手动操作。
2.2 系统设计要求- 疏散指示系统应当装置在公共场所的主要进出口处和疏散通道的交叉出口处。
- 照明设备应该妥善安装，不应影响人员的逃生，不应妨碍疏散途中的人员移动，不应干扰其他设施和设备的正常使用。
- 设备应当具有防水、防潮、防尘，防电磁干扰等措施，确保其长期安全运行。
3.技术指标3.1 光源参数- 显色性：Ra≥70- 光通量：不低于100lm/W- 额定寿命：≥ h3.2 照度参数- 疏散通道及楼梯平台照度： 2~5lx- 疏散楼梯及出口照度：5~10lx- 室内无光污染区：0.5~1lx3.3 其他参数- 标志文字符号：确保字体清晰易读，标志直接编号清晰可见。
- 防护等级：IP65及以上- 自动测试间隔：不大于1个月，自动测试后对故障灯具及时报警。
4.测试方法根据技术指标，进行以下测试：- 光源参数测试- 出光角测试- 光通量测试- 显色性测试- 操作性能测试5.结论消防紧急照明和疏散指示系统技术规范标准确保了在紧急情况下的使用安全性和有效性。
相关部门应当遵照本标准进行消防紧急照明和疏散指示系统的设计、制造和安装管理，这样才能够实现消防疏散指示系统顺利运行、及时发现问题、更为安全可靠。
天正应急照明照度计算
天正应急照明照度的计算涉及到多个因素，包括灯具数量、总光通量、利用系数、维护系数以及房间面积等。
照度计算公式为：照度=(灯具数量×总光通量×利用系数×维护系数) /房间面积。
其中，利用系数与房间灯具计算高度、室形系数、顶棚反射比、墙反射比、地面反射比、灯具种类有关。
维护系数则根据室内干清洁场所、室内一般场所、室内污染严重场所的不同选择不同的值，例如室内干清洁场所选0.8，室内一般场所选0.7，室内污染严重场所选0.6，而室外如雨棚、站台则选0.65。
如果需要计算某个特定房间的应急照明照度，建议提供具体的参数如灯具数量、总光通量、房间面积等，以便进行精确计算。
应急照明灯时长标准在建筑物中，应急照明灯扮演着非常重要的角色，它们在紧急情况下提供照明，帮助人员疏散和逃生，同时也能支持救援和应急服务。
下面将详细介绍疏散照明、备用照明以及火灾或灾害照明的时长标准。
1. 疏散照明疏散照明的主要目的是在火灾等紧急情况下，为人员提供足够的照明，以帮助他们安全、迅速地疏散到安全区域。
根据国家相关法规，疏散照明的连续供电时间不应小于下列规定：（1）、民用建筑：≥60分钟（2）、工业建筑：≥30分钟（3）、公共建筑：≥30分钟这些时间标准可以满足大部分建筑物在火灾等紧急情况下的疏散需求。
然而，对于一些特殊场所，如医院、手术室等，可能需要更长的疏散时间。
2. 备用照明备用照明是在正常照明系统失效时启用的照明系统。
根据规定，备用照明的连续供电时间应满足以下要求：（1）、正常情况下，备用照明应能满足人员正常活动所需的基本照度；（2）、在火灾等紧急情况下，备用照明应能提供至少90%的正常照明照度，以保证人员安全疏散和逃生。
需要注意的是，备用照明的设计应考虑到电源切换时间和灯光转换时间等因素，以确保在紧急情况下能迅速投入使用。
3. 火灾或灾害照明火灾或灾害照明是指在火灾、地震等灾害发生时，为救援人员和应急服务提供照明的系统。
根据规定，火灾或灾害照明的连续供电时间应满足以下要求：（1）、正常情况下，火灾或灾害照明应能满足救援人员和应急服务的基本照度；（2）、在灾害发生时，火灾或灾害照明应能提供足够的照度，以保证救援工作的顺利进行。
需要注意的是，火灾或灾害照明的供电时间和照度要求应根据具体场所和救援需求进行设计。
一般来说，供电时间应不小于120分钟，且应设置足够的灯具和亮度来满足救援需求。
此外，为了确保火灾或灾害照明的有效性，还应定期进行维护和检查。
消防应急照明中对各处的照度要求19.2.1应急照明的照度照度的高低，除了视觉条件外，还与国家的经济实力、能源状况有关。
撤离照明设备照度，美国规定不高于10lx，持续时间终了可以将高至6lx；日本规定不大于1lx，采用荧光灯时不高于2lx；cie规定不高于0.2lx。
中国的工业企业建筑标准规定，主要地下通道撤离照明设备的照度不高于0.5lx，防雷规范建议撤离跑道长度少于20m的门廊内应设置应急照明，最高照度不高于0.5lx。
但实际上差别非常大，因为工业建筑标准采用的就是平均值照度，而且就是主要地下通道，并不建议全部。
根据我国的实际情况，参考cie及英国的规定，建议至少应当努力做到在撤离跑道地面中心线上产生的平均值照度不高于0.5lx，并注意保持较好的均匀度。
至于安全照明和备用照明的照度，我国标准规定不得低于一般照明的5％和10％，这是通用原则，具体问题还应区别对待。
在某些特定场合的照度需要提高比如手术台，应保持和正常照明相同的照度；一些重要的公共场所，如国际会议中心、国际比赛体育馆等、还有消防指挥中心等场所，都应该有和正常照明相当的照度。
第二是某些场所的备用和安全照明，如消防控制室、发电机房、配电站等。
主要是保证操作部位和工作所须要的照度，可以不建议整个房间或场所达至规定的均匀度。
19.2.2应急照明的转换时间1.应急照明的转换时间当正常照明设备出现故障后拨打应急照明的时间，表示应急照明的切换时间，它就是挑选应急照明灯具的一个关键参数。
用直管荧光灯光源并作的应急照明，常说道为瞬间启动，但也需要一定的时间。
cie推荐转换时间如下：(1)撤离照明设备，不应当大于15s，这就是考量了适应环境应急发机自启动条件，例如采用其他应当急电源，应争取更短。
(2)安全照明不宜大于0.5s，因为涉及人身安全，要求比较高。
应急电源只能使用电网线路自动切换或者使用蓄电池。
(3)水泵照明设备不应当大于15s。
对于存有核爆危险的生产场所等，需为生产工艺特点，按须要确认用更长的时间。
应急照明灯安装高度及规范
1，应急照明灯安装高度一般为2.3m,修建规范仅划定了安装应急照明的场合的照度作出了划定,即非特殊场合不小于0.5lx,消防控制室、消防泵房、自备发机电房等的照度应满足正常照明照度要求。
2.应急照明一般安装在顶部，方向正确，本规范对其安装间距没有明确规定。
在实际安装中，走道内的安装一般以20米的间距安装，大空间内的安装更能保持连续的视觉效果。
3，应急照明灯的电源除正常电源外，另有一路电源供电或由蓄电池柜供电或选用自带电源型应急灯具。
4.应急照明正常电源切断后，电源转换时间为：疏散照明≤ 15秒；备用照明≤ 15秒；安全照明≤ 0.5秒。
5.疏散照明包括紧急出口标志灯和疏散标志灯。
紧急出口标志灯离地高度不小于2m，安装在疏散出口及楼梯口内侧上方。
6，疏散标志灯安装在安全出口的顶部、楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。
疏散通道上的标志灯间距不大于20m。
7.疏散标志灯的设置不影响正常交通，周围不设置其他易与疏散标志灯混用的标志。
8，应急照明灯具，运行中温度大于60℃的灯具，当靠近可燃物时，采取隔热、散热等防火措施。
9.应急照明回路在每个防火分区内有独立的应急照明回路，通过不同防火分区的线路有防火封堵措施。
10，疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm。
电线采用额定电压不低于750v的铜芯绝缘电线。
