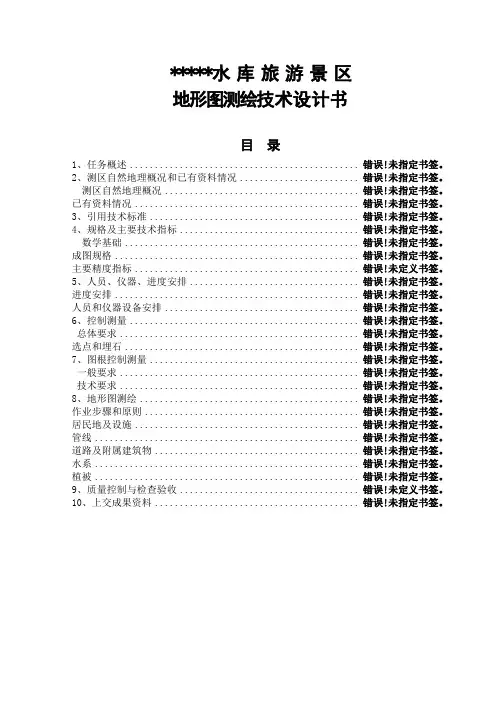

*****水库旅游景区地形图测绘技术设计书目录1、任务概述.............................................. 错误!未指定书签。
2、测区自然地理概况和已有资料情况........................ 错误!未指定书签。
测区自然地理概况....................................... 错误!未指定书签。
已有资料情况............................................. 错误!未指定书签。
3、引用技术标准.......................................... 错误!未指定书签。
4、规格及主要技术指标.................................... 错误!未指定书签。
数学基础............................................... 错误!未指定书签。
成图规格................................................. 错误!未指定书签。
主要精度指标............................................. 错误!未定义书签。
5、人员、仪器、进度安排.................................. 错误!未指定书签。
进度安排................................................. 错误!未指定书签。
人员和仪器设备安排....................................... 错误!未指定书签。
6、控制测量.............................................. 错误!未指定书签。
总体要求................................................ 错误!未指定书签。
地形图测绘技术设计书（6）凡土墙以及用草、油毛毡、石棉瓦、塑料制品等材料层顶和用铁皮构建的房屋,均用简易房屋符号表示。
（8）房屋中心或一角凹进,且上有盖顶,凹进部格外廓用虚线表示。
道路测绘,要求等级分明、位置正确,应按真实路边线位置表示,线段曲直和交叉位置的形式要反映传神,道路通过居民地不宜停止,可依据实际情况正确表示。
（1）等级道路应绘出铺面线、路基线。
路肩宽度图上大于1mm 依比例尺表示；小于1mm时以1mm绘出,并在图上每隔1520cm注出道路技术等级代码,并加注材质。
1.2.4管线及附属设施（1）永久性的电力线、通讯线均表示,电杆、铁塔均按真实位置测绘。
同一杆架上有多种线路时,只表示重要的一种,但在分叉、停止处需交待清晰。
电力线、通讯线图内不连线,但应在杆架处和内图廓处绘出10KV以上电力线连线方向。
进入房屋的简易线路可不表示。
（2）重要道路上、两边及单位内部的上水、下水、电力、通讯等检修井宜测绘表示。
消防栓均应逐个表示。
1.2.5水系及附属设施（1）池塘岸边线以上边线内侧绘出。
水塘、鱼塘应加注“塘”或“鱼”,有水生作物的水塘,应加注水生作物名称。
1.2.6地貌（1）等高线不绘制。
（2）比高大于0.5m的堤、坎、坡等均应表示。
各种陡坎、斜坡图上长度小于5mm的可不表示；当坎、坡较密时可适当取舍。
（3）田埂宽度大于0.5m的用双线符号表示,其余用单线表示。
田埂较密时可适当取舍。
（1）沿道路、沟渠、土堤、河流、水塘等成行排列的树林以行树符号表示。
（2）一年内分几季莳植不同作物的耕地，应以夏季重要作物为准配置符号表示；其它旱地、水生经济作物以及园地均按《图式》规定表示。
房前屋后、单位院子里的零星菜地不表示。
植被符号按“品”字型标注,间距应匀称。
（3）居民住宅前的水泥场地面积大于图上1C㎡的用地类界表示其范围,并加注“水泥”,有线状地物的其范围以线状地物代替。
1.2.8碎部点高程测注（1）高程注记点用RTK直接施测。
XXX校区1:500地形图测绘技术设书班级：XXXX姓名：XXX学号：XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生旳实习需要，XXX学院八月份旳实习安排，我们系旳学生对XX校区进行1：500数字地形图测绘工作。
在此过程中我们以小组为单位，每个组5-6人左右，并且对校区进行地籍测量和校区以外旳大乙坡进行了地形测绘。
测区概况：武定县位于云南省楚雄州，而武XX区位于XX，本校区占地大概60多亩。
该校区处在北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利，沟渠纵横。
作业时间为一种月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定旳难度。
测区地形困难类别定为一般地区类。
第二章编制方案旳技术根据1、中华人民共和国原则《1：500》GB/T7929-1995（如下简称《图式》2、中华人民共和国行业原则《都市测量规范》GJJ8-99（如下简称《规范》）第三章已有测绘资料旳运用方案一、平面控制点资料测区附近有我校旳已知点。
经踏勘检查，标志完好。
成果可供运用。
二、高程控制点资料在测区附近有我校旳已知点旳国家四等水准成果。
经踏勘检核无误。
成果可作为本次测量起算成果。
三、地图资料测区有武定县土地运用详查图，可以参照进行测区技术设计、控制网布设和踏勘选点工作。
第四章坐标系统和高程系统一、平面坐标系统：采用1954年北京坐标系二、高程系统：采用85国家高程基准。
第五章、地形图旳比例及成图措施本测区成图比例尺为1：500，基本等高距0.5m。
野外采用带有内存旳全站仪进行施测，内业用计算机数字化成图。
第六章采用旳软件系统本测区数字化成图采用南方公司旳CASS6.0数字化地形地籍成图件。
软件系统旳运营环境：①Windows XP professional操作系统Autocad软件本第七章平面控制测量一、以校区旳已知点为起算点。
2014年美好乡村测量项目1:1000地形图测绘技术设计书一、概况为满足2014年美好乡村勘察、测量项目的需要，我院对亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩的测区进行1：1000数字地形图测绘和定位放线工作。
测区概况：测区位于亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩。
测区地势平坦，以旱地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
二、编制方案的技术依据1、《城市测量规范》（CJJ T8-2011）；2、《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；3、《1：500、1：1000、1：2000地形图图式》（GB/T2025.7.-2007）；4、《工程测量规范》（GB 50026-2007）。
三、已有测绘资料的利用1、已有测量成果及其分析利用（1）亳州市四等GPS控制网，其最弱点的点位中误差为±0.023m，，最弱边相对中误差为1/22万，于2009年由亳州市岩土勘测设计院有限公司测绘，其成果作为测图的首级控制使用。
（该坐标系与土地局坐标系一致，可以无差别对接。
）（2）亳州市规划管理“一张图”，由亳州市岩土勘测设计院有限公司于2010年编绘而成，精度较好，能满足踏勘和控制点布设使用。
2、坐标系统和高程系统（1）、平面坐标系统：采用1980年西安坐标系本次平面控制测量将采用中央子午线为117度，将测区附近的四等GPS点作为起算点。
（2）、高程系统：1985国家高程系统为高程基准。
四、地形图的比例及成图方法1、本项目成图比例尺为1：1000。
野外采用RTK,全站仪进行施测，内业用计算机数字化成图。
2、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。
软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2004版本。
xxx地形图（航测）测绘项目技术设计书编写单位：编写人：技术负责人:2018年2月26日目录1、任务概述12、测区概况13. 工作内容14、作业依据15、飞行平台、航摄仪及内业数据采集设备26、项目实施方案26.1、作业流程26.2、一般规定36.3、控制网设计46.4、航测外业46.5、航测内业67、质量控制与保障78、上交的成果资料：71、任务概述为加快乐统筹发展和新农村建设。
受地矿测绘院下属单位利群土地规划设计有限公司委托，我公司对其拟进行高标准农田土地整理的乐都区实施1：2000全野外数字化地形图测绘，为该项目规划设计、上报审批、工程施工提供现时、准确、可靠的地形地理信息数据，为当地经济建设提供基础服务。
2、测区概况该工程项目位于乐都区达拉乡、雨润镇辖区内，达拉乡测图面积约21平方公里，雨润镇测图面积约为3平方公里。
测区属地形较为复杂、村庄稀疏，林木覆盖密度较小，通视条件一般，测区内盘山土路较多。
3. 工作内容该项目区范围内1：2000地形测图，约24平方公里。
4、作业依据1）《无人机航摄安全作业基本要求》CH/Z 3001-20102）《无人机航摄系统技术要求》CH/Z 3002-20103）《低空数子航空摄影测量内业规范》CH/Z 3003-20104）《1:500、1:1000、1:2000地形图航空摄影测量内业规范》GB/T7930-20085）《低空数字航空摄影规范》CH/Z 3005-20106）《数字航摄仪检定规程》CH/Z 8021-20107）《全球定位系统(GPS)测量规范》GBT18314-20098）《工程测量规范》GB50026-20079）《1：500 1：1000 1：2000 地形图图式》GBT 20257.1-2007 10）《数字测绘产品检查验收规定和质量评定》GB/T18316-2001 11）《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》 GB/T15967-20085、飞行平台、航摄仪及内业数据采集设备1）飞行平台：智能鸟固定翼kc16002）航摄仪：sonny A7r，焦距35mm，像素3600万3）空三加密：软件HAT4）内业全数字摄影测量工作站MapMatrix5）内业数字化编辑软件南方CASS9.16）科傻控制测量数据处理通用软件V1.0、三维数字地球LSV1.0 等。
第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX，属于高山地区、地势起伏较大，通视条件较差，给控制测量及地形测量带来较大的困难。
二、项目内容该项目为XXXXXXXX工业园区规划，总面积约6平方公里。
主要内容有：(一）、控制测量，布设约6平方公里的E级或一级GPS控制网.（二）地形测量1、对测区范围内的地形地貌进行全面测绘，比例尺为1：1000。
2、编制1：1000比例尺地形图。
第二章项目进度安排- 1 -第三章已有资料的分析利用1．平面、高程控制资料根据开阳县城GPS（E）级控制网（贵州省第一测绘院所施测的控制点，该网最弱点点位中误差为：1。
5cm，最弱边边长相对中误差为：1/185590）作为测区首级控制起算点.2．图件资料用已有测区1:1万地形图，作为本次测量工作的选埋、埋石、控制点联测提供参考。
第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。
2．高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系，高程采用1985年国家高程基准。
二、平面控制测量（一）平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm；一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.（二）一、二级GPS控制网控制测量1．一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km；E 级GPS控制网基础下加密一级GPS控制网，共布设约60 点，平均边长0。
2 km。
- 3 -2．选点、埋石GPS点之间由于边长较长，原则上不要求相互之间通视，但为了便于以后的发展使用，每个控制点至少有一个方向与同等级或高一等级的控制点通视；同时点位还应满足以下要求：视野开阔，通视条件好,便于发展；坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米；视场内障碍物的高度角满足GPS观测条件；交通便利；符合上述条件的旧有控制点可利用其标石和觇标。
经济开发区东西片区1：500数字地形图测绘技术设计书1 概述1．1 任务来源为满足经济开发区建设和**需要,受投资经营有限公司委托，对经济开发区东、西片区进行1:500航空照相数字地形图测绘工作。
本项目工期急迫，而航摄工作受天气影响无法照常进行，不能保证1:500航空照相数字地形图制作工期，为此成图办法改为全野外数字采集成图。
1．2 测区范畴测区位于。
测区涉及经济开发区东、西两个片区，以**红线为界，呈现不规则形状，约18.5 km2（以最后成图面积为准）。
2 测区概况**镇地处区北面，距离区约10km，沿万红路向北可直达**镇。
测区重要居民点涉及***。
测区道路较发达，交通尚属以便。
测区周边地形为高山，中间形成洼地，重要种植龙眼、蔬菜及水稻。
3 已有资料3.1 控制点成果测区周边有***控制、***水准点，高程属1985国家高程，可作为平面和高程之起算。
3.2 地形图资料本测区有1：1万地形图可以作为工作用图。
4 基本技术规定4.1作业根据(1) GB/T 20257.1-《1:500,1:1000,1:地形图图式》，如下简称《图式》(2) CJJ 73-97《全球定位系统都市测量技术规程》(3) CJJ 8-99《都市测量规范》，如下简称《规范》(4) GB 12898-91《国家三、四等水准测量规范》(5) GB 21139-《基本地理信息原则数据基本规定》(6) GB/T 13923-《基本地理信息要素分类与代码》(7) CH/T 1004-《测绘技术设计规定》(8) CH/T 1001-《测绘技术总结编写规定》(9) GB/T 18316-《数字测绘成果质量检查与验收》(11) 本《技术设计书》4.2数学基本及等高距（1）平面坐标系：控制点提供1980西安坐标系和**市都市坐标系，成图基准采用**市都市坐标系。
1980西安坐标系：**市都市坐标系：（2）高程系统：1985国家高程基准。
基础地形图测绘技术设计书一、任务概况1.1 、任务来源受的委托，我单位承担XX县1：1000地形图测绘工作。
为了顺利完成这次任务，规范和指导生产，编写本项目技术设计书，作为该项目的主要作业依据。
1.2 、测区范围XX县位于山西省南部，临汾盆地北端。
具体位于东经111° 20'〜111° 53',北纬36° 05 '〜36° 32'之间。
东倚巍峨矗立的中镇霍山，西屏峰峦叠嶂的吕梁山，川流不息的汾河水由北向南纵贯其间。
测图面积约68平方公里，包括洪洞县城及县城周边的部分村落。
1.3 、测区概况测区以平地为主，丘陵地为辅，地势比较平坦。
测区内交通便利，南同蒲铁路干线、霍候一级路、祁临高速公路纵贯南北；国道309 线、赵克公路、洪古公路横跨东西；县乡公路星罗棋布、四通八达，自成体系。
二、已有资料情况2.1 、控制资料测区内有山西省测绘局档案馆提供的三等以上的三角点和水准点，作为基础控制测量的已知点。
2.2 、地形图资料测区内的1：1 万地形图由山西省测绘局于2002年测制，等高距为5米。
该图件出版年代较久，地图的现势性较差，可作为测区踏勘、生产设计及作业计划用图。
三、技术依据和数学基础3.1 、技术作业依据3.1.1 、CJJ73-97 《全球定位系统城市测量技术规程》；3.1.2、CJJ8-99《城市测量规范》;3.1.3、GB20056-2007《工程测量规范》;3.1.4、GB/T18314-2001《全球定位系统（GPS测量规范》;3.1.5 、GB/T20257.1-2007《1：500、1：1000、1：2000地形图图式》；3.1.6、GB1289—91《国家三、四等水准测量规范》；3.1.7 、经审批的本项目技术设计书3.2 、数学基础3.2.1 、坐标系统坐标系统采用1980年西安坐标系，高程系统采用1985年国家高程基准，平面控制采用高斯克吕格3o 带投影，属37 带，中央子午线111o 。
测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是测绘项目中重要的成果之一，它是地理信息系统（GIS）中的基础数据之一，对于地理环境分析、规划设计和资源管理具有重要的作用。
本文将详细介绍测绘项目中地形图的技术设计书，包括项目背景、技术方案、数据采集与处理、制图要求等内容。
二、项目背景本项目是针对某地区进行地形图的测绘工作。
该地区地形复杂，包括山地、平原、河流等地貌类型，地形起伏较大。
地形图的制作旨在提供该地区的地形信息，为地理环境分析和规划设计提供基础数据支持。
三、技术方案1. 数据采集地形图的制作需要进行地形数据的采集工作。
我们将采用多种技术手段，包括GPS测量、遥感影像解译和地面测量等。
GPS测量主要用于获取地区的地理坐标信息，遥感影像解译用于获取地表特征和地貌信息，地面测量用于获取地表高程数据。
2. 数据处理采集到的地形数据需要进行处理，以生成符合制图要求的地形图。
数据处理包括以下几个方面：- 数据配准：将不同数据源采集到的地理坐标信息进行配准，保证数据的一致性和准确性。
- 数据融合：将GPS测量、遥感影像解译和地面测量等多种数据源融合，生成完整的地形数据集。
- 数据清洗：对采集到的地形数据进行去噪和修正，确保数据的准确性和可靠性。
- 数据插值：对地面高程数据进行插值处理，以获取地形的连续性和平滑性。
3. 制图要求地形图的制图要求如下：- 比例尺：根据实际需求确定合适的比例尺，以确保地图的信息量和可读性。
- 符号表示：采用统一的符号系统，准确表示地表特征和地貌信息。
- 等高线：根据地表高程数据绘制等高线，以反映地形的起伏和变化。
- 颜色渲染：根据地貌类型和地理环境特征，对地形图进行适当的颜色渲染，以增加地图的可视化效果。
- 注记标注：对地图中的重要地物和地理要素进行注记标注，以提供更详细的地理信息。
四、项目进度安排本项目的工作进度安排如下：1. 数据采集：预计耗时2个月，包括GPS测量、遥感影像解译和地面测量等工作。
1０7国道以西、黄河大堤以南区域得1：１000地形图测绘项目技术设计书福建省海陆勘测有限公司二零一九年五月十四日107国道以西、黄河大堤以南区域得1:１000地形图测绘项目技术设计书项目承担单位（盖章):福建省海陆勘测有限公司审核意见: 设计负责人：审核人: 主要设计人:年月日年月日批准单位（盖章）:审批意见:审批人：年月日ﻬ目录一、ﻩ概述1ﻩ1、测区概况ﻩ１2、任务来源 (1)3、任务内容1ﻩ4、主要完成得工作量ﻩ２5、投影、坐标与高程系统2ﻩ二、技术要求.................................................. ３1、执行技术标准 (3)2、数学基础与图幅规格ﻩ５三、ﻩ准备阶段ﻩ５1、前期准备工作结构5ﻩ２、项目前期准备工作划分6ﻩ3、成立项目部ﻩ７4、编写技术设计书.............................................. ７５、设备筹备 (9)6、人员培训.................................................... ９四、正射影像图生产 (10)1、专业软件10ﻩ2、数学精度要求10ﻩ2、像控点选取要求11ﻩ2、飞行及摄影设备............................................. １33、飞行质量要求14ﻩ4、影像质量要求1ﻩ５5、飞行任务规划............................................... １6五、数字地形图生产16ﻩ1、测绘专业软件16ﻩ2、数学精度要求 (16)六、ﻩ数字航测测量建模 (18)1、空三加密18ﻩ2、加密要求................................................... １83、模型分块重构 (19)七、ﻩ立体测图1ﻩ９１、工作流程19ﻩ2、数据判绘采集得一般规则20ﻩ３、数据采集21ﻩ４、地物补测................................................. ３３５、质量检查34ﻩ6、发现得问题及采取得措施..................................... ３5八、质量控制与安全文明生产35ﻩ1、质量控制35ﻩ2、安全文明生产措施 (37)九、ﻩ成果整理 (38)1、数据编辑原则38ﻩ2、数据输出38ﻩ十、成果提交ﻩ３81、基本文档................................................... 3８２、首级控制成果38ﻩ3、像控测量成果39ﻩ4、航测法数字地形图成果....................................... ３95、正射影像图成果3ﻩ９107国道以西、黄河大堤以南区域得1:1000地形图测绘项目技术设计书一.概述1、测区概况测区位于平原新区南部，东临Ｇ１07国道，南临黄河，与郑州市郊区隔河相望,西与武陟县为邻,北至黄河大堤，与祝楼乡相望。
东海路(四环路)两侧1:500地形图测绘技术设计书第一章概况为满足海安工业园区建设用地的需要，受海安工业园区规划部的委托，我公司对小焦港河以西东海大道(四环路)两侧东西约500米南北约900米的测区进行1：500数字地形图测绘工作。
整个测绘过程将于2005年11月结束。
测区概况：测区位于海安镇平桥村十九组与海南村六、七、八、十组。
地形图测绘具体范围：东至小焦港，南至东海路南600米，西至永安南路延伸段，北至海安镇二里村界河。
地理位置：东经：120o27′-28′，北纬：32o30′。
测区地貌：测区地势平坦，平均高程在4.0米左右，以水浇地、菜地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
作业时间为9、10、11三个月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定的难度。
测区地形困难类别定为一般地区I类。
第二章编制方案的技术依据1、中华人民共和国标准《全球定位系统（GPS）测量规范》GB/T18314-2001以下简称《GPS规范》2、中华人民共和国标准《1：500、1：1000、1：2000地形图图式》GB/T7929-1995（以下简称《图式》）3、中华人民共和国标准《国家三、四等水准测量规范》GB12898-914、中华人民共和国行业标准《城市测量规范》GJJ8-99（以下简称《规范》）第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我公司2003年施测的E级点D002、C级点HA002两个GPS点。
经踏勘检查，标志完好。
成果可供利用。
二、高程控制点资料在测区附近有我公司2005年6月测的SW09和WD10两个国家四等水准成果。
经踏勘检核无误。
成果可作为本次测量起算成果。
三、地图资料测区有1997年1:10000的海安县土地利用详查图，可以参考进行测区技术设计、控制网布设和踏勘选点工作。
四、现有电子地形图资料测区内有为四环路规划服务的1：500平面图，可作为本次工程的一部分使用。
第四章坐标系统和高程系统一、平面坐标系统：采用1954年北京坐标系本次平面控制测量将采用中央子午线为120o的3度带投影的1954年北京坐标系，将测区附近的C、E级GPS点作为起算点。
二、高程系统：采用85国家高程基准。
第五章、地形图的比例及成图方法本测区成图比例尺为1：500，基本等高距0.5m。
野外采用带有内存的全站仪进行施测，内业用计算机数字化成图。
第六章采用的软件系统本测区数字化成图采用南方公司的CASS6.0数字化地形地籍成图软件。
软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2002版本第七章平面控制测量一、以C级GPS点HA002为起算点，使用我公司为海安城区所计算的国际第五推荐参考椭球与克拉索夫斯基参考椭球之间的转换参数。
使用RTK（9800）直接布设图根点，以测区内D002（E级）进行测区校正。
图根点相对于D002，点位中误差不得大于5㎝。
测站点相对于邻近图根点的点位中误差，不得大于15cm。
二、控制点的命名、编号图根点编号为S01、S02…等。
三、控制点的设置控制点应选在符合观测条件，通视良好，便于长期保存以及便于以后扩展的地方，在硬性路面宜埋石的点，打入铁钉（桩顶直径1.5㎝以上）作标志,在铁钉顶用小钉凿出小眼,并在路面上用红漆圈示；在农田中埋设木桩,桩顶钉入钢钉作为中心标志。
四、野外数据采集野外观测采用南方公司的天王星9800型GPS动态接收机（标称精度为±2cm+1PPm）。
经省测绘专用仪器计量站年检合格。
第八章高程控制测量以测区东侧的四等水准点WS09为起算点附合到测区北侧的四等水准点WD10。
采用DSZ3（S3级）自动安平水准仪进行施测。
测量方法:中丝读数法，读上、下丝计算距离，观测顺序为后-后-前-前。
图根点相对于D002，高程中误差不得大于5㎝。
测站点相对于邻近图根点的高程中误差不得大于5cm。
第九章地形测量与成图第一节地形测量1.1图根控制及其技术要求因测区内农田较多，工矿居民点成条形分布，故直接在图根点上发展支导线，支导线须观测左、右角（具体技术要求详见下表）图根支导线的主要技术要求项目要求支导线最长900m单边最大边长300m支导线最多边数 3测角回数 1圆周角闭合差≤±40〃测边回数单向1测回1.2地形图测绘1.2.1地形图测绘方法碎部点数据采集采用TOPCON GTS-211D及TOPCON GTS-311型全站仪在测站上直接采集碎部点坐标,存储在仪器内,现场实时绘制测站草图,供数字化成图时参考。
碎部点数据采集主要技术要求如下：项目要求图根点数/k㎡60最大测距地物点320m地形点500m角度读至1〃距离读至1mm测站定向角检核≤1′固定方向归零检查≤1′仪器对中误差2mm1.2.1.1 地形测图时,每一测站上的文件以当天日期命名。
仪器架设在测站上,以较远的一点定向,用其它点进行检核,其角度检测与原角值之差不应大于1′。
检测值超限时,应查明原因,在记录手薄上应写明。
每站定向和检核后,可选远处目标固定明显、成像清晰的尖状构筑物(如电视塔顶、避雷针等)或房角为固定方向,测图过程中,应随时检查固定方向,固定方向归零差不应大于1′。
定向点、检核点方向值以及每次固定方向检查值应存进测站文件中。
当固定方向归零差超限时,应将固定方向值配置至原来方向值。
碎部点测量从上一次固定方向归零检查处重测。
1.2.1.2 测站点至碎部点的距离一般不得大于定向边的长度,特殊情况不得大于定向边长2倍。
1.2.1.3 测量地物点时,应尽量多采集它们轮廓明显点坐标；测量地形点时,应尽量多采集地形特征点坐标。
对于少数施测困难的地方,可用钢尺量取尺寸到厘米,在草图上标明,最大量距为30米。
1.2.1.4 测量碎部点时,棱镜应尽量放置在所测点最近处,仪器应照准碎部点,测取碎部点坐标；对电杆以及近处的地物点进行偏心观测。
1.2.2 地物、地貌要素测绘及《图式》运用地物、地貌的各项要素的表示方法和取舍原则按《图式》规定执行。
1.2.2.1 测量控制点图根点用《图式》3.1.8表示。
1.2.2.2 房屋和垣栅（1）房屋的轮廓应以墙基外角连线为准,对房屋不同层次、不同结构性质、主要房屋和附加房屋之间的关系,都应用分割线区分表示出来。
（2）房屋基脚轮廓线凹凸在图上小于0.4mm,简易房屋小于图上0.6mm时,可适当综合取舍。
（3）居民住房不注结构性质,只注层次。
对房屋楼层高度低于2.2m和该层实际投影面积不足下层楼房面积范围1/2的假楼可不反映。
图上房屋层次注记从2层起注。
（4）已建屋基或虽然基本成型但未建成的房屋,应绘出墙基外角的连线并加注“建”说明注记。
（5）居民院内高度不超过正常围墙高度的房屋,破坏房屋,面积小于2㎡的房屋,临时性的围墙、工棚,可搬移的售货亭不表示。
（6）凡土墙以及用草、油毛毡、石棉瓦、塑料制品等材料层顶和用铁皮构建的房屋,均用简易房屋符号表示。
（7）房屋没有支柱的檐廊可不表示；有柱的檐廊用《图式》4.1.7表示,支柱配置表示,不代表实际位置；两端有支撑墙而中间无支柱的檐廊,用《图式》4.3.1.3表示；建筑部分超出房屋墙基的楼层称挑层,涉及三种情况,表示方法如下：a、挑层宽度大于1m,挑层与主体房屋的分界线用虚线表示；当挑层宽度大于3m时,挑层应注记起、止楼层。
b、挑层小于1m时,虚线不绘,房屋的轮廓线以挑层的投影为准。
c、挑层下若有支柱,支柱配置表示,不代表实际位置。
（8）房屋中间或一角凹进,且上有盖顶,凹进部分外廓用虚线表示。
1.2.2.3 道路及附属设施道路测绘,要求等级分明、位置正确,应按真实路边线位置表示,线段曲直和交叉位置的形式要反映逼真,道路通过居民地不宜中断,可根据实际情况正确表示。
（1）等级公路应绘出铺面线、路基线。
路肩宽度图上大于1mm依比例尺表示；小于1mm时以1mm绘出,并在图上每隔15-20cm注出公路技术等级代码,并加注材质。
（2）宽度在3m-4m,能通行手扶拖拉机的道路,用大车路符号表示（《图式》6.4.1）。
（3）乡村路较密集时,可视通行情况依小路符号表示（《图式》6.4.3）,但应成网,并反映疏密特征。
双线道路下的涵管选取主要的表示。
（4）图上宽度1mm以上的桥梁依比例尺用《图式》6.6.4a表示,其余的不依比例尺,用《图式》6.6.4b表示。
（5）宽度大于1m的涵洞用《图式》6.5.1a表示,小于1m的涵洞用《图式》6.5.1b表示。
（6）单位内部道路用《图式》6.4.4表示,并注记材质。
1.2.4 管线及附属设施（1）永久性的电力线、通讯线均表示,电杆、铁塔均按真实位置测绘。
同一杆架上有多种线路时,只表示主要的一种,但在分叉、中断处需交待清楚。
电力线、通讯线图内不连线,但应在杆架处和内图廓处绘出10KV 以上电力线连线方向。
进入房屋的简易线路可不表示。
（2）主要道路上、两边及单位内部的上水、下水、电力、通讯等检修井宜测绘表示。
消防栓均应逐个表示。
1.2.5 水系及附属设施（1）池塘岸边线以上边线内侧绘出。
水塘、鱼塘应加注“塘”或“鱼”,有水生作物的水塘,应加注水生作物名称。
（2）沟渠宽度超过0.5m以上以双线依比例尺表示。
小于0.5m以单线表示,有堤的沟渠,其堤高出地面0.5m以上,按有堤岸沟渠用《图式》8.3.2表示。
所有河流、沟渠均应绘出水流方向,单线沟渠在单线上注明水流方向。
1.2.6 地貌（1）等高线不绘制。
（2）比高大于0.5m的堤、坎、坡等均应表示。
各种陡坎、斜坡图上长度小于5mm的可不表示；当坎、坡较密时可适当取舍。
（3）田埂宽度大于0.5m的用双线符号表示,其余用单线表示。
田埂较密时可适当取舍。
1.2.7植被（1）沿道路、沟渠、土堤、河流、水塘等成行排列的树林以行树符号表示。
（2）一年内分几季种植不同作物的耕地，应以夏季主要作物为准配置符号表示；其它旱地、水生经济作物以及园地均按《图式》规定表示。
房前屋后、单位院子里的零星菜地不表示。
植被符号按“品”字型标注,间距应均匀。
（3）居民住宅前的水泥场地面积大于图上1C㎡的用地类界表示其范围,并加注“水泥”,有线状地物的其范围以线状地物代替。
1.2.8 碎部点高程测注（1）高程注记点用RTK直接施测。
（2）高程注记点应尽量分布均匀,高程注记点间距15-23m。
（3）对于田角、房角、桥中心、道路交叉转折点、地形起伏变化处、单位的主要出入口等地形特征点应优先测注高程,双线道路、主要堤堆顶,图上每隔10-15cm测注一点。
1.2.9 地理名称和注记（1）工矿企业单位、机关、学校、医院、以及有名称的桥、闸、河流都应正确注记名称。
（2）村组名称以村组合并后名称为准。
