DELL R720服务器RAID卡配置图解

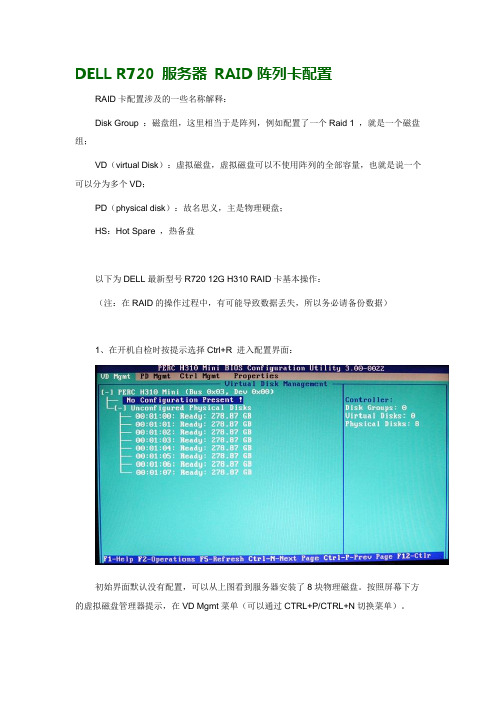

DELL R720 服务器RAID阵列卡配置RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘以下为DELL最新型号R720 12G H310 RAID卡基本操作：（注：在RAID的操作过程中，有可能导致数据丢失，所以务必请备份数据）1、在开机自检时按提示选择Ctrl+R进入配置界面：初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。

按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。

2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。

3、创建一个RAID 5在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不同，选项也会有所区别。

4、确认RAID级别后，按向下方向键，将光标移到physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size 中可以显示这个raid的默认容量信息。

VD name 信息可以为空，也可以根据需要填写。

有X标志为选中的硬盘。

这里选中了7块硬盘。

关于高级设置（Advanced Settings）默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处设置。

5、上述配置确认完成后，按tab键，将光标移到OK处，按回车，会出现如下提示。

大概意思就是创建一个全新的阵列，建议进初始化操作，如果配置阵列是为了恢复之前的数据，则不要初始化操作。

按回车完成RAID5创建操作。

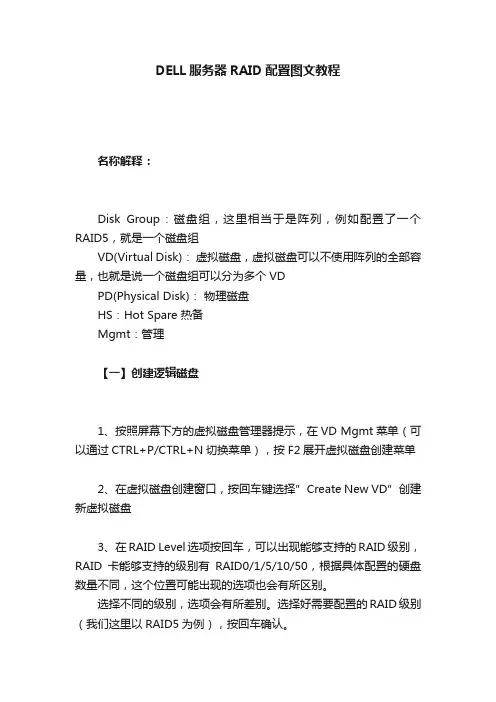

DELL服务器RAID配置图文教程名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID 级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name 根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

DELLR720服务器RAID设置和WINDOWSR2安装图解
DELL R720服务器RAID设置和WINDOWS2008R2安装图解
工具
服务器引导光盘，WINDOWS2008R2系统光盘，光驱等
步骤
以下这个界面的时候按F10，进入系统引导
进入服务器自带引导程序，默认选择简体中文，键盘类型默认即可
点击OS部署开始安装系统
这里可以选择首先配置RAID或直接转到OS部署
（大家可能都没操作过，就直接转至OS部署吧）
RAID配置开始（选择PERC H710 Mini（具有安全功能））
选择RAID5
点击(全选)
后面默认就可以了
确定点击完成即可（然后它会提示你会删除所有数据）
后面选择系统，然后确定安装，服务器会重新进入系统安装界面，不过重启前要先放入系统光盘。

到此DELL R720服务器RAID及系统安装就全部结束。

希望对大家有帮助。

配置RAID磁盘阵列1) 首先当系统在自检的过程中出现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。

3) 进入 "Container configuration utility",此时，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。

(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便出现RAID卡的通道和连接到该通道上的硬盘，您可以使用"Insert"键选中需要被初始化的硬盘。

请注意窗口下面的帮助提示。

5) 当您选择完成并按"Enter"键之后，系统键出现一下警告。

如果您确认，选择"Y"即可。

6) 硬盘初始化后就可以根据您的需要创建相应级别（RAID1,RAID0等）的容器了。

这里我们以RAID5为例去说明怎样创建它。

在主菜单中(Main Menu)选中"Create container"并回车。

7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。

按下"Enter"。

8) 在弹出来的下窗口中用回车选择RAID级别，输入Container的卷标和大小。

其它均保持默认不变。

然后选择"Done"即可。

9) 这是系统会出现如下提示，即当这个"Container"没有被成功完成"Scrub"之前，这个"Container"是没有"冗余"功能。

10) 此时，您可以通过"Manage containers"选项选中相应的容器，检查这个"Container"的"Status"为"Scrub"。

DELL服务器_RAID_磁盘阵列配置图解1) 第一当系统在自检的过程中显现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。

3) 进入 "Container configuration utility",现在，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。

(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便显现RAID卡的通道和连接到该通道上的硬盘，您能够使用"Insert"键选中需要被初始化的硬盘。

请注意窗口下面的关心提示。

5) 当您选择完成并按"Enter"键之后，系统键显现一下警告。

如果您确认，选择"Y"即可。

6) 硬盘初始化后就能够按照您的需要创建相应级不（RAID1,RAID0等）的容器了。

那个地点我们以RAID5为例去讲明如何样创建它。

在主菜单中(Main Menu)选中"Create container"并回车。

7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。

按下"Enter"。

8) 在弹出来的下窗口中用回车选择RAID级不，输入Container的卷标和大小。

其它均保持默认不变。

然后选择"Done"即可。

9) 这是系统会显现如下提示，即当那个"Container"没有被成功完成"Scrub"之前，那个"Container"是没有"冗余"功能。

10) 现在，您能够通过"Manage containers"选项选中相应的容器，检查那个"Container"的"Status"为"Scrub"。

DELL服务器_RAID_磁盘阵列配置图解配置RAID磁盘阵列1) 首先当系统在自检的过程中出现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。

3) 进入"Container configuration utility",此时，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。

(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便出现RAID卡的通道和连接到该通道上的硬盘，您可以使用"Insert"键选中需要被初始化的硬盘。

请注意窗口下面的帮助提示。

5) 当您选择完成并按"Enter"键之后，系统键出现一下警告。

如果您确认，选择"Y"即可。

6) 硬盘初始化后就可以根据您的需要创建相应级别（RAID1,RAID0等）的容器了。

这里我们以RAID5为例去说明怎样创建它。

在主菜单中(Main Menu)选中"Create container"并回车。

7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。

按下"Enter"。

8) 在弹出来的下窗口中用回车选择RAID级别，输入Container 的卷标和大小。

其它均保持默认不变。

然后选择"Done"即可。

9) 这是系统会出现如下提示，即当这个"Container"没有被成功完成"Scrub"之前，这个"Container"是没有"冗余"功能。

10) 此时，您可以通过"Manage containers"选项选中相应的容器，检查这个"Container"的"Status"为"Scrub"。

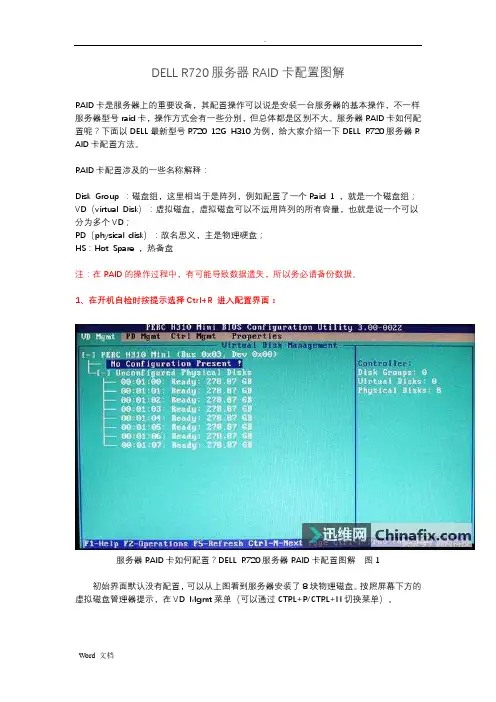

DELL R720服务器RAID卡配置图解RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不一样服务器型号raid卡，操作方式会有一些分别，但总体都是区别不大。

服务器RAID卡如何配置呢？下面以DELL最新型号R720 12G H310为例，给大家介绍一下DELL R720服务器R AID卡配置方法。

RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不运用阵列的所有容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘注：在RAID的操作过程中，有可能导致数据遗失，所以务必请备份数据。

1、在开机自检时按提示选择Ctrl+R 进入配置界面：服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图1初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。

按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。

2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。

服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图23、创建一个RAID 5 (云桌面服务器，RAID0；DNS服务器，RAID1 )服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图3在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不一样，选项也会有所分别。

4、确认RAID级别后，按向下方向键，将光标移到physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size中可以显示这个raid的默认容量信息。

DELL R720服务器配置RAID阵列、热备、阵列修复及安装Windows Server 2008 R2 操作系统图文详解一、安装前准备物品DELL R720服务器DELL Systems Management Tools and Documentation 光盘Windows Server 2008 R2安装盘二、配置服务器RAID开机自检界面按照屏幕提示，按Ctrl+R进入RAID配置界面，如图2-1所示：（PS：刚出厂的服务器一般磁盘阵列已经配置好了，当然也可以按自己喜欢配置）图2-1 开机自检界面2.等待一小会儿，系统自动进入虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所示：注：此界面中按Ctrl+N和Ctrl+P可进行界面切换。

图2-2 虚拟磁盘管理器界面3.此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在行(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所示：图2-3 创建虚拟磁盘菜单项4.在RAID Level选项按回车会出现支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。

选择不同的级别，选项会有所差别。

此处我们选择RAID1，按回车确认。

如图2-4所示：图2-4 RAID Level菜单5.确认RAID级别后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择列表中的硬盘，当选择的硬盘数量达到上一步设置的RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不将所有的容量配置在一个虚拟磁盘中。

1 戴尔服务器配置（R720）1.1 RAID配置（ctrl+r）1.1.1 操作步骤1) 开机后，当屏幕出现press ctrl R的提示，立即点击按键ctrl+R进入RAID配置界面；2) 在虚拟硬盘上点击“F2”，对虚拟硬盘进行删除操作，选择“Delete VD”，删除原有虚拟硬盘；3) 重新添加虚拟硬盘，点击“F2”，创建新的虚拟硬盘，选择“Create NewVD”。

图1 配置RAID界面1.1.2 RAID配置原则1) 一块硬盘可配置RAID0；2) 两块同规格的硬盘可配置RAID1；3) 三块及以上通规格的硬盘可配置RAID5；4) 按Tab键可以进行选项之间的切换，切换到RAID Level后为RAID级别选择RAID 5，然后切换到硬盘，勾选3个同样大小的硬盘（使用上下键移动，按空格键确定，当前面出现“X”表示已经选中），最后切换到OK，点击enter键；5) 点击“Ctrl-N”切换页面，切换到初始界面，配置好后在Virtual Disks按“F2”，然后选择Initialization-start Tnit进行快速Raid格式化，按回车即可继续，然后重启操作系统。

1.2 BIOS配置（f10）重启系统后，当界面右上角出现提示F10选项，立即点击“F10”进入到OS 部署界面；1) 选择OS部署，点击“部署OS”，下一步；2) 选择部署路径，点击“直接转至OS部署”，下一步；3) 选择需要安装的操作系统，下一步；（此处选择安装Microsoft Windows Server 2008 x86 with SP2）4) 系统提示自动编写操作系统驱动程序，自动完成后进入安装选择模式，选择“手动安装”，点击下一步；5) 选择引导模式，选择“BIOS”，点击下一步；6) 此时，系统提示插入操作系统介质，把系统安装光盘放入光驱内，点击下一步；7) 重新引导系统，完成。

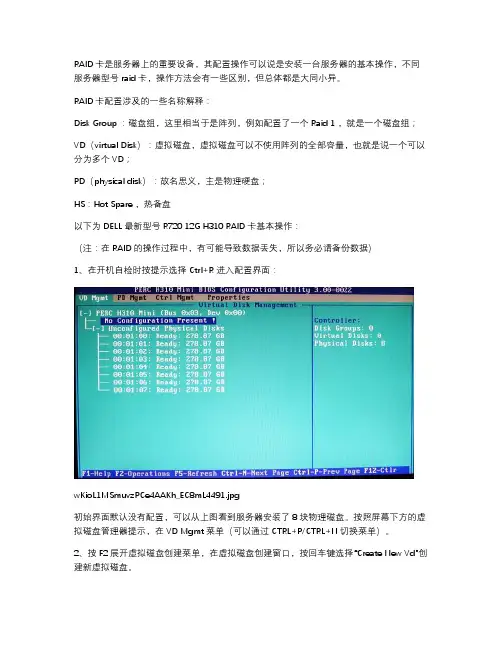

RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不同服务器型号raid卡，操作方法会有一些区别，但总体都是大同小异。

RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘以下为DELL最新型号R720 12G H310 RAID卡基本操作：（注：在RAID的操作过程中，有可能导致数据丢失，所以务必请备份数据）1、在开机自检时按提示选择Ctrl+R 进入配置界面：wKioL1MSmuvzPCe4AAKh_EC8mL4491.jpg初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。

按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。

2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。

wKioL1MSnDuCmMu8AALUxrKWF2g741.jpg3、创建一个RAID 5wKiom1MSnXjjxqGKAAJQ-nurQo0309.jpg在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不同，选项也会有所区别。

4、确认RAID级别后，按向下方向键，将光标移到 physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size中可以显示这个raid的默认容量信息。

VD name 信息可以为空，也可以根据需要填写。

有X 标志为选中的硬盘。

这里选中了7块硬盘。
