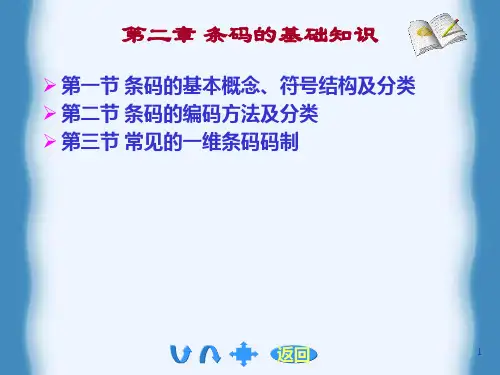

条码的基础知识| 2007-4-12 17:19:00条码的基础知识本章要点：本章主要介绍条码的基础知识，包括条码的基本概念和符号结构、条码的编码方法和分类、条码的识读原理。

要求了解条码符号的特征及结构、编码容量的计算、条码识读原理等，理解常见条码术语的含义、代码与条码的关系，掌握编码方法和常见条码符号的特点、字符集、应用领域。

2.1 条码的基本概念、符号结构及分类2.1.1 条码的基本概念1.条码(bar code)条码是由一组规则排列的条、空及其对应字符组成的标记，用以表示一定的信息。

条码通常用来对物品进行标识，这个物品可以是用来进行交易的一个贸易项目，如一瓶啤酒或一箱可乐，也可以是一个物流单元，如一个托盘。

所谓对物品的标识，就是首先给某一物品分配一个代码，然后以条码的形式将这个代码表示出来，并且标识在物品上，以便识读设备通过扫描识读条码符号而对该物品进行识别。

图2-1即是标识在一瓶古井贡酒上的条码符号。

条码不仅可以用来标识物品，还可以用来标识资产、位置和服务关系等。

图2-1 标识在一瓶古井贡酒上的条码符号2.代码（code）代码即一组用来表征客观事物的一个或一组有序的符号。

代码必须具备鉴别功能，即在一个信息分类编码标准中，一个代码只能惟一地标识一个分类对象，而一个分类对象只能有一个惟一的代码，比如按国家标准“人的性别代码”规定，代码“1”表示男性，代码“2”表示女性，而且这种表示是惟一的。

我们在对项目进行标识时，首先要根据一定的编码规则为其分配一个代码，然后再用相应的条码符号将其表示出来。

如图2-1所示，图中的阿拉伯数字6902018994262即是该瓶古井贡酒的商品标识代码，而在其上方由条和空组成的条码符号则是该代码的符号表示。

在不同的应用系统中，代码可以有含义，也可以无含义，有含义代码可以表示一定的信息属性，如:某厂的产品有多种系列，其中代码60000-69999是电器类产品；70000-79999为汤奶锅类产品；80000-89999为压力锅类炊具等等，从编码的规律可以看出，代码的第一位代表了产品的分类信息，是有含义的。

条码的基础知识目录一、条码的基础知识 (2)1.1 条码的基本概念 (3)1.1.1 条码的定义 (4)1.1.2 条码的起源和发展 (5)1.2 条码的分类 (6)1.2.1 按照使用范围分类 (8)1.2.2 按照编码方式分类 (9)1.3 条码的结构 (9)1.3.1 条码的组成元素 (10)1.3.2 条码的排列方式 (11)1.4 条码的编码规则 (13)1.4.1 EAN/UPC条码编码规则 (14)1.4.2 ITF14条码编码规则 (15)1.4.3 39条码编码规则 (16)二、条码的应用 (16)2.1 物流跟踪与管理系统 (18)2.2 零售商品管理 (19)2.3 仓储管理 (20)2.4 工业自动化生产线 (21)三、条码的技术与发展 (22)3.1 条码识别技术的发展 (23)3.2 条码打印技术的发展 (24)3.3 条码扫描设备的发展 (26)3.4 条码应用系统的集成与发展 (27)四、条码的标准与规范 (29)4.1 国际条码标准 (30)4.2 国家或地区条码标准 (31)4.3 条码应用中的规范与要求 (32)一、条码的基础知识定义与构成：条码是一种由特定规则排列的黑白条棒状图形，通过光电扫描设备读取并转换为计算机可识别的数据。

条码由一系列规则排列的条和空组成，其中条代表不同的信息，空则用于区分不同的条码符号。

条码通常由条形码数字、起始符、中间分隔符和终止符等构成。

条码类型：根据不同的应用需求和特性，条码分为多种类型，如UPC码、EAN码、Code 39码、Code 128码等。

每种类型的条码具有不同的编码规则和使用场景。

UPC码主要用于美国零售业的商品标识，EAN码则广泛应用于全球商品标识。

编码原理：条码的编码原理是将数字信息按照一定的规则进行编码，形成特定的图形符号。

不同的条和空代表不同的数字信息，通过光电扫描设备将这些图形符号转换为电信号，再进一步转换为计算机可识别的数据。

条形码也称为线条码和条码，它是一种通用的商品包装标签，可以说是商品的身份证。

通过它可反映出许多信息，在商品的生产、销售、贮存和检查沟通信息等方面起到了重要作用。

条形码广泛用于商标、包装物和书刊等产品上，成为交流联系的纽带。

此外，了解和掌握条形码印刷、使用的若干知识，提高条形码的印刷质量，具有十分重要的意义。

一、条形码的结构与识读原理条形码是由一组宽窄不等、黑白相间的平行线条按特定格式与间距组合起来的符号，通常印在商品或印刷品上，可以代替各种文字信息，并能通过光电读出装置，随时读取数据。

ＥＡＮ条码系统由条码符号本身、条码识读装置、接口以及计算机组成，完成商品信息的输入和输出。

条码识读的符号有两种，条码符号为长方形线条图形，光学扫描器的信息读出主要就是对这些条码符号进行阅读和识别。

数字符号是在线条外的数字和字母，包括０～９数字，Ａ～Ｚ字母，可直接为肉眼所识别，一般以８位到１６位，码制不同，位数也不一样。

条形码线条的排列、宽度及线数由各使用厂商自行规定，决定编码的含义。

一般在其两端均有始读、终读的记号，有的还在条线下面印有数字，可以直接识别或用光学文字读取机解读，因而也能进行商品计数、统计和管理工作。

条码系统的识读性能如何，也就是说条码系统能否正常使用，主要取决于系统的识读能力和条码的印刷质量。

条码作为一种编码信息，它是人和计算机通话联系的一种特定语言。

条码中黑白粗细相间的线条符号，粗的黑线条在计算机中作为１，细的黑线条表示０，通过辑逻转换，可表示成０～９的阿拉伯数字和数组，因此必须要有一种阅读装置配合使用才能识读。

阅读系统主要包括扫描器和译码器。

扫描器是直接接触条码读入信号的部件，它由光发射器、光电检测器和光学镜片组成，能以极快的速度阅读由条形码缩写成的信息。

扫描时，从光发射器中发出的光束照在条码上时，光电检测器根据光束从条形码上反射回来的光强度作为回应，当扫描光点扫到白纸面上或处于两条黑线之间的空白处时，反射光强，检测器输出一个大电流；当扫描至黑线条中时，反射光弱，检测器输出小电流，并根据黑线宽度作出时间长短不同的响应，随着条形码明暗的变化转变为大小不同的电流信号，经过放大后输送到译码器中去。

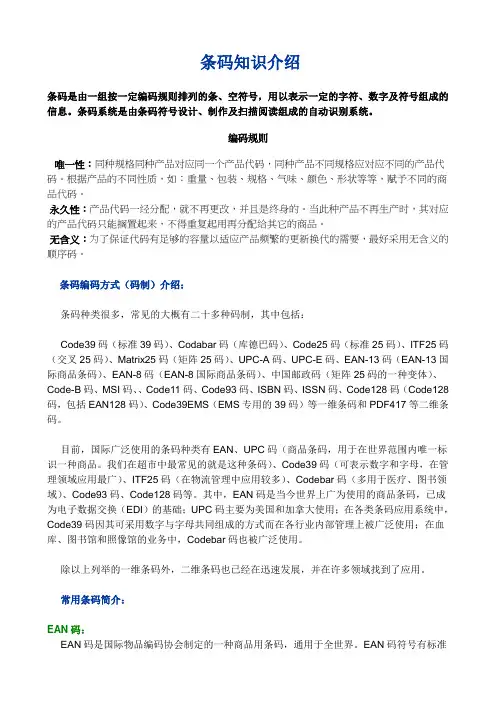

条码知识介绍条码是由一组按一定编码规则排列的条、空符号，用以表示一定的字符、数字及符号组成的信息。

条码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。

编码规则唯一性：同种规格同种产品对应同一个产品代码，同种产品不同规格应对应不同的产品代码。

根据产品的不同性质，如：重量、包装、规格、气味、颜色、形状等等，赋予不同的商品代码。

永久性：产品代码一经分配，就不再更改，并且是终身的。

当此种产品不再生产时，其对应的产品代码只能搁置起来，不得重复起用再分配给其它的商品。

无含义：为了保证代码有足够的容量以适应产品频繁的更新换代的需要，最好采用无含义的顺序码。

条码编码方式（码制）介绍：条码种类很多，常见的大概有二十多种码制，其中包括：Code39码（标准39码）、Codabar码（库德巴码）、Code25码（标准25码）、ITF25码（交叉25码）、Matrix25码（矩阵25码）、UPC-A码、UPC-E码、EAN-13码（EAN-13国际商品条码）、EAN-8码（EAN-8国际商品条码）、中国邮政码（矩阵25码的一种变体）、Code-B码、MSI码、、Code11码、Code93码、ISBN码、ISSN码、Code128码（Code128码，包括EAN128码）、Code39EMS（EMS专用的39码）等一维条码和PDF417等二维条码。

目前，国际广泛使用的条码种类有EAN、UPC码（商品条码，用于在世界范围内唯一标识一种商品。

我们在超市中最常见的就是这种条码）、Code39码（可表示数字和字母，在管理领域应用最广）、ITF25码（在物流管理中应用较多）、Codebar码（多用于医疗、图书领域）、Code93码、Code128码等。

其中，EAN码是当今世界上广为使用的商品条码，已成为电子数据交换（EDI）的基础；UPC码主要为美国和加拿大使用；在各类条码应用系统中，Code39码因其可采用数字与字母共同组成的方式而在各行业内部管理上被广泛使用；在血库、图书馆和照像馆的业务中，Codebar码也被广泛使用。

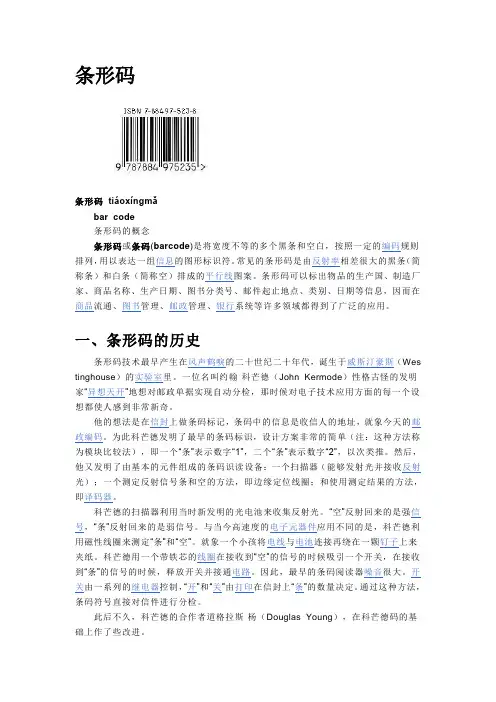

条形码条形码tiáoxíngmǎbar code条形码的概念条形码或条码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。

常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。

条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到了广泛的应用。

一、条形码的历史条形码技术最早产生在风声鹤唳的二十世纪二十年代，诞生于威斯汀豪斯（Wes tinghouse）的实验室里。

一位名叫约翰·科芒德（John Kermode）性格古怪的发明家“异想天开”地想对邮政单据实现自动分检，那时候对电子技术应用方面的每一个设想都使人感到非常新奇。

他的想法是在信封上做条码标记，条码中的信息是收信人的地址，就象今天的邮政编码。

为此科芒德发明了最早的条码标识，设计方案非常的简单（注：这种方法称为模块比较法），即一个“条”表示数字“1”，二个“条”表示数字“2”，以次类推。

然后，他又发明了由基本的元件组成的条码识读设备：一个扫描器（能够发射光并接收反射光）；一个测定反射信号条和空的方法，即边缘定位线圈；和使用测定结果的方法，即译码器。

科芒德的扫描器利用当时新发明的光电池来收集反射光。

“空”反射回来的是强信号，“条”反射回来的是弱信号。

与当今高速度的电子元器件应用不同的是，科芒德利用磁性线圈来测定“条”和“空”。

就象一个小孩将电线与电池连接再绕在一颗钉子上来夹纸。

科芒德用一个带铁芯的线圈在接收到“空”的信号的时候吸引一个开关，在接收到“条”的信号的时候，释放开关并接通电路。

因此，最早的条码阅读器噪音很大。

开关由一系列的继电器控制，“开”和“关”由打印在信封上“条”的数量决定。

通过这种方法，条码符号直接对信件进行分检。

此后不久，科芒德的合作者道格拉斯·杨（Douglas Young），在科芒德码的基础上作了些改进。

条形码知识点总结条形码是一种标识物品的编码，使用黑白相间的线条和空白，通过机器识读系统对物品进行唯一标识。

条形码广泛应用于商业、仓储、物流等领域，为商品的管理和交易提供了便利。

二、条形码的类型1. EAN-13码EAN-13码是最常见的一种条形码，通常出现在商品的包装上，以13位数字组成，前三位表示国家编码，后9位为商品编码，最后一位为校验码。

2. UPC码UPC码是美国商品条形码标准，包含12位数字，同样也是商品包装上常见的条形码。

3. Code 128码Code 128码是一种高密度的条形码，可以包含任意长度的文本信息，适用于物流和仓储方面的应用。

4. QR码QR码是一种二维码，具有高存储密度和快速识读的特点，广泛应用于移动支付、电子票务等领域。

5. ISBN码ISBN码是国际标准书号，用于标识书籍的唯一编号，通常以EAN-13码的格式表示。

6. ITF码ITF码是一种用于标识运输包装的条形码，由数字和一组斜线构成。

7. Codabar码Codabar码是一种用于配送和物流的条形码，可以包含字母和数字。

8. Data Matrix码Data Matrix码是一种高密度的二维码，可以存储较大量的信息，主要用于电子设备和零部件的标识。

9. MaxiCode码MaxiCode码是一种用于包裹配送的二维码，可以包含大量的信息，适用于快递和物流配送系统。

10. 标书码标书码是一种用于标识公共资源商品和服务的条形码，包含国家编码和商品编码。

三、条形码的应用1. 商品管理商业领域是最常见的条形码应用场景，通过商品包装上的条形码，商家可以实现商品的入库、销售和库存管理，提高运营效率和管理水平。

2. 物流配送条形码在物流配送中也发挥着重要作用，通过对包裹、货物的条形码进行扫描识读，可以实现快递、货物的跟踪和管理。

3. 移动支付QR码作为二维码的一种，被广泛应用于移动支付场景，用户可以通过扫描商家的二维码进行支付。

条形码也称为线条码和条码，它是一种通用的商品包装标签，可以说是商品的身份证。

通过它可反映出许多信息，在商品的生产、销售、贮存和检查沟通信息等方面起到了重要作用。

条形码广泛用于商标、包装物和书刊等产品上，成为交流联系的纽带。

此外，了解和掌握条形码印刷、使用的若干知识，提高条形码的印刷质量，具有十分重要的意义。

一、条形码的结构与识读原理条形码是由一组宽窄不等、黑白相间的平行线条按特定格式与间距组合起来的符号，通常印在商品或印刷品上，可以代替各种文字信息，并能通过光电读出装置，随时读取数据。

ＥＡＮ条码系统由条码符号本身、条码识读装置、接口以及计算机组成，完成商品信息的输入和输出。

条码识读的符号有两种，条码符号为长方形线条图形，光学扫描器的信息读出主要就是对这些条码符号进行阅读和识别。

数字符号是在线条外的数字和字母，包括０～９数字，Ａ～Ｚ字母，可直接为肉眼所识别，一般以８位到１６位，码制不同，位数也不一样。

条形码线条的排列、宽度及线数由各使用厂商自行规定，决定编码的含义。

一般在其两端均有始读、终读的记号，有的还在条线下面印有数字，可以直接识别或用光学文字读取机解读，因而也能进行商品计数、统计和管理工作。

条码系统的识读性能如何，也就是说条码系统能否正常使用，主要取决于系统的识读能力和条码的印刷质量。

条码作为一种编码信息，它是人和计算机通话联系的一种特定语言。

条码中黑白粗细相间的线条符号，粗的黑线条在计算机中作为１，细的黑线条表示０，通过辑逻转换，可表示成０～９的阿拉伯数字和数组，因此必须要有一种阅读装置配合使用才能识读。

阅读系统主要包括扫描器和译码器。

扫描器是直接接触条码读入信号的部件，它由光发射器、光电检测器和光学镜片组成，能以极快的速度阅读由条形码缩写成的信息。

扫描时，从光发射器中发出的光束照在条码上时，光电检测器根据光束从条形码上反射回来的光强度作为回应，当扫描光点扫到白纸面上或处于两条黑线之间的空白处时，反射光强，检测器输出一个大电流；当扫描至黑线条中时，反射光弱，检测器输出小电流，并根据黑线宽度作出时间长短不同的响应，随着条形码明暗的变化转变为大小不同的电流信号，经过放大后输送到译码器中去。

条码基础知识及培训资料一、条码基本类别1.1商品条码共有哪些类型?商品条码分两大类：（1）EAN码，包括EAN-13（标准版）EAN-8（缩短版）；【除美国、加拿大外】（2）UPC码，包括UPC-A（标准版）UPC-E（缩短版）。

【仅美国、加拿大】其中EAN-13用的最多。

二、技术负责人2.1质检工作从哪方面抓好(如何解决条码印刷过程中出现的问题)？执行哪三个标准？1.各环节都进行质量把关（印前，印刷过程，印后）客户资料审查→原版胶片或电子版条码→设计审查→制版→试印→首检→正式印刷→外观检验→抽检→成品入仓。

2.生产过程做好质量记录并定期合理归档。

3.执行以下三个标准：GB12904-2008 商品条码零售商品编码与条码表示，GB/T14257-2009商品条码条码符号放置指南，GB/T18348-2008商品条码条码符号印刷质量的检验。

三、业务人员3.1承接印刷业务时应该接收企业的什么资料？3.2索取客户资料后，要检查哪些内容？检查三点：1.证书是否过期：《中国商品条码系统成员证书》（证书有效期两年，满期需办理续展手续）。

2.厂商识别代码是否一致：①证书上的厂商识别代码②准备印在包装上的厂商识别代码。

3.企业名称是否一致：①执照②《中国商品条码系统成员证书》或备案文件③商品包装上的生产企业名称。

3.3索取客户资料后，如何建立客户档案？是否有作资料登记？保存期为几年？一个客户建立一个档案，凡属一个客户的资料均用一个文件袋存档，不能把不同客户的资料混合一起存档。

档案建立后填写合法印刷证书验证登记表，并将合法印刷证书验证登记表张贴于档案袋封面并保存2年。

3.5如何执行质量保证手册的相关规章制度与工作职责？按照质量保证手册的《条码印刷验证制度》执行。

四、条码设计审查人员4.1如何设计合格的条码？设计后如何审查设计稿？是否有作质量记录？按照设计三要素（尺寸、颜色搭配、印刷位置）进行设计。

设计审查合格后作相关质量记录。

条码知识一、条码的结构条码是由许多粗细不同,黑白相间的直线条纹所构成,这些黑白相间的直线条纹分别表示着数字自0~9或英文字母A~Z及特殊符号如%、－、┼、·、＄、SPACE、/、等,在每一种条码的最前端及最后端,都各有一个开始码及结束码,用来区别一串条码资料的结束.二、条码的分类1、工业条码：A、CODE39码 3 OF 9a) 组成：1、各个字母由9条黑白相间，粗细不同线条组成，其中有6条为黑白细条及3条黑白粗条。

2、一串资料必须在头尾加上起始及结束字母“*”。

3、英文字母：“A~Z”数字：“0~9”特别符号：“SPACE，-，·，＄，/，+，%起始结束：*b) 特性：1、一串资料可以改变长度2、可以英文字母，数字，特别符号，混合编号弹性大3、可双向扫描4、可含或不含检查号码5、粗细条比例为1：2.25 1：3 1：2.5 1:2.75 1:2.33 1:2.67B、CODE 9 3a) 组成：1、字母A~Z 数字0~9 符号-，·,SPACE,$,/,+，% 控制码＄，%，/，+起始结束码□2、每个字由9个模组成，包含3条粗细黑及3条粗细白条每一黑条或白条有可能为1，2，3，4模组成b) 特性：1、用4个控制码＄，%，/，+组合其他字母或符号，可变成FUU ASC II字母，如编码器读到以上4个控制码的组合字时，送出的字为其所对应的ASC II。

2、有2个检查码C和K，读码器读码时，并不送出，只在解读器内部自行检查，因此设计解码器时必须注意。

3、检查码计算方法如下：先查出资料所对应之值检查码C由资料的最右边一位用1~20顺序排列，若资料超过20位，再从1~20起算检查码K由C位用1~15顺序排列若资料超过15位，再从1~15位起算C、CODE 1 2 8A组成：1、它提供128个美国标准资讯交换码（ASCII CODE）包含了文字、数字、符号及控制码。

2、有A、B、C三种不同模组，可使编码更加灵活3、C组数字专用模组，可从00~99予以编码，缩短了编码的长度。

条码基本常识?? 条码技术是在计算机应用和实践中产生并发展起来的广泛应用于商业、邮政、图书管理、仓储、工业生产过程控制、交通等领域的一种自动识别技术，具有输入速度快、准确度高、成本低、可靠性强等优点，在当今的自动识别技术中占有重要的地位。

?条码的概念?? 条码是由一组规则排列的条、空以及对应的字符组成的标记，“条”指对光线反射率较低的部分，“空”指对光线反射率较高的部分，这些条和空组成的数据表达一定的信息，并能够用特定的设备识读，转换成与计算机兼容的二进制和十进制信息。

?条码的码制?? 码制即指条码条和空的排列规则，常用的一维码的码制包括：EAN码、39码、交叉25码、128码、及Codabar（库德巴码）等。

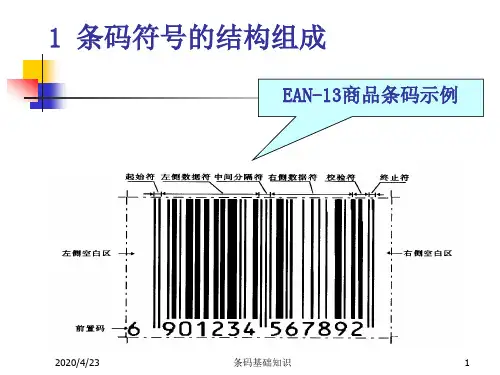

不同的码制有它们各自的应用领域：条码符号的组成?? 一个完整的条码的组成次序依次为：静区（前）、起始符、数据符、（中间分割符，主要用于EAN码）、(校验符）、终止符、静区（后），如图所示：静区：指条码左右两端外侧与空的反射率相同的限定区域，它能使阅读器进入准备阅读的状态，当两个条码相距距离较近时，静区则有助于对它们加以区分，静区的宽度通常应不小于6mm（或10倍模块宽度）。

起始/终止符：指位于条码开始和结束的若干条与空，标志条码的开始和结束，同时提供了码制识别信息和阅读方向的信息。

数据符：位于条码中间的条、空结构，它包含条码所表达的特定信息。

模块的概念?? 构成条码的基本单位是模块，模块是指条码中最窄的条或空，模块的宽度通常以mm或mil（千分之一英寸）为单位。

构成条码的一个条或空称为一个单元，一个单元包含的模块数是由编码方式决定的，有些码制中，如EAN码，所有单元由一个或多个模块组成；而另一些码制，如39码中，所有单元只有两种宽度，即宽单元和窄单元，其中的窄单元即为一个模块。

?条码的几个参数?? 密度（Density）：条码的密度指单位长度的条码所表示的字符个数。

对于一种码制而言，密度主要由模块的尺寸决定，模块尺寸越小，密度越大，所以密度值通常以模块尺寸的值来表示（如5mil）。
