钢塑格栅施工工艺

钢塑土工格栅施工方案第一章编制说明1、编制依据(1)《公路工程质量检验评定标准》JTG F80/1-2004；(2)《公路路基施工技术规范》JTG F10-2006；(3)《公路路基设计规范》JTG D30-2015；(4)《公路土工合成材料应用技术规范》JTG/T D32-2012；(5)《公路土工合成材料试验规程》JTG E5Q-2006；(6) XX至XX高速公路两阶段施工图设计文件；(7)《XX市高速公路施工标准化指南》(试行)；(9)《公路工程施工安全技术规范》JTGF90-2015；(10)结合我项目实际情况，现有机械设备、施工能力及同类工程施工经验和机械化作业水平。

2、编制原则(1)符合国家有关工程建设法律、法规和技术标准，符合行业有关规范、规程、规定，符合招标文件和工程合同文件中的相关要求与规定。

(2)按照合同要求和工程条件，优化配置生产要素，充分利用企业及社会现有设备资源，合理安排施工进度。

(3)从技术、经济、安全、质量、工期、社会效应等方面开展多方案比选，按综合且最有效方案编制防护工程施工方案。

(4)贯彻“因地制宜、就地取材、永临结合”的原则，充分利用当地资源，有效利用永久征地，减少临时用地，凡有条件利用的主体工程内容，均优先安排施工和使用。

(5)根据项目施工特点、地质、水文、气象、人文环境制定针对性的环境保护、水土保持和文物保护措施。

第二章工程概况1、主要技术标准双向钢塑土工格栅极限抗拉强度＞50KN∕m, 2%伸长率时的抗拉强度≥20KN∕m,极限伸长率W3%,连接点极限分离力不小于300N开孔尺寸o不大于200*200mm。

2、工程概况、主要工程项目及数量我分部是XX至XX高速公路YJ2合同段，起讫桩号为K6+120~ Kll÷160,全长5. 04公里。

主线及来凤互通高填深挖路基、陡坡路堤、桥头路基处理及填挖交界处采用路基铺设土工格栅。

因此我分部将ZK7÷636-ZK7+650段路基作为土工格栅工程。

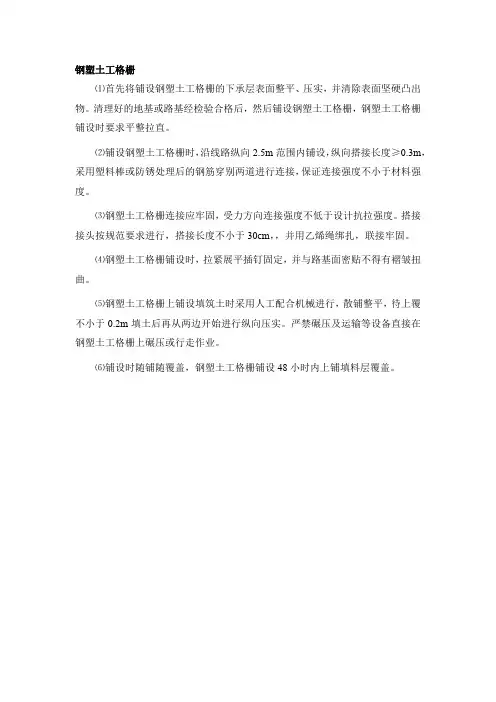

钢塑土工格栅
⑴首先将铺设钢塑土工格栅的下承层表面整平、压实，并清除表面坚硬凸出物。

清理好的地基或路基经检验合格后，然后铺设钢塑土工格栅，钢塑土工格栅铺设时要求平整拉直。

⑵铺设钢塑土工格栅时，沿线路纵向2.5m范围内铺设，纵向搭接长度≥0.3m，采用塑料棒或防锈处理后的钢筋穿别两道进行连接，保证连接强度不小于材料强度。

⑶钢塑土工格栅连接应牢固，受力方向连接强度不低于设计抗拉强度。

搭接接头按规范要求进行，搭接长度不小于30cm，，并用乙烯绳绑扎，联接牢固。

⑷钢塑土工格栅铺设时，拉紧展平插钉固定，并与路基面密贴不得有褶皱扭曲。

⑸钢塑土工格栅上铺设填筑土时采用人工配合机械进行，散铺整平，待上覆不小于0.2m填土后再从两边开始进行纵向压实。

严禁碾压及运输等设备直接在钢塑土工格栅上碾压或行走作业。

⑹铺设时随铺随覆盖，钢塑土工格栅铺设48小时内上铺填料层覆盖。

装配式面板钢塑土工格栅加筋土挡墙施工工法装配式面板钢塑土工格栅加筋土挡墙施工工法一、前言随着城市化的发展和土地利用需求的增加，土工格栅加筋土挡墙作为一种经济、环保、高效的土方边坡修复和防护方式，逐渐受到了广泛的应用和推广。

为了满足市场需求和施工速度的要求，装配式面板钢塑土工格栅加筋土挡墙作为一种新兴的工法被引入。

二、工法特点装配式面板钢塑土工格栅加筋土挡墙工法具有以下特点：1. 结构简单：采用装配式面板设计，结构简单易于施工。

2. 施工快捷：采用现场预制和装配的方式，加快了施工速度。

3. 高强度：面板采用优质的钢塑材料，具有很高的抗拉强度和刚度。

4. 耐腐蚀：钢塑材料具有优良的耐腐蚀性能，可以抵御污染物和土壤腐蚀。

5. 超强抗渗性：装配式面板之间的连接紧密，可以有效防止土壤渗透。

6. 环保节能：材料可回收利用，减少自然资源的消耗，符合可持续发展的要求。

三、适应范围装配式面板钢塑土工格栅加筋土挡墙工法适用于以下范围：1. 边坡修复：适用于各种类型的土方边坡修复，包括高速公路、铁路、河道、堤坝等。

2. 山体防护：适用于山区地质环境复杂的地区，可以有效防止山体滑坡和崩塌。

3. 水土保持：适用于山区和水土流失严重的地区，可以保护土壤和水资源。

4. 河道整治：适用于河道整治和河床固结工程，可提高河流的稳定性和水流能力。

四、工艺原理装配式面板钢塑土工格栅加筋土挡墙的施工工法与实际工程之间存在以下联系和技术措施：1. 土方开挖与平整：根据设计要求和土方开挖剖面进行施工，保证开挖面平整、垂直度和平整度满足要求。

2. 基底处理与压实：对土方基础进行处理，确保基础的均匀压实和强度满足要求。

3.装配式面板安装与连接：按照设计图纸进行面板的安装和连接，保证连接牢固，防止面板之间的错位和漏洞。

4. 加筋土填充与压实：根据设计要求进行加筋土填充，保证填充的均匀性和密实度满足要求。

5. 后续护面与绿化：根据设计要求进行后续护面和绿化工作，美化景观，增加土方的生态效益。

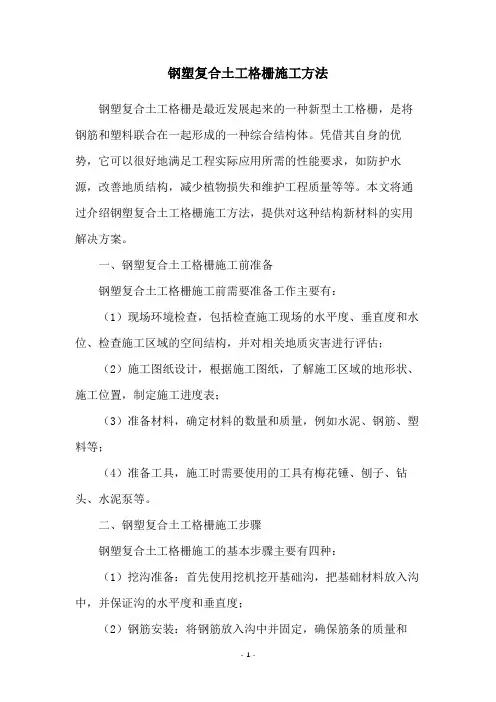

钢塑复合土工格栅施工方法钢塑复合土工格栅是最近发展起来的一种新型土工格栅，是将钢筋和塑料联合在一起形成的一种综合结构体。

凭借其自身的优势，它可以很好地满足工程实际应用所需的性能要求，如防护水源，改善地质结构，减少植物损失和维护工程质量等等。

本文将通过介绍钢塑复合土工格栅施工方法，提供对这种结构新材料的实用解决方案。

一、钢塑复合土工格栅施工前准备钢塑复合土工格栅施工前需要准备工作主要有：（1）现场环境检查，包括检查施工现场的水平度、垂直度和水位、检查施工区域的空间结构，并对相关地质灾害进行评估；（2）施工图纸设计，根据施工图纸，了解施工区域的地形状、施工位置，制定施工进度表；（3）准备材料，确定材料的数量和质量，例如水泥、钢筋、塑料等；（4）准备工具，施工时需要使用的工具有梅花锤、刨子、钻头、水泥泵等。

二、钢塑复合土工格栅施工步骤钢塑复合土工格栅施工的基本步骤主要有四种：（1）挖沟准备：首先使用挖机挖开基础沟，把基础材料放入沟中，并保证沟的水平度和垂直度；（2）钢筋安装：将钢筋放入沟中并固定，确保筋条的质量和量；（3）塑料安装：将塑料片放入沟中，稍加固定使其与钢筋紧密联系；（4）土方施工：使用挖掘机将土方层层填充到沟中，保证沟的深度和斜度，进行压实，并将上层施工物料和地面打平。

三、钢塑复合土工格栅施工安全施工时应注意钢筋安装过程中应严格控制安装角度和垂直度，以确保土工格栅质量；土方施工时要防止土方松散，层与层之间要做好连接；墙壁施工应安装土工布，以增加材料的附着力；在施工过程中，要注意安全，劳动者应穿戴劳动保护用品，关闭电动机，防止火灾和爆炸。

四、总结钢塑复合土工格栅施工是一项复杂的工程活动，对施工前准备和施工质量要求较高。

施工前，需要进行设计、材料准备和工具准备；施工过程中，需要挖掘、安装和压实各自的施工工艺；施工过程中，要注意安全，劳动者应穿戴劳动保护用品，及时关闭机械设备，避免出现意外。

以上是关于钢塑复合土工格栅施工方法的介绍，如果在实际施工中出现任何问题，请及时反馈，以确保施工质量。

钢塑格栅施工方案一、项目背景钢塑格栅作为一种常见的建筑材料，被广泛应用于市政工程、工业厂房、商业建筑等领域。

其优点包括耐腐蚀、强度高、施工简便等特点。

本文将为大家介绍钢塑格栅施工方案，以帮助施工人员更好地了解和掌握钢塑格栅的施工技巧。

二、施工准备1. 设计方案：根据实际项目需求，确定钢塑格栅的规格、尺寸和结构。

要确保设计方案符合相关标准和规范要求。

2. 材料准备：准备所需要的钢塑格栅和相关配件，保证其数量充足、质量可靠。

3. 施工工具：准备好必要的工具和设备，如焊接机、砂轮机、千斤顶等。

三、施工步骤1. 施工前测量：在开始施工之前，应对施工场地进行测量，并根据实际情况制定合理的施工方案。

2. 基础处理：对施工区域进行清理，并进行必要的地基处理，确保地面平整、稳固。

3. 安装支撑结构：根据设计方案，安装好支撑结构，确保其稳固可靠。

4. 搭建主体结构：根据设计方案，将钢塑格栅逐个安装在支撑结构上，注意保持水平和垂直度。

5. 连接固定：对已安装的钢塑格栅进行焊接和固定，以确保其连接牢固。

6. 表面处理：对施工完成的钢塑格栅进行表面除锈和防腐处理，延长其使用寿命。

7. 清理整理：施工完成后，清理施工场地，整理工具和设备。

四、施工注意事项1. 安全第一：在施工过程中，要注意安全，佩戴好防护用具，并严禁在高空作业时缺乏必要的安全措施。

2. 质量控制：在施工过程中，要对每个工序进行质量把控，确保每个环节都符合施工要求。

3. 施工现场保持整洁：施工现场应保持整洁，杜绝乱堆乱放现象，并定期清理施工垃圾。

4. 工具设备维护：及时清理和维护使用的工具和设备，确保其正常运转，避免因工具设备损坏而影响施工进度。

5. 均衡施工：根据具体情况做好施工分段，合理安排施工进度，以避免出现不平衡施工导致的安全问题。

五、施工验收在施工完成后，应进行专业验收。

验收人员应对钢塑格栅进行检查，确认其符合相关标准和质量要求。

六、施工注意事项1. 施工过程中，要注意使用建筑工地的安全防护设施，并定期进行安全检查，确保施工人员的安全。

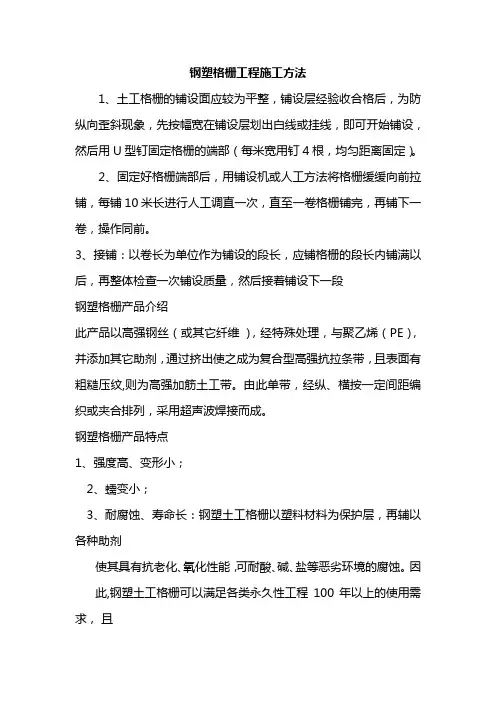

钢塑格栅工程施工方法本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March钢塑格栅工程施工方法1、土工格栅的铺设面应较为平整，铺设层经验收合格后，为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）。

2、固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。

3、接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段钢塑格栅产品介绍此产品以高强钢丝（或其它纤维），经特殊处理，与聚乙烯（PE），并添加其它助剂，通过挤出使之成为复合型高强抗拉条带，且表面有粗糙压纹,则为高强加筋土工带。

由此单带，经纵、横按一定间距编织或夹合排列，采用超声波焊接而成。

钢塑格栅产品特点1、强度高、变形小；2、蠕变小；3、耐腐蚀、寿命长：钢塑土工格栅以塑料材料为保护层，再辅以各种助剂使其具有抗老化、氧化性能，可耐酸、碱、盐等恶劣环境的腐蚀。

因此,钢塑土工格栅可以满足各类永久性工程100年以上的使用需求，且性能优、尺寸稳定性好；4、施工方便快捷、周期短、成本低：钢塑土工格栅铺设、搭接、定位容易、平整，避免了重叠交叉，可有效地缩短工程周期，节约工程造价的10%—50%。

钢塑格栅产品用途主要应用于公路、铁路、桥台、引道、码头、护岸、水坝、渣场等的软土地基加固、挡墙和路面抗裂工程等领域。

土工布的应用特性：1、由于目前用于土工布生产的合成纤维主要为锦纶、涤纶、丙纶、乙纶，它们都具有很强的抗埋、耐腐性能2、土工布为透水材料，所以具有很好的反滤隔离功能3、无纺土工布由于结构蓬松，具有很好的排水性能4、土工布有很好抗穿刺能力，所以具有很好的保护性能5、土工布有很好的摩擦系数与抗拉强度，具有土工加筋性能土工布性能:土工布是一种新型建筑材料，原料是涤纶、晴纶、锦纶等高分子聚合物的合成纤维。

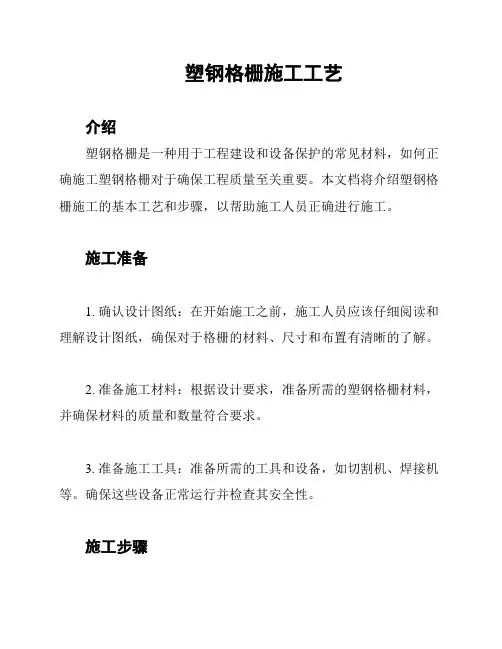

塑钢格栅施工工艺介绍塑钢格栅是一种用于工程建设和设备保护的常见材料，如何正确施工塑钢格栅对于确保工程质量至关重要。

本文档将介绍塑钢格栅施工的基本工艺和步骤，以帮助施工人员正确进行施工。

施工准备1. 确认设计图纸：在开始施工之前，施工人员应该仔细阅读和理解设计图纸，确保对于格栅的材料、尺寸和布置有清晰的了解。

2. 准备施工材料：根据设计要求，准备所需的塑钢格栅材料，并确保材料的质量和数量符合要求。

3. 准备施工工具：准备所需的工具和设备，如切割机、焊接机等。

确保这些设备正常运行并检查其安全性。

施工步骤1. 根据设计图纸进行标定：根据设计图纸上的标记，使用测量工具将施工现场的位置进行标定，确保布置的准确性。

2. 制作格栅框架：将塑钢格栅材料按照设计要求进行切割和加工，制作出格栅的框架。

3. 进行焊接：将格栅框架使用合适的焊接方法进行连接，确保焊接牢固且符合规范。

在焊接过程中，需要注意安全措施并确保焊接质量。

4. 安装固定件：根据设计要求，在施工现场使用合适的固定件将格栅固定在预定位置，确保牢固稳定。

5. 进行表面处理：根据需要，在完成格栅的安装后，对其进行表面处理，如喷涂防腐漆等。

6. 完成施工监测：在施工完成后，进行质量检测和监测，确保格栅的质量和性能符合要求。

安全注意事项1. 确保施工现场安全：在施工现场使用必要的安全措施，如穿戴安全帽、手套和安全鞋等。

2. 使用安全设备：使用合适的个人防护装备和工具，避免意外伤害。

3. 员工培训：确保施工人员具备必要的技能和知识，以安全地进行施工作业。

结论本文档介绍了塑钢格栅施工的基本工艺和步骤。

在施工过程中，确保掌握设计要求，并严格遵守安全措施，以确保工程质量和施工人员的安全。

如有任何疑问或需要进一步的指导，请及时咨询相关专业人士。

钢塑土工格栅施工方案一、项目背景钢塑土工格栅是一种广泛应用于土壤加固、防护和过滤的工程材料。

本方案将介绍钢塑土工格栅的施工方法、工艺流程以及注意事项，旨在确保施工过程高效有序、质量可控。

二、施工准备1. 材料准备根据工程图纸和设计要求，准备所需的钢塑土工格栅材料，包括格栅板、连接夹具、固定件等。

2. 设备准备准备适当的施工设备，如挖掘机、平地机、打桩机等，确保施工过程顺利进行。

三、施工工艺1. 现场布置根据设计图纸，确定钢塑土工格栅的布置位置和数量，并进行标线。

清理施工区域，确保场地平整干净。

2. 基底处理对于土壤较松散的地基，应进行辅助处理，如加固、加筋等，以提高钢塑土工格栅的稳定性和承载能力。

3. 安装固定件首先确定钢塑土工格栅的安装方向和连接方式，根据设计要求，将固定件固定在施工区域的边缘，并确保其垂直度和水平度。

4. 铺设格栅板根据设计要求，将格栅板从固定件的一侧开始铺设，确保板与板之间的连接紧密。

格栅板与固定件之间的连接通过连接夹具完成，连接夹具的安装需要确保牢固可靠。

5. 排水处理钢塑土工格栅具有优良的排水性能，但在铺设格栅板时，需注意排水方向和坡度的设置，确保排水畅通。

6. 固定和修整铺设完成后，对格栅板进行固定和修整，处理板与板之间的缝隙，确保格栅板的平整度和稳定性。

7. 后期处理根据工程要求，对施工区域进行必要的后期处理，如清理施工垃圾、平整场地等，确保整个施工过程无安全隐患。

四、施工安全注意事项1. 施工人员应穿戴符合要求的安全防护用品，并遵守相关安全操作规程。

2. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。

3. 施工过程中需严格控制水深、气温等因素对施工质量的影响，确保施工效果符合要求。

4. 施工设备需保持良好状态，定期检查和维护，确保施工过程顺利进行。

5. 在施工过程中，应注意防止伤害施工人员和其他工地人员，特别是在操作大型设备时，需确保周围区域没有人员靠近。

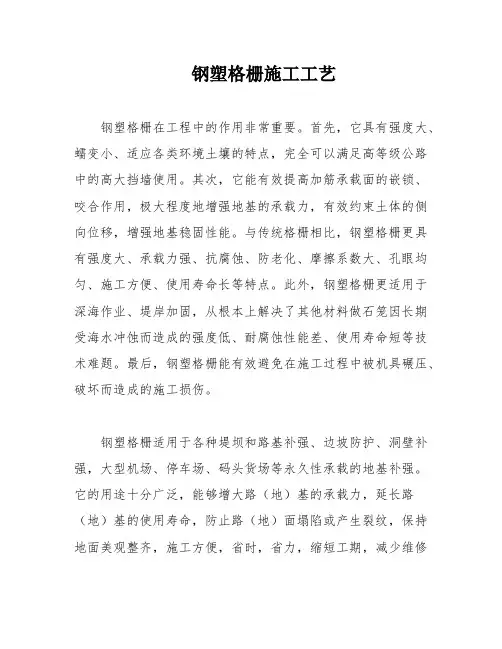

钢塑格栅施工工艺钢塑格栅在工程中的作用非常重要。

首先，它具有强度大、蠕变小、适应各类环境土壤的特点，完全可以满足高等级公路中的高大挡墙使用。

其次，它能有效提高加筋承载面的嵌锁、咬合作用，极大程度地增强地基的承载力，有效约束土体的侧向位移，增强地基稳固性能。

与传统格栅相比，钢塑格栅更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

此外，钢塑格栅更适用于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。

最后，钢塑格栅能有效避免在施工过程中被机具碾压、破坏而造成的施工损伤。

钢塑格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强，大型机场、停车场、码头货场等永久性承载的地基补强。

它的用途十分广泛，能够增大路（地）基的承载力，延长路（地）基的使用寿命，防止路（地）面塌陷或产生裂纹，保持地面美观整齐，施工方便，省时，省力，缩短工期，减少维修费用，防止涵洞产生裂纹，增强土坡，防止水土流失，减少垫层厚度，节约造价，支撑边坡植草网垫的稳定性绿化环境。

在施工工艺方面，首先需要精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

其次，铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

最后，铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

第一层土工格栅铺设完成后，需要填充第二层厚度为0.2m的中（粗）砂。

填充方法为将砂石运到工地，卸放在路基一侧，然后使用推土机将其推向前方。

首先在路基两侧的2米范围内填筑0.1m的砂石，然后将第一层土工格栅折叠起来，再填充0.1m的中（粗）砂石。

钢塑格栅工程施工方法1、土工格栅的铺设面应较为平整，铺设层经验收合格后，为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）。

2、固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。

3、接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段钢塑格栅产品介绍此产品以高强钢丝（或其它纤维），经特殊处理，与聚乙烯（PE），并添加其它助剂，通过挤出使之成为复合型高强抗拉条带，且表面有粗糙压纹,则为高强加筋土工带。

由此单带，经纵、横按一定间距编织或夹合排列，采用超声波焊接而成。

钢塑格栅产品特点1、强度高、变形小；2、蠕变小；3、耐腐蚀、寿命长：钢塑土工格栅以塑料材料为保护层，再辅以各种助剂使其具有抗老化、氧化性能，可耐酸、碱、盐等恶劣环境的腐蚀。

因此,钢塑土工格栅可以满足各类永久性工程100年以上的使用需求，且性能优、尺寸稳定性好；4、施工方便快捷、周期短、成本低：钢塑土工格栅铺设、搭接、定位容易、平整，避免了重叠交叉，可有效地缩短工程周期，节约工程造价的10%—50%。

钢塑格栅产品用途主要应用于公路、铁路、桥台、引道、码头、护岸、水坝、渣场等的软土地基加固、挡墙和路面抗裂工程等领域。

土工布的应用特性：1、由于目前用于土工布生产的合成纤维主要为锦纶、涤纶、丙纶、乙纶，它们都具有很强的抗埋、耐腐性能2、土工布为透水材料，所以具有很好的反滤隔离功能3、无纺土工布由于结构蓬松，具有很好的排水性能4、土工布有很好抗穿刺能力，所以具有很好的保护性能5、土工布有很好的摩擦系数与抗拉强度，具有土工加筋性能土工布性能:土工布是一种新型建筑材料，原料是涤纶、晴纶、锦纶等高分子聚合物的合成纤维。

按照制造方法分为：有纺土工布和无纺土工布两种类型。
