DR平板探测器参数解释(分享借鉴)

移动DR功能及技术参数：一、主要功能与用途：1、该系统的数字平板探测器无需改变现有X射线摄影设备，可直接配合现有的X射线摄影设备的检查床与胸片架暗盒托架装置或者直接实现床面无滤线栅摄影，无需与高压发生器发生物理连接即可通过数字平板探测器对X线影像信息的采集、数字转换及发送，通过控制台对采集的X线数据进行处理、显示、打印及网络传输等。

从而实现对胸部、四肢、头颅和腹部等各部位进行立位、卧位检查，尤其可方便对床旁、担架或轮椅病人的检查，完成高分辨的数字化成像。

2、投标产品必须具备国家食品药品监督管理局颁发的医疗设备注册证（CFDA）。

二、技术参数1、平板探测器*1.1原装进口的数字化X射线成像系统平板探测器,整板非拼接,标准暗盒尺寸设计；1.2探测器：非晶硅*1.3 像素尺寸大小≤155μm1.4探测器尺寸≥35cm×43cm1.5空间分辨率≥3.2lp/mm1.6探测器像素矩阵≥6.5M*1.7灰阶≥16bit*1.8 图像预览时间≤2秒1.9 探测器厚度≤1.6cm*1.10 探测器重量≤3.3公斤1.11探测器承重≥150公斤1.12 探测器供电模式:1.12.1 具备可拆卸电池供电模式,以方便使用*1.12.2在电池供电模式下，1次充电可支持曝光次数≥300次1.12.3 探测器电池可快速拆卸更换1.12.4 探测器电池可通过充电器充电1.12.5充电器可同时支持3块电池充电1.12.6 充电器具备LED和蜂鸣器报警提示，防止电池错误插入充电槽1.13 数据传输、控制模式: 探测器与系统之间的数据传输与控制同时支持无线模式。

1.14 探测器自然冷却，无需（包含风扇、水冷机等在内的）外置冷却装置1.15 探测器具备四边中心定位线，方便操作者快速定位探测器中心*1.16数字化X射线成像系统不与X光机发生物理连接(无需连接高压发生器) 1.17 无须更换或改变现有X 线设备的胸片架、检查床上的Bucky(暗盒托架)的任何机械结构，探测器可以直接配合现有Bucky(暗盒托架)使用。

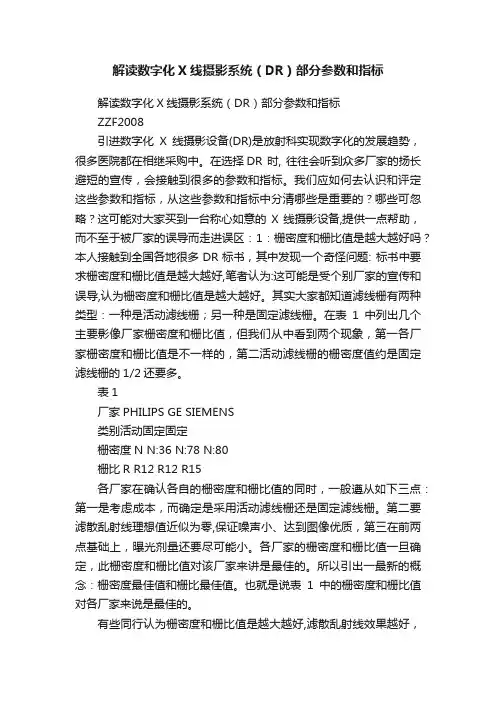

解读数字化X线摄影系统（DR）部分参数和指标解读数字化X线摄影系统（DR）部分参数和指标ZZF2008引进数字化X线摄影设备(DR)是放射科实现数字化的发展趋势，很多医院都在相继采购中。

在选择DR 时, 往往会听到众多厂家的扬长避短的宣传，会接触到很多的参数和指标。

我们应如何去认识和评定这些参数和指标，从这些参数和指标中分清哪些是重要的？哪些可忽略？这可能对大家买到一台称心如意的X 线摄影设备,提供一点帮助，而不至于被厂家的误导而走进误区：1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导,认为栅密度和栅比值是越大越好。

其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。

在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2还要多。

表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R R12 R12 R15各厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，而确定是采用活动滤线栅还是固定滤线栅。

第二要滤散乱射线理想值近似为零,保证噪声小、达到图像优质，第三在前两点基础上，曝光剂量还要尽可能小。

各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。

所以引出一最新的概念：栅密度最佳值和栅比最佳值。

也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。

有些同行认为栅密度和栅比值是越大越好,滤散乱射线效果越好，但忽略了栅密度值越大同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。

笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。

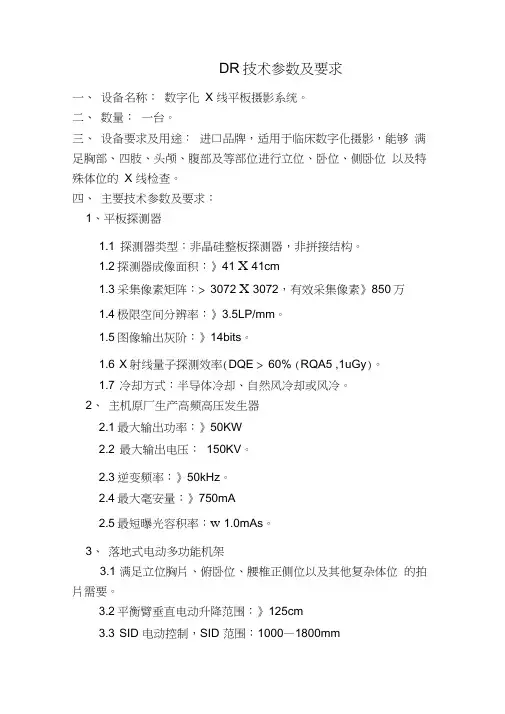

DR技术参数及要求一、设备名称：数字化X 线平板摄影系统。

二、数量：一台。

三、设备要求及用途：进口品牌，适用于临床数字化摄影，能够满足胸部、四肢、头颅、腹部及等部位进行立位、卧位、侧卧位以及特殊体位的X 线检查。

四、主要技术参数及要求：1、平板探测器1.1 探测器类型：非晶硅整板探测器，非拼接结构。

1.2探测器成像面积：》41 X 41cm1.3采集像素矩阵：> 3072 X 3072，有效采集像素》850万1.4极限空间分辨率：》3.5LP/mm。

1.5图像输出灰阶：》14bits。

1.6 X射线量子探测效率(DQE > 60% (RQA5 ,1uGy)。

1.7 冷却方式：半导体冷却、自然风冷却或风冷。

2、主机原厂生产高频高压发生器2.1最大输出功率：》50KW2.2 最大输出电压：150KV。

2.3逆变频率：》50kHz。

2.4最大毫安量：》750mA2.5最短曝光容积率：w 1.0mAs。

3、落地式电动多功能机架3.1 满足立位胸片、俯卧位、腰椎正侧位以及其他复杂体位的拍片需要。

3.2平衡臂垂直电动升降范围：》125cm3.3 SID 电动控制，SID 范围：1000—1800mm3.4 臂旋转范围：-30°—+120°。

3.5 探测器电动旋转范围：-30°—+30°。

3.6 具备一键定位功能。

3.7 X 线球管和探测器可以旋转以满足特殊角度摄影的需要。

3.8 具备彩色显示触摸操作中文界面，具有显示、调整X 射线摄影条件；焦点选择；机架位置状态显示；控制机架运动等功能。

3.9 具备机架非接触式（如红外线）自动防碰撞系统。

4、X 线球管4.1双焦点：焦点规格w 0.6mm/1.2mm4.2焦点最大功率：》20/60KW4.3阳极热容量：》300kHU4.4阳极转速：》7000转/min。

4.5 球管最高管电压：150KV。

4.6最大管电流：》630mA5、滤线栅及限束器5.1 具备可更换滤线栅装置，用户可根据需求快速更换滤线栅。

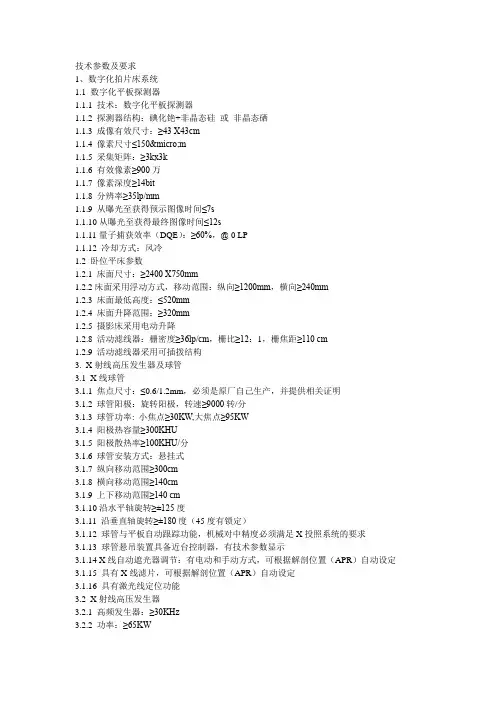

技术参数及要求1、数字化拍片床系统1.1 数字化平板探测器1.1.1 技术：数字化平板探测器1.1.2 探测器结构：碘化铯+非晶态硅或非晶态硒1.1.3 成像有效尺寸：≥43 X43cm1.1.4 像素尺寸≤150µm1.1.5 采集矩阵：≥3kx3k1.1.6 有效像素≥900万1.1.7 像素深度≥14bit1.1.8 分辨率≥35lp/mm1.1.9 从曝光至获得预示图像时间≤7s1.1.10从曝光至获得最终图像时间≤12s1.1.11量子捕获效率（DQE）：≥60%，@ 0 LP1.1.12 冷却方式：风冷1.2 卧位平床参数1.2.1 床面尺寸：≥2400 X750mm1.2.2床面采用浮动方式，移动范围：纵向≥1200mm，横向≥240mm1.2.3 床面最低高度：≤520mm1.2.4 床面升降范围：≥320mm1.2.5 摄影床采用电动升降1.2.8 活动滤线器：栅密度≥36lp/cm，栅比≥12：1，栅焦距≥110 cm1.2.9 活动滤线器采用可插拨结构3. X射线高压发生器及球管3.1 X线球管3.1.1 焦点尺寸：≤0.6/1.2mm，必须是原厂自己生产，并提供相关证明3.1.2 球管阳极：旋转阳极，转速≥9000转/分3.1.3 球管功率: 小焦点≥30KW,大焦点≥95KW3.1.4 阳极热容量≥300KHU3.1.5 阳极散热率≥100KHU/分3.1.6 球管安装方式：悬挂式3.1.7 纵向移动范围≥300cm3.1.8 横向移动范围≥140cm3.1.9 上下移动范围≥140 cm3.1.10沿水平轴旋转≥±125度3.1.11 沿垂直轴旋转≥±180度（45度有锁定）3.1.12 球管与平板自动跟踪功能，机械对中精度必须满足X投照系统的要求3.1.13 球管悬吊装置具备近台控制器，有技术参数显示3.1.14 X线自动遮光器调节：有电动和手动方式，可根据解剖位置（APR）自动设定3.1.15 具有X线滤片，可根据解剖位置（APR）自动设定3.1.16 具有激光线定位功能3.2 X射线高压发生器3.2.1 高频发生器：≥30KHz3.2.2 功率：≥65KW3.2.3 管电压可调范围：40KV---150KV3.2.4 最大管电流：≥900mA3.2.5 最大mAs≥850mAs3.2.6 最短曝光时间≤1ms3.2.7具备AEC自动曝光控制4. 系统操作工作台4.1 主计算机位数：64位4.2 采用UNIX操作系统4.3 内存≥1G4.4 硬盘存储容量≥ 36G4.5 显示器尺寸：≥19” 液晶，矩阵≥ 1kx1k4.6 病人身份及检查资料输入：键盘和RIS接口4.7 图像处理功能：局部放大观察功能、病人资料显示、窗宽窗位调整、动态范围调整、边缘增强、自动裁减、图像反转和漫游功能等4.8 图像标记功能：注解、测量，有曝光技术参数和剂量显示等4.9 DICOM3.0接口，支持DICOM存储、传输和打印等4.10 可从HIS/RIS系统获取病人资料信息，提供DICOM WORKLIST功能4.11 支持图像多格式显示及输出打印功能4.12 具有动态范围扩展或类似软件5 后处理医生诊断工作站5.1 主机：主频P4，2.8G5.2 1M专业竖屏LCD单色显示器5.3 内存≥1G5.4 硬盘≥160G5.5 图象处理软件5.6 DICOM3.0接口，支持DICOM存储、打印等。

敬致：查院长飞利浦原装进口DR推荐书二Ｏ一Ｏ年十二月三日飞利浦DR-VR（单板悬吊）的主要优点一、整机原厂原装进口飞利浦全系DR球管、平板、影像处理系统均来自飞利浦（德国汉堡），飞利浦95年即推出全球第一台DR。

一直处于数字化成像研究革新领先地位。

完善、匹配的设计理念成就完美经典享誉全球的飞利浦DR。

整机原装原厂生产代表了设备的匹配性和良好的兼容性，是有机的整体。

二、平板探测器探测器：43 43厘米。

更有利于高大、肥胖病人或大部位的组织检查。

像素尺寸：900万像素、143微米，相当于35Lp/cm的分辨率。

更清晰显示骨胳和细小组织结构。

飞利浦性能优异、功耗低的集成电路芯片。

使平板探测器能自然冷却无需采用水冷降温，而有些探测器由于电路功耗高，产热大，引起温度升高，影响感光原件的性能，必须采用水冷或液氮降温才能维持工作。

飞利浦DR采用的探测器具有ISO800的感光灵敏度，可以较低的剂量获得高质量的图像，既减少了X线对操作人员和患者的损害，又延长球管使用寿命。

三、享誉全球的球管采用飞利浦33100球管，标配65KW，动态双焦点、转速≥9000N/min，性能优异，成像质量高，寿命长，有口皆碑。

X光机工艺精湛，操作灵便，长期使用，亦能保持良好的性能。

用户可以选用高毫安，短时间进行摄片，减少器官移动造成的图像模糊。

这一点对胸片检查特别有利四、灵活便捷的操控活动滤线栅：飞利浦原厂生产，以她的优良品质和极佳的操作性获得了所有用户的欢迎。

许多厂家为了降低成本，以固定滤线器取代活动滤线器。

质量良好的固定滤线器能够满足普通胶片的摄片需要，但是用于数字化拍片则会产生莫利斯网状伪影，影响图像质量。

震动式活动滤线栅的造价更高，滤线能力更好。

由于DR大多用于拍片量大的场合，飞利浦的DR特地配置了遥控器，。

球管、平板自动跟踪对中，一键操作、电动/手动双模式。

操作人员可以用她轻松地调整探测器的位置及微调缩光器的大小，非常方便。

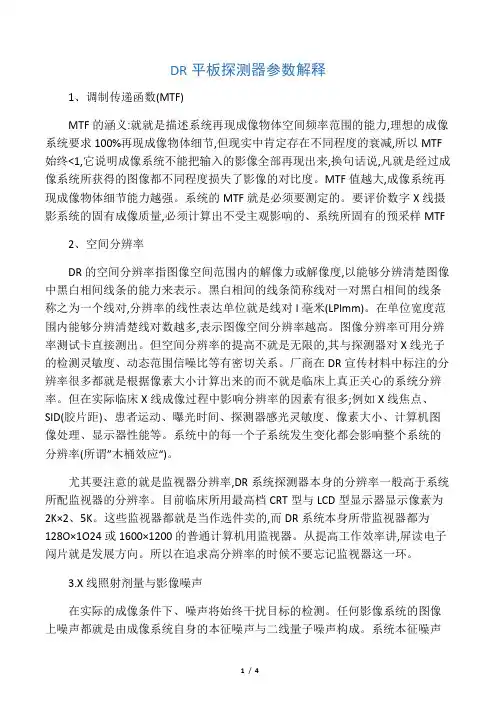

DR平板探测器参数解释1、调制传递函数(MTF)MTF的涵义:就就是描述系统再现成像物体空间频率范围的能力,理想的成像系统要求100%再现成像物体细节,但现实中肯定存在不同程度的衰减,所以MTF 始终<1,它说明成像系统不能把输入的影像全部再现出来,换句话说,凡就是经过成像系统所获得的图像都不同程度损失了影像的对比度。

MTF值越大,成像系统再现成像物体细节能力越强。

系统的MTF就是必须要测定的。

要评价数字X线摄影系统的固有成像质量,必须计算出不受主观影响的、系统所固有的预采样MTF2、空间分辨率DR的空间分辨率指图像空间范围内的解像力或解像度,以能够分辨清楚图像中黑白相间线条的能力来表示。

黑白相间的线条简称线对一对黑白相间的线条称之为一个线对,分辨率的线性表达单位就是线对l毫米(LPlmm)。

在单位宽度范围内能够分辨清楚线对数越多,表示图像空间分辨率越高。

图像分辨率可用分辨率测试卡直接测出。

但空间分辨率的提高不就是无限的,其与探测器对X线光子的检测灵敏度、动态范围信噪比等有密切关系。

厂商在DR宣传材料中标注的分辨率很多都就是根据像素大小计算出来的而不就是临床上真正关心的系统分辨率。

但在实际临床X线成像过程中影响分辨率的因素有很多;例如X线焦点、SID(胶片距)、患者运动、曝光时间、探测器感光灵敏度、像素大小、计算机图像处理、显示器性能等。

系统中的每一个子系统发生变化都会影响整个系统的分辨率(所谓”木桶效应“)。

尤其要注意的就是监视器分辨率,DR系统探测器本身的分辨率一般高于系统所配监视器的分辨率。

目前临床所用最高档CRT型与LCD型显示器显示像素为2K×2、5K。

这些监视器都就是当作选件卖的,而DR系统本身所带监视器都为128O×1O24或1600×1200的普通计算机用监视器。

从提高工作效率讲,屏读电子闯片就是发展方向。

所以在追求高分辨率的时候不要忘记监视器这一环。

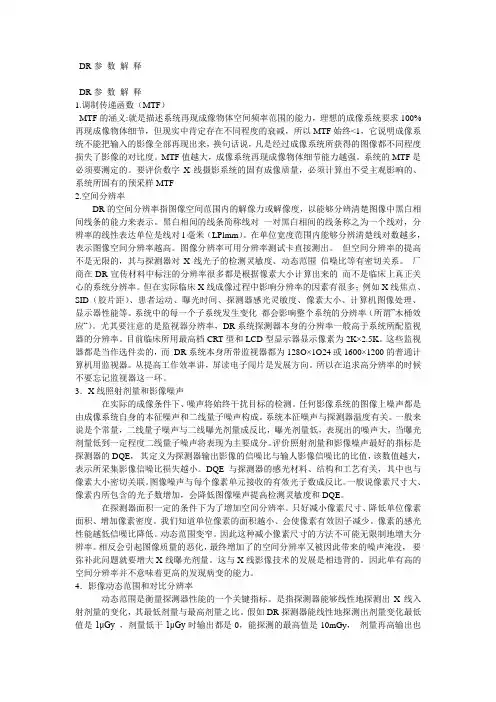

DR参数解释DR参数解释1.调制传递函数（MTF）MTF的涵义:就是描述系统再现成像物体空间频率范围的能力，理想的成像系统要求100%再现成像物体细节，但现实中肯定存在不同程度的衰减，所以MTF始终<1，它说明成像系统不能把输入的影像全部再现出来，换句话说，凡是经过成像系统所获得的图像都不同程度损失了影像的对比度。

MTF值越大，成像系统再现成像物体细节能力越强。

系统的MTF是必须要测定的。

要评价数字X线摄影系统的固有成像质量，必须计算出不受主观影响的、系统所固有的预采样MTF2.空间分辨率DR的空间分辨率指图像空间范围内的解像力或解像度，以能够分辨清楚图像中黑白相间线条的能力来表示。

黑白相间的线条简称线对一对黑白相间的线条称之为一个线对，分辨率的线性表达单位是线对l毫米（LPlmm）。

在单位宽度范围内能够分辨清楚线对数越多，表示图像空间分辨率越高。

图像分辨率可用分辨率测试卡直接测出。

但空间分辨率的提高不是无限的，其与探测器对X线光子的检测灵敏度、动态范围信噪比等有密切关系。

厂商在DR宣传材料中标注的分辨率很多都是根据像素大小计算出来的而不是临床上真正关心的系统分辨率。

但在实际临床X线成像过程中影响分辨率的因素有很多；例如X线焦点、SID（胶片距）、患者运动、曝光时间、探测器感光灵敏度、像素大小、计算机图像处理、显示器性能等。

系统中的每一个子系统发生变化都会影响整个系统的分辨率（所谓”木桶效应“）。

尤其要注意的是监视器分辨率，DR系统探测器本身的分辨率一般高于系统所配监视器的分辨率。

目前临床所用最高档CRT型和LCD型显示器显示像素为2K×2.5K。

这些监视器都是当作选件卖的，而DR系统本身所带监视器都为128O×1O24或1600×1200的普通计算机用监视器。

从提高工作效率讲，屏读电子闯片是发展方向。

所以在追求高分辨率的时候不要忘记监视器这一环。

3．X线照射剂量和影像噪声在实际的成像条件下、噪声将始终干扰目标的检测。

RayzorXpro便携式X射线数字直接成像系统（工业用便携式DR系统）我公司代理以色列维迪斯科（VIDISCO）公司生产的RayzorXpro系统由硬件和软件（XbitPro）两大部分组成。

应用围覆盖管线及带包覆层含介质在役管道的腐蚀检测、能够自动测量壁厚减薄和腐蚀坑；承压容器和管道焊接质量检测（对接焊、螺旋焊等）板板对接焊缝（保护焊、激光焊、摩擦焊、扩散焊、电阻焊等）；在役液氨管道腐蚀和焊缝在役检测、铸造疏松气孔及夹杂检测。

应用领域涵盖石油、化工、电力、天然气、供水供暖、食品、冷库、仓储、建筑等行业。

一、硬件介绍如下：1、工业非晶硅面阵列平板探测器(DR成像板)该平板探测器是世界上最薄的平板探测器，适合管网窄小空间布置，具备兼容标准三脚架功能。

RayzorXpro 图像是由非晶硅平板探测器通过光电二极管把光信号转换为电信号而获得的。

该探测器的背面置一个三脚架安装区，允许您使用三脚架，可以移动，这样使得非常难安装的区域变得容易，方便。

2、ICUICU是数字X射线成像控制单元，体积小，重量轻、置CPU和充电电池，交直流可自动切换。

ICU是RayzorXpro 系统的核心部件，是平板探测器和CDU的接口。

ICU接收和解析来自CDU的指令，从而操控射线源和平板探测器，ICU处理的数据由平板探测器获取并发送给CDU。

ICU给平板探测器供AC电和部电池供电两种模式。

ICU置无线和自充电功能。

3、便携脉冲射线机2块充电电池、带充电器，方便安装在三脚架及其他工装上，便于现场布置和减轻劳动强度。

4、 CDUCDU是一个主流笔记本电脑，供XbitPro软件运行，是图像采集处理操作系统平台。

它被安置在运输箱的操作架上。

软件用于操控平板探测器，用于显示与增强已获得的图像，用于管理图像数据库。

5、接线盒接线盒被安装在CDU操作架上，能够快速连接CDU和平板探测器。

接线盒作为数据和供电的接口，能够通过ICU/CDU连接电缆给设备供电。

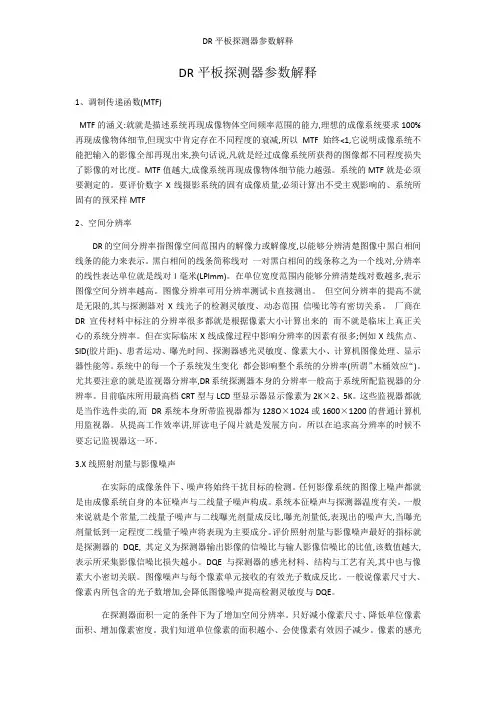

DR平板探测器参数解释1、调制传递函数(MTF)MTF的涵义:就就是描述系统再现成像物体空间频率范围的能力,理想的成像系统要求100%再现成像物体细节,但现实中肯定存在不同程度的衰减,所以MTF始终<1,它说明成像系统不能把输入的影像全部再现出来,换句话说,凡就是经过成像系统所获得的图像都不同程度损失了影像的对比度。

MTF值越大,成像系统再现成像物体细节能力越强。

系统的MTF就是必须要测定的。

要评价数字X线摄影系统的固有成像质量,必须计算出不受主观影响的、系统所固有的预采样MTF2、空间分辨率DR的空间分辨率指图像空间范围内的解像力或解像度,以能够分辨清楚图像中黑白相间线条的能力来表示。

黑白相间的线条简称线对一对黑白相间的线条称之为一个线对,分辨率的线性表达单位就是线对l毫米(LPlmm)。

在单位宽度范围内能够分辨清楚线对数越多,表示图像空间分辨率越高。

图像分辨率可用分辨率测试卡直接测出。

但空间分辨率的提高不就是无限的,其与探测器对X线光子的检测灵敏度、动态范围信噪比等有密切关系。

厂商在DR宣传材料中标注的分辨率很多都就是根据像素大小计算出来的而不就是临床上真正关心的系统分辨率。

但在实际临床X线成像过程中影响分辨率的因素有很多;例如X线焦点、SID(胶片距)、患者运动、曝光时间、探测器感光灵敏度、像素大小、计算机图像处理、显示器性能等。

系统中的每一个子系统发生变化都会影响整个系统的分辨率(所谓”木桶效应“)。

尤其要注意的就是监视器分辨率,DR系统探测器本身的分辨率一般高于系统所配监视器的分辨率。

目前临床所用最高档CRT型与LCD型显示器显示像素为2K×2、5K。

这些监视器都就是当作选件卖的,而DR系统本身所带监视器都为128O×1O24或1600×1200的普通计算机用监视器。

从提高工作效率讲,屏读电子闯片就是发展方向。

所以在追求高分辨率的时候不要忘记监视器这一环。

DR平板探测器参数解释1.调制传递函数（MTF）MTF的涵义:就是描述系统再现成像物体空间频率范围的能力，理想的成像系统要求100%再现成像物体细节，但现实中肯定存在不同程度的衰减，所以MTF始终<1，它说明成像系统不能把输入的影像全部再现出来，换句话说，凡是经过成像系统所获得的图像都不同程度损失了影像的对比度。

MTF值越大，成像系统再现成像物体细节能力越强。

系统的MTF是必须要测定的。

要评价数字X线摄影系统的固有成像质量，必须计算出不受主观影响的、系统所固有的预采样MTF2.空间分辨率DR的空间分辨率指图像空间范围内的解像力或解像度，以能够分辨清楚图像中黑白相间线条的能力来表示。

黑白相间的线条简称线对一对黑白相间的线条称之为一个线对，分辨率的线性表达单位是线对l毫米（LPlmm）。

在单位宽度范围内能够分辨清楚线对数越多，表示图像空间分辨率越高。

图像分辨率可用分辨率测试卡直接测出。

但空间分辨率的提高不是无限的，其与探测器对X线光子的检测灵敏度、动态范围信噪比等有密切关系。

厂商在DR宣传材料中标注的分辨率很多都是根据像素大小计算出来的而不是临床上真正关心的系统分辨率。

但在实际临床X线成像过程中影响分辨率的因素有很多；例如X线焦点、SID （胶片距）、患者运动、曝光时间、探测器感光灵敏度、像素大小、计算机图像处理、显示器性能等。

系统中的每一个子系统发生变化都会影响整个系统的分辨率（所谓”木桶效应“）。

尤其要注意的是监视器分辨率，DR系统探测器本身的分辨率一般高于系统所配监视器的分辨率。

目前临床所用最高档CRT型和LCD型显示器显示像素为2K×2.5K。

这些监视器都是当作选件卖的，而 DR系统本身所带监视器都为128O×1O24或1600×1200的普通计算机用监视器。

从提高工作效率讲，屏读电子闯片是发展方向。

所以在追求高分辨率的时候不要忘记监视器这一环。

3．X线照射剂量和影像噪声在实际的成像条件下、噪声将始终干扰目标的检测。

DR技术参数及要求一、设备名称：数字化X线平板摄影系统。

二、数量：一台。

三、设备要求及用途：进口品牌，适用于临床数字化摄影，能够满足胸部、四肢、头颅、腹部及等部位进行立位、卧位、侧卧位以及特殊体位的X线检查。

四、主要技术参数及要求：1、平板探测器1.1探测器类型：非晶硅整板探测器，非拼接结构。

1.2探测器成像面积：≥41×41cm。

1.3采集像素矩阵：≥3072×3072，有效采集像素≥850万。

1.4极限空间分辨率：≥3.5LP/mm。

1.5图像输出灰阶：≥14bits。

1.6 X射线量子探测效率（DQE）≥60% （RQA5 ,1uGy）。

1.7冷却方式：半导体冷却、自然风冷却或风冷。

2、主机原厂生产高频高压发生器2.1最大输出功率：≥50KW。

2.2最大输出电压：150KV。

2.3逆变频率：≥50kHz。

2.4最大毫安量：≥750mA。

2.5最短曝光容积率：≤1.0mAs。

3、落地式电动多功能机架3.1满足立位胸片、俯卧位、腰椎正侧位以及其他复杂体位的拍片需要。

3.2平衡臂垂直电动升降范围：≥125cm。

3.3 SID电动控制，SID范围：1000—1800mm。

3.4臂旋转范围：-30°— +120°。

°。

+30—°-30探测器电动旋转范围：3.5．3.6具备一键定位功能。

3.7 X线球管和探测器可以旋转以满足特殊角度摄影的需要。

3.8具备彩色显示触摸操作中文界面，具有显示、调整X射线摄影条件；焦点选择；机架位置状态显示；控制机架运动等功能。

3.9 具备机架非接触式（如红外线）自动防碰撞系统。

4、X线球管4.1双焦点：焦点规格≤0.6mm/1.2mm。

4.2焦点最大功率：≥20/60KW。

4.3阳极热容量：≥300kHU。

4.4阳极转速：≥7000转/min。

4.5球管最高管电压：150KV。

4.6最大管电流：≥630mA。

5、滤线栅及限束器5.1具备可更换滤线栅装置，用户可根据需求快速更换滤线栅。

DR设备参数范文DR (Digital Radiography) 设备是医学领域使用的先进的数字化射线成像设备。

它以数字方式记录和存储图像，取代了传统的胶片成像技术。

DR设备参数对于设备的性能和图像质量有重要影响，下面将介绍一些主要的DR设备参数。

1. 分辨率：DR设备的分辨率决定了图像的清晰度和细节程度。

分辨率通常以线对线对数模式（LP/mm）或点对点对数模式（LP/mm）来表示。

较高的分辨率可提供更清晰的图像，有助于医生准确诊断。

2.像素大小：像素是DR设备感应器上图像的最小单元。

像素大小决定了图像的空间分辨率。

较小的像素大小可提供更高的空间分辨率，但也会增加图像的噪声水平。

3.灵敏度：DR设备的灵敏度指的是它对射线的敏感程度。

较高的灵敏度可减少使用的射线剂量，同时获得清晰的图像。

4.动态范围：动态范围是DR设备可以捕捉的亮度级别的范围。

较高的动态范围可以同时显示较暗和较亮区域的细节，从而提高图像的对比度和质量。

5.曝光时间：曝光时间是指射线照射物体的时间长度。

合适的曝光时间可以确保图像的亮度合适，同时避免过度曝光或曝光不足。

6.声音：DR设备在工作时会发出噪音，噪音水平的高低影响到患者和医护人员的舒适度。

较低的噪音水平可以提供更好的患者体验。

7.关键处理：DR设备通常会应用一些关键处理技术，如图像平滑、噪声滤波和边缘增强等。

这些处理技术可以增加图像的对比度和清晰度。

8.连接性：DR设备通常需要与其他设备（如计算机、影像存储和通信系统）进行连接，以便传输、存储和分享图像数据。

设备的连接性对于设备的功能和效率至关重要。

9.射线剂量：DR设备需要使用射线来成像，而射线剂量是指每次成像时患者接受的辐射剂量。

较低的射线剂量可以减少辐射对患者的潜在危害。

10.二次重处理：DR设备通常具有二次重处理功能，即在图像采集后重新处理图像以改善其质量。

二次重处理可以纠正曝光不良、对比度低等问题，从而提高图像的可读性和准确性。

DR技术参数范文DR（数字化射线技术）是一种通过数字化方式将X射线图像转换为数字形式的技术。

它在医学影像诊断和放射治疗等领域得到广泛应用。

以下是一些常见的DR技术参数。

1.感光器件：DR系统通常使用两种主要类型的感光器件，即平板型数字化探测器（FPD）和线阵型数字化探测器（LPD）。

-FPD：平板型数字化探测器是一种平坦的感光器件，用于接收射线并将其转换为数字信号。

它由一系列硅探测单元组成，每个单元都能够测量X射线的能量和强度。

-LPD：线阵型数字化探测器主要通过多行和多列的感光单元组成，以获取射线图像。

它的分辨率较低，适用于一些特定的应用。

2.DQE：DQE（探测器量子效率）是衡量DR系统性能的重要参数之一、它描述了数字化探测器将入射射线能量转换为图像信号的效率。

较高的DQE表示系统产生的图像质量更高。

3.空间分辨率：DR系统的空间分辨率是描述其图像质量的另一个关键参数。

它衡量了系统能够识别和区分的最小结构尺寸。

空间分辨率越高，图像细节越清晰。

4.曝光剂量：DR系统的曝光剂量是指使用该系统拍摄X射线图像所需的辐射剂量。

由于DR技术中使用的数字化探测器灵敏度较高，相对于传统的胶片方式，曝光剂量通常更低。

5.动态范围：动态范围是指DR系统能够捕获的最小和最大射线强度之间的差异。

较大的动态范围表示系统能够捕获更多的细微差别，产生更丰富的图像信息。

6.数据处理和存储：DR系统中的数字化探测器将X射线图像转换为数字信号，然后使用图像处理算法对信号进行处理。

这些算法可以增强图像细节、降低噪声、调整图像对比度等。

处理后的图像可以以数字形式存储在计算机系统中，并通过网络传输到其他地点进行分析和诊断。

7.工作流程和集成功能：DR系统通常包括一系列的工作流程和集成功能，以提高医学影像的质量和效率。

例如，自动曝光控制（AEC）功能可以根据患者的体位和尺寸自动调整曝光参数，以获得最佳的图像质量。

总之，DR技术参数涵盖了感光器件类型、探测器量子效率、空间分辨率、曝光剂量、动态范围、数据处理和存储以及工作流程和集成功能等方面。

DR平板探测器参数解释1.像素尺寸：表示探测器上每个像素的物理尺寸。

像素尺寸越小，图像分辨率越高，能够显示更多细节。

常用的像素尺寸为150μm至300μm。

2. 探测面积：表示探测器可覆盖的物体表面积。

探测面积越大，能够成像的物体范围越广，适用于不同尺寸的对象。

一般来说，探测面积可选范围从10cm×10cm至43cm×43cm。

3.探测器厚度：指探测器材料的厚度。

较厚的探测器能够延长X射线在探测器中的传播距离，提高探测效率和图像质量。

常见的探测器厚度可选范围从150μm至300μm。

4.图像传输方式：指图像从探测器传输到显示设备的方式。

一般有有线和无线两种方式。

有线传输稳定可靠，但受到连接线的限制。

无线传输方便快捷，无需连接线，但受到传输距离和信号干扰的影响。

6.动态范围：指探测器能够处理的最小和最大信号强度之间的差异。

动态范围越大，探测器能够更好地捕捉到物体的细节，提高图像质量。

一般来说，动态范围为12位至16位。

7.帧速率：表示探测器能够处理的图像帧数。

帧速率越高，能够实时显示物体的动态变化。

常见的帧速率为30帧/秒至60帧/秒。

8.无噪声图像处理技术：指通过软件算法去除图像中的噪声。

无噪声图像处理技术能够提高图像的清晰度和对比度，减少患者的辐射剂量。

9.自动曝光控制：是一种自动化的曝光调节技术。

根据被检测物体的密度和厚度，自动曝光控制能够调整曝光参数，提供适合的图像质量，并减少操作人员的操作繁琐程度。

10.低辐射剂量成像技术：是一种通过优化曝光参数来减少患者接受的辐射剂量的技术。

低辐射剂量成像技术能够保证图像质量的同时，降低对患者的辐射剂量。

综上所述，DR平板探测器的参数解释涵盖了像素尺寸、探测面积、探测器厚度、图像传输方式、输出格式、动态范围、帧速率、无噪声图像处理技术、自动曝光控制和低辐射剂量成像技术等内容。

这些参数的设定对于获得高质量的X射线影像以及保护患者的辐射剂量都具有重要意义。

平板探测器知识（一）在数字化摄片中，X线能量转换成电信号是通过平板探测器来实现的，所以平板探测器的特性会对DR图像质量产生比较大的影响。

选择DR必然要考虑到平板探测器的选择。

平板探测器的性能指标会对图像产生很大的影响，医院也应当根据实际需要选择适合自己的平板探测器。

DR平板探测器可以分为两种：非晶硒平板探测器和非晶硅平板探测器，从能量转换的方式来看，前者属于直接转换平板探测器，后者属于间接转换平板探测器。

非晶硒平板探测器主要由非晶硒层TFT构成。

入射的X射线使硒层产生电子空穴对，在外加偏压电场作用下，电子和空穴对向相反的方向移动形成电流，电流在薄膜晶体管中形成储存电荷。

每一个晶体管的储存电荷量对应于入射X射线的剂量，通过读出电路可以知道每一点的电荷量，进而知道每点的X线剂量。

由于非晶硒不产生可见光，没有散射线的影响，因此可以获得比较高的空间分辨率。

非晶硅平板探测器由碘化铯等闪烁晶体涂层与薄膜晶体管或电荷耦合器件或互补型金属氧化物半导体构成它的工作过程一般分为两步，首先闪烁晶体涂层将X线的能量转换成可见光；其次TFT或者CCD，或CMOS将可见光转换成电信号。

由于在这过程中可见光会发生散射，对空间分辨率产生一定的影响。

虽然新工艺中将闪烁体加工成柱状以提高对X线的利用及降低散射，但散射光对空间分辨率的影响不能完全消除。

Ø 不同平板探测器的比较评价平板探测器成像质量的性能指标主要有两个：量子探测效率和空间分辨率。

DQE决定了平板探测器对不同组织密度差异的分辨能力；而空间分辨率决定了对组织细微结构的分辨能力。

考察DQE和空间分辨率可以评估平板探测器的成像能力。

（1）影响平板探测器DQE的因素在非晶硅平板探测器中，影响DQE的因素主要有两个方面：闪烁体的涂层和将可见光转换成电信号的晶体管。

首先闪烁体涂层的材料和工艺影响了X线转换成可见光的能力，因此对DQE 会产生影响。

目前常见的闪烁体涂层材料有两种：碘化铯和硫氧化钆。

DR平板探测器分类介绍从1995年RSNA上推出第一台平板探测器（FlatPanelDetector）设备以来，随着近年平板探测技术取得飞跃性的发展，在平板探测器的研发和生产过程中，平板探测技术可分为直接和间接两类。

（一）间接能量转换间接FPD的结构主要是由闪烁体或荧光体层加具有光电二极管作用的非晶硅层(amorphousSilicon，a-Si)再加TFT阵列构成。

其原理为闪烁体或荧光体层经X射线曝光后，将X射线光子转换为可见光，而后由具有光电二极管作用的非晶硅层变为图像电信号，最后获得数字图像。

在间接FPD的图像采集中，由于有转换为可见光的过程，因此会有光的散射问题，从而导致图像的空间分辨率极对比度解析能力的降低。

换闪烁体目前主要有碘化铯(CsI，也用于影像增强器)，荧光体则有硫氧化钆(GdSO，也用于增感屏)，采用CsI+a-Si+TFT 结构的有Trixell和GE公司等，而采用GdSO+a-Si+TFT有Canon和瓦里安公司等。

1、碘化铯(CsI)+a-Si+TFT：当有X射线入射到CsI闪烁发光晶体层时，X射线光子能量转化为可见光光子发射,可见光激发光电二极管产生电流,这电流就在光电二极管自身的电容上积分形成储存电荷.每个象素的储存电荷量和与之对应范围内的入射X射线光子能量与数量成正比。

发展此类技术的有法国Trixell公司解像度143um2探测器(SIEMENS、Philips、汤姆逊合资)、美国GE解像度200um2探测器(收购的EG&G公司)等。

其原理见右图。

Trixell 公司（目前有西门子、飞利浦、万东、上医厂、长青、泛太平洋等厂家使用，成本约9.5万美金）用的是Csl柱状晶体结构的闪烁体涂层，此种结构可以减少可见光的闪射，但由于工艺复杂难以生成大面积平板，所以采用四块小板拼接成17″×17″大块平板，拼接处图像由软件弥补。

GE、佳能（佳能、东芝、岛津使用）的平板是使用Csl或Gd2O2S:Tb涂层，因不是柱状晶体结构，所以能量损失较Trixell严重。

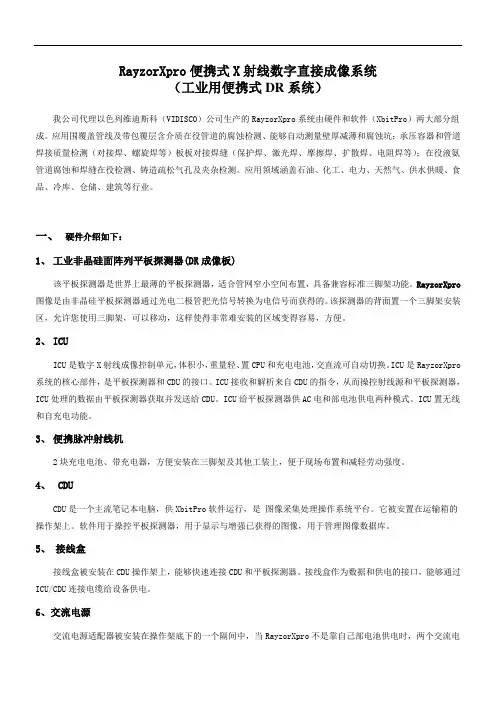

RayzorXpro便携式X射线数字直接成像系统（工业用便携式DR系统）我公司代理以色列维迪斯科（VIDISCO）公司生产的RayzorXpro系统由硬件和软件（XbitPro）两大部分组成。

应用范围覆盖管线及带包覆层含介质在役管道的腐蚀检测、能够自动测量壁厚减薄和腐蚀坑；承压容器和管道焊接质量检测（对接焊、螺旋焊等）板板对接焊缝（保护焊、激光焊、摩擦焊、扩散焊、电阻焊等）；在役液氨管道腐蚀和焊缝在役检测、铸造疏松气孔及夹杂检测。

应用领域涵盖石油、化工、电力、天然气、供水供暖、食品、冷库、仓储、建筑等行业。

一、硬件介绍如下：1、工业非晶硅面阵列平板探测器(DR成像板)该平板探测器是世界上最薄的平板探测器，适合管网窄小空间布置，具备兼容标准三脚架功能。

RayzorXpro图像是由非晶硅平板探测器通过光电二极管把光信号转换为电信号而获得的。

该探测器的背面内置一个三脚架安装区，允许您使用三脚架，可以移动，这样使得非常难安装的区域变得容易，方便。

2、ICUICU是数字X射线成像控制单元，体积小，重量轻、内置CPU和充电电池，交直流可自动切换。

ICU是RayzorXpro系统的核心部件，是平板探测器和CDU的接口。

ICU接收和解析来自CDU的指令，从而操控射线源和平板探测器，ICU处理的数据由平板探测器获取并发送给CDU。

ICU给平板探测器供AC电和内部电池供电两种模式。

ICU内置无线和自充电功能。

3、便携脉冲射线机2块充电电池、带充电器，方便安装在三脚架及其他工装上，便于现场布置和减轻劳动强度。

4、CDUCDU是一个主流笔记本电脑，供XbitPro软件运行，是图像采集处理操作系统平台。

它被安置在运输箱的操作架上。

软件用于操控平板探测器，用于显示及增强已获得的图像，用于管理图像数据库。

5、接线盒接线盒被安装在CDU操作架上，能够快速连接CDU和平板探测器。

接线盒作为数据和供电的接口，能够通过ICU/CDU连接电缆给设备供电。
