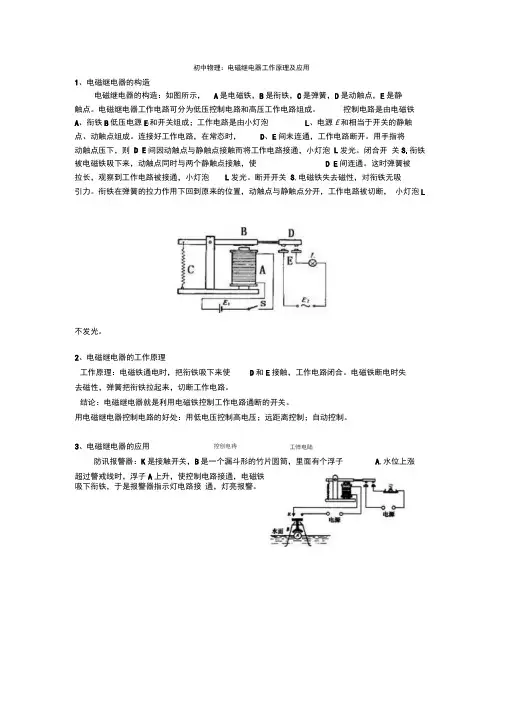

初中物理：电磁继电器工作原理及应用1、电磁继电器的构造电磁继电器的构造：如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。
电磁继电器工作电路可分为低压控制电路和高压工作电路组成。
控制电路是由电磁铁A、衔铁B低压电源E i和开关组成；工作电路是由小灯泡L、电源E和相当于开关的静触点、动触点组成。
连接好工作电路，在常态时，D、E间未连通，工作电路断开。
用手指将动触点压下，则 D E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。
闭合开关S,衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使 D E间连通。
这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。
断开开关S,电磁铁失去磁性，对衔铁无吸引力。
衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。
2、电磁继电器的工作原理工作原理：电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合。
电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。
用电磁继电器控制电路的好处：用低电压控制高电压；远距离控制；自动控制。
3、电磁继电器的应用控创电痔工悴电陆防讯报警器：K是接触开关，B是一个漏斗形的竹片圆筒，里面有个浮子A,水位上涨超过警戒线时，浮子A上升，使控制电路接通，电磁铁吸下衔铁，于是报警器指示灯电路接通，灯亮报警。
温度自动报警器：当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。
因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃不再发声。
中考题练习：1. （2010河北）如图是直流电铃的原理图。
关于电铃工作时的说法不正确的是（）A.电流通过电磁铁时，电磁铁有磁性且A端为N极B.电磁铁吸引衔铁，弹性片发生形变具有弹性势能C.小锤击打铃碗发出声音，是由于铃碗发生了振动D.小锤击打铃碗时，电磁铁仍具有磁性2. （2010天津）如图是一种水位报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A.绿灯亮C.两灯同时亮D。
电磁铁电磁继电器知识点
电磁铁和电磁继电器是电磁学中的两个重要应用。
电磁铁是一种利用电流通入导线，产生磁场，从而使铁芯有磁化现象的装置。
电磁继电器则是利用电磁铁原理制造的电学、机械一体化的零部件，用于控制或传递电信号。
电磁铁的基本原理是安培定律。
根据安培定律，电流经过导线时，会形成一个磁场。
如果将导线绕成一个圈或螺旋形，其中心就会产生一个较强的磁场，这也就是电磁铁的工作原理。
电磁铁通常由铁芯和线圈两部分组成。
铁芯是由钢片或合金制成的，用来增强磁场，线圈则是绕在铁芯上的导线。
电磁铁的应用非常广泛。
例如，电磁锁、电磁炉、电磁阀等都是利用电磁铁的原理实现的。
电磁铁的优点是可控性强、速度快、响应灵敏，但也有一些缺点，如发热量大、功耗高等。
电磁继电器是一种将电信号转换为机械运动的电器装置。
它由固定铁心、动铁心、弹簧、触头等部分组成。
当电流通过线圈时，固定铁心和动铁心之间会产生磁力，使得动铁心受到吸引而运动。
当动铁心移动到一定位置时，触头就会闭合或断开，从而控制电路的断开或闭合。
电磁继电器广泛应用于各种电气控制系统中，如家庭电器、汽车电路、机器人等。
它具有控制精度高、可靠性好、寿命长等优点，能够满足不同应用场合的需要。
综上所述，电磁铁和电磁继电器是电磁学中的两个重要应用，它们都利用电流产生磁场的原理，实现了不同的功能。
在实际应用中，我们需要根据具体情况选择不同的装置，以便更好地满足各种需求。
初三物理电磁继电器知识点一、电磁继电器的结构。
1. 主要部件。
- 电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点等部分组成。
- 电磁铁是电磁继电器的核心部件，它由线圈和铁芯组成。
当线圈中有电流通过时，电磁铁会产生磁性。
- 衔铁可以被电磁铁吸引，衔铁的运动带动动触点与静触点的接通或断开。
- 弹簧的作用是当电磁铁失去磁性时，将衔铁拉回原来的位置，使触点恢复到初始状态。
二、电磁继电器的工作原理。
1. 基本原理。
- 电磁继电器是利用电磁铁控制工作电路通断的开关。
- 当电磁铁线圈中有较小的电流通过时，电磁铁产生磁性，吸引衔铁，使动触点与静触点接触（或分离），从而接通（或断开）工作电路。
- 例如，在水位自动报警器中，当水位上升到一定高度时，控制电路中的水位传感器使电磁铁所在电路接通，电磁铁产生磁性吸引衔铁，工作电路中的警铃电路被接通，警铃发声报警。
2. 控制电路与工作电路。
- 控制电路：由电磁铁、电源、开关等组成，通常是一个低压、弱电流的电路。
这个电路的通断决定了电磁铁是否有磁性。
- 工作电路：由用电器（如电动机、灯泡、警铃等）、电源、动触点和静触点等组成，是一个高压、强电流的电路。
电磁继电器起到了用低电压、弱电流电路来控制高电压、强电流电路的作用。
三、电磁继电器的应用。
1. 实现自动控制。
- 在自动控制设备中广泛应用，如温度自动控制系统。
当温度升高到一定值时，温度传感器使控制电路中的电磁铁工作，从而控制工作电路中的制冷设备启动，降低温度。
2. 远距离操作。
- 可以实现远距离控制。
例如，在大型工厂中，操作人员可以在控制室通过控制电路中的开关，利用电磁继电器来控制工作电路中的大型机器设备的启动和停止，避免操作人员直接接触高电压、强电流设备，保障人身安全。
3. 用低电压控制高电压。
- 在电力系统中，利用电磁继电器，用安全的低电压电路控制高电压电路的通断。
如变电站中的一些控制操作，通过电磁继电器可以方便、安全地控制高压线路的连接和断开。

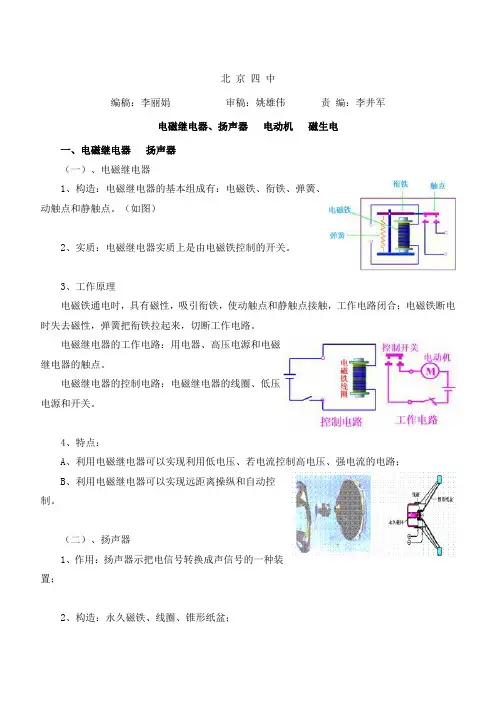

北京四中编稿：李丽娟审稿：姚雄伟责编：李井军电磁继电器、扬声器电动机磁生电一、电磁继电器扬声器（一）、电磁继电器1、构造：电磁继电器的基本组成有：电磁铁、衔铁、弹簧、动触点和静触点。
（如图）2、实质：电磁继电器实质上是由电磁铁控制的开关。
3、工作原理电磁铁通电时，具有磁性，吸引衔铁，使动触点和静触点接触，工作电路闭合；电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
电磁继电器的工作电路：用电器、高压电源和电磁继电器的触点。
电磁继电器的控制电路：电磁继电器的线圈、低压电源和开关。
4、特点：A、利用电磁继电器可以实现利用低电压、若电流控制高电压、强电流的电路；B、利用电磁继电器可以实现远距离操纵和自动控制。
（二）、扬声器1、作用：扬声器示把电信号转换成声信号的一种装置；2、构造：永久磁铁、线圈、锥形纸盆；3、原理：通电线圈通电产生磁性后与永久磁铁发生作用，通以一定方向的电流时，两者相吸，通电线圈带动纸盆向左运动；当电流方向改变时，线圈带动纸盆向右运动；电流的大小影响纸盆震动的幅度，于是扬声器就发出了随电流变化的声音。
二、电动机（一）、磁场对通电导线的作用通电的导体在磁场力受到力的作用，通电导体在磁场中受到的力的方向与电流的方向和磁场的方向有关。
（二）、直流电动机1、定义：利用直流电源供电的电动机叫直流电动机；2、原理：根据通电线圈在磁场中受到力的作用而发生转动的原理制成的。
它工作时将电能转化为机械能。
3、构造：磁铁、线圈、换向器和电刷；换向器是由两个铜制半环构成的。
换向器的作用是每当线圈刚转过平衡位置时，自动改变通入线圈中的电流方向，使线圈连续转动。
三、磁生电（一）、电磁感应现象1、电磁感应现象：英国物理学家法拉第，经过不懈的努力，于1831年发现了电磁感应现象。
闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫做电磁感应现象，产生的电流叫感应电流。
感应电流的方向跟导体切割磁感线运动的方向和磁场的方向有关。

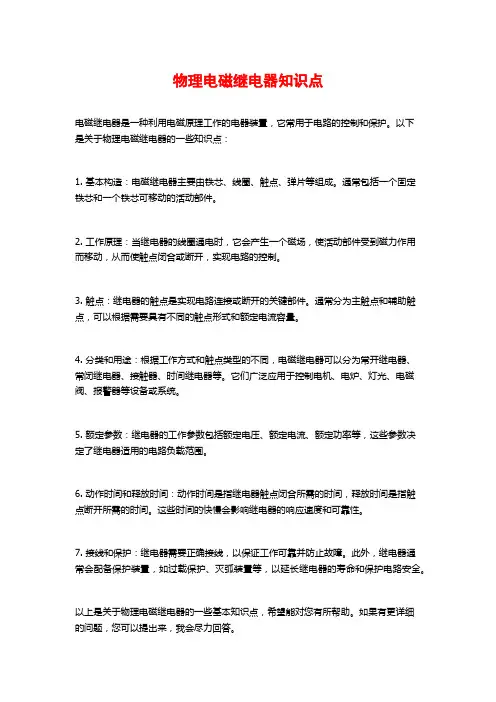

物理电磁继电器知识点
电磁继电器是一种利用电磁原理工作的电器装置，它常用于电路的控制和保护。
以下
是关于物理电磁继电器的一些知识点：
1. 基本构造：电磁继电器主要由铁芯、线圈、触点、弹片等组成。
通常包括一个固定
铁芯和一个铁芯可移动的活动部件。
2. 工作原理：当继电器的线圈通电时，它会产生一个磁场，使活动部件受到磁力作用
而移动，从而使触点闭合或断开，实现电路的控制。
3. 触点：继电器的触点是实现电路连接或断开的关键部件。
通常分为主触点和辅助触点，可以根据需要具有不同的触点形式和额定电流容量。
4. 分类和用途：根据工作方式和触点类型的不同，电磁继电器可以分为常开继电器、
常闭继电器、接触器、时间继电器等。
它们广泛应用于控制电机、电炉、灯光、电磁阀、报警器等设备或系统。
5. 额定参数：继电器的工作参数包括额定电压、额定电流、额定功率等，这些参数决
定了继电器适用的电路负载范围。
6. 动作时间和释放时间：动作时间是指继电器触点闭合所需的时间，释放时间是指触
点断开所需的时间。
这些时间的快慢会影响继电器的响应速度和可靠性。
7. 接线和保护：继电器需要正确接线，以保证工作可靠并防止故障。
此外，继电器通
常会配备保护装置，如过载保护、灭弧装置等，以延长继电器的寿命和保护电路安全。
以上是关于物理电磁继电器的一些基本知识点，希望能对您有所帮助。
如果有更详细
的问题，您可以提出来，我会尽力回答。

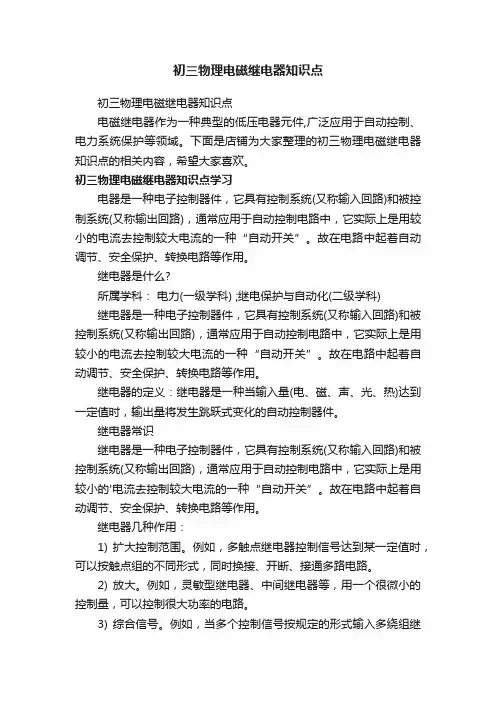

初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是为大家的初三物理电磁继电器知识点的相关内容，希望大家喜欢。
电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、保护、转换电路等作用。
继电器是?所属学科：电力(一级学科) ;继电保护与自动化(二级学科) 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器的定义：继电器是一种当输入量(电、磁、声、光、热)到达一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器几种作用：1) 扩大控制范围。
例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4) 自动、遥控、监测。
例如，自动装置上的继电器与电器一起，可以组成程序控制线路，从而实现自动化运行。
电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
可能你还不知道，电磁继电器目前已经广泛应用于家用产品，如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。

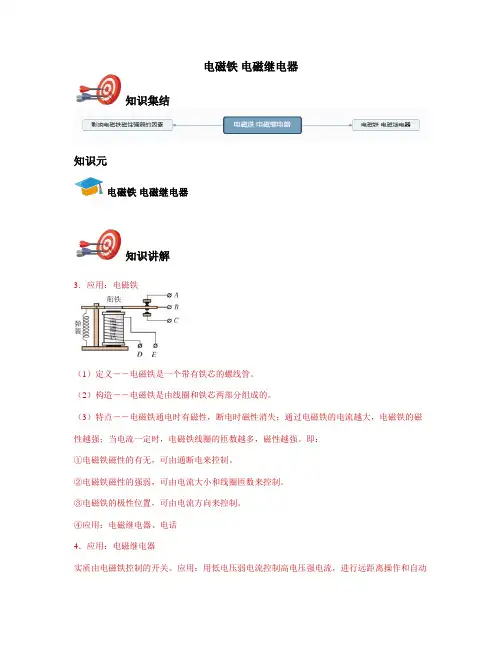

电磁铁电磁继电器知识集结知识元电磁铁电磁继电器知识讲解3．应用：电磁铁（1）定义――电磁铁是一个带有铁芯的螺线管。
（2）构造――电磁铁是由线圈和铁芯两部分组成的。
（3）特点――电磁铁通电时有磁性，断电时磁性消失；通过电磁铁的电流越大，电磁铁的磁性越强；当电流一定时，电磁铁线圈的匝数越多，磁性越强。
即：①电磁铁磁性的有无，可由通断电来控制。
②电磁铁磁性的强弱，可由电流大小和线圈匝数来控制。
③电磁铁的极性位置，可由电流方向来控制。
④应用：电磁继电器、电话4．应用：电磁继电器实质由电磁铁控制的开关。
应用：用低电压弱电流控制高电压强电流，进行远距离操作和自动控制。
结构――电磁继电器的主要部件是电磁铁、衔铁、弹簧和触点。
原理――如图所示，是一个利用电磁继电器来操纵电动机的电路。
其中电源E1、电磁铁线圈、开关S1组成的控制电路；而电源E2、电动机M、开关S2和触点、开关S组成工作电路。
当S1闭合时，电磁铁线圈中有电流通过，电磁铁将衔铁吸下，触点开关接通，电动机便转动起来；当断开S1时，电磁铁中失去电流，电磁铁失去磁性，弹簧使衔铁上升，触点开关断开，电动机停止运转。
作用――使用继电器不仅可保证操作人员的安全，而且能帮助人们实现遥控和生产自动化。
例题精讲电磁铁电磁继电器例1.如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快；当没有人乘梯时，电动机转速减慢减少耗电。
下列选项正确的是（）A．电磁铁上端是N极B．电磁铁的工作原理与发电机的工作原理相同C．R的阻值随压力的增大而减小D．电动机的工作原理是电磁感应例2.如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入了一段金属丝，电源和金属丝相连，当温度达到设定值，电铃报警。
下列说法不正确的是（）A．电磁铁的工作原理是电流的磁效应B．温度升高至78℃时，电铃报警C．若将温度计上端的金属丝向下调整，则报警温度会降低D．电铃工作时，电磁铁a端为N极例3.如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。

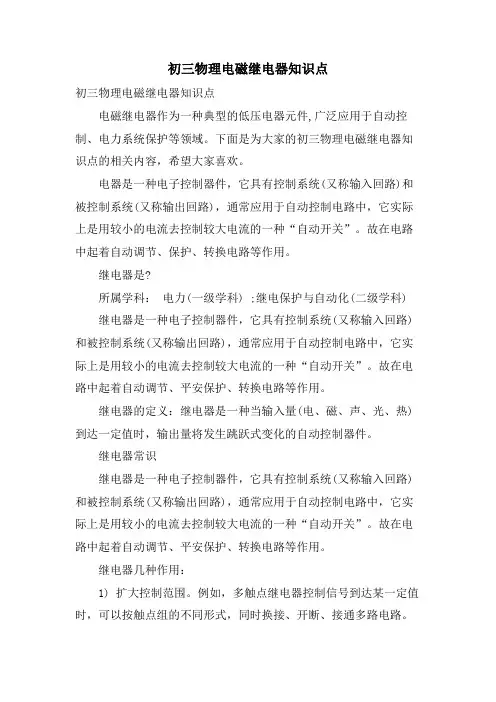

初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是店铺为大家整理的初三物理电磁继电器知识点的相关内容，希望大家喜欢。
初三物理电磁继电器知识点学习电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器是什么?所属学科：电力(一级学科) ;继电保护与自动化(二级学科)继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器的定义：继电器是一种当输入量(电、磁、声、光、热)达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的'电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器几种作用：1) 扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4) 自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
初三物理电磁继电器的发展电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
电磁继电器工作原理电磁继电器是一种常见的电气控制元件，它具有开关功能，可以通过控制小电流来控制大电流的通断。
本文将介绍电磁继电器的工作原理及其应用。
一、工作原理电磁继电器由电磁铁和触点组成。
触点包括静态触点和动态触点。
静态触点通常用于控制电路的开关，而动态触点则用于控制电路的导通与断开。
电磁铁由线圈和铁芯组成。
当通过线圈通入直流或交流电流时，线圈会产生磁场。
该磁场使铁芯受力，引起动态触点和静态触点的动作。
当电流通过线圈时，线圈中的磁场会吸引铁芯，使动态触点与静态触点闭合，电路通断。
当电流停止通过线圈时，磁场消失，铁芯退回，动态触点与静态触点打开，电路断开。
二、类型及特点1. 小功率继电器：适用于控制小电流的电路，具有响应速度快、抗干扰能力强、占用空间小等特点。
2. 大功率继电器：适用于控制大电流的电路，具有可靠性高、散热能力强、可承受高负载等特点。
3. 时间继电器：具有定时功能，可根据需求设定特定的时间参数，在规定时间内实现电路的控制。
4. 热继电器：适用于长时间工作的电路，具有过载保护功能，在电流过大时能够自动切断电路，起到保护电气设备的作用。
5. 磁保持继电器：通过产生永久磁场来保持其状态，无需外界电源维持其工作。
三、应用领域电磁继电器广泛应用于各个领域，以下是一些常见的应用场景：1. 机电设备控制：电磁继电器可以控制起动、停止、转向等机电设备的运行，如电动机、风扇等。
2. 电力系统：电磁继电器在电力系统中起到重要的作用，可以用于高压开关、保护装置、电力监控等方面。
3. 汽车电子：电磁继电器在汽车电子系统中广泛应用，如车灯控制、喇叭控制、电动窗控制等。
4. 冰箱空调：电磁继电器可用于控制冰箱和空调中的压缩机、风扇、温度传感器等。
5. 自动化生产线：电磁继电器在自动化生产线上用于控制各种设备的运行，保证生产线的正常运转。
总结：电磁继电器通过控制小电流来控制大电流的通断，具有快速响应、可靠性高、适用范围广等优点。
电磁继电器工作原理电磁继电器是一种利用电磁原理来控制大电流的开关装置。
它由铁芯、线圈、触点和外壳等部分组成。
在电路中，电磁继电器可以起到开关、保护、变换电路等作用。
那么，电磁继电器是如何工作的呢？接下来我们就来详细了解一下电磁继电器的工作原理。
首先，当电流通过电磁继电器的线圈时，线圈内会产生磁场，这个磁场会使得铁芯受到吸引或排斥的力，从而使得铁芯上的触点发生动作。
这就是电磁继电器的基本工作原理。
通过控制线圈中的电流大小和方向，可以控制触点的开闭，从而实现对电路的控制。
其次，电磁继电器的工作原理还涉及到触点的材料和结构。
在电磁继电器中，触点通常采用银合金材料，这是因为银合金具有良好的导电性和耐磨性，可以保证触点的可靠导电和长期稳定工作。
触点的结构设计也非常重要，它需要能够在接通和断开电路时保持稳定的触点压力和接触面积，以减小触点的接触电阻和接触磨损，从而保证电磁继电器的可靠性和长寿命。
另外，电磁继电器的工作原理还涉及到外部负载的控制。
电磁继电器可以控制大电流的负载，比如控制电动机、加热器、照明设备等。
通过电磁继电器的开闭控制，可以实现对这些负载的启停、正反转、温度调节等功能。
这为电路的控制和保护提供了便利。
最后，需要注意的是，电磁继电器在工作时会产生电磁干扰和电磁吸引。
电磁干扰会影响电路中其他设备的正常工作，因此在设计和使用电磁继电器时需要注意电磁兼容性。
而电磁吸引则可能导致触点的粘连和寿命缩短，因此需要在设计和制造电磁继电器时采取相应的措施，如安装避雷器、采用特殊的触点结构等。
综上所述，电磁继电器的工作原理涉及到电磁原理、触点材料和结构、外部负载控制以及电磁干扰和电磁吸引等方面。
了解电磁继电器的工作原理，有助于我们更好地应用和维护电磁继电器，确保电路的正常运行和设备的安全可靠。
希望以上内容能够对大家有所帮助。
电磁继电器
电磁继电器是一种利用电磁系统自动接通或切断受控电路的控制器件。
电磁继电器主要由感受机构（线圈和铁芯）、传动机构（衔铁和返回弹簧）、执行机构（动触头和静触头）三部分组成。
电磁继电器被广泛用于控制、执行、保护、调节和传递信息等目的，是自动控制系统、遥控系统和通信系统的重要元件。
例如，在强电流技术中需要广泛应用电磁继电器保护机器、变压器、电动机等不受短路电流和其他不正常现象的损害，防止过量电流的“过电流继电器”是这类应用的典型代表。
它的线圈串联在需要保护的线路中，当电路电流超过极限值时，继电器吸合衔铁，使与衔铁有机械联系的开关断开。
引起电磁继电器动作的因素，除电流外，还有电压、电阻、功率等。
如常用保护电动机的“欠电压继电器”，当电压降到规定值以下时，使电动机电路断开以保护电动机，使它在电压恢复时不致在起动电阻已短接的条件下启动。
1。
2018初中物理电学知识点：电磁继电器
电磁继电器
扬声器
1、继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
实质上它就是利用电磁铁来控制工作电路的一种开关。
2、电磁继电器由电磁铁、衔铁、簧片、触点组成;其工作电路由低压控制电路和高压工作电路两部分组成。
3、扬声器是把电信号转换成声信号的一种装置。
它主要由固定的永久磁体、线圈和锥形纸盆构成。
电动机
1、通电导体在磁声中会受到力的作用。
它的受力方向跟电流方向、磁感线方向有关。
2、电动机由两部分组成：能够转动的部分叫转子;固定不动的部分叫定子。
3、当直流电动机的线圈转动到平衡位置时，线圈就不再转动，只有改变线圈中的电流方向，线圈才能继续转动下去。
这一功能是由换向器实现的。
换向器是由一对半圆形铁片构成的，它通过与电刷的接触，在平衡位置时改变电流的方向。
实际生活中电动机的电刷有很多对，而且会用电磁场来产生强磁场。
