利用系数法道路照度计算书

市政道路照明度公式（范文模版）第一篇：市政道路照明度公式（范文模版）道路照度手算公式：Ｅ＝φＮＵ／ＫＢＤＥ道路照度φ灯具光通量Ｎ路灯为对称布置时取２，单侧和交错布置时取１Ｕ利用系数K混泥土路面取1.3，沥青路面取2B路面宽度D电杆间距Ｅ＝φＮＵM／SWφ灯具光通量Ｎ路灯为对称布置时取２，单侧和交错布置时取１Ｕ利用系数M为维护系数S为灯间距W为道路宽度Ｕ—利用系数，取值０．８～０．７５；Ｍ—维护系数，取值０．６～０．７；光效要考虑灯具损失，LED一般为60LM/W，光源功率取输出功率。

采用工程计算法来计算路面的平均亮度，其计算公式如下：Ｌｒ＝ＦＵＭ/ＫＷＳ式中，Ｌｒ—路面平均亮度，一般取Ｌｒ＝２ｃｄ/ｍ２；Ｆ—光源光通量（lm）；Ｕ—利用系数，取值０．８～０．７５；Ｍ—维护系数，取值０．６～０．７；Ｗ—道路宽度（ｍ）；Ｓ—安装距离（ｍ）；Ｋ—平均照度换算系数，沥青路面Ｋ取１５，混凝土路面Ｋ取２０.在实际工程计算中，应根据道路的宽度，所选用照明器的光通量来计算安装距离Ｓ。

在实际工程验收测量中，测量平均照度比测量路面平均亮度更容易，路面平均亮度Ｌｒ可通过下式用平均照度验算：Ｌｒ＝Ｅｒ/ｑ＝（Φ×Ｎ×ＵＦ×Ｋ）/ｑ×Ａ式中，Ｌｒ—路面平均亮度（ｃｄ/ｍ２）；Ｅｒ—平均照度（lx）；Φ—单个光源的光通量（lm）；Ｎ—光源的盏数；ＵＦ—光通量利用系数；Ｋ—灯具维护系数；Ａ—照明面积（ｍ２）；ｑ—平均照度核算系数，对于沥青路面取值１５，对混凝土路面取值１０.第二篇：市政道路1、土基:开工之前,对施工现场图样进行调查,看那些适合用作回填土,或者现场原状土都有那些分类,有什么缺陷。

这一步需要作素土的标打击实（有轻型和重型区分，主要看设计图纸对现场压实度要求是那种了）；做最佳含水量，最大干密度，有的需要作液限和塑限，这种主要是设计要求相对密度。

对于特殊土质还得作腐殖质含量、颗粒分析等。

照度的计算方法，有利用系数法、概算曲线法、比功率法和逐点计算法等。

(一)利用系数法1、利用系数的概念照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示，即u=φe/nφ利用系数u与下列因数有关：1)、与灯具的型式、光效和配光曲线有关。

2)、与灯具悬挂高度有关。

悬挂越高，反射光通越多，利用系数也越高。

3)、与房间的面积及形状有关。

房间的面积越大，越接近于正方形，则由于直射光通越多，因此利用系数也越高。

4)、与墙壁、顶棚及地板的颜色和洁污情况有关。

颜色越浅，表面越洁净，反射的光通越多，因而利用系数也越高。

2、利用系数的确定利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定。

房间的受照空间特征用一个“室空间比”(room cabin rate，缩写为RCR)的参数来表征。

如图8-12所示，一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。

对于装设吸顶灯或嵌入式灯具的房间，没有顶棚空间；而工作面为地面的房间，则无地板空间。

室空间比 RCR=5hRC(l+b)/lb：公式中hRC，代表室空间高度；l，代表房间的长度；b，代表房间的宽度。

根据墙壁、顶棚的反射系数(参看表8-1)及室空间比RCR，就可以从相应的灯具利用系数表中查出其利用系数。

3、按利用系数法计算工作面上的平均照度由于灯具在使用期间，光源本身的光效要逐渐降低，灯具也要陈旧脏污，被照场所的墙壁和顶棚也有污损的可能，从而使工作面上的光通量有所减少，所以在计算工作面上的实际平均照度时，应计入一个小于1的“减光系数”。

因此工作面上实际的平均照度为Eav=uKnφ/A公式中：u，代表利用系数；K，代表减光系数(亦称维护系数)，参考值如表8-3所列；n，代表灯的盏数；φ，代表每盏灯发出的光通量；A，代表受照房间面积。

照度计算书工程名称：xxxx项目xx设计编号：xx建设单位：xx有限公司设计单位：xx规划设计有限公司计算人：校对人：审核人：计算日期：202x年**月**日参考标准：《建筑照明设计标准》/ GB50034-2004 参考手册：《照明设计手册》第二版:计算方法：利用系数平均照度法一.消防控制室1.房间参数照度要求值:500.00LX,功率密度不超过13.50W/m2房间长度L: 12.70m房间宽度B: 4.80m计算高度H: 2.25 m2.灯具参数:型号: 荧光灯T5单灯具光源数:1个灯具光通量: 2600lm灯具光源功率:26.00W镇流器类型: 电子镇流器镇流器功率:2.00 W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 500.00LX4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数: 28计算照度: 502LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) =784W 实际功率密度: 12.9W/m25.校验结果:要求平均照度:500.00LX实际计算平均照度:502LX符合规范照度要求!实际功率密度: 12.9W/m2符合规范节能要求!二.配电房1.房间参数照度要求值:200.00LX,功率密度不超过--W/m2房间长度L: 8.00m房间宽度B: 6.90 m计算高度H: 2.25 m2.灯具参数:型号: 荧光灯T5单灯具光源数:1个灯具光通量: 2660lm灯具光源功率:28.00W镇流器类型: 电子镇流器镇流器功率: 2.00W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 200.00LX功率密度要求: --W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数:10计算照度: 202LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 300W 实际功率密度: 5.4W/m25.校验结果:要求平均照度:200.00LX实际计算平均照度:202LX符合规范照度要求!要求功率密度:--W/m2实际功率密度:5.4W/m2符合规范节能要求!三.排风机房1.房间参数照度要求值:100.00LX,功率密度不超过3.50W/m2 房间长度L: 4.10m房间宽度B: 3.80m计算高度H: 2.25 m2.灯具参数:型号: 荧光灯T5单灯具光源数:1个灯具光通量: 2000lm灯具光源功率:24.00W镇流器类型: 电子镇流器镇流器功率:2.00W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 100.00LX功率密度要求: 3.50W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数: 2计算照度: 108.00LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) =26.00W 实际功率密度: 3.3W/m25.校验结果:要求平均照度:100.00LX实际计算平均照度:108.00LX符合规范照度要求!要求功率密度:3.50W/m2实际功率密度:3.3W/m2符合规范节能要求!四.车库车道1.房间参数照度要求值:50.00LX,功率密度不超过2.00W/m2房间长度L: 7.50 m房间宽度B: 6.10 m计算高度H: 2.25 m2.灯具参数:型号: 荧光灯T5单灯具光源数:1个灯具光通量: 2660lm灯具光源功率:28.00W镇流器类型: 电子镇流器镇流器功率: 2.00W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 50.00LX功率密度要求: 2.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数: 2计算照度: 49LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 60.00W 实际功率密度: 1.2W/m25.校验结果:要求平均照度:50.00LX实际计算平均照度:49LX符合规范照度要求!要求功率密度:2.00W/m2实际功率密度:1.2W/m2符合规范节能要求!五. 消防水泵房1.房间参数照度要求值:100.00LX,功率密度不超过3.50W/m2房间长度L: 12.90 m房间宽度B: 6.90 m计算高度H: 2.25 m2.灯具参数:型号: 荧光灯T5单灯具光源数:1个灯具光通量: 2660lm灯具光源功率:28.00W镇流器类型: 电子镇流器镇流器功率: 2.00W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 100.00LX功率密度要求: 3.50W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数: 8计算照度: 100.00LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 240.00W 实际功率密度: 2.7W/m25.校验结果:要求平均照度:100.00LX实际计算平均照度:100.00LX符合规范照度要求!要求功率密度:3.50W/m2实际功率密度:2.7W/m2符合规范节能要求!六. 电梯前厅1.房间参数照度要求值:100.00LX,功率密度不超过--W/m2房间长度L: 4.60 m房间宽度B: 2.30 m计算高度H: 2.25 m2.灯具参数:型号: 吸顶灯单灯具光源数:1个灯具光通量: 1600lm灯具光源功率:16.00W镇流器类型: 电子镇流器镇流器功率: 2.00W3.其它参数:利用系数: 0.60维护系数: 0.70照度要求: 100.00LX功率密度要求: --W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数计算结果:建议灯具数: 2计算照度: 127LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 36.00W 实际功率密度: 2.5W/m25.校验结果:要求平均照度:100.00LX实际计算平均照度:127.00LX符合规范照度要求!要求功率密度:--W/m2实际功率密度:3.4W/m2符合规范节能要求!。

灯具照度计算照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数: 一般室内取0.4，体育取0.3维护系数: 一般取0.7,0.8举例 1: 室内照明: 4×5米房间，使用3×36W隔栅灯9套平均照度 ,光源总光通量×CU×MF/面积,(2500×3×9)×0.4×0.8?4?5 ,1080 Lux结论:平均照度1000Lux以上举例 2: 体育馆照明: 20×40米场地，使用POWRSPOT 1000W金卤灯 60套平均照度 ,光源总光通量×CU×MF/面积,(105000×60)×0.3×0.8?20?40 ,1890 Lux结论:平均水平照度1500Lux以上某办公室平均照度设计案例:设计条件: 办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少, 灯具解决方案:灯具采用 DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。

根据公式可求得:Eav = (33套 X 6000Lm X 0.7 X 0.8) ? (18.2米 X 10.8米)= 110880.00 ? 196.56 m2= 564.10Lux备注:照明设计必须必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下几个因素:*灯具的配光曲线*灯具的光输出比例*室内的反射率，如天花板、墙壁、工作桌面等*室内指数大小照度计算分平均照度和垂直照度平均照度计算平均照度Eav,φnUK/An为灯具数量φ灯具光通量U利用系数K为维护系数A为照明面积垂直路面点照度计算依据照度=灯的瓦数X LVD灯的光效X 灯具反射率 / (杆高X杆高 X 灯照射的球面度) 1 LVD灯的光效 70—80 lm/w(LVD灯主要光源的主要技术特性指标) 2 灯具反射率 80%(采用8K不锈钢镜面作为反射罩材料，反射率高于纯铝板镜面，可达80%以上)3 灯照射的球面度 sr= 4—4.5 ( 整个球有4 π 个球面度。

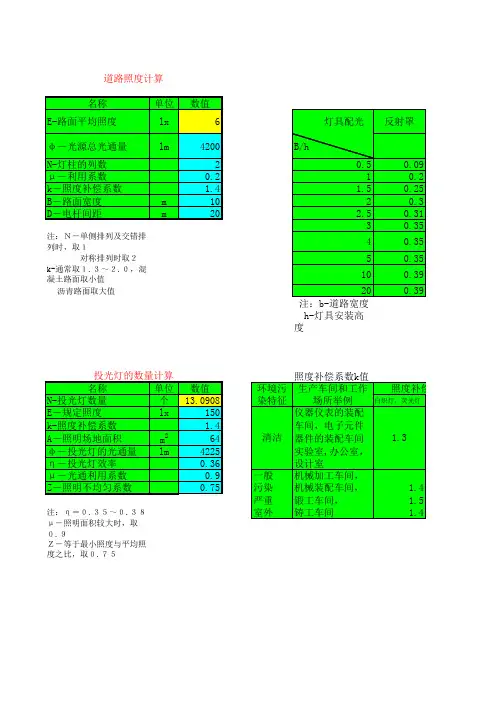

道路照度手算公式：
Ｅ＝φＮＵ／ＫＢＤ
Ｅ道路照度
φ灯具光通量
Ｎ路灯为对称布置时取２，单侧和交错布置时取１
Ｕ利用系数
K混泥土路面取1.3，沥青路面取2
B路面宽度
D电杆间距
Ｅ＝φＮＵM／SW
φ灯具光通量
Ｎ路灯为对称布置时取２，单侧和交错布置时取１
Ｕ利用系数
M为维护系数
S为灯间距
W为道路宽度
Ｕ—利用系数，取值０．８～０．７５；
Ｍ—维护系数，取值０．６～０．７；
光效要考虑灯具损失，LED一般为60LM/W，光源功率取输出功率。

采用工程计算法来计算路面的平均亮度，其计算公式如下：
Ｌｒ＝ＦＵＭ/ＫＷＳ
式中，Ｌｒ—路面平均亮度，一般取Ｌｒ＝２ｃｄ/ｍ２；
Ｆ—光源光通量（lm）；
Ｕ—利用系数，取值０．８～０．７５；
Ｍ—维护系数，取值０．６～０．７；
Ｗ—道路宽度（ｍ）；
Ｓ—安装距离（ｍ）；
Ｋ—平均照度换算系数，沥青路面Ｋ取１５，混凝土路面Ｋ取２０.
在实际工程计算中，应根据道路的宽度，所选用照明器的光通量来计算安装距离Ｓ。

在实际工程验收测量中，测量平均照度比测量路面平均亮度更容易，路面平均亮度Ｌｒ可通过下式用平均照度验算：
Ｌｒ＝Ｅｒ/ｑ＝（Φ×Ｎ×ＵＦ×Ｋ）/ｑ×Ａ
式中，Ｌｒ—路面平均亮度（ｃｄ/ｍ２）；
Ｅｒ—平均照度（lx）；
Φ—单个光源的光通量（lm）；
Ｎ—光源的盏数；
ＵＦ—光通量利用系数；
Ｋ—灯具维护系数；
Ａ—照明面积（ｍ２）；
ｑ—平均照度核算系数，对于沥青路面取值１５，对混凝土路面取值１０.。

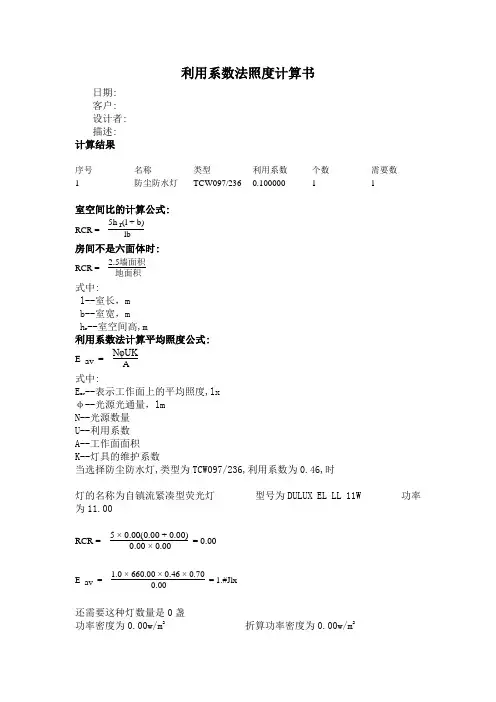

利用系数法照度计算书
日期:
客户:
设计者:
描述:
计算结果
序号名称类型利用系数个数需要数1 防尘防水灯TCW097/236 0.100000 1 1
室空间比的计算公式:
RCR = 5h r(l + b)
lb
房间不是六面体时:
RCR = 2.5墙面积地面积
式中:
l--室长，m
b--室宽，m
h
r
--室空间高,m
利用系数法计算平均照度公式:
E av= NφUK A
式中:
E
av
--表示工作面上的平均照度,lx
φ--光源光通量，lm
N--光源数量
U--利用系数
A--工作面面积
K--灯具的维护系数
当选择防尘防水灯,类型为TCW097/236,利用系数为0.46,时
灯的名称为自镇流紧凑型荧光灯型号为DULUX EL LL 11W 功率为11.00
RCR = 5 × 0.00(0.00 + 0.00)
0.00 × 0.00= 0.00
E av= 1.0 × 660.00 × 0.46 × 0.70
0.00= 1.#Jlx
还需要这种灯数量是0盏
功率密度为0.00w/m2折算功率密度为0.00w/m2。

1.道路照度计算公式：Ｅ＝φＮＵ／ＫＢＤＥ：道路照度，φ：灯具光通量，Ｎ：路灯为对称布置时取２，单侧和交错布置时取１，Ｕ：利用系数，K：混泥土路面取1.3，沥青路面取2 ，B：路面宽度，D：电杆间距2.平均照度的计算公式：E=F.U.K.N/S.WU为利用系数，k为维护系数（混泥土路面取1.3，沥青路面取2 ，S为路灯安装间距（28，30为安装间距），W为道路宽度（18为道路有效宽度），N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1）E= 2x9000x0.65x0.36/18/30＝7.8Lx （110w高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）E＝2x16000x0.65x0.36/18/30=13.8Lx （150W高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）E＝2x9000x0.65x0.36/18/28=8.35Lx （110W高压钠灯，杆高10米，间距28米，道路有效宽度：20－1－1，双排对称布置）1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路面）2、U利用系数和K维护系数，分别代表数据中哪个数值？3、公式中的F是什么数据？它对应数据中哪个数值？4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据在新的计算中如何得到1、上边举例的数据中，2是代表对称布置取22、U利用系数=0.65,K维护系数=0.363、公式中的F是光通量，它对应数据是9000和160004、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据都是根据所选择的灯具和光源的类型得到的。

3.路灯灯具布置设计以30米宽的混凝土路面道路为例，假设该道路为次干路，车流较多，车速较快，则可选择双侧对称布置。

灯具高度H=8.5米，间距S=25米，灯具悬挑长2米，则有效路宽为26米，根据国家照明标准要求，其照明平均照度Eav不低于5.6Lx，照度均匀度Emin/ Eav 不小于0.35。

照度的计算方法照度的计算方法，有利用系数法、概算曲线法、比功率法和逐点计算法等。

这里重点讲述利用系数法计算照度的方法：1、利用系数的概念照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示，即u=φe/nφ利用系数u与下列因数有关：1)、与灯具的型式、光效和配光曲线有关。

2)、与灯具悬挂高度有关。

悬挂越高，反射光通越多，利用系数也越高。

3)、与房间的面积及形状有关。

房间的面积越大，越接近于正方形，则由于直射光通越多，因此利用系数也越高。

4)、与墙壁、顶棚及地板的颜色和洁污情况有关。

颜色越浅，表面越洁净，反射的光通越多，因而利用系数也越高。

2、利用系数的确定利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定。

房间的受照空间特征用一个“室空间比”(room cabin rate，缩写为RCR)的参数来表征。

如图8-12所示，一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。

对于装设吸顶灯或嵌入式灯具的房间，没有顶棚空间；而工作面为地面的房间，则无地板空间。

室空间比RCR=5hRC(l+b)/lb：公式中hRC，代表室空间高度；l，代表房间的长度；b，代表房间的宽度。

根据墙壁、顶棚的反射系数(参看表8-1)及室空间比RCR，就可以从相应的灯具利用系数表中查出其利用系数。

3、按利用系数法计算工作面上的平均照度由于灯具在使用期间，光源本身的光效要逐渐降低，灯具也要陈旧脏污，被照场所的墙壁和顶棚也有污损的可能，从而使工作面上的光通量有所减少，所以在计算工作面上的实际平均照度时，应计入一个小于1的“减光系数”。

因此工作面上实际的平均照度为Eav=uKnφ/A公式中：u，代表利用系数；K，代表减光系数(亦称维护系数)n，代表灯的盏数；φ，代表每盏灯发出的光通量；A，代表受照房间面积。

照度计算书参考标准：《建筑照明设计标准》/ GB50034-2013计算方法：利用系数平均照度法参数要求1，办公室、会议室照度要求值:300.00LX,功率密度不超过9.0W/㎡2，中餐厅照度要求值:200.00LX,功率密度值不超过9.0 W/㎡3，公共走道照度要求值:100.00LX,功率密度值不超过4.0 W/㎡4，展示中心照度要求值:200.00LX,功率密度值不超过9.0 W/㎡5，厨房照度要求值:100.00LX,功率密度值不超过6.0 W/㎡6，卫生间照度要求值:75.00LX,功率密度值不超过3.5W/㎡7，楼梯间照度要求值:50LX8，电梯厅照度要求值:75LX利用系数: 0.60 维护系数: 0.80（厨房维护系数0.6）校验结果:1，办公室、会议室要求平均照度:300.00LX实际计算平均照度:275LX符合规范照度要求!要求功率密度:9.0W/㎡实际功率密度:6W/㎡符合规范节能要求!2，中餐厅要求平均照度:200.00LX实际计算平均照度:190LX符合规范照度要求!要求功率密度:9.0W/㎡实际功率密度:6.5W/㎡符合规范节能要求!3，公共走道要求平均照度:100.00LX 实际计算平均照度:100LX 符合规范照度要求!要求功率密度:4.0W/㎡实际功率密度:3.0W/㎡符合规范节能要求!4，展示中心要求平均照度:200.00LX 实际计算平均照度:190LX 符合规范照度要求!要求功率密度:9.0W/㎡实际功率密度:7.8W/㎡符合规范节能要求!5，厨房要求平均照度:100.00LX 实际计算平均照度:100LX 符合规范照度要求!要求功率密度:6.0W/㎡实际功率密度:5.5W/㎡符合规范节能要求!6，卫生间要求平均照度:75.0LX实际计算平均照度:75.0LX 符合规范照度要求!要求功率密度:3.5W/㎡实际功率密度:3.0W/㎡符合规范节能要求!。
