第一章绪论1、模具制造的基本要求是什么？（1）制造精度高（2）使用寿命长（3）制造周期短（4）模具成本低2、模具制造的主要特点是什么？（1）制造质量要求高（2）形状复杂（3）模具生产为单件、多品种生产（4）材料硬度高3、模具主要零件的精度是如何确定的？模具精度主要由其制品精度和模具结构的要求来决定的。
为了保证制品精度，模具的工作部分精度通常要比制品精度高2~4级；模具结构对上、下模之间配合有较高的要求，为此组成模具的零部件都必须有足够高的制造精度，否则将不可能生产出合格的制品，甚至会使模具损坏。
第二章模具机械加工的基本理论1、何谓设计基准，何谓工艺基准？（1）设计基准：在零件图上用以确定其他点、线、面的基准，称为设计基准。
（2）工艺基准：零件在加工和装配过程中所使用的基准，称为工艺基准。
按工艺基准用途不同，又分为定位基准、测量基准和装配基准。
2、如何正确安排零件热处理工序在机械加工中的位置？（1）预先热处理：预先热处理包括退火、正火、时效和调质。
这类热处理的目的是改善加工性能，消除内应力和为最终热处理作组织准备，其工序位置多在粗加工前后。
（2）最终热处理：最终热处理包括各种淬火、回火、渗碳和氮化处理等。
这类热处理的目的主要是提高零件材料的硬度和耐磨性，常安排在精加工前后。
3、制约模具加工精度的因素主要有哪些？（1）工艺系统的几何误差对加工精度的影响。
（2）工艺系统受力变形引起的加工误差。
（3）工艺系统的热变形对加工精度的影响。
4、工艺系统热变形是如何影响加工精度的？在机械加工过程中，工艺系统会受到各种热的影响而产生温度变形，一般也称为热变形。
这种变形将破坏刀具与工件的正确几何关系和运动关系，造成工件的加工误差。
另外工艺系统热变形还影响加工效率。
5、如何理解表面完整性与表面粗糙度？机械加工表面质量也称表面完整性，它主要包含两个方面的内容：○1○2○3○4（1）表面的几何特征表面粗糙度表面波度表面加工纹理伤痕○1○2○3（2）表面层力学物理性能表面层加工硬化表层金相组织的变化表面层残余内应力6、加工细长轴时，工艺系统应作如何考虑？7、如何正确拟定模具机械加工工艺路线？工艺路线的拟定是制定工艺过程的总体布局。
《模具制造工（初级）》培训大纲模具制造工（初级）的培训模块分为六个模块：1、基础知识2、模具设计、模具工艺方案设计及分析3、模具结构设计及制造工艺编制4、模具零部件制造5、模具的总装和调试6、安全文明生产《基础知识》培训大纲一、模块培训的基本要求1、掌握基本的绘图技法2、能够进行模具装配图的识读和简单装配图的绘制3、掌握模具测量的基本知识和基础测量方法4、掌握金属材料性能及其热处理方法5、了解常用模具材料的牌号和特性，掌握模具材料的合理选用二、培训要求及内容单元1 机械制图培训要求：1、掌握绘图的基本知识2、掌握零件图、联接件、简单装配图的画法3、掌握识读和绘制模具装配图的方法和步骤培训内容：1、机械制图基础1.1 绘图基本知识1.1.1绘图工具的用法和维护1.1.2几何作图（如圆的等分、圆弧连接、斜度和锥度的画法）1.2 零件图的画法1.2.1测绘步骤和方法1.2.2零件图尺寸和技术要求的标注1.2.3测绘零件图和工作图1.2.4零件图识读方法1.3 联接件的画法1.3.1螺纹联接件的标记及联接画法1.3.2圆柱齿轮、直齿圆锥齿轮的规定画法（啮合画法）1.3.3键、销及其联接画法1.3.4弹簧的规定画法1.3.5三角皮带、链轮、棘轮等零件图的分析1.4 简单装配图的画法1.4.1装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.4.2装配图的表达方法1.4.3装配图的尺寸标注1.4.4装配图的视图选择和画装配图的步骤1.5 模具装配图的视图表达及画法1.5.1模具装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.5.2模具装配图的表达方法1.5.3模具装配图的尺寸标注1.5.4模具装配图的视图选择和画装配图的步骤1.6 实训1.6.1零件图识读和测绘1.6.2联接件分析和测绘1.6.3识读装配图（识读方法、步骤、测画零件图）1.6.4识读模具装配图的（识读方法、步骤、测画零件图等）单元2 量具及技术测量培训要求：1、掌握常用量具、量仪的使用方法和各种间接测量方法2、掌握常用的技术测量的方法并能进行测量计算3、掌握测量误差的种类并能分析其产生原因及特点4、熟悉公差配合的标准、了解形位公差检测方法培训内容：1、量具及工作原理1.1 常用精密量具、量仪的结构及工作原理1.1.1技术测量的基本概念1.1.2模具检验的常规量具1.1.3模具检验的专用量具1.1.4工具显微镜1.1.5投影仪1.1.6三坐标测量仪简介1.2 实训1.2.1常用量具测量2、测量技术2.1 测量误差的种类、产生原因及特点2.3.1测量误差的种类特点及产生的原因2.3.1常用解决测量误差的方法2.2 公差配合2.2.1互换性概念2.2.2公差及配合标准的基本规定2.3 实训2.3.1公差及配合标准的应用2.3.2形位公差的名称、意义、代号及标注2.3.3位置公差的名称、意义、代号及标注单元3 金属材料及热处理培训要求：1、掌握常用金属材料的性能及牌号2、了解模具材料及热处理要求3、掌握模具材料的合理选用培训内容：1、常用金属材料1.1 常用金属的性能1.1.1金属材料的力学性能1.1.2纯金属的结构及结晶1.1.3合金及其组织1.1.4铁碳合金相图1.2 常用金属的性能、用途及牌号2、常用金属材料热处理2.1 常用模具材料及热处理要求2.1.1合金模具钢的机械性能2.1.2国内外模具钢的牌号、性能特点及应用2.2 钢热处理和常用模具钢的热处理2.2.1钢在加热及（或冷却）时的组织转变2.2.2钢的预先热处理（退火和正火）2.2.3钢的最终热处理（淬火和回火）2.2.4钢的表面热处理（火焰淬火、感应淬火、和化学热处理）2.2.5常用热处理过程中可能出现的缺陷及防止方法2.3 实训2.3.1钢的热处理三、课时分配表《模具设计、模具工艺方案设计及分析》培训大纲一、模块培训的基本要求1、了解模具的分类及模具技术2、掌握冲压工艺、工序排样、冲模的典型结构及主要零件的加工工艺3、了解常用塑料的牌号和工艺特性，掌握注射模成型工艺4、掌握注射模的典型结构、浇注系统及产品结构工艺性5、了解压铸模的一般结构及成型工艺二、培训要求及内容单元1 冲压工艺及冲压模培训要求：1、掌握冲压工艺和冲裁件的排样2、掌握冲裁模、复合冲裁模的结构、有关计算和工作零件的制造工艺3、掌握级进冲裁模的结构和排样4、掌握弯曲模、拉深模的典型结构、弯曲回弹和模具间隙及相关系数的确定5、掌握冲裁模、复合冲裁模的装配、间隙调整及试冲方法培训内容：1、冲压工具和冲压模1.1 模具的基本结构及分类1.2 冲裁模1.2.1冲压工艺及冲裁工序1.2.2冲裁模的结构和冲裁力的计算1.3 级进冲裁模1.3.1级进冲裁模的概述1.3.2级进冲裁模的结构1.4 复合冲裁模1.4.1复合冲裁模的基本概念1.4.2复合冲裁模的结构1.4.3实训4 模具总装图的结构阅读1.5 弯曲模1.5.1弯曲模的类型1.5.2弯曲模间隙及回弹1.6 拉深模1.6.1拉深模的结构1.6.2拉深模间隙的确定1.7 实训1.7.1冲裁模工作零件的制造工艺编制1.7.2冲裁模的装配及试冲1.7.3级进冲裁模的排样及计算1.7.4弯曲模凸凹模圆角半径及回弹量计算单元2 塑料成型工艺及注射模培训要求：1、了解常用塑料的牌号和工艺特性2、掌握注射成型工艺，工艺参数对制品的影响3、掌握注射模的典型结构、成型件尺寸计算及有关机构4、了解塑料成型的压注模、压缩模和相关工艺培训内容：1、塑料成型工艺1.1 常用塑料和助剂1.1.1塑料及其分类1.2 注射成型工艺1.2.1注射成型工艺过程1.2.2注射温度1.3注射模浇注系统1.3.1浇注系统的组成及选用1.3.2浇口的类型及选择1.3.3分流道1.3.4冷料穴和拉料杆1.4 实训1.4.1注射成型工艺参数及制品缺陷分析2、注射模2.1 注射模的结构2.1.1单分型面注射模的基本组成2.1.2合模导向机构2.1.3脱模机构2.1.4侧向分型抽芯机构2.2 注射模的分型面及成型零件2.2.1注射模的分型面及锁模力的计算2.2.2注射模的成型零件2.3 塑料成型的压注模和压缩模2.3.1塑料成型的压注模2.3.2塑料成型的压缩模2.4 实训2.4.1注射模的分型面选择及成型零件的尺寸计算2.4.2注射模主要零件的工艺编制及注射工艺试模单元3 压铸模培训要求：1、了解压铸工艺及特点2、熟悉压铸模的一般结构3、掌握压铸模加工及装配工艺的特点培训内容：1、压铸模1.1 压铸工艺及特点1.2 压铸模的结构1.3 压铸模加工及装配工艺的特点1.4 实训1.4.1压铸模装配和工艺编制三、课时分配表《模具结构设计及制造工艺编制》培训大纲一、模块培训的基本要求1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析和机械加工工艺路线的制定3、掌握常用金切设备的型号、规格、性能、传动性能和调整方法4、掌握零件的机械加工方法，刀、量、夹具的使用二、培训要求及内容单元1 机械制造工艺基础培训要求：1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析3、掌握零件机械加工工艺路线的制定培训内容：1、机械制造工艺1.1 机械制造工艺规程1.1.1机械制造工艺原理1.1.2制造工艺规程的基本知识1.1.3编制工艺规程的原则1.2. 机械制造工艺基准1.2.1工艺基准及选择1.3. 机械加工工艺路线1.3.1零件图的工艺分析1.3.2机械加工工艺路线的制定1.3.3工艺文件的格式及应用1.4 零件制造工艺规程的编制1.4.1切削余量选择的基本要求1.4.2制造工艺的选配（机床、刀具的种类及牌号的选用）1.4.3工序具体内容的确定1.4.4零件制造工艺规程的编制1.5. 夹具的定位原理和分类1.5.1夹具的定位原理1.5.2夹具的分类1.6 机床夹具1.6.1机床夹具的选用1.6.2工件在机床上的装夹定位及定位误差1.7 实训1.7.1零件制造工艺规程编制1.7.2工件的装夹定位及定位误差单元2 模具的机械加工方法及加工精度培训要求：1、掌握常用金切设备的型号、规格、性能、传动性能和调整方法2、熟悉编制工艺规程及掌握零件工艺基础3、掌握定位原理和定位误差4、了解模具中常用夹紧机构及原理5、掌握中等复杂工件、模具主要零件的制造工艺培训内容：1、模具零件的机械加工2.1 模具零件的机械加工方法及加工精度2.1.1影响模具零件加工精度的因素及提高加工精度的措施2.2 模具的切削加工2.2.1模具零件的外圆车削加工2.2.2模具零件的镗孔加工2.2.3模具零件的铣削加工2.2.4模具零件的仿形铣加工2.3 实训2.3.1中等复杂工件的切削加工、工艺计算和测量2.3.2模具零件的装夹及磨削加工2.3.3模具主要零件的机械加工操作三、课时分配表《模具零部件制造》培训大纲一、模块培训的基本要求1、掌握模具零件的电加工方法和机床操作2、掌握模具零件的线切割编程和机床操作3、正确选用电加工工艺参数，掌握模具成型件制造工艺4、了解模具型腔的其他加工技术二、培训要求及内容单元1 模具零件的电加工技术培训要求：1、掌握模具零件电火花加工操作，电极的选用和参数选用2、掌握电火花线切割加工手工编程的基本方法，包括钼丝选用、断丝处理培训内容：1、模具零件的电加工技术1.1 模具零件的电火花加工1.1.1电火花加工的基本知识1.1.2电极的选用及损耗1.1.3型腔电火花加工技术1.1.4提高型腔电火花加工效率的措施1.2 电火花线切割加工1.2.1电火花线切割加工技术1.2.2电火花线切割加工3B指令的编制1.2.2电火花线切割加工零件的装夹方式1.3 实训1.3.1型腔电火花加工电极的选用、参数选用及实际操作1.3.2电火花线切割加工3B指令的编制和加工操作单元2 模具型腔的其他加工技术培训要求：1、熟悉模具的冷挤压加工2、了解模具的电铸加工3、掌握模具的电解加工原理培训内容：1、模具型腔的其他加工技术1.1 模具的冷挤压加工1.2 模具的电铸加工1.3 模具的电解加工单元3 模具成型件制造工艺培训要求：1、掌握模具成型件制造工艺2、掌握模具成型件工艺规程的编制培训内容：1、模具成型件制造工艺和装配1.1 模具成型件制造工艺1.1.1模具零件加工工艺规程的编制1.1.2凸、凹模的固定1.2 实训1.2.1典型模具零件加工工艺规程的编制单元4 模具型腔表面的加工技术培训要求：1、熟悉模具型腔表面的抛光加工2、了解型腔表面的照相腐蚀加工技术培训内容：1、模具型腔表面的加工技术1.1 模具型腔表面的抛光加工1.2 型腔表面的照相腐蚀加工技术1.3 实训1.3.1型腔表面的照相腐蚀加工技术多媒体演示三、课时分配表《模具的总装和调试》培训大纲一、模块培训的基本要求1、掌握中等复杂工件的测量、测绘2、掌握中等复杂工件的划线及制作3、掌握中等复杂模具的主要、关键零件的机械加工4、掌握电火花、线切割加工的操作和程序编制5、掌握中等复杂程度夹具、模具的装配及调试，模具的一般保养知识6、编制一般模具零件的工艺规程，并具有一定的工艺分析的技术应变能力7、安全文明生产二、培训要求及内容单元1 中等复杂工件的测量、测绘培训要求：1、掌握中等复杂工件的测量、测绘培训内容：1、实训1.1 中等复杂零件的测量、测绘单元2 中等复杂工件的划线及制作培训要求：1、掌握中等复杂工件或箱体零件的划线及制作培训内容：1、中等复杂工件的划线及制作1.1 实训1.1.1组合镶嵌件制作1.1.2型腔加工单元3 工件在切削机床、电加工机床上的加工培训要求：1、掌握手动数控二用机床、电加工的基本操作及编程2、掌握手动数控二用机床、电加工的特殊性及适用范围3、会正确设置加工时的座标系及常用参数4、会加工简单的型腔零件和配用刀具培训内容：1、实训1.1 手动数控二用机床1.1.1操作入门及面板功能1.1.2对刀、刀具的轨迹补偿、刀具参数设定1.1.3基本插补指令的应用1.1.4循环指令及子程序和镜像功能的应用1.1.5综合应用1.2 电加工机床1.2.1操作入门及面板功能1.2.2编程基础1.2.3放电参数及选用、钼丝的选用及断丝处理1.2.4综合应用及操作1.3. 常用刀具和磨削1.3.1钻头1.3.2铰刀1.3.3丝锥及板牙1.3.4车刀、铣刀、刨刀、镗刀等1.3.5磨削操作及砂轮的选择单元4 中等复杂程度的夹具、模具装配、调整培训要求：1、能按技术要求制造、装配、调试中等复杂的冲裁、弯曲模具或注射成型模具培训内容：1、中等复杂程度的夹具、模具装配和调整1.1 实训1.1.1复合冲裁模的制造、装配、调试及维护1.1.2弯曲模的制造、装配、调试及维护1.1.3注射成型模的制造、装配、调试及修护单元5 工艺规程编制及工艺分析能力训练培训要求：1、能够严格按工艺操作，并能够进行工艺编制培训内容：1、工艺规程编制及工艺分析1.1 实训1.1.1中等复杂工件的加工工艺1.1.2中等复杂模具的工艺分析1.1.3编制中等复杂模具的装配、调试工艺三、课时分配表《安全文明生产》培训大纲一、模块培训的基本要求1、正确执行安全技术操作规范2、贯彻岗位责任制和文明生产的各项要求3、模具安装及加工的安全知识二、培训要求及内容单元1 安全文明生产培训要求：1、掌握安全生产要点，正确执行安全技术操作规范并贯彻岗位责任制和文明生产的各项要求，掌握模具安装及加工的安全知识培训内容：1、安全文明生产1.1 安全生产管理1.2 掌握模具安装及加工的安全知识三课时分配表。
模具机械加⼯基础第⼀章模具机械加⼯基础1.1 模具制造⼯艺规程的设计规定模具零部件机械加⼯⼯艺过程和操作⽅法的⼯艺⽂件，是规范和指导模具⽣产过程的指导书。
模具是机械产品，模具的机械加⼯⼜不同于⼀般机械产品的机械加⼯，必须具备扎实的机械制造⼯艺基础知识和实践经验。
⼀、基本概念1、模具的⽣产过程和⼯艺过程㈠⽣产过程⽣产过程是指将原材料或半成品转变为产品的各有关劳动过程的总和。
包含的主要内容有：⑴⽣产技术的准备过程；（图纸、⼯艺、原材料等）⑵⽑坯的制造过程；（铸、锻、冲、锯、割等）⑶模具零件的各种加⼯过程；（机加⼯、焊接、热处理等）⑷模具的装配过程；（部装、总装、试模和油封等）⑸各种⽣产服务活动。
（供应、运输、包装等辅助劳动）模具制造过程复杂，只有经过标准化、专业化才能提⾼⽣产效率。
㈡⼯艺过程⼯艺过程是把原材料变为成品的各种直接有关的过程，如备制⽑坯、机械加⼯、热处理、表⾯处理和装配、试模等。
模具的机械加⼯⼯艺过程是⽤机械加⼯的⽅法，直接改变⽑坯的形状、尺⼨和表⾯质量，使其成为模具零件的⼯艺过程。
模具制造⼯艺规程是指以⽂字和简图形式表述⽽形成的指导和规范施⼯的技术⽂件。
2、模具机械加⼯⼯艺过程的组成⼯艺规程：⼯序，安装、⼯位、⼯步和⾛⼑等。
⑴⼯序⼯序是⼯艺规程的基本单元；⼯序是指⼀个（或⼀组）⼯⼈，在⼀个固定的⼯作地点（如机床或钳⼯台），对⼀个（或同时⼏个）⼯件所连续完成的那部分⼯艺过程。
划分⼯序的主要依据：零件在加⼯过程中⼯作地点（或机床）是否发⽣变更。
⑵⼯步与⾛⼑⼯序⼜可划分为⼯步；⼯步：在⼀个⼯序内，当加⼯表⾯、切削⼯具和切削⽤量中的转速与进给量均不变时，所完成的那部分⼯序称为⼯步。
⼀个⼯步内，分⼏次切削，每⼀次切削就是⼀次⾛⼑。
⾛⼑是⼯步的⼀部分。
⑶安装与⼯位加⼯以前，在机床或夹具上先占据⼀个正确的位置－定位，定位后对⼯件进⾏夹紧的过程称为安装（装夹）。
安装次数影响加⼯精度。
⼯位：⼯件在机床上占据的每⼀个加⼯位置为⼀个⼯位。

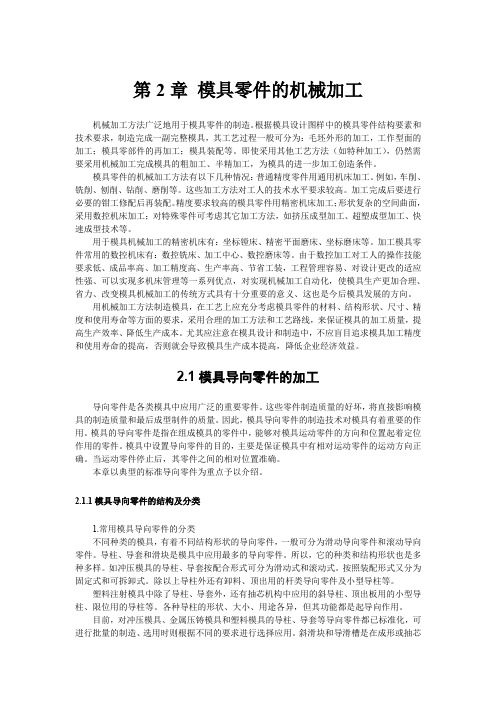

第2章模具零件的机械加工机械加工方法广泛地用于模具零件的制造。
根据模具设计图样中的模具零件结构要素和技术要求，制造完成一副完整模具，其工艺过程一般可分为：毛坯外形的加工，工作型面的加工；模具零部件的再加工；模具装配等。
即使采用其他工艺方法（如特种加工），仍然需要采用机械加工完成模具的粗加工、半精加工，为模具的进一步加工创造条件。
模具零件的机械加工方法有以下几种情况：普通精度零件用通用机床加工。
例如，车削、铣削、刨削、钻削、磨削等。
这些加工方法对工人的技术水平要求较高。
加工完成后要进行必要的钳工修配后再装配。
精度要求较高的模具零件用精密机床加工；形状复杂的空间曲面，采用数控机床加工；对特殊零件可考虑其它加工方法，如挤压成型加工、超塑成型加工、快速成型技术等。
用于模具机械加工的精密机床有：坐标镗床、精密平面磨床、坐标磨床等。
加工模具零件常用的数控机床有：数控铣床、加工中心、数控磨床等。
由于数控加工对工人的操作技能要求低、成品率高、加工精度高、生产率高、节省工装，工程管理容易、对设计更改的适应性强、可以实现多机床管理等一系列优点，对实现机械加工自动化，使模具生产更加合理、省力、改变模具机械加工的传统方式具有十分重要的意义、这也是今后模具发展的方向。
用机械加工方法制造模具，在工艺上应充分考虑模具零件的材料、结构形状、尺寸、精度和使用寿命等方面的要求，采用合理的加工方法和工艺路线，来保证模具的加工质量，提高生产效率、降低生产成本。
尤其应注意在模具设计和制造中，不应盲目追求模具加工精度和使用寿命的提高，否则就会导致模具生产成本提高，降低企业经济效益。
2.1模具导向零件的加工导向零件是各类模具中应用广泛的重要零件。
这些零件制造质量的好坏，将直接影响模具的制造质量和最后成型制件的质量。
因此，模具导向零件的制造技术对模具有着重要的作用。
模具的导向零件是指在组成模具的零件中，能够对模具运动零件的方向和位置起着定位作用的零件。
第2章模具零件的机械加工思考题与习题l.在模具加工中，制定模具零件工艺规程的主要依据是什么?答：根据模具零件的几何形状、尺寸和模具零件的技术要求，结合现有加工技术和设备情况下，能以最经济、最安全加工出高质量的模具零件作为依据。
2.在导柱的加工过程中,为什么粗(半精)、精加工都采用中心孔作定位基准?答：导柱的加工过程中，为了保证各外圆柱面之间的位置精度和均匀的磨削余量。
对外圆柱面的车削和磨削，一般采用设计基准和工艺基准重合的两端中心孔定位。
所以，在半精车、精车和磨削之前需先加工中心定位孔，为后继工序提供可靠的定位基准。
3.导柱在磨削外圆柱面之前,为什么要先修正中心孔？答：磨削前对导柱进行了热处理，导柱中心定位孔在热处理后的修正，目的是消除热处理过程中中心孔可能产生的变形和其它缺陷，使磨削外圆柱面时能获得精确定位，保证外圆柱面的形状和位置精度要求。
4.拟出图2.1所示导柱的工艺路线，并选出相应的机加工设备。
图2.1可卸导柱导柱加工工艺过程工序号工序名称工序内容设备检验1 备料Φ36mm（20号钢）2 下料按图纸尺寸考虑切削余量Φ36m m×195㎜锯床自检车床自检3 粗车外圆定位：①车端面打中心孔；车外圆到Φ34mm；②调头车端面（到尺寸190mm），打中心孔，车外圆到Φ34mm。
4 精车中心孔定位：车床专职检验员①精车外圆面到尺寸（留磨削余量0.2mm），精车R3；5 精车调头外圆定位：①车锥面到尺寸，倒角C1.5；②在端面钻M8螺纹底孔，前端按图扩孔到Φ8.4，攻丝M8，端面锪孔到尺寸。
车床6 热处理①20号钢渗碳0.8～1.2㎜；②淬火HRC58～62。
热处理炉(检验硬度、平直度)。
7 研磨中心孔外圆定位：研磨中心定位孔。
车床8 磨外圆中心孔定位：粗磨、精磨外圆、锥面磨床自检9 研磨①研磨导柱导向部分外圆10 检验专职检验员11 入库清洗、喷涂防锈润滑油后,分类用塑料薄膜包封后入库5.导套加工时，怎样保证配合表面间的位置精度要求?答：由于构成导套的主要表面是内、外圆柱表面，一般采用一次装夹后，完成对有位置精度要求的内、外圆柱表面的车削和热处理后的磨削加工就能保证配合表面间的位置精度要求。
樓具制造工艺课后答案【篇 模具制造工艺 复习题（有答案 ）】火花加工又 称为放电加工或 电蚀加工,是一种利用电热能量进行加工的方法。
2、在电火花加工过程中，电极和工件之间必须保持一定的距离以形 成放电 间隙。
7、 在常用电极材料中，损耗最大的是 黄铜 电极材料。
8、 电极的结构形式可分为整体式电极、镶拼式电极和组合式电极三 种，应 根据电极外形尺寸、复杂程度等因素来选取。
9、用电火花加工型孔时，电极的轮廓尺寸应比所加工的型孔尺寸均匀的缩 小一个放电间隙。
10、电规准是指电火花加工过程中的一组电参数，包括电流、电压、 脉冲宽度和脉冲间隔等。
11 、型孔的电火花加工工艺方法主要有单电极平动法、多电极更换法和 分解电极法三种方法。
12、 在电火花型孔加工中，有粗规准、中规准 和 精规准三种电 规准，根 据加工需要，每一种又分为几个档次。
13、 在电火花加工中，为了使脉冲放电能持续进行，必须靠 电极和 工件来 保证放电间隙。
14、 电火花加工与电火花线切割加工的加工原理是相同的,而加工 方式是 不同的。
15、 电火花加工采用的电极材料有石墨、紫铜和 铸铁（任写三种）。
16、 快走丝线切割的走丝速度一般为8-10m/s ,慢走丝线切割的走丝速度 —般为 3-12m/min 。
17、 电解加工时利用金属在电解液中产生阳极溶解的电化学反应，将工件 加工成形的一种方法。
18、 电解磨削是将 电解作用和机械磨削相结合的一种新的加工方法。
19、 型腔的冷挤压加工方式可以分为敞开式冷挤压 和 封闭式冷挤 压两 种。
3、 在电火花一次脉冲放电结束后，应间隔一段时间，使放电通道的 子复合成中性粒子，这个过程称为消电离。
4、 电火花加工时，工具电极的材料硬度不必比工件材料硬度高5、 在电火花加工过程中，工具电极和工件都受到电腐蚀的作用，但 速度却不一样，这种现象称为极性效应。
6、 在电火花加工冲裁模过程中，保证配合间隙的电火花加工方法有 合法、修配凸模法、混合法和二次电极法四种。
第一章模具零件机械加工工艺规程及制造技术要求第一节模具零件机械加工工艺规程的编制一、填空题1.安装、工步2.装夹3.加工内容、质量检验方法及精度要求、切削用量、时间定额4.机械加工工艺过程、机械加工工艺、机械加工工序二、判断题1.√2.√三、选择题1.D2.C3.A四、名词解释1.工位：一次装夹中，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。
2.工序：是指由一个或一组工人，在一个工作地点对同一个或同时对多个零件进行加工，所连续完成的那一部分工艺过程。
3.工艺路线：是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。
4.机械加工工艺过程卡：机械加工工艺过程卡是以工序为单位，简要地说明产品或零部件的加工（或装配）过程的一种工艺文件。
五、问答题1.答： (1) 产品质量的可靠性。
(2)工艺技术的先进性。
(3)经济性。
(4)有良好的劳动条件。
2.答： (1) 模具的零件图和装配图。
(2)产品的生产纲领。
(3)有关手册、图册、标准、相似模具的工艺资料和生产经验。
(4)企业的生产条件（机床设备、工艺装备、工人技术水平第二节模具制造技术要求一、填空题11.凹、凸2.凸、凹、凸、凹、凸、凹3.表面脱碳、出现软点4.同轴、对称5.较高的强度、硬度、红硬性、回火6.位置精度、运动灵活7.最大、最小二、判断题1.√2.×3. √4. √5. √6. ×7. √三、选择题1.D2.B3.D4.B5.C6.A四、问答题1.答：（1）对模具的装配图和零件图进行工艺分析。
（2）确定毛坯。
（3）拟定工艺路线。
（4）确定加工余量。
（5）选择设备。
（6）确定切削用量。
（7）填写工艺文件。
2.答：冲裁模的凸模和凹模的加工原则如下：（1）落料时，落料零件的尺寸与精度取决于凹模刃口尺寸。
因此，在制造落料凹模时，应使凹模尺寸与制品零件最小极限尺寸相近。
