TC2263（文件编号：S&CIC0882） 电流模式PWM 控制器一、 概述TC2263是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM 控制器芯片，专门为低于30W 的应用进行了特别优化 。
TC2263采用了低启动电流和低工作电流设计。
在启动电路中使用了较大的启动电阻以得到较小的启动电流，有效减小了系统的静态功耗，缩短系统的启动时间。
低工作电流可有效降低系统的损耗，提高系统的效率。
在空载或者轻载时，IC 进入间歇模式降低开关频率，减少开关损耗，使得系统有较低的静态功耗和较高的转换效率。
内置频率抖动设计可以有效的改善系统EMI 特性。
TC2263 内置斜坡补偿提高了系统大占空比输出时的稳定性。
电流检测输入端内置前沿消隐电路，增加了系统的抗干扰能力，减少了外围器件数量并降低了系统成本。
二、 特点低功耗、无噪声 启动电流低至3uA 工作电流约1.4mA 较少的外围器件过载保护限流保护、欠压锁定 内置前沿消隐 内置频率抖动三、 应用范围充电器、适配器 开关电源TC2263（文件编号：S&CIC0882）电流模式PWM控制器七、 最大额定值参数额定值VDD DC电源电压30VVDD钳位电压34VVDD DC 钳位电流10mAV FB输入电压-0.3-7VV SENSE输入电压-0.3-7VV RI输入电压-0.3-7V工作结温 -20℃-150℃贮存温度 -55℃-160℃注：最大允许额定值是指超过这些值可能会损坏器件，在这些条件式之下是不利于的器件工作的。
器件连续工作在最大允许额定值下可能影响器件可靠性。
所有的电压均是相对于器件GND的电压差。
八、 电气特性（参数都是在TA= 25℃的工作条件下测得，有另有注明的除外）符号参数测试条件最小值典型值最大值单位电源电压（VDD）I_VDD_Startup VDD启动电流V DD=12.5V，R I=100K 3 20uA I_VDD_Ops 芯片工作电流V DD=16V,R I=100K,V FB=3V 1.4 mA UVLO(ON) 进入欠压保护7.8 8.8 9.8 V UVLO(OFF) 退出欠压保护13 14 15 V VDD_Clamp VDD 钳位电压I VDD=10mA 34 V 反馈输入 (FB Pin)A VCS PWM 输入增益△V FB/△V CS 2.0 V/V V FB_Open FB开路电压 4.8 V I FB_Short FB pin短路电流 0.8 mAV TH_0D PWM 0占空比时FB门限电压VDD=16V, RI=100Kohm0.75VV TH_PL 过载保护FB 门限电压3.7 V T D_PL 过载保护延时 35 mSecZ FB_IN FB输入阻抗 6KohmDC_MAX 最大占空比V DD=18V, R I=100Kohm,F B=3V, CS=075 % 电流检测输入 (Sense Pin)T_blanking 前沿消隐时间RI=100Kohm 300 ns Z SENSE_IN CS输入阻抗 40KohmT D_OC 过流检测延时VDD=16V, CS>VTH_OC,FB=3.3V75 nSecVTH_OC PWM零占空比时过流门限电压FB=3.3V, RI=100Kohm0.70 0.75 0.80 V振荡频率Fosc 正常振荡频率RI=100Kohm 60 65 70 KHz△f_Temp 频率温度稳定度VDD = 16V, RI=100Kohm,T A -20℃ to 100℃ 5 % Δf_VDD频率电压稳定VDD = 12-25V, RI=100Kohm 5 %TC2263（文件编号：S&CIC0882）电流模式PWM控制器RI_range RI电阻设置范围50 100 150KohmV_RI_open RI 开路电压 2 V F osc_BM 间歇模式频率VDD = 16V, RI = 100Kohm 22 KHz驱动开关管输出VOL GATE输出低电平VDD = 16V, Io = -20 mA0.8V VOH GATE输出高电平VDD = 16V, Io = 20 mA10 V V_Clamp GATE输出钳位电压18 VT_r GATE输出上升沿时间VDD = 16V, CL = 1nf220 nSecT_f GATE输出下降沿时间VDD = 16V, CL = 1nf70 nSec频率抖动Δf_OSC 频率调制范围/基频RI=100K-3 3 % f_shuffling 抖动频率RI=100K 64 Hz九、 特性（典型参数）(VDD = 16V, RI = 100 Kohm, T A = 25o C 除非另有注明。
LN1F04/LN1F08/LN1F13/LN1F15/描述：LN1F08 为高性能、电流模式 PWM 控制器功率开关集成电路。
芯片内置高压功率开关，耐压高达750V以上，在85-300Vac的全球电网电压范围内提供高达 6W 的连续输出功率。
芯片采用前端稳压的反馈拓扑结构设计，无需光耦等二次侧反馈器件即可实现输出电压的稳定工作，且不受输入电压影响。
芯片可工作于典型的反激电路拓扑中，构成简洁的 AC/DC 电源转换器系统，用于电器控制板、电机驱动器等产品中。
IC 内部的倍流式高压启动电流源只需借助 VIN 电阻提供的微弱电流触发即可完成系统启动，很大程度地降低了 VINLN1F13 是新一代的高性能、高集成度电流模式PSR 功率开关集成电路，可以方便地在高达5.5W的应用中构建满足CoC V5 及DoE LEVEL VI 等能效标准的低待机功耗、高转换效率、高性能的PSR初级侧CC/CV 开关电源解决方案。
芯片内置高精度恒流恒压控制并具有优化的谷底开关技术，可在全范围提供优于±3% 精度的输出电流误差和±2% 精度的输出电压误差。
最高达70kHz 的开关频率允许使用相对较小的变压器尺寸完成设计，同时极小的死区时间控制使系统可工作在接近临界导通模式从而提高变压器的利用率，远优于传统的PSR 控制器架构。
LN1F15 是新一代的高性能、高集成度电流模式PSR 功率开关集成电路，可以方便地在高达 12W的应用中构建满足 CoC V5 及 DoE LEVEL VI 等能效标准的低待机功耗、高转换效率、高性能的 PSR初级侧 CC/CV 开关电源解决方案。
芯片内置高精度恒流恒压控制并具有优化的谷底开关技术，可在全范围提供优于±3% 精度的输出电流误差和±2% 精度的输出电压误差。
最高达 70kHz 的开关频率允许使用相对较小的变压器尺寸完成设计，同时极小的死区时间控制使系统可工作在接近临界导通模式从而提高变压器的利用率，远优于传统的 PSR 控制器架构主要特點❖前端穩壓限流結構控制方式無需光耦❖高低壓引腳兩側分佈的高隔離結構❖芯片內置 750V 高壓功率開關❖芯片內置 750V 倍流高壓電流源❖0.25W 以下的待機模式控制電路❖具有 EN 使能端子可外部關斷輸出❖輸出短路與芯片過溫度保護功能❖自適應週期回轉設計減小 EMI 干擾❖高轉換效率滿足 EUP 2013 能效要求❖全電網電壓下額定輸出功率 6W 以上❖電路簡潔外圍元件少系統成本低 應用領域✧家電控制板電源✧小型電機驅動電源✧個人護理產品電源✧其它線性電源替代電阻的功率消耗；而在輸出功率較小時IC將自動降低工作頻率，從而實現了很低的待機功耗和輕載效率；專利的驅動電路使開關管始終工作於臨界飽和狀態，提高了電源的轉換效率，使系統可以輕鬆滿足2013年乃至未來的多種能效標準，包括容易地實現0.25W待機要求。
UC3843中文资料简介UC3843是一种高性能固定频率电流模式PWM控制器。
它是专为开关电源和DC-DC转换器设计的，可提供快速且精确的响应。
UC3843在广泛的电源和应用中得到了广泛的应用，具有可靠性高、性能优越等特点。
本文档将详细介绍UC3843的特性、应用领域、电路原理和参数规格等相关信息。
特性1.工作电压范围：8V - 35V2.最大输出频率：500kHz3.可调或固定输出电压4.可调或固定输出电流5.内部电流检测和保护功能6.过温度保护7.低功耗待机模式应用领域UC3843广泛应用于以下领域：1.开关电源2.DC-DC转换器3.逆变器4.电池充电器5.照明系统6.电动机驱动器电路原理UC3843采用了固定频率PWM控制方式，通过周期性的开关MOSFET来控制电源输出。
其基本电路原理如下：UC3843基本电路原理图•Vin为输入电源电压，通常为DC电压•Vref为参考电压，可以通过外部电路调整来控制输出电压或电流•COMP为比较器输入引脚，用于比较反馈信号和参考电压的大小•PWM为PWM信号输出引脚，用于控制开关MOSFET的开关状态•Feedback为反馈信号输入引脚，用于监测输出电压或电流UC3843通过不断比较反馈信号和参考电压的大小，动态调整PWM信号的占空比，以达到稳定输出的目的。
同时，UC3843还具有内部电流检测和保护功能，可以保护电源和负载免受过电流的影响。
参数规格UC3843的主要参数规格如下：参数典型值工作电压范围8V - 35V输出频率范围100kHz - 500kHz输出电压范围0V - 30V输出电流范围0A - 3A参考电压 2.5V最大工作温度125°C待机模式静态功耗（最大）5mA使用注意事项在使用UC3843时，应注意以下事项：1.请严格按照UC3843的电气参数和工作条件进行设计和使用，避免超过其额定数值范围。
2.请注意电路的散热和绝缘设计，确保电路稳定、安全。
一、 概述XY6112为高性能，电流模式PWM 控制器。
内置高压功率管，在AC85-350V的宽电压范围内提供高达12W 的连续输出功率。
高性价比的双极型制作工艺生产的控制芯片，结合高压功率管的一体化封装最大程度上节约了产品的整体成本。
该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC转换器。
IC内部的启动电路可利用功率开关管本身的放大作用完成启动，很大程度地降低了启动电阻的功率消耗；而在输出功率较小时IC将自动降低工作频率，从而实现了很低的待机功耗；专利的驱动电路使开关管工作于临界饱和状态，提高了系统的工作效率，使系统可以轻松满足“能源之星”关于待机功耗和效率的认证要求。
在实现待机降频的同时限制工作频率进入音频范围，防止音频噪音的产生。
4-12V的工作电压范围提供了轻松的VCC电压设计空间，同时VCC达到12V时芯片内部保护，限制输出功能可防止光耦或反馈电路损坏引起的输出电压过高，IC内部还提供了完善的防过载与防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。
IC内部还集成了温度保护功能，在系统过热的情况下降低输出功率，或关闭输出。
现可提供DIP8的标准封装和满足ROHS标准。
图1：电路框图二、 特点 满足AC85-350V的输入电压范围的设计要求。
具有待机降频功能，无音频噪音问题，待机功耗可做到0.25W以下 高效的驱动电路，比同类产品效率高4-5%。
和同类产品比芯片发热减小40% 能满足能源之星2.0关于效率和待机功耗的最新要求。
具有温度补偿功能，精确电流控制 低启动电流和低工作电流，4-12V的宽工作压范围。
宽电压连续输出功率可达12W, 峰值输出功率可达15W 过温保护功能（OTP） 过压保护功能（OVP） 可靠性高 可实现无Y电容系统设计极少的外围元器件，整体方案成本低三、 应用范围9小家电(如:电磁炉)9充电器9电源适配器（如通信终端产品） 9DVD/DVB电源电脑，LCD TV待机电源四、 引脚功能描述管脚 符号 管脚定义描述1 OB 功率管基极，启动电流输入，外接启动电阻2 VCC 供电脚3 GND 接地脚4 CT 开关频率设定脚，外接定频电容5 FB 反馈脚6 IS 开关电流取样与限制设定脚，外接电流取样电阻7,8 OC 输出脚，接开关变压器备注：PCB Layout时应将Pin6与Pin7之间保留1mm以上的安全距离，避免产生放电现象。

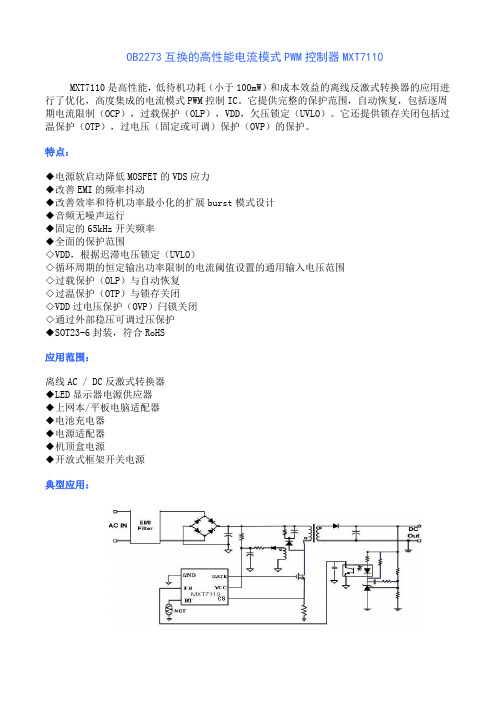

OB2273互换的高性能电流模式PWM控制器MXT7110
MXT7110是高性能，低待机功耗（小于100mW）和成本效益的离线反激式转换器的应用进行了优化，高度集成的电流模式PWM控制IC。
它提供完整的保护范围，自动恢复，包括逐周期电流限制（OCP），过载保护（OLP），VDD，欠压锁定（UVLO）。
它还提供锁存关闭包括过温保护（OTP），过电压（固定或可调）保护（OVP）的保护。
特点：
◆电源软启动降低MOSFET的VDS应力
◆改善EMI的频率抖动
◆改善效率和待机功率最小化的扩展burst模式设计
◆音频无噪声运行
◆固定的65kHz开关频率
◆全面的保护范围
◇VDD，根据迟滞电压锁定（UVLO）
◇循环周期的恒定输出功率限制的电流阈值设置的通用输入电压范围
◇过载保护（OLP）与自动恢复
◇过温保护（OTP）与锁存关闭
◇VDD过电压保护（OVP）闩锁关闭
◇通过外部稳压可调过压保护
◆SOT23-6封装，符合RoHS
应用范围：
离线AC / DC反激式转换器
◆LED显示器电源供应器
◆上网本/平板电脑适配器
◆电池充电器
◆电源适配器
◆机顶盒电源
◆开放式框架开关电源
典型应用：。
概述：特点：ATC1503是一款高集成度、高性能的电流模式PWM控制器芯片。
适用于电源适配器等中小功率的开关电源设备。
为了降低待机功耗，满足更高的绿色环保标准，芯片提供了脉冲模式功能。
即在轻载或者无负载情况下，ATC1503可以线性地降低芯片的开关频率，减少开关的损耗，提高电源系统的转化效率。
通过优化设计，ATC1503具有极低的启动电流和工作电流，不仅有利于启动电路设计，而且可以使用大阻值的启动电阻，以降低待机功耗，提高转换效率。
ATC1503内置同步斜坡补偿电路，改善了系统的大信号稳定性，避免了PWM 在高占空比输出的时候可能产生的谐波振荡。
ATC1503在反馈输入引脚端内置了前沿消隐电路，能有效去除反馈信号中的尖峰。
有助于减少开关电源系统的外部元器件数量，降低系统的整体成本。
ATC1503提供了多种全面的可恢复保护模式，其中包括：逐周期电流限制保护(OCP)、过载保护(OLP)、VDD嵌位保护、以及低压关闭(UVLO)。
其中，为了更好的保护外部MOSFET功率管，栅极驱动输出电压被钳位在18V。
ATC1503内部采用了频率抖动技术同时在图腾柱栅极驱动输出端使用了软开关控制技术，可以很好的改善开关电源系统的EMI性能。
通过优化设计，当芯片的工作频率低于20KHz的情况下，音频能量可以降低到最小值。
因此，音频噪声性能可以获得很大程度的改善。
ATC1503芯片可以作为线性电源或者RCC模式电源的最佳替代产品，从而提高开关电源系统的整体性能，并有效地降低系统成本。
ATC1503提供8-PIN的SOP8与DIP8的封装以及6-PIN的SOT23-6封装。
■Burst Mode功能；■低启动电流(4.5uA)和低工作电流(1.75mA)；■内置前沿消隐；■内置同步斜坡补偿；■电流模式工作；■频率抖动功能；■外部可编程的PWM开关频率；■逐周期电流限制保护(OCP)；■内建系统VDD嵌位保护；■低电压关闭功能(UVLO)；■栅驱动输出电压钳位(18V)；■恒定输出功率限制；■过载保护(OLP)；■工作时不产生音频噪声应用：通用的开关电源设备以及离线AC/DC反激式电源转换器：■笔记本电源适配器；框图：■机顶盒电源；■开放式开关电源；■电池充电器典型应用图：ATC1503引脚功能说明：符号引脚类型功能说明GATE驱动输出图腾柱栅极驱动输出引脚。
