SBS弹性体改性沥青卷材GB18242-2008

GB 18242―2008前言本标准5.3.8.1为强制性的，其余为推荐性的。

本标准与EN13707―2004《柔性防水卷材—屋面防水用增强沥青卷材—定义和要求》一致性程度为非等效。

本标准代替GB18242―2000《弹性体改性沥青防水卷材》。

本标准与GB18242—2000相比，主要变化如下：—胎基中增列了玻纤增强聚酯毡（2000版的3.1.1；本版的3.1.1）；—增列了5mm厚度的产品，删除了2mm厚度的产品（2000版的3.2.2；本版的3.2）；—修改了产品的用途提示（2000版的3.4；本版的3.4）；—用单位面积质量代替卷重（2000版的4.1；本版的4.1）；—增列了原材料要求（本版的第4章）；—材料性能增加了次高峰拉力、第二峰时延伸率、浸水后质量增加。

热老化、渗油性、接缝剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖层厚度（2000版的表3；本版的表2）；—调整了拉力，删除了撕裂强度（2000版的表3；本版的表2）；—对试验方法进行了修订，按GB/T328―2007进行试验（2000版的第5章；本版的第6章）；—出厂检验项目进行了修订，型式检验周期进行了修改（2000版的6.1；本版的7.1）。

本标准由中国建筑材料联合会提出。

本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。

本标准负责起草单位：中国建筑防水材料工业协会、建筑材料工业技术监督研究中心、中国化学建筑材料公司苏州防水材料研究设计所。

本标准参加起草单位：北京东方雨虹防水技术股份有限公司、徐州卧牛山新型防水材料有限公司、盘锦禹王防水建建材集团有限公司、颐中（青岛）化学建材有限公司、威达（江苏）建筑材料有限公司、索普瑞玛（上海）建材贸易有限公司、保定市北方防水工程公司、温州长城防水材料厂、东营大明防水有限责任公司、大连细扬防水工程集团有限公司、杰斯曼（上海）无纺布有限公司、吴江市月星防水材料有限公司、常熟市三恒建材有限责任公司、上海台安工程实业有限公司、扬州志高建筑防水材料有限公司、广东科顺化工实业有限公司、上海建筑防水材料（集团）公司、淮坊市宏源防水材料有限公司、淮坊市宇虹防水材料集团有限公司、淮坊市晨鸣新型防水材料有限公司、盘锦大禹防水建材有限公司、苏州力星防水材料有限公司、湖北永阳防水材料股份有限公司、唐山德生防水材料有限公司、科德宝宝利得（上海）贸易有限公司、陕西昌炎置业有限公司、宁波市鄞州劲松防水材料厂、新乡日月防水技术有限公司。

弹性体改性沥青防水卷材的分类和适用范围弹性体(SBS改性沥青防水卷材执行国家标准GB18242-2008，是用苯乙烯-丁二烯-苯乙烯（SBS ）橡胶改性沥青做涂层，用玻纤毡、聚酯毡、玻纤增强聚酯毡为胎基，两面覆以隔离材料所做成的一种性能优异的防水材料，具有耐热、耐寒、耐腐蚀、抗老化、热塑性好、抗拉力大、延伸率高、抗撕裂性强等优点。

可见SBS 可有多种分类方法：1、按物理指标分为：Ⅰ（-20℃）、Ⅱ（-25℃）型两大类；2、按胎基分为：聚酯毡（PY ）、玻纤毡（G ）、玻纤增强聚酯毡（PYG ）。

3、按上表面隔离材料分为：聚乙烯膜（PE ）、细砂（S ）、矿物粒料（M ）。

下表面隔离材料为细砂（S ）、聚乙烯膜（PE ）。

4、按规格分为：卷材公称宽度为1000mm 。

聚酯毡卷材公称厚度为3mm ，4mm ，5mm 。

玻纤毡卷材公称厚度为3mm ，4mm 。

玻纤增强聚酯毡卷材公称厚度为5mm 。

每卷卷材公称面积为7.5平方，10平方，15平方。

SBS的特点，使其广泛适用于工业、民用建筑如屋面、地下室、墙体、卫生间、水池、水渠、地铁、洞库、公路、桥梁和机场跑道等防水保护工程，并适用于金属容器、管道防腐保护，是一种用途广泛、性能优异的防水材料，既可单层使用，也可复层；既可热熔施工，亦可冷粘。

玻纤增强聚酯毡卷材可用于机械固定单层防水，但需要通过抗风荷载实验，玻纤毡卷材适用于多层防水的底层防水。

外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材，地下工程防水采用表面隔离材料为细砂的防水卷材。

SBS贮存运输注意事项：a、贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。

避免日晒雨淋，注意通风。

储存温度不应高于50℃，立放贮存，高度不超过两层。

b、当用轮船或火车运输时，卷材必须立放，堆放高度不超过两层。

防止倾斜或横压，必要时加盖毡布。

c、在正常贮存、运输条件下，贮存期自生产日期起为一年。

1.概述1.1执行标准GB18242-2008《弹性体感性沥青防水卷材》1.2范围1.2.1本作业指导书适用于聚脂毡、玻纤毡玻纤增强聚氨毡为胎基、以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改型剂，俩面覆以隔离材料所制成的防水卷材。

1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。

1.3分类1.3.1按胎基分为聚脂毡（PY）和玻纤胎（G）、玻纤增强聚酯毡（PYG）.1.3.2按上表面隔离材料分为聚乙烯膜（PE）、细砂（S）与矿物颗粒（M）。

下表面隔离材料为细砂（S）、聚乙烯膜（PE）。

1.3.3按材料性能分为Ⅰ和Ⅱ型。

1.4本试验室检验项目及物理力学性能要求1.4.1本试验坐检验项日:拉力和延伸率;不透水性;耐热性:低温柔性。

1.4.2物理力学性能要求见表1表12.试验样品2.1样品接收2.1.1组批以同一类型、统一规格100002为批,不足10000㎡时亦可作为一批。

2.1.2抽样2.1.2.1在每批产品中随机抽取5卷进行单位面积质量、面积、厚度及外观检查。

2.1.3物理学性能样品2.1.3.1将取样卷材切除距外层卷头2500mm后,取1m长的卷材按GB/T328.4取样方法均匀分布裁取试件,块物理力学性能检测用,另一块备用。

2.1.3.2按表2规定尺寸和数量切取试件。

3拉力试验3.1执行标准GB18242-2008《弹性体沥青防水卷材》3.2仪器设备3.2.1拉力试验机本试验室选用WDL-10电了万能试验机3.2.3量尺精确度lmm3.3实验准备3.3.1实验温度试验温度23±2℃,并记录。

3.3.2样品预处理将试件置于23±2℃温度下不少于24h3.4实验步骤3.4.1校准试验机3.4.2调整好拉力机后将定温处理的试作夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。

3.4.3开动拉力机,拉伸速度为50mm/min,使受拉试件被拉断为止,记录最大拉力及最大拉力时伸长值。

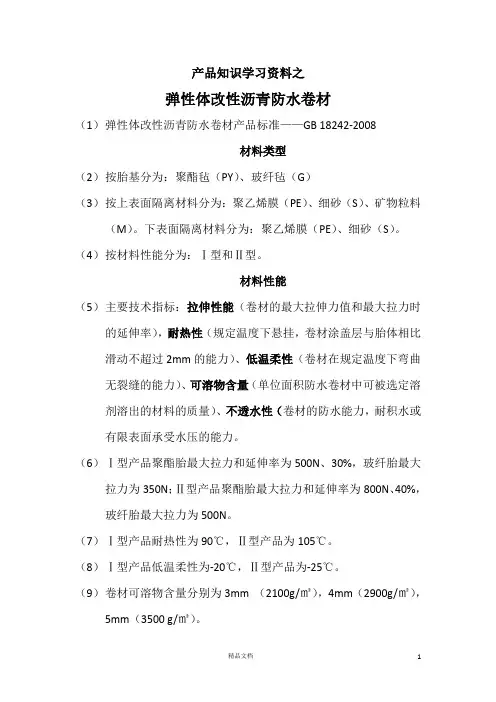

产品知识学习资料之弹性体改性沥青防水卷材（1）弹性体改性沥青防水卷材产品标准——GB 18242-2008材料类型（2）按胎基分为：聚酯毡（PY）、玻纤毡（G）（3）按上表面隔离材料分为：聚乙烯膜（PE）、细砂（S）、矿物粒料（M）。

下表面隔离材料分为：聚乙烯膜（PE）、细砂（S）。

（4）按材料性能分为：Ⅰ型和Ⅱ型。

材料性能（5）主要技术指标：拉伸性能（卷材的最大拉伸力值和最大拉力时的延伸率），耐热性（规定温度下悬挂，卷材涂盖层与胎体相比滑动不超过2mm的能力）、低温柔性（卷材在规定温度下弯曲无裂缝的能力）、可溶物含量（单位面积防水卷材中可被选定溶剂溶出的材料的质量）、不透水性（卷材的防水能力，耐积水或有限表面承受水压的能力。

（6）Ⅰ型产品聚酯胎最大拉力和延伸率为500N、30%，玻纤胎最大拉力为350N；Ⅱ型产品聚酯胎最大拉力和延伸率为800N、40%，玻纤胎最大拉力为500N。

（7）Ⅰ型产品耐热性为90℃，Ⅱ型产品为105℃。

（8）Ⅰ型产品低温柔性为-20℃，Ⅱ型产品为-25℃。

（9）卷材可溶物含量分别为3mm （2100g/㎡），4mm（2900g/㎡），5mm（3500 g/㎡）。

（10）Ⅰ型产品和Ⅱ型产品聚酯胎不透水性同为0.3MPa 30min不透水。

（11）Ⅰ型产品和Ⅱ型产品玻纤胎不透水性分别为0.2MPa 30min，0.3 MPa 30min不透水。

材料外观（12）成卷卷材应卷紧卷齐，端面里进外出不得超过10mm。

（13）成卷卷材在（4-50℃）任一产品温度下展开，在距离卷芯1000mm 长度外不应有10mm以上的裂纹或粘接。

（14）胎基应浸透，不应有未被浸渍处。

（15）每卷卷材接头处不应超过一个，较短的一段长度不应少于1000mm，接头应剪切整齐，并加长150mm。

贮存与运输（16）贮存与运输时，不同类型、规格的产品应分别存放，不应混杂。

避免日晒雨淋，注意通风。

贮存温度不应高于50℃，立放贮存只能单层，运输过程中立放不超过两层。

沥青防水卷材卷材下表面沥青涂盖层厚度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的卷材下表面沥青涂盖层厚度试验。

2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967 -2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》3.检测用仪器设备钢板尺：最小分度值为1mm：光学测厚仪厚度计：单位压力0.02MPa，分度值0.01mm，10mm直径4 试验步骤4.1弹性体改性沥青防水卷材或塑性体改性沥青防水卷材按规定裁取试件，每块试件测量两点，在距中间各50mm处测量，取两点的平均值。

然后用热刮刀铲去卷材下表面的涂盖层直至胎基，待其冷却到标准试验条件，再测量每个试件原来两点的厚度，取两点的平均值。

每块试件前后两次厚度平均值的差值，即为该块试件的下表面沥青涂盖层厚度，4.2 改性沥青聚乙烯胎防水卷材测量前试件在（23±2）℃和相对湿度（50±5）%条件下至少放2h，试验在（23±2）℃进行。

试验卷材表面和策略装置的测量面洁净。

用光学测厚仪测量下表面沥青涂盖层厚度，精确到0.01mm，每块试件测量两点，在距中间个50mm处测量。

5结果计算取三个试件的平均值作为卷材下表面沥青涂盖层厚度。

6.结果评定弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。

塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。

改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。

SBS改性沥青防水卷材
执行标准：GB 18242－2008
（一）、产品类型及规格：
l厚度分为：2mm、3mm、4mm、5mm
l胎体分为：聚酯胎与玻纤胎
l低温柔度国标分为：I型-20℃ II型-25℃
l低温柔度非国标分为：-5℃、-10℃、-15℃、-18℃
l面层分为：双面膜（PE）、页岩（M）、铝膜（PE）、细砂（S）（二）、产品物理性能
l玻纤胎体的耐热性：I型90℃ II型105℃
l聚酯胎体的耐热性：I型90℃ II型105℃
l可溶物含量： 3mm-2100g/㎡
l 4mm-2900 g/㎡
l 5mm-3500 g/㎡
l玻纤胎体I型最大拉力350 N/50mm，II型最大拉力500 N/50mm
l聚酯胎体I型最大拉力500 N/50mm，II型最大拉力800 N/50mm
l玻纤胎体无延伸率
l聚酯胎体I型最大延伸率30%，II型最大延伸率40%
（三）、注意事项
l卷材正品接头≤1个，接头长度≥1米，并且每卷的长度加长15cm。

l SBS改性沥青防水卷材属于热熔施工，热熔施工的气温不低于-10℃，即卷材的开卷温度应高于卷材低温柔度的10度以上。

（喷灯距卷材0.3米）。
