三星R428-DS0L拆解教程(入门)

先准备好工具：我使用的螺丝刀来自于钟表批。

这种钟表批很轻，而且是很硬的塑料做的，不需要担心电的问题，当时文具店里买是14元静电手套和魔力胶拆机棒，硅脂，润滑油，以及自制的螺丝盒（用的游戏王卡片的盒子，哇咔咔）下面开始拆了：1 首先将后盖上能看见的螺丝全都拆下来。

2 接下来拆那个小块折形的挡板，先从左边拉起来，其他地方再用拆机棒慢慢撬开。

拆下来后入下图所示便能看见内存插糟了，拆下内存条--用手按住两边铁片，然后轻轻往两边推即可3 先把能看见的螺丝全都拧掉，放好。

接下来便是拆掉硬盘，这里的照片是后来换了SSD后补拍的，就将就一下了拆硬盘就是拿掉硬盘与主板的接线即可，这里要用小一字螺丝刀，分别从两边，把接线插头撬起来，然后拔出来即可，不可硬来4 拆光驱。

先看一下光驱的那个螺丝有没有下下来，藏得比较深的嘿嘿。

确认下下来后，把光驱轻轻往后一抽，就下下来了。

下图是已经抽下来的光驱。

PS：这个电脑的光驱实在是烂到家了，是TSST的，读取速度分外之慢。

5 接下来，发挥拆机棒的巨大功能，慢慢的，把整个后壳边上所有的卡子全部撬起来，就能拿下来后壳了。

电池那里比较难撬，要有耐心。

下图便是拆下了后壳的全视图6 看风扇有点脏了，接下来拆风扇清理一下吧。

这个很简单，同样用一字螺丝刀撬起插头然后拧下两颗固定螺丝即可。

清理风扇时，先用皮老虎吹，发现能吹掉一些灰尘，但是还有很多附着在上面吹不掉，然后想到用棉签擦，发现也擦不干净。

最后瞥到了魔力胶，然后就用了一下，感觉效果非常好。

使用方法很简单，弄一小团魔力胶，然后按到风扇扇叶上，再拿起来就可以了。

一次成型，多次加工，很方便。

然后给轴加了点润滑剂，这个无需赘言。

清理干净的风扇接着我就把散热片什么的拿下来也清理了一下。

这个要下CPU旁边的四颗螺丝，和显卡旁边的螺丝。

但是散热片情理不要用魔力胶，胶会卡在里面出不来，我弄了好半天才弄出来。

后来发现直接用皮老虎吹比较好。

散热片下下来后的CPU和GPU7 拆cpu。

5.拆卸和重新组装5.1拆卸通用注意事项拆卸和重新组装部件时必须格外小心电缆与运动零件非常接近所以必须正确布线拆除部件时在拆除步骤中弄乱的电缆必须尽量恢复原位从本机拆卸部件前请注意受影响的电缆的布线情况无论何时维修本机必须按下列步骤进行1检查确认存储器中未存有文件 2拆卸部件前必须拆除墨盒 3拔下电源线4使用平整和干净的表面 5只可用允许使用的部件更换 6不可对塑料部件用力 7 必须保证所有部件置于原位 松开塑料锁扣许多零件用塑料锁扣固定到位锁扣很容易断裂应小心松开锁扣如欲拆除这些零件应按下锁扣的钩端从锁扣锁定的零件脱开5.2多用托盘1.打开前盖2.松开墨盒3.抓住多用托盘并朝箭头方向推多用托盘5.3拾取辊1.在拆除拾取辊之前应该拆除-多用托盘参照5.22.如欲更换拾取海绵一边按下拾取外壳B 两侧的钩了一边拉开拾取外壳U5.4前盖1.打开前盖2.如欲拆除前盖首先朝箭头方向左侧用轻微的压力拉前盖右侧下面的部分5.5纸盒托盘1.打开纸盒托盘2.如下图所示如欲拆除纸盒托盘一边按住本机左侧一边用轻微的压力朝箭头方向提起旋钮5.6后盖1.拆除紧固后盖的四个螺钉并拆除后盖2.打开卡紧盖3.如下图所示如欲拆除后盖必须保证右电源开关不会卡住4.必要时如下图所示朝箭头方向拆除卡紧盖5.7右盖1.在拆除右盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固右盖的一个螺钉3.如下图所示对右盖背部轻轻用力并朝箭头方向向右侧推右盖5.8左盖1.在拆除左盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固左盖的一个螺钉3.如下图所示对左盖背部轻轻用力并朝箭头方向向左侧推左盖4.从主印刷电路板组件拔下扬声器连接器5.必要时拆除紧固扬声器的两个螺钉并拆除扬声器5.9扫描组件1.在拆除扫描组件之前应该拆除-后盖参照5.6-右盖参照5.7-左盖参照5.82.从中盖拆除两个螺钉并拆除紧固接地电缆的螺钉3.如下图所示拔下三个连接器ADF扫描电动机OPE4.如下图所示朝箭头方向松开扫描组件5.10 ADF 外壳1.在拆除ADF外壳之前应该拆除 -扫描组件参照5.92.如下图所示打开ADF 外壳并将一字形螺丝刀插入槽中并从压盘外壳和ADF外壳拆除合页盖3.从压盘外壳拆除ADF 外壳此时如下图所示小心从压盘外壳松开ADF电动机线束4.拆除紧固ADF 组件的两个螺钉并拆除ADF组件此时如下图所示小心从压盘盖松开ADF 电动机线束5.必要时如下图所示拆除紧固TX 码纸板组件的两个螺钉并拆除码纸板组件6.如下图所示打开敞开盖并朝箭头方向拆除敞开盖7.如下图所示拉衬套然后旋转衬套直到转到槽为止然后提起拾取组件8.如下图所示拆除紧固上ADF 的两个螺钉并将一字形螺丝刀插入槽中并拆除上ADF9.如下图所示从ADF 印刷电路板组件拔下连接器拆除紧固ADF 电动机外壳的四个螺钉并朝箭头方向拆除ADF电动机外壳5.11 OPE 组件*当拆卸和组装SCX-4321时请参照本步骤1.如下图所示打开ADF 外壳并将一字形螺丝刀插入开缝中并从压盘外壳拆除OPE 组件2.如下图所示拔下三个连接器电池OPE 全部传感器3.拆除紧固OPE 印刷电路板组件的五个螺钉并拆除OPE 印刷电路板组件4.如下图所示松开接触橡胶5.如下图所示松开按键5.12压盘外壳1.在拆除压盘外壳之前应该拆除 -扫描组件参照5.9 -ADF外壳参照5.10 -OPE 组件参照5.112.如下图所示从上扫描组件拆除五个螺钉并从下扫描组件拆除上扫描组件3.取出电池4.如下图所示朝箭头方向推支座并拆除皮带同时取出CIS5.从CIS松开皮带和扁平电缆6.拆除紧固扫描电动机组件的两个螺钉并拆除扫描电动机组件7.必要时拆除紧固扫描电动机的两个螺钉并拆除扫描电动机8.如下图所示使用一字形螺丝刀拆除整个传感器5.13中盖1.拆除中盖之前应该拆除 -扫描组件参照5.92.如下图所示拆除紧固中盖的五个螺钉3.如下图所示小心从主印刷电路板组件松开中盖4.必要时取出码纸板5.14 HVPS1.拆除HVPS 之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.拆除紧固护板的三个螺钉并拆除护板3.如下图所示拆除紧固HVPS 的三个螺钉并随HVPS 接地板一起拆除HVPS4.从HVPS拔下连接器5.15主印刷主印刷电路板组件电路板组件1.在拆除主印刷电路板组件之前,应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从主印刷电路板组件拔下所有连接器3.拆除紧固主印刷电路板组件的六个螺钉并拆除主印刷电路板组件5.16 RX 驱动装置1.在拆除RX驱动装置之前应该拆除 -扫描组件参照5.9 -中盖参照5.13-主印刷电路板组件参照5.152.必要时如下图所示拆除两个支架端口主印刷电路板组件和接地板3.如下图所示拆除紧固引擎板的两个螺钉并拆除紧固机架的六个螺钉然后朝箭头方向拆除RX 驱动装置4.如下图所示拆除连接器5.如下图所示从机架松开四个齿轮RDCN OPC 定影单元进纸6.拆除紧固电动机支架的四个螺钉并拆除电动机支架然后拆除紧固电动机的两个螺钉并拆除电动机5.17定影单元1.拆除定影单元之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从SMPS 和主印刷电路板组件拔下两个连接器3.如下图所示拆除紧固定影单元的四个螺钉并拆除定影单元4.如下图所示朝箭头方向拆除出纸动作中杆5.如下图所示拆除安全中盖6.如下图所示拆除出纸导向中盖7.如下图所示朝附到F/下出纸辊和出纸齿轮DRV17上的箭头的方向旋转支座主辊FR 辊F/下支座弹簧同时弹出注意如果未遵循上述说明弹簧将弹出推动机架组件内的主辊FR 辊F/下支座8.拆除紧固加热盖的两个螺钉并拆除加热盖9.如下图所示取出恒温器然后松开CFB 线束10.拆除紧固线束的螺钉并拆除线束然后如下图所示取出热敏电阻11.如下图所示从卤素灯松开CBF 线束并拆除紧固卤素灯的两个螺钉12.拆除紧固中盖的两个螺钉并拆除中盖13.如下图所示朝箭头方向取出卤素灯维修手册三星电子5.18引擎板LIU PBASMPS1.在拆除引擎板之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.从SMPS 和LIU 印刷电路板组件拔下所有连接器3.如下图所示拆除紧固引擎板的六个螺钉并松开线束然后小心从进纸传感器致动器杆松开引擎板4.当只拆除SMPS 时首先拆除后盖参照5.6拔下定影单元连接器并拆除紧固SMPS 的六个螺钉然后如下图所示从主印刷电路板组件拔下连接器并小心松开SMPS5.当只拆除LIU 印刷电路板组件时首先拆除后盖参照5.6并拆除紧固LIU 印刷电路板组件的两个螺钉然后如下图所示从主印刷电路板组件拔下连接器并松开LIU印刷电路板组件维修手册 三星电子5.19激光扫描器1 拆除激光扫描器之前应该拆除-扫描组件参照5.9 -中盖参照5.132 除紧固激光扫描器的三个螺钉并拆除激光扫描器然后从激光扫描器拔下两个连接器维修手册三星电子5.20纸张路径机架1 拆除纸张路径机架之前应该拆除-扫描组件参照5.9 -中盖参照5.13-定影单元参照5.17 -引擎板参照5.182.下图所示拆除紧固纸张路径机架的四个螺钉并朝箭头方向拆除该机架3.如下图所示从机架拆除转印辊4.如下图所示拆除紧固多用电磁线圈的螺钉并拆除该电磁线圈。

三星笔记本的拆装步
骤
三星笔记本的拆机步骤第一步：拿掉电池。

第二步：放电。

第三步：拆掉后面的所有螺丝钉。

第四步：拆掉硬盘、内在挡板。

第五步：拆掉硬盘。

第六步：拆掉内存。

第七步：拆掉光驱。

第八步：拆掉键盘。

第九步：拆掉鼠标接线。

第十步：拆掉键盘面的保护塑料套。

第十一步：拿到挡板看到的板是主板。

第十二步：拆掉电源USB接线。

第十三步：拆掉电源按钮和USB接口。

第十四步：拿下显示器。

第十五步：拿掉无线网卡。

三星笔记本的装机步骤第一步：装无线网卡。

，认识CPU。

风扇。

第二步：把主板放到底壳上。

第三步：把显示器装上。

第四步：接上无线网卡。

第五步：把无线网卡线归位，装上电源USB模块。

第六步：盖上前面挡板。

第七步：装上内存。

第八步：装上硬盘。

第九步：装上光驱。

第十步：装上盖板。

第十一步：装上电池。

第十三步：开机自检。

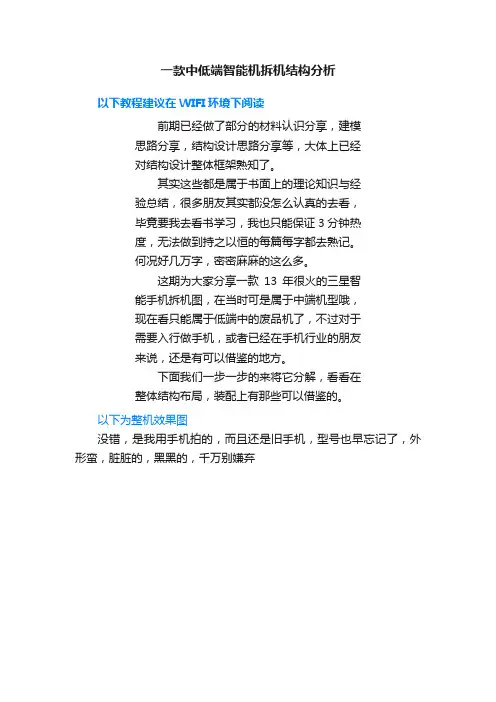

一款中低端智能机拆机结构分析以下教程建议在WIFI环境下阅读前期已经做了部分的材料认识分享，建模思路分享，结构设计思路分享等，大体上已经对结构设计整体框架熟知了。

其实这些都是属于书面上的理论知识与经验总结，很多朋友其实都没怎么认真的去看，毕竟要我去看书学习，我也只能保证3分钟热度，无法做到持之以恒的每篇每字都去熟记。

何况好几万字，密密麻麻的这么多。

这期为大家分享一款13年很火的三星智能手机拆机图，在当时可是属于中端机型哦，现在看只能属于低端中的废品机了，不过对于需要入行做手机，或者已经在手机行业的朋友来说，还是有可以借鉴的地方。

下面我们一步一步的来将它分解，看看在整体结构布局，装配上有那些可以借鉴的。

以下为整机效果图没错，是我用手机拍的，而且还是旧手机，型号也早忘记了，外形蛮，脏脏的，黑黑的，千万别嫌弃外形尺寸为：长110.5mm 宽57.4mm 厚12.4mm （尺寸都是用卡尺卡的，与广告宣传的肯定有差别，千万摸笑我手抖）以下为大体工艺说明：•面壳，后壳，电池盖均采用塑胶件+喷涂+丝印的方式。

•听筒网，摄像头装饰件，耳机孔装饰件，则采用的是不锈钢材料+抛光电镀。

•侧键采用的是P+R双色注塑，表面采用喷涂+丝印的方式。

•TP是G+G的方式以下为电池盖打开图•首先根据上图A扣手位打开电池盖，便可以看到左侧整机面底壳有用4颗螺丝锁，中间2颗螺丝排布上并不规则，这个应该是由侧键空间导致，但是看整机外观并没有出现段差，张口等问题，等下拆开看内部的卡扣排布。

•再看右侧电池盖部分卡扣排布，箭头所指位置，目测可以看出，排布也不规格，甚至不均衡，但是装上后也没有出现段差，张口，起翘，松动等问题。

那么在这样的排布上，需要做到装配起来没有问题，在模具设计与成型需要很高的精度控制。

下面是电池盖的厚度以及部分特征•电池盖整体平均厚度0.97mm，材料用的是纯PC，由于拍的角度问题，字符不清晰，单独贴了一张。

右侧的图，B为卡扣部分厚度0.82mm，C为筋位壁厚0.41mm。

三星R478笔记本电脑拆机清灰方法图解
1.拿掉
电池之后，拆下
笔记本后面的一
块盖板。

这块盖板下面有内存条、硬盘以及无线网
2.硬盘保护壳的螺丝拧下来之后，捏住标有“PULL”的塑料纸将硬盘往后面抽，硬盘就能够拿下来了。

3.无线网卡的两根信号线可以网上抽下来，然后将模块上面的螺丝拧下来，网卡就能拿掉了。

三星R478和R480两款机器在外形以及拆解方面都是差不多的，拆机要注意的地方就是拆机之前一定要冲洗一下双手去除静电或者佩戴静电手环，以免弄坏主板。

4.内存条旁边有颗螺丝是固定光驱的，直接松开，光驱就能够抽出去了。

然后将笔记本背面的所有螺丝全部卸下来，开始拆正面。

5.键盘周围有一些卡子，用平口螺丝刀将每个卡扣都拨开就能取下键盘了，记住键盘还有排线连接主板，是需要松开的。

6.键盘拿下来之后，拧掉键盘下面的壳子上面的螺丝，抽掉触摸板排线，然后用拨片划开C、D壳，将C 壳拆下来，有些地方有卡扣的话用力一定要均匀。

(整理自互联网) 21-Aug-2013
8.主板上面有些螺丝旁边
是有白色箭
头标记的，
这是表示这可螺丝是将主板固定在D 壳上面的，需要拧下来。

9.主板取下来之后，风扇就可以简单的拿下来进行清洁了。

7.C 壳拿下来之后就能够看见主板了，主板上面有屏线、外接小板线、外接USB接口线以及电源线都是需要拆下来的，并且还有一下螺丝也是需要拧下来的。

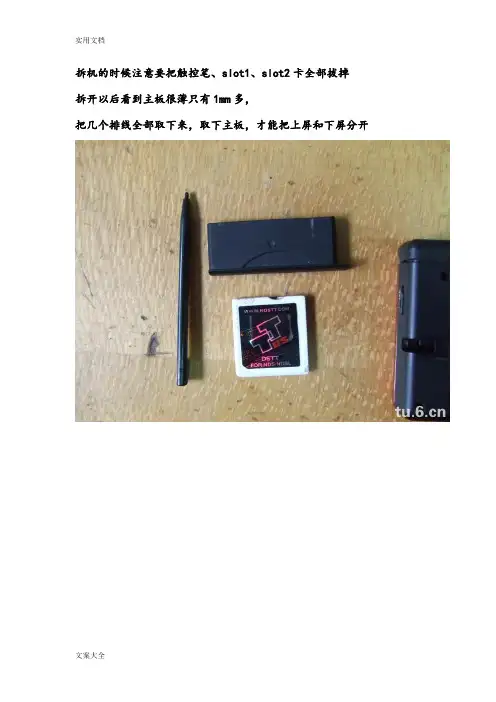

拆机的时候注意要把触控笔、slot1、slot2卡全部拔掉拆开以后看到主板很薄只有1mm多，把几个排线全部取下来，取下主板，才能把上屏和下屏分开这就是NDSL的主板了，相信很多人都见过，不多说了风枪吹(这一步可以交给JS来做，吹一下20）JS做吧，要在没有脚的情况下点焊，只有他们熟悉了）R键的零件，掉了没地方去找啊黑线接的是WIFI发射器，白线是麦克风的。

很微型的屏蔽头~~~用镊子轻轻的撬吧卡条就行了子轻轻夹住把它塞进去这个就是本教程里面重中之重，最精密，最脆弱，最终的主角了。

传说中的上屏排线用指甲拨开卡扣就可以主板与上屏分离了。

分离后的主板先取掉右边电源灯的螺丝，拆开后里面就是轴了轴~~~~短轴就发生在这里待分离的上屏和下屏盖先拉出来点（不是右边是左边有排线哪边!)看见有条缝了吧！对，排线是从这里穿出去的，动作一定要轻把排线顺着缝往里面拨，慢慢来不着急来张特写，轻轻的抽出来快分离出来了分离成功其他的了取下环后顺着排线拿出来左右两个轴，此乃一对~~~将上屏的四个脚垫去镊子取出来，下螺丝，推上面盖就行了弄了。

右上绿色的是WIFI模块了用手指轻轻的从另外一边把上屏推上来我卷卷卷卷卷卷，一边卷一边往里面推注意把两根线卷到里面去，来出来以后把排线慢慢展开上屏成功取下WIFI和麦克的走线，用镊子轻轻的往槽里面压，可以卡住整个拆解就完成了，大家可以看到其实里面的构造比较简单。

只要主板不坏，其他的东西都很好弄！————————————————————————————分割下——————————————————————————————————————过去，自己卷好排线穿不要太用力，一面排线有折痕，里面的线断了哭都哭不出来穿了一半了，我还是轻轻的轻轻的过啦接着穿麦克和WIFI的线了，很容易把上盖盖回去，轻推、合上OK记得把4颗螺丝上上去来张特写用镊子盖好，压实给DS上环先穿线过去，然后顺着排线的套上去注意：环的缝隙要正对上方。

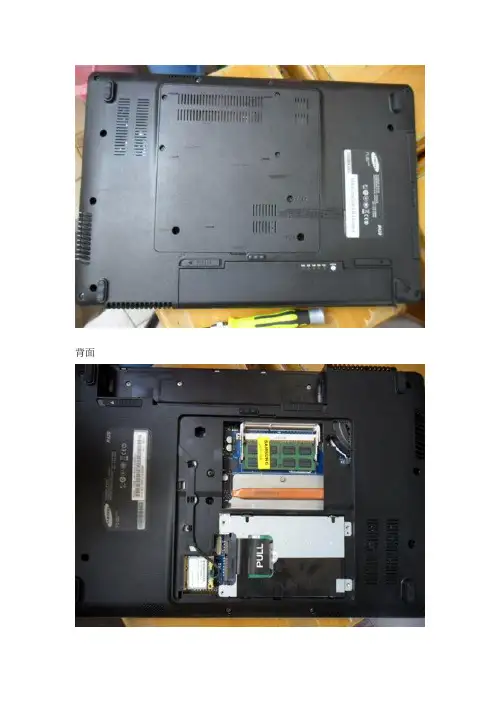

背面
开掉底板
拔掉光驱
拔掉硬盘，西数320，5200转
两个内存插槽，一个闲置，有升级空间；一根三星2G的DDR3 1067内存
接着打开电脑，键盘上面F2,F11，presc三个位置有暗扣，按下暗扣，向前推键盘
键盘掉了
轻轻取下键盘和主板的连线
手指两个位置的连线取下，一个是触摸板连线，一个是开关机等连线
用专用卡片沿缝撬开面板
面板背面
主板暴露
同样除去主板上面几根连线，上面显示的两根，一根是显示器连线，一根是无线模块连线
除去显示器连线
主板背面
三星散热模块，我们今天折腾了半天找的就是它
笔记本D面
取下散热模块，可以看到铝制的接触面和铜制的导热管，以及满是灰尘的风扇
可以看到导热硅脂已经干了
三个方块从左到右依次是显卡，北桥芯片和CPU
可以看到是英特尔的T4300，CPU不给力呀！不过毕竟是09年的本，还没有酷睿i系列
把干燥的硅脂擦干净
风扇里的灰尘
擦干净三个发热大户和铝板，铜片，重新均匀涂抹导热硅脂
重新均匀涂抹导热硅脂然后依次安装，ok！今天下午忙了两个小时的工作完成。

拆机有风险，下手需谨慎。

请勿随意拆卸，否则后果自负。

PS：转载请注明出处，谢谢合作。

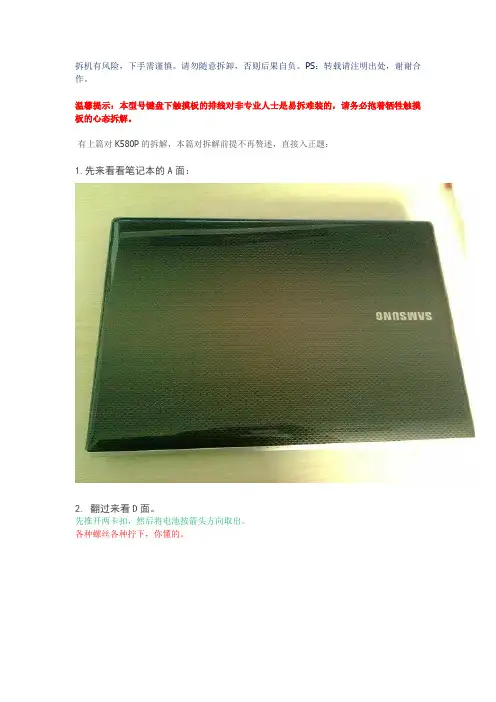

温馨提示：本型号键盘下触摸板的排线对非专业人士是易拆难装的，请务必抱着牺牲触摸板的心态拆解。

有上篇对K580P的拆解，本篇对拆解前提不再赘述，直接入正题：
1.先来看看笔记本的A面：
2. 翻过来看D面。

先推开两卡扣，然后将电池按箭头方向取出。

各种螺丝各种拧下，你懂的。

3. 推出电池后，拧下这几颗螺丝。

4.本步骤拆解硬盘和无线网卡。

扯住图中1处黑带，朝2方向斜向上拉出硬盘，注意硬盘与卡槽的分离（务必记清此步骤，以免忘记装机时不知所措）。

拔掉两黑色天线。

拧下螺丝，把无线网卡朝箭头方向推出。

5.按箭头方向拉出光驱并取出光驱下的螺丝。

6.打开键盘。

撬开F2,F8,INSERT键上的卡子，一点点弄开键盘（不要生拉硬拽，以免破坏橙色区域的排线）。

7.排线处特写。

从绿色区域卡槽取出键盘的黑色粗排线。

从红色区域卡槽取出触摸板的蓝色细排线（此步骤三思而后行，很容易导致触摸板失效！！！！！）。

8.拆下键盘和排线后，就能分离C，D面了：
拔出红色框中的插头，橙色框中的插头能拔出就拔，不能拔出就算了，毕竟影响不大（反正我拔不出来）。

按箭头方向使方框内接口脱离，这样主板就松脱了。

9.取下风扇：
拧松红框中螺丝（拧不下来的，松了就行）。

取下卡扣，然后可以取下风扇了。

硅胶干了：紫色菱形下方可涂抹涂抹硅胶。

风扇噪音太大：紫色方形中撕开贴纸可滴入润滑油。

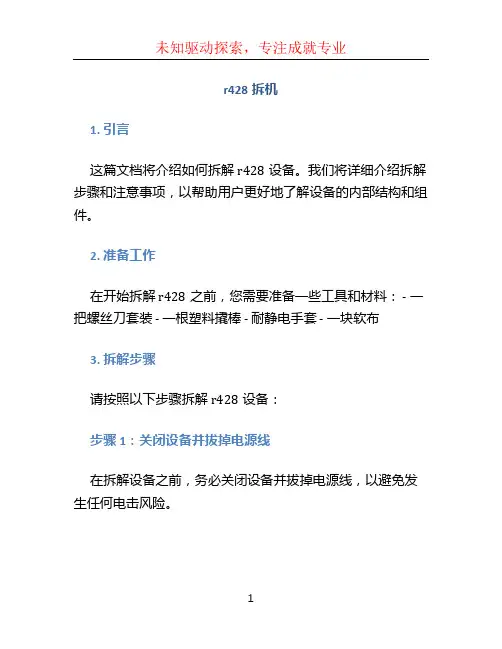

r428拆机1. 引言这篇文档将介绍如何拆解r428设备。

我们将详细介绍拆解步骤和注意事项，以帮助用户更好地了解设备的内部结构和组件。

2. 准备工作在开始拆解r428之前，您需要准备一些工具和材料： - 一把螺丝刀套装 - 一根塑料撬棒 - 耐静电手套 - 一块软布3. 拆解步骤请按照以下步骤拆解r428设备：步骤1：关闭设备并拔掉电源线在拆解设备之前，务必关闭设备并拔掉电源线，以避免发生任何电击风险。

步骤2：拆除外壳使用螺丝刀套装中的小型螺丝刀，拧下r428设备外壳上的螺丝。

确保将所有螺丝都取下，然后轻轻使用塑料撬棒将外壳从设备上取下。

步骤3：卸下电池找到电池连接线，轻轻拔下连接线，然后取下电池。

步骤4：拆卸内部零部件在拆解过程中，请小心处理内部零部件，以避免损坏设备。

按照设备说明书上的指示，拆卸需要更换或维修的部件。

步骤5：清洁和维护在重新组装设备之前，用软布轻轻擦拭设备的内部和外部，以去除灰尘和污垢。

此外，您还可以进行一些必要的维护工作，如清洁风扇或更换散热片等。

步骤6：重新组装设备完成所有维修或更换工作后，按相反的顺序重新组装r428设备。

确保将所有零部件正确安装，并用螺丝刀固定外壳上的螺丝。

4. 注意事项在拆解设备时，请务必注意以下事项：4.1 静电保护在拆解设备之前，请戴上耐静电手套。

静电可能会对内部电路产生不可见的损害，因此请务必采取预防措施。

4.2 谨慎操作拆解设备需要细致的操作和耐心。

请务必小心处理每一个步骤，确保不会对设备造成不必要的损坏。

4.3 保持整洁在拆解设备期间，请保持工作区域整洁。

将零部件放置在干净的表面上，并定期清理工具和工作区域，以避免灰尘和杂物对设备造成污染和损坏。

5. 结论通过本文档，我们介绍了如何拆解r428设备，并提供了一些注意事项。

希望这些信息对用户在维修或更换相关部件时有所帮助。

请务必遵循安全操作规程，并在必要时寻求专业人员的帮助。

拆解三星笔记本硬盘拆解三星笔记本硬盘存在问题：较多坏道，且修复不成功，存储数据容易出故障。

下面是店铺收集整理的拆解三星笔记本硬盘，希望对大家有帮助~~拆解三星笔记本硬盘工具/原料三星笔记本硬盘(Samsung H321HI)六角形螺丝刀十字型螺丝刀方法/步骤1简介2将螺丝拧下(此款硬盘电路板螺丝采用十字型)。

3轻提电路板即可取下。

4在电路板与主硬盘体之间有一层膜(目测起保护凸起元器件作用)。

5将主硬盘体翻过来拧下螺丝(注意贴纸下还有一颗)。

6稍微用力提起后盖(硬盘内是无尘环境，非专业条件拆解不可逆)。

7可以看到硬盘内的磁头，碟片等，碟片十分光亮，此款碟片反光度与普通镜子媲美。

碟片中间是马达(电动机M)8拧下磁臂尾部挡片的螺丝取下挡片(叫挡片有点不合适，暂时没考证它的叫法，带有强磁片，目测与磁臂尾的线圈配合使磁臂带动磁头摆动，因为带有强磁片，取下过程需要较大力气)。

白色和黄色的两块塑料类的起固定位置，起始位置和末尾位置，锁定磁臂的摆动范围，可能除此之外还有它用，未考证。

9将盘体翻过来撕开小标签看到一颗螺丝拧下(不一定有，以前拆过一个较老的WD台式硬盘没有，此款带有螺丝)。

10再翻过来拧下排线板的螺丝，将排线板翘出，取下磁头模块。

11磁头模块十分精致结构紧密。

带线圈(排线将磁头、线圈、外部的多点触片连接着)。

可以看到磁头十分纤薄，有两片分别刷碟片的两面，图中黑点处一分为二夹着碟片。

同时可以看到此款磁臂预留多有一片，拥有成为刷双碟的配置，其中1，2带磁片头夹一片碟片。

可以往2，3加磁片头夹另外一片碟片，此款硬盘为单碟320GB。

碟片十分光亮精致，仔细观察可以看到已经布落有尘埃，小尘埃对精密的硬盘来说是巨大的绊脚石。

拆下另外的一片挡片同样带强磁片(叫法未考证)由于工具的限制，拆解遇到问题，需要固定四个凹点才能拧动中间的螺丝。

笔者决定用一个螺丝刀逆方向顶住一个凹点，用另一个螺丝刀拧，由于担心失手戳花碟片，没有太大使力，改换三个螺丝刀顶住三个凹点，心有担心还是不好使力。

01、准备工具
02、拆螺丝
03、拆硬盘、内存
04、拆显示器信号线
05、拆键盘
06、拆键盘线、开关按键。

07、拆显示器
08、清洁显示器
09、取上盖
10、拆主板螺丝
11、卸主板
12、拆风扇
13、风扇内部结构
14、拆CPU散热片
15、拆CPU
16、换硅胶装上CPU
17、部分部件，桌子太小，显示器上不了。

18、按返序安装回去即可。

注意一些小接口。

测试结果
------------------
不加散热垫，接上电池和电源开机测试，稳定后，正常使用CPU10%左右。

温度52度。

跑3D让CPU满载。

也才60几度，比原来的93度好很多。

如下图。

总结
----------------
拆机不难，主要是要细心，记下螺丝的位置和长短以及排线的接拆顺序。

很多电脑噪音大、温度高。

一般就是风扇灰尘多，硅胶干化等引起，如果有条件可以自己拆拆，告诉你，其实很简单，只要用心。

1、准备工具：镊子，螺丝批，硅胶，刷子2、把电池取下，卸下所有螺丝（最好按位置摆放好），有两颗螺丝只有在取下光驱后才能看到！注：硬盘外盖可能会因为胶垫融化粘住，稍用力向上提后，再向外拉。

3、光驱向外推；内存按下两边的固定卡子；硬盘稍用力向左推出；4、取下光驱后看见两颗螺丝，也要卸下来。

5、背面：用手拿住显示器信号线，向上提并左右旋转即可拿出。

6、先解开三个卡住的地方，然后拿住键盘轻轻往下拉出键盘！注：键盘下有排线，一定要小心操作，切忌心急，以免扯断排线！排线的取出方法下面会介绍！7、为了方便下一步，将这个地方撬开或用手掰开就行，左右两边都要。

8、上面撬开后，卸下螺丝后就可取出前面那块带有电源按键的挡板。

中间拆线部分往下看。

9、键盘排线；抬起黑色的横杆，向后轻拉出排线。

10、同上步一样，向上抬起固定横杆，轻拉出排线。

11、将显示器的天线拉出来（刚从后面松开的，记得吧），并从凹槽里完全取出，装回去时就塞回去。

12、左右两边各有一颗螺丝，左边还有一个排线接口。

往下看。

13、（开始卸显示器了）卸下螺丝；拿住黑布往上提，即可拿出排线。

相同，卸下右边的螺丝。

14、拿下显示器，放好，可不要随便丢，否则一不小心弄坏就亏大了！15、现在的R18轻了很多，拿手里像玩具一样没什么感觉。

接下来取下正面的盖子吧，16、从旁边打开，慢慢地按顺序掰开。

17、卸下周围的4颗螺丝，中间的排线接口比较难弄，慢慢取！18、向上提起后向屏幕右侧拉出。

19、提起后向旁侧拉出。

20、卸下显示芯片散热垫上的两颗螺丝，CPU风扇上的4颗螺丝，另下端中间有排线接口。

21、排线接口，CPU散热器那个脏啊……无语。

22、拿住接口后部分，左右轻摇出。

23、4颗假的螺丝（塑胶套着的），只有右下端的一颗为螺丝。

24、卸下螺丝后，其他的在旁边用螺丝批轻轻撬开。

25、卸下CPU散热片上的4颗螺丝，（不要一颗一颗的卸，最好四颗全松后，才完全卸载）26、不推荐拿下CPU，以免清洁时灰尘掉进针孔里，导致接触不良，况且CPU插槽里不会脏的。

手头有台三星R20 plus，工作的还算不错，就是有的时候风扇的声音大了些。

最近几天机器经常死机，用鲁大师监测了一下系统运行状态，surprising，CPU的温度居然达到90度以上，完全可以煎蛋了！做了一番系统优化，但未见任何好转，难道是风扇有问题？OK，拆机，清理风扇。

先来个完全版的：注意3个箭头所指的部位，一会就会用到。

背面这里需要注意，2个红色箭头指示处（显示屏铰链）的螺丝是2枚短螺丝，再装上时千万不要弄错，否则此处无法拧紧，我可是费了很大劲才抠出来的。

把背面所有螺丝都拧下来，放好，备用。

用力按住光驱上“CD/DVD”标记并向外推，即可把光驱拆下光驱拆下后，边缘处可见2枚螺丝，不要犹豫，继续拧下。

然后开始处理前面，掀开屏幕，用小螺丝刀将P1箭头处的挡板向内压，即可将键盘的下边释放出来，然后慢慢拉动键盘，即可将整个键盘取出，但要注意不要大力扯动，防止将键盘与主板相连的排线拉断。

红框所示即为键盘排线插口，只要将黑色部分向上掀起，即可松开排线，从而将整个键盘取下。

图中黄色部分为无线网卡的天线。

键盘排线插口的右侧即为鼠标板排线插口，松开排线的方法和键盘相同，掀起褐色部分即可。

翻到笔记本背面，取下内存盖，在内存条的左侧即可看到无线网卡及天线，红圈部分可以直接拽下来。

再翻到本子的正面，此处与黄线平行的即为无线网卡的天线，拆装本子的时候注意不要拉断。

将4个红色箭头处的螺丝拧下，然后将本子的屏幕打开约至180度，用小螺丝刀轻撬铰链处的塑料壳，即可将电源开关的盖板拿下来。

红色箭头所指处即为屏幕的信号线，拉住黑色尼龙带，向上使劲，OK，信号线已从插槽上脱出。

再将铰链处的两个螺丝取下，然后即可轻松将本子分为两部分，R20的主板登场！主板上有3处白色箭头，分别将3个白色箭头所指的螺丝松开，然后将硬盘、读卡器的封口盖以及扩展卡槽的封口盖取下，稍稍用点力气即可将主板与底座分开。

但要上图红圈处为本子的扬声器接头，与主板下的扬声器直接相连，为了避免生成哑巴笔记本，不要用蛮力把它扯断。

三星手机拆机教程图解
三星手机拆机教程图解
工具/原料
十字螺丝刀镊子
三星i9500 手机一台
方法/步骤
首先将手机的后盖跟电池都卸下来，然后用十字螺丝刀扭开手机背后的9颗螺丝；
用镊子先取下手机下方的.铃声下巴条，然后用指甲楔入手机边缘的缝隙，小心将手机后板取下；
用十字螺丝刀扭开手机右上方的小螺丝，并扳开上面的六处排线位；
再用十字螺丝刀扭开手机正上方的小螺丝，并依次取下四个小零部件分别是耳机孔、听筒、前摄像头、振动器；
最后用镊子小心取下手机下方的大排线，大功告成！
注意事项
注意：每个步骤都得小心操作不可硬拉硬拽，不然会伤到排线；。

背面
开掉底板
拔掉光驱
拔掉硬盘，西数320, 5200转
-5
3AMSUNG 两个内存插槽，一个闲置，有升级空间；一根三星 2G 的DDR3 1067内存
接着打开电脑，键盘上面F2,F11, presc三个位置有暗扣，按下暗扣，向前推键盘
键盘掉了
轻轻取下键盘和主板的连线
手指两个位置的连线取下，一个是触摸板连线，一个是开关机等连线
用专用卡片沿缝撬开面板
面板背面
主板暴露
同样除去主板上面几根连线，上面显示的两根，一根是显示器连线，一根是无线模块连线
除去显示器连线
主板背面
三星散热模块，我们今天折腾了半天找的就是它
笔记本D面
6
取下散热模块，可以看到铝制的接触面和铜制的导热管，以及满是灰尘的风扇
可以看到导热硅脂已经干了
三个方块从左到右依次是显卡，北桥芯片和CPU
可以看到是英特尔的T4300, CPU不给力呀！不过毕竟是09年的本，还没有酷睿i系列
把干燥的硅脂擦干净
风扇里的灰尘
擦干净三个发热大户和铝板，铜片，重新均匀涂抹导热硅脂
重新均匀涂抹导热硅脂然后依次安装，ok!今天下午忙了两个小时的工作完成。
