高考物理电场精讲精练几种常见的典型电场等势面

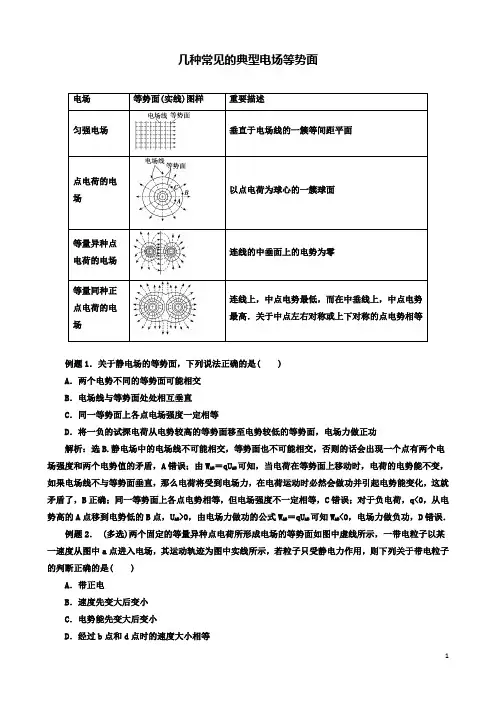

几种常见的典型电场等势面电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇等间距平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂面上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高．关于中点左右对称或上下对称的点电势相等例题1．关于静电场的等势面，下列说法正确的是( )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功解析：选B.静电场中的电场线不可能相交，等势面也不可能相交，否则的话会出现一个点有两个电场强度和两个电势值的矛盾，A错误；由W AB＝qU AB可知，当电荷在等势面上移动时，电荷的电势能不变，如果电场线不与等势面垂直，那么电荷将受到电场力，在电荷运动时必然会做功并引起电势能变化，这就矛盾了，B正确；同一等势面上各点电势相等，但电场强度不一定相等，C错误；对于负电荷，q<0，从电势高的A点移到电势低的B点，U AB>0，由电场力做功的公式W AB＝qU AB可知W AB<0，电场力做负功，D错误．例题2． (多选)两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是( )A．带正电B．速度先变大后变小C．电势能先变大后变小D．经过b点和d点时的速度大小相等解析：选CD.做曲线运动的物体受到的合力方向指向曲线的内侧，根据带电粒子受力方向可以判断，粒子带负电，选项A错误；负电荷在电势低的位置电势能大，粒子的电势能先变大后变小，粒子的电势能和动能之和不变，所以粒子的动能先变小后变大，速度先变小后变大，选项B错误，选项C正确；b、d 两点电势相同，粒子经过这两点时电势能相等，动能相等，速度大小也相等，选项D正确．例题3．电场中某三条等势线如图甲中实线a、b、c所示．一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v ­t图象可能是图乙中的( )­解析：选A.结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，将做加速度越来越小的加速运动，A正确．例题4. 如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，B为线段AC的中点，则下列说法正确的是( )A．电子沿AC方向运动时受到的电场力越来越小B．电子沿AC方向运动时它具有的电势能越来越大C．电势差U AB＝U BCD．电势φA<φB<φC解析：选B.该电场为负点电荷电场，电子沿AC方向运动时受到的电场力越来越大，选项A错误；根据电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，它具有的电势能越来越大，选项B正确；由于电场为非匀强电场，电势差U AB<U BC，选项C错误；电势φA>φB>φC，选项D错误．过关检测1. 如图所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则( )A ．a a >a b >a c ，v a >v c >v bB ．a a >a b >a c ，v b >v c >v aC ．a b >a c >a a ，v b >v c >v aD ．a b >a c >a a ，v a >v c >v b解析：选D.由库仑定律可知，粒子在a 、b 、c 三点受到的电场力的大小关系为F b >F c >F a ，由a ＝F m可知，a b >a c >a a ，由运动轨迹可知，粒子Q 的电性与P 相同，受斥力作用，不论粒子从a 到c ，还是从c 到a ，在运动过程中总有排斥力与运动方向的夹角先为钝角后为锐角，即斥力先做负功后做正功，因此v a >v c >v b ，故D 正确．2. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )A ．直线a 位于某一等势面内，φM ＞φQB ．直线c 位于某一等势面内，φM ＞φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功解析：选B.电子带负电荷，电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，有W MN ＝W MP ＜0，而W MN ＝qU MN ，W MP ＝qU MP ，q ＜0，所以有U MN ＝U MP ＞0，即φM ＞φN ＝φP ，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，有φM ＝φQ ，故A 错误，B 正确；电子由M 点到Q 点过程中，W MQ ＝q(φM －φQ )＝0，电子由P 点到Q 点过程中，W PQ ＝q(φP －φQ )＞0，故C 、D 错误．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

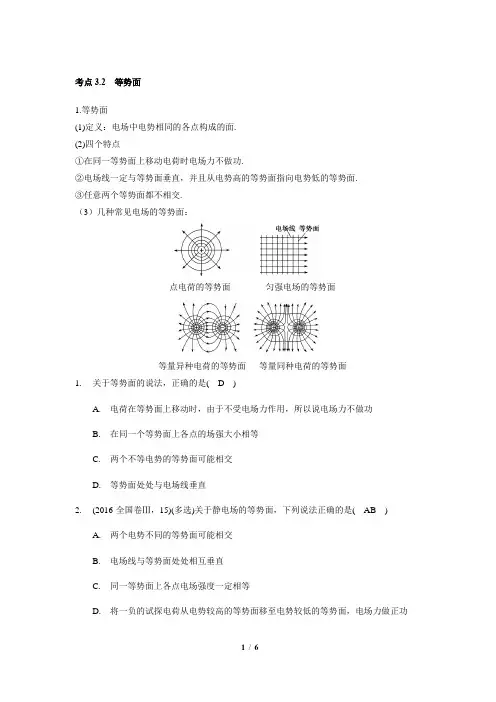

考点3.2等势面1.等势面(1)定义：电场中电势相同的各点构成的面.(2)四个特点①在同一等势面上移动电荷时电场力不做功.②电场线一定与等势面垂直，并且从电势高的等势面指向电势低的等势面.③任意两个等势面都不相交.（3）几种常见电场的等势面：点电荷的等势面匀强电场的等势面等量异种电荷的等势面等量同种电荷的等势面1.关于等势面的说法，正确的是(D)A.电荷在等势面上移动时，由于不受电场力作用，所以说电场力不做功B.在同一个等势面上各点的场强大小相等C.两个不等电势的等势面可能相交D.等势面处处与电场线垂直2.(2016·全国卷Ⅲ，15)(多选)关于静电场的等势面，下列说法正确的是(AB)A.两个电势不同的等势面可能相交B.电场线与等势面处处相互垂直C.同一等势面上各点电场强度一定相等D.将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功3.如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面.下列判断正确的是(D)A.1、2两点的场强相等B.1、3两点的场强相等C.1、2两点的电势相等D.2、3两点的电势相等4.某带电粒子仅在静电力作用下由A点运动到B点，电场线、等势面(虚线)、粒子在A点的初速度及运动轨迹如图所示，可以判定(B)A.粒子在A点的加速度大于它在B点的加速度B.粒子在A点的动能小于它在B点的动能C.粒子在A点的电势能小于它在B点的电势能D.电场中A点的电势低于B点的电势5.电场中等势面如图所示，下列关于该电场描述正确的是(C)A.A点的电场强度比C点的小B.负电荷在A点的电势能比在C点的电势能大C.电荷沿等势面AB移动的过程中，电场力始终不做功D.正电荷由A移动到C，电场力做负功6.如图所示，在点电荷Q形成的电场中，已知a、b，两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为accb和adb曲线，已知乙粒子带正电．那么下列判断正确的是(D)A.甲粒子在b点的电势能比在c点小B.乙粒子在d点速度最大C.C．a、b两点电场强度相同D.d点电势比b点电势高7.如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是(C)A.A点电势大于B点电势B.A、B两点的电场强度相等C.q1的电荷量小于q2的电荷量D.q1在A点的电势能小于q2在B点的电势能8.如图所示，在xOy坐标系中以O为中心的椭圆上，有a、b、c、d、e五点，其中a、b、c、d为椭圆与坐标轴的交点。

第49讲电场线与等势线（面）的应用1．（2021•辽宁）等量异号点电荷固定在水平向右的匀强电场中，电场分布如图所示，实线表示电场线，虚线表示等势线。

将同一负电荷先后置于a、b两点，电势能分别为E pa和E pb，电荷所受电场力大小分别为F a和F b，则（）A．E pa＞E pb，F a＞F b B．E pa＞E pb，F a＜F bC．E pa＜E pb，F a＞F b D．E pa＜E pb，F a＜F b【解答】解：根据对称性可知，a点与a′点电势和电场强度大小都相同，如图所示。

根据沿电场线方向电势降低可得a点的电势高于b，根据E P＝qφ可知，负电荷在电势高的地方电势能小，则有E pa＜E pb；根据电场线密的地方电场强度大，可知E a＜E b，根据F＝qE可知F a＜F b，根据D正确、ABC错误。

故选：D。

2．（2021•浙江）某书中有如图所示的图，用来表示横截面是“＜”形导体右侧的电场线和等势面，其中a、b是同一条实线上的两点，c是另一条实线上的一点，d是导体尖角右侧表面附近的一点。

下列说法正确的是（）A．实线表示电场线B．离d点最近的导体表面电荷密度最大C．“＜”形导体右侧表面附近电场强度方向均相同D．电荷从a点到c点再到b点电场力做功一定为零【解答】解：A、电场线起于正电荷（或无穷远），终止于负电荷（或无穷远），由图可知，图中的实线不是起于导体，也不是终止于导体，可知实线是等势线，故A错误；B、等势线越密的地方，电场强度强度越强，d点场强较弱，可知离d点最近的导体表面电荷密度最小，故B错误；C、电场强度方向与等势线垂直，由图可知，“＜”形导体右侧表面附近电场强度方向不一定相同，故C错误；D、a、b两点在同一条等势线上，ac两点的电势差和bc两点的电势差相等，电荷从a点到c点再到b点电场力做功一定为零，故D正确。

故选：D。

3．（2022•浙江）某种气体一电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜构成，其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示。

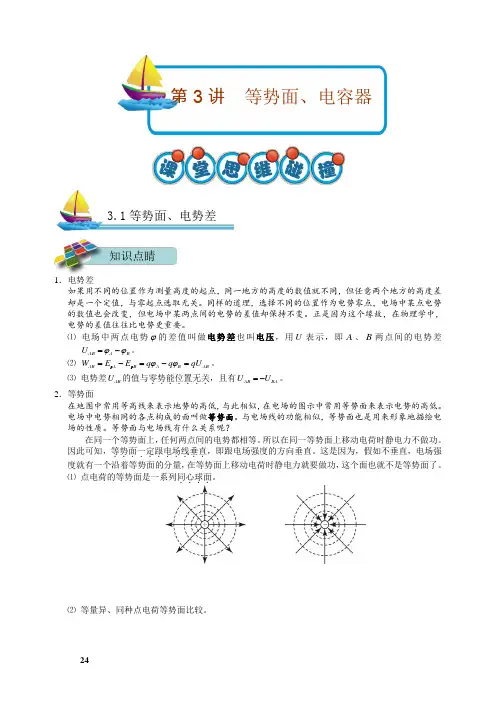

241．电势差如果用不同的位置作为测量高度的起点，同一地方的高度的数值就不同，但任意两个地方的高度差却是一个定值，与零起点选取无关。

同样的道理，选择不同的位置作为电势零点，电场中某点电势的数值也会改变，但电场中某两点间的电势的差值却保持不变。

正是因为这个缘故，在物理学中，电势的差值往往比电势更重要。

⑴ 电场中两点电势ϕ的差值叫做电势差也叫电压，用U 表示，即A 、B 两点间的电势差AB A B U ϕϕ=-。

⑵ p p AB A B A B AB W E E q q qU ϕϕ=-=-=。

⑶ 电势差AB U 的值与零势能位置无关．．．．．．．，且有AB BA U U =-。

2．等势面在地图中常用等高线来表示地势的高低，与此相似，在电场的图示中常用等势面来表示电势的高低。

电场中电势相同的各点构成的面叫做等势面。

与电场线的功能相似，等势面也是用来形象地描绘电场的性质。

等势面与电场线有什么关系呢？在同一个等势面上，任何两点间的电势都相等。

所以在同一等势面上移动电荷时静电力不做功。

因此可知，等势面一定跟电场线垂直．．．．．．．．．．．，即跟电场强度的方向垂直。

这是因为，假如不垂直，电场强度就有一个沿着等势面的分量，在等势面上移动电荷时静电力就要做功，这个面也就不是等势面了。

⑴ 点电荷的等势面是一系列同心．．球面．．。

⑵ 等量异、同种点电荷等势面比较。

知识点睛3.1等势面、电势差第3讲 等势面、电容器25⑶ 匀强电场中的等势面是一系列平行的平面．．．．．。

⑷ 一头大一头小的导体的等势面。

等势面的性质：① 等势面与电场线一定垂直。

② 电场线总是由电势高的等势面指向电势低的等势面。

③ 在同一等势面上移动电荷时电场力不做功。

④ 不同的等势面不会相交。

⑤ 等差等势面越密的地方，电场强度越大3．电势差与电场强度的关系前面我们已经知道电势ϕ与场强E 是用比值法定义的，它们都可以描述场的性质，那么它们之间有 没有关系呢?通过比较公式发现，两者的共同媒介是试探电荷，可否通过研究试探电荷将电场强度 与电势联系起来呢？接下来我们研究电荷在场中移动的问题，看看能不能找到场强与电势的关系，我们从最简单的情况入手，用正试探电荷在匀强电场中沿电场线方向从A 移动B 点，其 通过受力算电场力做功是AB W qEd =通过电势差算做功是p p AB A B A B ABW E E q q qU ϕϕ=-=-=由两种算法做功相等AB ABW qEd qU ==得AB U Ed =也可以写成AB UE d=通过导出单位的方法发现，电场强度的单位牛顿每库仑与伏特每米是相同的。

电场能的性质--电势能、电势、等势面一、电场能的性质1．静电力做功的特点静电力做功与路径无关，只与电荷量和电荷移动过程始、末位置间的电势差有关．2．电势能(1)定义：电荷在电场中具有的势能，称为电势能．(2)说明：电势能具有相对性，通常把无限远处或大地表面的电势能规定为零．3．电势(1)定义：电荷在电场中某一点的电势能与它的电荷量之比．(2)定义式：φ＝E p q.(3)标矢性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)．(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同．4．静电力做功与电势能变化的关系(1)静电力做的功等于电荷电势能的减少量，即W AB＝E p A－E p B.静电力对电荷做多少正功，电荷电势能就减少多少；电荷克服静电力做多少功，电荷电势能就增加多少．(2)电势能的大小：由W AB＝E p A－E p B可知，若令E p B＝0，则E p A＝W AB，即一个电荷在电场中某点具有的电势能，数值上等于将其从该点移到零电势能位置过程中静电力所做的功．5．电势高低的判断“四法”6．电势能的大小判断“四法”7.电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变． (2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．(3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化．(4)所有外力对物体所做的功等于物体动能的变化．二、电场线、等势线(面)及带电粒子的运动轨迹问题1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．2．几种典型电场的等势线(面)等量异种点电荷的电场连线的中垂线上电势处处为零 等量同种(正)点电荷的电场连线上，中点的电势最低；中垂线上，中点的电势最高3.带电粒子在电场中运动轨迹问题的分析方法 (1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．(3)根据动能定理或能量守恒定律判断动能的变化情况．4.带电粒子运动轨迹的分析(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据粒子的正、负判断场强的方向．(3)判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．三、针对练习1、（多选）静电纺纱利用了高压静电场的两个电极使单纤维两端带上异种电荷，如图所示，则（ ）A ．图中虚线是电场线，电势AB ϕϕ=B ．图中虚线是等势线，电场强度A B E E =C ．电子在A 点的电势能大于其在D 点的电势能D ．将一电子从C 移动到D ，电场力做功为零2、（多选）某静电除尘设备集尘板的内壁带正电，设备中心位置有一个带负电的放电极，它们之间的电场线分布如图所示，虚线为某带电烟尘颗粒(重力不计)的运动轨迹，A 、B 是轨迹上的两点，C 点与B 点关于放电极对称，下列说法正确的是( )A ．A 点电势低于B 点电势B ．A 点电场强度小于C 点电场强度C ．烟尘颗粒在A 点的动能小于在B 点的动能D ．烟尘颗粒在A 点的电势能小于在B 点的电势能3、（多选）如图所示，圆的直径PQ 与MN 相互垂直，有3个点电荷分别固定在P 点、Q 点和M 点、其中P 、Q 两点的电荷所带电荷量绝对值均为q ，位于M 点的电荷带正电。

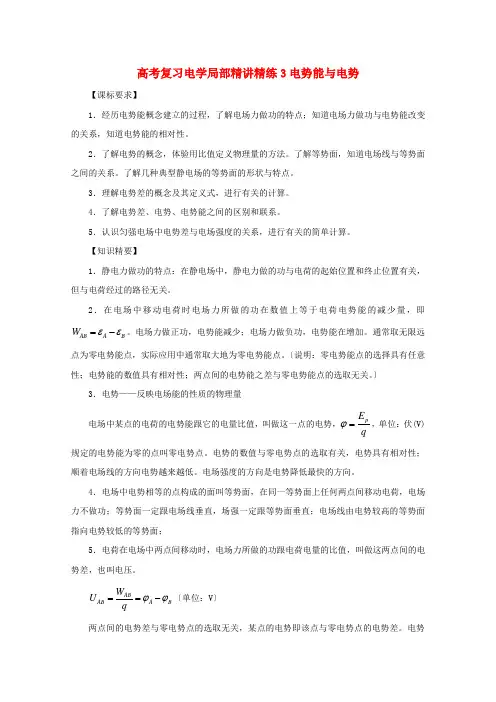

高考复习电学局部精讲精练3电势能与电势【课标要求】1．经历电势能概念建立的过程，了解电场力做功的特点；知道电场力做功与电势能改变的关系，知道电势能的相对性。

2．了解电势的概念，体验用比值定义物理量的方法。

了解等势面，知道电场线与等势面之间的关系。

了解几种典型静电场的等势面的形状与特点。

3．理解电势差的概念及其定义式，进行有关的计算。

4．了解电势差、电势、电势能之间的区别和联系。

5．认识匀强电场中电势差与电场强度的关系，进行有关的简单计算。

【知识精要】1．静电力做功的特点：在静电场中，静电力做的功与电荷的起始位置和终止位置有关，但与电荷经过的路径无关。

2．在电场中移动电荷时电场力所做的功在数值上等于电荷电势能的减少量，即AB A B W εε=-。

电场力做正功，电势能减少；电场力做负功，电势能在增加。

通常取无限远点为零电势能点，实际应用中通常取大地为零电势能点。

〔说明：零电势能点的选择具有任意性；电势能的数值具有相对性；两点间的电势能之差与零电势能点的选取无关。

〕3．电势——反映电场能的性质的物理量电场中某点的电荷的电势能跟它的电量比值，叫做这一点的电势，pE q ϕ=，单位：伏(V)规定的电势能为零的点叫零电势点。

电势的数值与零电势点的选取有关，电势具有相对性；顺着电场线的方向电势越来越低。

电场强度的方向是电势降低最快的方向。

4．电场中电势相等的点构成的面叫等势面，在同一等势面上任何两点间移动电荷，电场力不做功；等势面一定跟电场线垂直，场强一定跟等势面垂直；电场线由电势较高的等势面指向电势较低的等势面；5．电荷在电场中两点间移动时，电场力所做的功跟电荷电量的比值，叫做这两点间的电势差，也叫电压。

AB AB A B W U qϕϕ==-〔单位：V 〕 两点间的电势差与零电势点的选取无关，某点的电势即该点与零电势点的电势差。

电势差是标量。

6．在匀强电场中，任意两点间的电势差等于场强和这两点在场强方向上距离的乘积。

静电场考点突破微专题5 典型电场的电场线和等势面一知能掌握1.几种典型电场的电场线(1)几种典型电场的电场线（2）点电荷电场的特征：①正点电荷电场线的特征是由中心场源正电荷向四周发散，如图1-1所示。

负点电荷电场线的特征是四周向场源负电荷汇聚，如图1-2所示。

②由点电荷的电场强度公式和电场线分布可知，离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

③由于点电荷电场的电场强度E与r的二次方成反比，我们以场源电荷所在处为坐标原点，建立直线坐标系，则电场强度E随坐标x变化关系的图象大致如图1-3和图1-4所示。

图1-1 图1-2 图1-3 图1-4（3）两个等量异种点电荷电场的特征①两个等量异种点电荷的电场线的特征是：电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线．如图2-1所示．图2-1 图2-2 图2-3②两个等量异种点电荷连线上的电场特征：连线的中点电场强度最小但是不等于零；连线上关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，电场强度先减小再增大．以两电荷连线为x轴，关于x＝0对称分布的两个等量异种点电荷的E－x图象是关于E轴(纵轴)对称的U形图线，如图2-2所示．③两个等量异种点电荷连线中垂线上的电场特征：连线的中垂线上，电场强度以中点处最大；中垂线上关于中点对称的任意两点处场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，电场强度逐渐减小．以两电荷连线中垂线为y轴，关于y＝0对称分布的两个等量异种点电荷在中垂线上的E－y图象是关于E轴(纵轴)对称的Λ形图线，如图2-3所示．④等量异种点电荷连线和中垂线上关于中点对称处的场强相同；（4）两个等量同种点电荷的电场特征：①两个等量异种点电荷的电场线的特征是：电场线大部分是曲线，起于正电荷，终止于无穷远；只有两条电场线是直线．(如图3-1所示)图3-1 图3-2 图3-3②两个等量同种点电荷的连线上的电场：在两电荷连线上的中点电场强度最小为零，此处无电场线．中点O附近的电场线非常稀疏，但场强并不为零；连线上关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，电场强度先减小到零再增大．若以两电荷连线中点作为坐标原点，沿两电荷连线作为x轴建立直角坐标系，则关于坐标原点对称分布的两个等量同种点电荷在连线方向上的E－x图象是关于坐标原点对称的图线，两个等量正点电荷的E －x 图象如图3-2所示的曲线．③两个等量同种点电荷连线的中垂线上的电场特征：在两等量同种电荷的连线中垂线上，以中点最小为零；中垂线上关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；在中垂线上由中点至无穷远处，电场强度先从零开始增大再减小至零，其间必有一个位置场强最大．若把中垂线作为y 轴，沿中垂线方向的E －y 图象大致如图3-3所示的曲线．④等量同种点电荷连线和中垂线上关于中点对称处的场强大小相等、方向相反.(5)两不等量点电荷在电荷连线的电场③若q 1≠q 2为同性电荷时，电场为零点在q 1、q 2之间，到q 2的距离x 满足：2221)(x kq x l kq =-，在此处放一电荷q ，且同时满足：222xkq l kq =时三带电体均可处于静止状态。

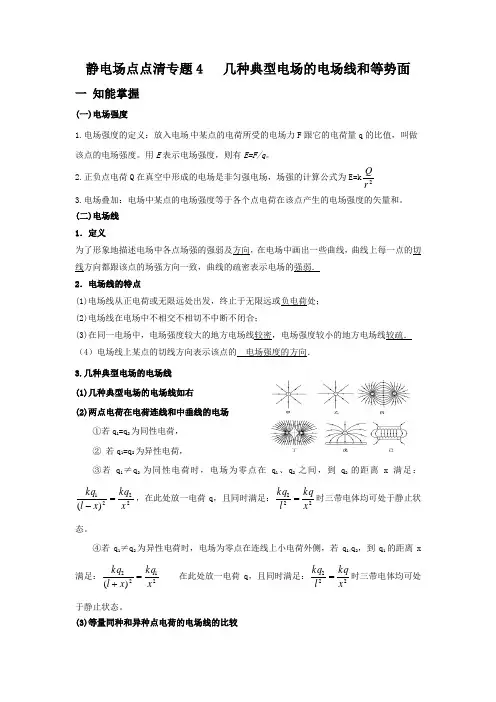

静电场点点清专题4 几种典型电场的电场线和等势面一 知能掌握(一)电场强度1.电场强度的定义：放入电场中某点的电荷所受的电场力F 跟它的电荷量q 的比值，叫做该点的电场强度。

用E 表示电场强度，则有E=F/q 。

2.正负点电荷Q 在真空中形成的电场是非匀强电场，场强的计算公式为E=k 2r Q [3.电场叠加：电场中某点的电场强度等于各个点电荷在该点产生的电场强度的矢量和。

(二)电场线 1．定义 为了形象地描述电场中各点场强的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱．2．电场线的特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处；(2)电场线在电场中不相交不相切不中断不闭合；(3)在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏．（4）电场线上某点的切线方向表示该点的 电场强度的方向．3.几种典型电场的电场线(1)几种典型电场的电场线如右(2)两点电荷在电荷连线和中垂线的电场①若q 1=q 2为同性电荷，② 若q 1=q 2为异性电荷，③若q 1≠q 2为同性电荷时，电场为零点在q 1、q 2之间，到q 2的距离x 满足：2221)(x kq x l kq =-，在此处放一电荷q ，且同时满足：222xkq l kq =时三带电体均可处于静止状态。

④若q 1≠q 2为异性电荷时，电场为零点在连线上小电荷外侧，若q 1<q 2，到q 1的距离x 满足：2122)(x kq x l kq =+ 在此处放一电荷q ，且同时满足：222xkq l kq =时三带电体均可处于静止状态。

(3)等量同种和异种点电荷的电场线的比较4.电场强度随空间分布图象电场强度随空间分布图象即所谓E-x图象是指空间中电场强度E随坐标x变化关系的图象。

5.点电荷电场的特征：①正点电荷电场线的特征是由中心场源正电荷向四周发散，如图1-A-1所示。

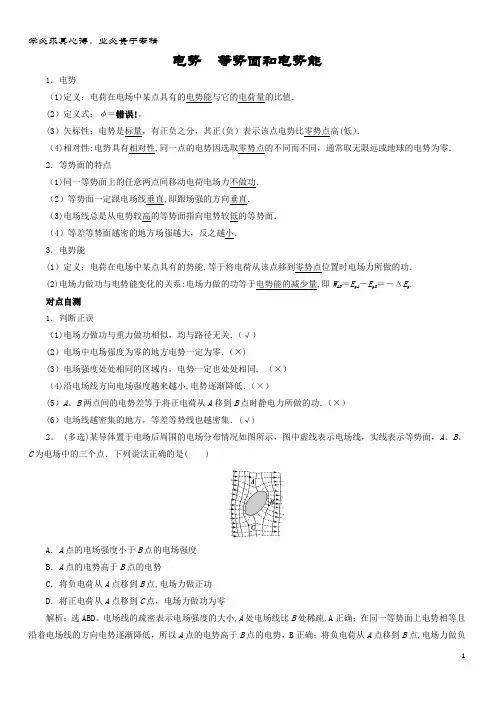

电势等势面和电势能1．电势（1)定义：电荷在电场中某点具有的电势能与它的电荷量的比值．(2）定义式：φ＝错误!。

(3）矢标性：电势是标量，有正负之分，其正(负）表示该点电势比零势点高(低）．（4)相对性:电势具有相对性,同一点的电势因选取零势点的不同而不同，通常取无限远或地球的电势为零．2．等势面的特点（1)同一等势面上的任意两点间移动电荷电场力不做功．（2）等势面一定跟电场线垂直,即跟场强的方向垂直．（3)电场线总是从电势较高的等势面指向电势较低的等势面．（4）等差等势面越密的地方场强越大，反之越小．3．电势能(1）定义：电荷在电场中某点具有的势能,等于将电荷从该点移到零势点位置时电场力所做的功．(2)电场力做功与电势能变化的关系:电场力做的功等于电势能的减少量,即W AB＝E p A－E p B＝－ΔE p.对点自测1．判断正误（1)电场力做功与重力做功相似，均与路径无关．（√）(2）电场中电场强度为零的地方电势一定为零．（×)(3）电场强度处处相同的区域内，电势一定也处处相同. （×）（4)沿电场线方向电场强度越来越小,电势逐渐降低．（×）(5）A、B两点间的电势差等于将正电荷从A移到B点时静电力所做的功．（×）(6）电场线越密集的地方，等差等势线也越密集．(√)2。

(多选)某导体置于电场后周围的电场分布情况如图所示，图中虚线表示电场线，实线表示等势面，A、B、C为电场中的三个点．下列说法正确的是( )A．A点的电场强度小于B点的电场强度B．A点的电势高于B点的电势C．将负电荷从A点移到B点,电场力做正功D．将正电荷从A点移到C点，电场力做功为零解析：选ABD。

电场线的疏密表示电场强度的大小,A处电场线比B处稀疏,A正确；在同一等势面上电势相等且沿着电场线的方向电势逐渐降低，所以A点的电势高于B点的电势，B正确；将负电荷从A点移到B点,电场力做负功，C错误；A点、C点在同一个等势面上，将正电荷从A点移到C点，电场力做功为零，D正确．3。
