无线视频监控项目中网桥的选型原则

小区无线网络视频监控系统解决方案无线网桥组网修订版随着科技的不断进步，无线网络视频监控系统已经成为小区安全管理中必不可少的一部分。

传统的有线网络视频监控系统在布线和维护上都存在一定的局限性，而无线网络视频监控系统则能够克服这些问题，并且更加灵活和便捷。

本文将为您介绍一种针对小区无线网络视频监控系统的解决方案，即无线网桥组网修订版。

一、方案概述本方案主要通过无线网桥组网的方式来搭建小区无线网络视频监控系统。

无线网桥可以将无线网络信号转换为有线信号并进行传输，从而在无需布线的情况下宽带信号的实现远距离传输。

同时，可以通过部署多个无线网桥实现小区各个角落的全面覆盖。

二、方案设计1.硬件设备选择：（1）主控设备：选择一款功能全面、性能稳定的无线网络视频监控主控设备。

主控设备需要具备视频录制、存储、远程查看等功能。

（2）无线网桥设备：选择一款无线网桥设备，具备强大的无线信号接收和转发能力，并支持多种网络传输协议。

（3）摄像机设备：根据实际需求选择合适的摄像机设备，如高清摄像机、红外摄像机等。

（4）存储设备：选择一款高容量的硬盘存储设备，用于存储监控视频。

（5）显示设备：选择一款高分辨率的显示设备，用于查看监控视频。

2.网络拓扑结构设计：（1）无线网桥组网：根据小区的地理情况和布局，将多个无线网桥设备进行合理的部署和设置，形成一个无线网桥组网。

为了保证网络信号的稳定性和覆盖面积，建议在小区各个重要位置设置无线网桥设备。

（2）主控设备连接：将主控设备通过网线连接至无线网桥设备，实现无线网络视频监控系统的搭建。

3.系统配置与管理：（1）主控设备设置：根据实际需求，对主控设备进行配置，包括网络设置、存储设置、视频录制和远程查看设置等。

（2）摄像机设置：对摄像机设备进行配置，包括视频画质、录制模式和运动侦测等参数的设置。

（3）无线网桥设置：对无线网桥设备进行配置，包括网络设置、网络传输协议和无线信号强度等参数的设置。

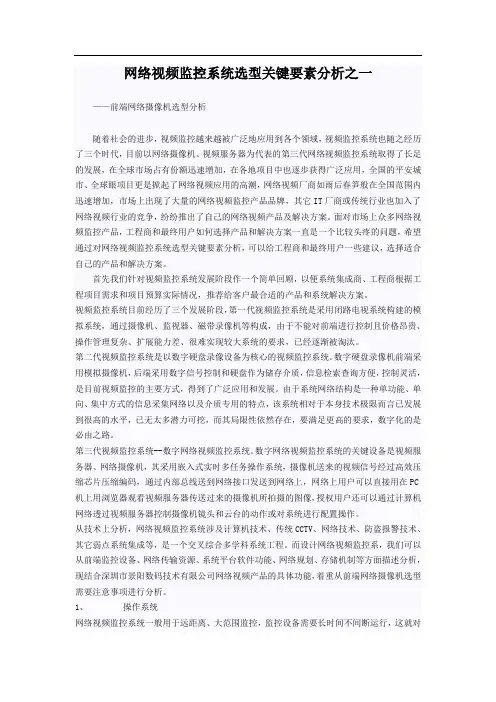

网络视频监控系统选型关键要素分析之一——前端网络摄像机选型分析随着社会的进步，视频监控越来越被广泛地应用到各个领域，视频监控系统也随之经历了三个时代，目前以网络摄像机、视频服务器为代表的第三代网络视频监控系统取得了长足的发展，在全球市场占有份额迅速增加，在各地项目中也逐步获得广泛应用，全国的平安城市、全球眼项目更是掀起了网络视频应用的高潮，网络视频厂商如雨后春笋般在全国范围内迅速增加，市场上出现了大量的网络视频监控产品品牌，其它IT厂商或传统行业也加入了网络视频行业的竞争，纷纷推出了自己的网络视频产品及解决方案。

面对市场上众多网络视频监控产品，工程商和最终用户如何选择产品和解决方案一直是一个比较头疼的问题，希望通过对网络视频监控系统选型关键要素分析，可以给工程商和最终用户一些建议，选择适合自己的产品和解决方案。

首先我们针对视频监控系统发展阶段作一个简单回顾，以便系统集成商、工程商根据工程项目需求和项目预算实际情况，推荐给客户最合适的产品和系统解决方案。

视频监控系统目前经历了三个发展阶段，第一代视频监控系统是采用闭路电视系统构建的模拟系统，通过摄像机、监视器、磁带录像机等构成，由于不能对前端进行控制且价格昂贵、操作管理复杂、扩展能力差、很难实现较大系统的要求，已经逐渐被淘汰。

第二代视频监控系统是以数字硬盘录像设备为核心的视频监控系统。

数字硬盘录像机前端采用模拟摄像机，后端采用数字信号控制和硬盘作为储存介质，信息检索查询方便，控制灵活，是目前视频监控的主要方式，得到了广泛应用和发展。

由于系统网络结构是一种单功能、单向、集中方式的信息采集网络以及介质专用的特点，该系统相对于本身技术极限而言已发展到很高的水平，已无太多潜力可挖，而其局限性依然存在，要满足更高的要求，数字化的是必由之路。

第三代视频监控系统--数字网络视频监控系统。

数字网络视频监控系统的关键设备是视频服务器、网络摄像机，其采用嵌入式实时多任务操作系统，摄像机送来的视频信号经过高效压缩芯片压缩编码，通过内部总线送到网络接口发送到网络上，网络上用户可以直接用在PC 机上用浏览器观看视频服务器传送过来的摄像机所拍摄的图像，授权用户还可以通过计算机网络透过视频服务器控制摄像机镜头和云台的动作或对系统进行配置操作。

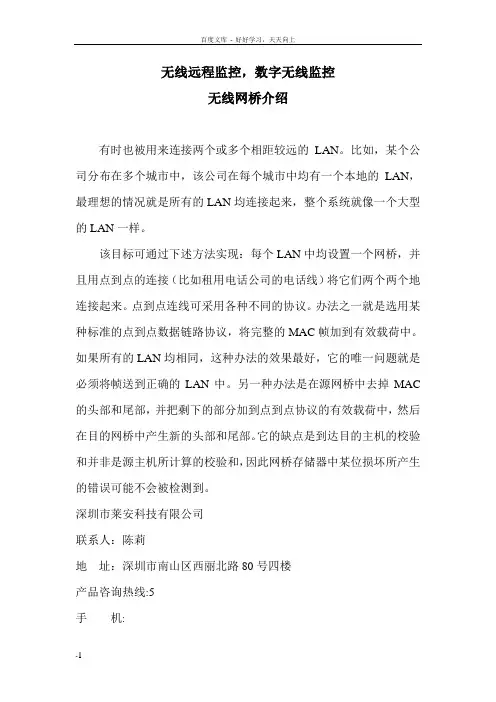

无线远程监控，数字无线监控无线网桥介绍有时也被用来连接两个或多个相距较远的LAN。

比如，某个公司分布在多个城市中，该公司在每个城市中均有一个本地的LAN，最理想的情况就是所有的LAN均连接起来，整个系统就像一个大型的LAN一样。

该目标可通过下述方法实现：每个LAN中均设置一个网桥，并且用点到点的连接（比如租用电话公司的电话线）将它们两个两个地连接起来。

点到点连线可采用各种不同的协议。

办法之一就是选用某种标准的点到点数据链路协议，将完整的MAC帧加到有效载荷中。

如果所有的LAN均相同，这种办法的效果最好，它的唯一问题就是必须将帧送到正确的LAN中。

另一种办法是在源网桥中去掉MAC 的头部和尾部，并把剩下的部分加到点到点协议的有效载荷中，然后在目的网桥中产生新的头部和尾部。

它的缺点是到达目的主机的校验和并非是源主机所计算的校验和，因此网桥存储器中某位损坏所产生的错误可能不会被检测到。

深圳市莱安科技有限公司联系人：陈莉地址：深圳市南山区西丽北路80号四楼产品咨询热线:5手机:E-mail官方网站:无线网桥的基本工作原理数据链路层互联的设备是网桥(bridge),在网络互联中它起到数据接收、地址过滤与数据转发的作用，用来实现多个网络系统之间的数据交换。

无线网桥的基本特征1.网桥在数据链路层上实现局域网互连；2.网桥能够互连两个采用不同数据链路层协议、不同传输介质与不同传输速率的网络；3.网桥以接收、存储、地址过滤与转发的方式实现互连的网络之间的通信；4.网桥需要互连的网络在数据链路层以上采用相同的协议；5.网桥可以分隔两个网络之间的广播通信量，有利于改善互连网络的性能与安全性。

网桥的基本分类网桥按照其路由表的建立方法分为两类--透明网桥（transparent bridge）--源路选网桥（source routing bridge）透明网桥的主要特点透明网桥由各个网桥自己来决定路由选择，局域网上的各结点不负责路由选择，网桥对于互连局域网的各结点来说是“透明”的；透明网桥一般用在两个使用同样的MAC层协议的网段之间的互连。

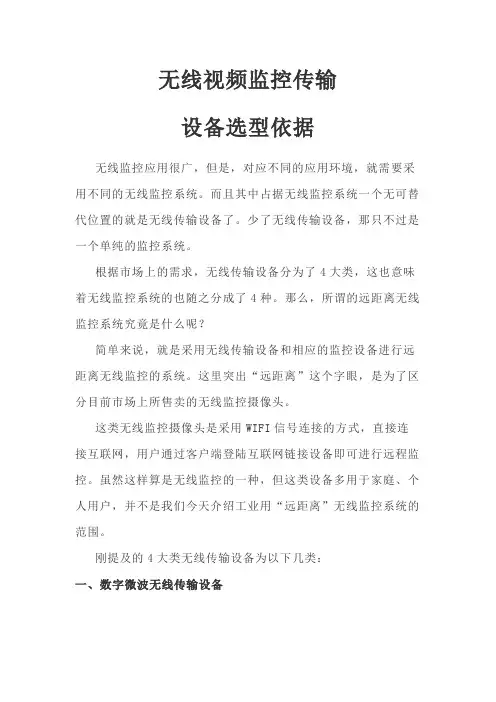

无线视频监控传输设备选型依据无线监控应用很广，但是，对应不同的应用环境，就需要采用不同的无线监控系统。

而且其中占据无线监控系统一个无可替代位置的就是无线传输设备了。

少了无线传输设备，那只不过是一个单纯的监控系统。

根据市场上的需求，无线传输设备分为了4大类，这也意味着无线监控系统的也随之分成了4种。

那么，所谓的远距离无线监控系统究竟是什么呢？简单来说，就是采用无线传输设备和相应的监控设备进行远距离无线监控的系统。

这里突出“远距离”这个字眼，是为了区分目前市场上所售卖的无线监控摄像头。

这类无线监控摄像头是采用WIFI信号连接的方式，直接连接互联网，用户通过客户端登陆互联网链接设备即可进行远程监控。

虽然这样算是无线监控的一种，但这类设备多用于家庭、个人用户，并不是我们今天介绍工业用“远距离”无线监控系统的范围。

刚提及的4大类无线传输设备为以下几类：一、数字微波无线传输设备也就是我们常说的无线网桥，无线网桥是利用数字无线微波连接两个网络的设备，所以才有了无线“网桥”这一称号。

无线网桥不但能传输网络信号，也能传输监控系统中的数字信号，例如从网络监控摄像头、麦克风等设备传出的数字信号。

虽然市面上还有不少模拟摄像头，但是只需在系统中加入转码器，将模拟信号转为数字信号就能正常通过无线网桥进行传输。

那么，无线网桥究竟能用在什么工程环境当中呢？这里，我们先来提一提无线网桥的优缺点。

优点：传输距离远、带宽高、组网方便、抗干扰能力强。

缺点：固定点传输、需保持无线网桥之间的无阻挡物。

传输距离：点对点100公里，代表设备：大功率无线网桥ST5023PRO；中继200公里，代表设备：远距离无线网桥ST5801GB-M。

由此，可以判断出，无线网桥能用于工地定点监控、森林定点监控、江河流域监控等野外、不方便布线、且有固定监控点的远距离无线监控项目当中。

二、模拟微波无线传输设备模拟微波无线传输就是用于传输模拟信号的设备，由于市面上的模拟监控设备逐年被数字监控设备取缔，而且该模拟信号容易受到外界干扰，导致监控图像失真等不良现象出现，因此模拟微波无线传输设备的市场也大不如前，呈现出逐渐收窄的趋势但是，模拟微波无线传输设备有一个优点是暂时没有被数字微波传输设备超越的，那就是价格够便宜。

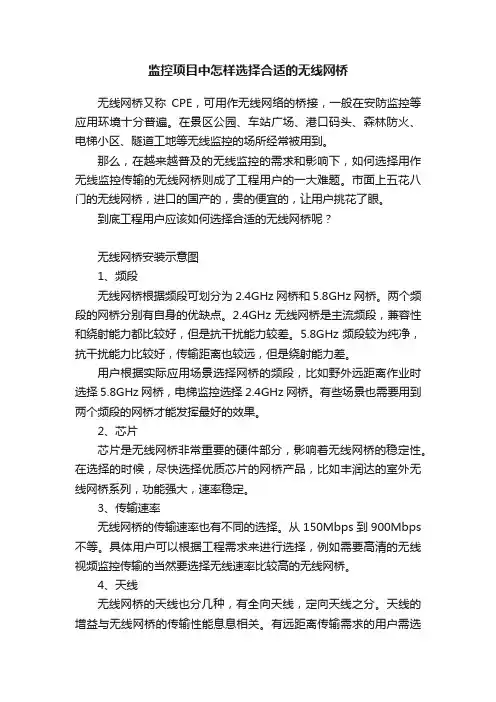

监控项目中怎样选择合适的无线网桥无线网桥又称CPE，可用作无线网络的桥接，一般在安防监控等应用环境十分普遍。

在景区公园、车站广场、港口码头、森林防火、电梯小区、隧道工地等无线监控的场所经常被用到。

那么，在越来越普及的无线监控的需求和影响下，如何选择用作无线监控传输的无线网桥则成了工程用户的一大难题。

市面上五花八门的无线网桥，进口的国产的，贵的便宜的，让用户挑花了眼。

到底工程用户应该如何选择合适的无线网桥呢？无线网桥安装示意图1、频段无线网桥根据频段可划分为2.4GHz 网桥和5.8GHz网桥。

两个频段的网桥分别有自身的优缺点。

2.4GHz无线网桥是主流频段，兼容性和绕射能力都比较好，但是抗干扰能力较差。

5.8GHz频段较为纯净，抗干扰能力比较好，传输距离也较远，但是绕射能力差。

用户根据实际应用场景选择网桥的频段，比如野外远距离作业时选择5.8GHz网桥，电梯监控选择2.4GHz网桥。

有些场景也需要用到两个频段的网桥才能发挥最好的效果。

2、芯片芯片是无线网桥非常重要的硬件部分，影响着无线网桥的稳定性。

在选择的时候，尽快选择优质芯片的网桥产品，比如丰润达的室外无线网桥系列，功能强大，速率稳定。

3、传输速率无线网桥的传输速率也有不同的选择。

从150Mbps到900Mbps 不等。

具体用户可以根据工程需求来进行选择，例如需要高清的无线视频监控传输的当然要选择无线速率比较高的无线网桥。

4、天线无线网桥的天线也分几种，有全向天线，定向天线之分。

天线的增益与无线网桥的传输性能息息相关。

有远距离传输需求的用户需选择增益较高性能较强的无线网桥来确保传输。

5、供电方式无线网桥的工作环境通常会涉及到室外一些复杂的环境，比如森林、港口、隧道等地方，所以供电是个较为麻烦的问题。

选择支持POE网线供电的无线网桥可以很好的解决这个难题。

6、传输方式无线网桥一般有三种传输方式，一对一、多发一收或者中继的方式，在多个点独立发射的环境下尽量采用多发一收的传输方式。

无线监控中，无线网桥要安装得多高才好？
来源 | 丰润达技术部
无线视频监控已经成为了我们生活中必不可少的一个环节。

监控系统对于人们的人身和财产安全，都起得举足轻重的作用。

但无线视频监控系统看似简单，而对于环境的要求又比较高，要求发射与接收之间是空旷无遮挡的。

那么，对于无线网桥如何安装，特别是安装的高度应该是多高，许多人都还是很疑惑的。

总结如下：
1、在满足监控目标视场范围要求的条件下，无线网桥安装高度：室内离地不宜低于2.5m，室外离地不宜低于3.5m。

2、监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

3、在强电磁干扰环境下，监控摄像头安装应与地绝缘隔离。

4、信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。

5、电梯厢内的监控摄像头应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。

通常来说，对于监控安装高度这个问题还有以下一些数据可供参考：摄像头里面的内置镜头一般有以下几种规格：3.6mm，4mm，6mm，8mm和12mm。

焦距越小光圈越大。

所以安装的高度与距离这要看具体场地、摄像头参数息息相关了。

总体来讲，如果场地允许的话，高度一般不低于三米，一般不高于8米。

低了容易被某些人弄坏，高了不便于后期维护。

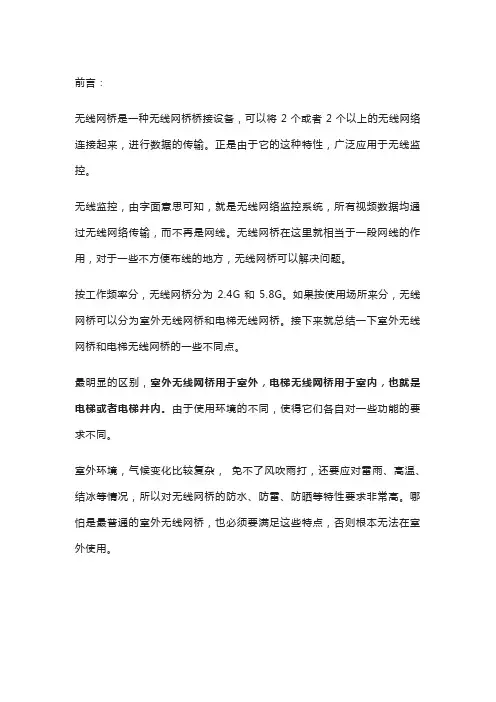

前言：无线网桥是一种无线网桥桥接设备，可以将2个或者2个以上的无线网络连接起来，进行数据的传输。

正是由于它的这种特性，广泛应用于无线监控。

无线监控，由字面意思可知，就是无线网络监控系统，所有视频数据均通过无线网络传输，而不再是网线。

无线网桥在这里就相当于一段网线的作用，对于一些不方便布线的地方，无线网桥可以解决问题。

按工作频率分，无线网桥分为2.4G和5.8G。

如果按使用场所来分，无线网桥可以分为室外无线网桥和电梯无线网桥。

接下来就总结一下室外无线网桥和电梯无线网桥的一些不同点。

最明显的区别，室外无线网桥用于室外，电梯无线网桥用于室内，也就是电梯或者电梯井内。

由于使用环境的不同，使得它们各自对一些功能的要求不同。

室外环境，气候变化比较复杂，免不了风吹雨打，还要应对雷雨、高温、结冰等情况，所以对无线网桥的防水、防雷、防晒等特性要求非常高。

哪怕是最普通的室外无线网桥，也必须要满足这些特点，否则根本无法在室外使用。

另外由于室外各种障碍物和遮挡比较多，对信号会造成一定的衰减和损耗，室外无线网桥对发射功率以及天线增益的要求也比较高。

通常来说，发射功率和天线增益越大，无线网桥传输效果越好，距离也越远。

电梯环境，虽然不存在气候和天气的影响，但电梯和电梯井内存在各种辐射和干扰，要想很好的进行电梯监控数据的传输，要满足两个条件：抗干扰，产生的干扰比较少。

也就是说，在电梯内使用的无线网桥不仅要能抗一定的干扰，而且本身也不能产生其他更多的干扰。

正是因为电梯环境的特殊性，所以电梯监控一般会使用电梯专用无线网桥，而不是室外普通无线网桥。

电梯网桥相比室外网桥，在某些方面进行了优化，更有利于电梯监控传输。

而且由于要求本身不能产生很大的干扰，所以电梯无线网桥的发射功率，以及天线增益都不能太大。

下面总结一下;室外无线网桥应用于室外，对防水、防雷、防晒、防低温、发射功率、天线增益等特性要求较高。

电梯无线网桥应用于电梯井，对抗干扰性要求较高。

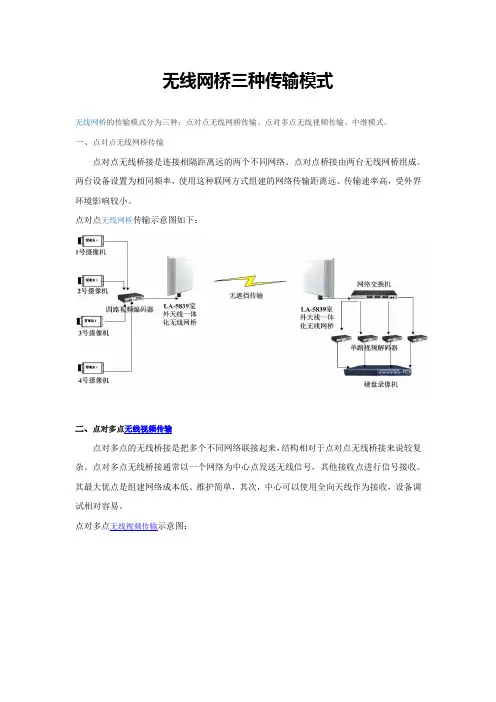

无线网桥三种传输模式
无线网桥的传输模式分为三种：点对点无线网桥传输、点对多点无线视频传输、中继模式。

一、点对点无线网桥传输
点对点无线桥接是连接相隔距离远的两个不同网络。

点对点桥接由两台无线网桥组成。

两台设备设置为相同频率，使用这种联网方式组建的网络传输距离远、传输速率高，受外界环境影响较小。

点对点无线网桥传输示意图如下：
二、点对多点无线视频传输
点对多点的无线桥接是把多个不同网络联接起来，结构相对于点对点无线桥接来说较复杂。

点对多点无线桥接通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。

其最大优点是组建网络成本低、维护简单，其次，中心可以使用全向天线作为接收，设备调试相对容易。

点对多点无线视频传输示意图：
三、中继模式
当需要连接的两个网络之间有障碍物遮挡。

可以架设中转来通过障碍，完成两点之间的无线桥接。

无线中继点的位置应选择在可以同时看到网络A与网络B的地方。

中继点架设两台无线网桥，一台面向A网络，一台面向B网络，两台无线网桥之间用网络交换机连接。

有多个障碍的情况下，可以建立多个中继点系统来实现整个无线链路桥接。

点对多点无线网络视频传输示意图：。

电梯无线网桥监控方案随着科技的不断发展，电梯监控系统已成为现代化建筑中不可或缺的一部分。

传统的电梯监控系统通常会使用有线网络连接，但这种方式存在一些局限性，如安装和维护成本较高、布线困难等。

为了解决这些问题，越来越多的电梯监控系统开始采用无线网络连接。

无线网桥是将有线网络信号转换为无线信号的设备，它可以实现电梯监控系统的无线化连接。

下面将提出一个电梯无线网桥监控方案，具体内容如下：1.设备选择：-无线网桥设备：选择一款性能稳定、信号传输距离较远的无线网桥设备。

可以采用IEEE802.11n无线标准的设备，保证信号传输的稳定性和速度。

-摄像头：选择高清摄像头，提供清晰的图像和视频。

最好选择支持夜视功能的摄像头，以便在光线较暗的情况下也能获取清晰的图像。

-NVR（网络视频记录器）：选择一款性能稳定、存储容量较大的NVR 设备，以确保长时间的录像存储。

2.网络规划：-根据实际情况确定无线网桥设备的数量和布置位置。

一般情况下，每台电梯只需要安装一个无线网桥设备即可。

-根据电梯数量和布置情况，确定一个网络拓扑结构，如星型、环型或网状结构。

-使用有线网络连接无线网桥设备和NVR设备，以确保稳定的信号传输和数据存储。

3.安装与配置：-按照厂商提供的安装手册进行无线网桥设备的安装和配置。

保证设备固定可靠，不会受到外力干扰或人为破坏。

-摄像头的安装位置需要经过仔细考虑，以确保从不同角度都能获取到清晰的图像。

例如，可以在电梯门上方或电梯角落处安装摄像头。

-配置NVR设备，设置录像分辨率、存储规则等参数。

还可以设置报警功能，当有异常事件发生时，NVR设备会自动触发报警并存储相关视频。

4.网络安全：-为了保护电梯无线网桥监控系统的安全，可以采取一些措施。

例如，配置强密码以防止未授权的访问、定期更新设备固件以修复漏洞等。

-可以使用虚拟专用网络（VPN）来加密数据传输，确保数据的机密性和完整性。

-定期进行网络安全评估和漏洞扫描，及时发现并解决安全问题。

电梯无线监控无线网桥安装注意事项1.网桥的位置选择：首先要选择一个良好的安装位置，其要求是能够保证无线信号传输的稳定性和覆盖范围，同时要避免强电磁干扰源、金属障碍物和混凝土墙面等可能影响无线信号传输的物体。

2.工作频率选择：根据无线监控设备的频率范围，选择合适的无线频段，避免与其他无线设备的频率冲突，以保证无线信号传输的稳定性。

3.网桥配置：在安装之前，需要配置无线网桥的一些参数，如SSID、加密方式、信道等，确保无线设备之间的通信互联正常。

4.网桥与电梯监控设备的连接：将网桥与电梯监控设备进行连接，一般采用网线连接，确保连接稳固可靠，避免因网线松动或损坏导致信号传输中断。

5.供电方式选择：网桥一般需要外部供电，可以通过直接连接到电源适配器或者通过POE供电，选择可靠的供电方式以保证网桥的正常工作。

6.网络安全设置：为了保障网络的安全性，可以设置一些安全策略，如MAC地址过滤、IP地址段过滤等，对外界进行限制和拦截，防止未授权设备接入和恶意攻击。

7.信号传输测试：在所有安装工作完成后，需要进行一次信号传输测试，确保无线监控信号的稳定性和覆盖范围，以提前发现和解决可能存在的问题。

8.安全隐患排查：安装完毕后，需要对安装位置周围的安全隐患进行排查，如电线接触、触电风险等，确保安装不影响电梯正常运行和乘客的安全。

9.故障处理和维护：一旦出现无线信号中断、设备故障或其他问题，需要及时处理和维护，以确保电梯无线监控系统的正常运行。

10.网桥更新和升级：随着技术的不断发展，无线网桥的固件和软件也会不断更新和升级，为了获得更好的性能和稳定性，可以及时进行更新和升级。

以上就是电梯无线监控无线网桥安装的一些注意事项，通过遵守这些要点，能够保证电梯无线监控系统的正常运行和信号的稳定传输。

但需要注意的是，安装过程中最好由专业技术人员进行，以避免出现不必要的故障和安全隐患。

无线网桥三种传输模式
无线网桥的传输模式分为三种：点对点无线网桥传输、点对多点无线视频传输、中继模式。

一、点对点无线网桥传输
点对点无线桥接是连接相隔距离远的两个不同网络。

点对点桥接由两台无线网桥组成。

两台设备设置为相同频率，使用这种联网方式组建的网络传输距离远、传输速率高，受外界环境影响较小。

点对点无线网桥传输示意图如下：
二、点对多点无线视频传输
点对多点的无线桥接是把多个不同网络联接起来，结构相对于点对点无线桥接来说较复杂。

点对多点无线桥接通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。

其最大优点是组建网络成本低、维护简单，其次，中心可以使用全向天线作为接收，设备调试相对容易。

点对多点无线视频传输示意图：
三、中继模式
当需要连接的两个网络之间有障碍物遮挡。

可以架设中转来通过障碍，完成两点之间的无线桥接。

无线中继点的位置应选择在可以同时看到网络A与网络B的地方。

中继点架设两台无线网桥，一台面向A网络，一台面向B网络，两台无线网桥之间用网络交换机连接。

有多个障碍的情况下，可以建立多个中继点系统来实现整个无线链路桥接。

点对多点无线网络视频传输示意图：。

监控摄像机选型方法和镜头选择原则随着我国智能建筑行业的发展，安保技术在智能建筑中的地位与作用也与日俱增。

闭路监控电视(简称CCTV)系统作为一种安保技术，在星级宾馆、涉外办公楼、银行、政府机关等场所越来越发挥着它的重要作用，包括现在的智能小区亦将CCTV系统作为安保及物业管理的一个重要手段。

为了让CCTV技术在智能建筑中发挥更好的作用，在每项闭路电视监控工程中，如何正确选择摄像机镜头，对于经济指标与技术性能都是十分重要的。

镜头的分类根据民用建筑的应用场合镜头的种类大致可分为：(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视(4)变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域； (5)针孔镜头：用于隐蔽监控。

镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5） CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4.8×L/W或F=3.6×L/Hu 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。

那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大，产生了使用长焦距镜头的效果。

视频监控交换机选型原则最近有朋友在问，一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？这样的问题。

下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机的数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的60~70%，所以它们端口的可利用带宽大致是60M b p s或600M b p s。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如:▪130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）。

▪200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：▪如果接960P的网络摄像机，一般15路图像以内，用百兆交换机，超过15路则用千兆交换机；▪如果接1080P的网络摄像机，一般8路图像以内，用百兆交换机，超过8路则用千兆交换机。

二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择▪条件1：摄像机码流：4M b p s，20个摄像机就是20*4=80M b p s。

也就是说，接入层交换机上传端口必须满足80M b p s/s的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M的也就50M左右，)，所以接入层交换机应选用具有1000M上传口的交换机。

一起聊如何选择与使用无线网桥无线网桥设备五花八门，价格从几百到几千的都有。

总拿一分价钱一分货，来选购无线网桥的话没准也吃亏，哈哈。

还有就是无线网桥动不动就几百米、上千米还有就是传输速率从200M、300M、600M，甚至900M，到底咋选呢？于是跟几个安防群里的厂家一起聊天，聊了一些细节，也学到了点皮毛，今天跟大家显摆显摆。

一起学习通过哪些细节来选择一款属于自己的无线网桥产品。

无线网桥其实相当于咱们有线网络监控系统中的网络交换机，而传输介质则是无线微波（相当于线缆中的双绞线、光纤线缆等），而用来传输视频数据。

其在不容易布线或者距离较远的地方不失是一种经济的视频数据传输方式。

参看：用无线网桥考虑的就是降低综合成本！说到如何选择无线网桥无非关注以下几个方面：1、工作频率2.4G和5.8G可选。

具体可翻阅：无线网桥的2.4G和5.8G有什么区别。

2.4G一般用来做网络覆盖，无线网卡、路由器大部分都是这个频段，这也就是为什么有的时候，无线网桥容易受干扰的原因；一般5.8G则是做传输用的传输带宽。

2、传输速率这个就根据你所传输摄像机的多少来定啦。

200M\300M\450M\600M等。

计算方法：学习计算无线网桥传输摄像机的路数3、天线网桥靠啥传输，天线啊。

这是其最重要的配件，其用来发射和接收无线信号，没天线，其无法实现通信。

有的人说了，我咋看不到天线啊，哈哈。

天线有好多种的：内置的，外置的。

外置的又分为全向、定向。

而且天线一个重要参数就是增益，增益越大，网桥性能越优。

4、供电方式一般就两种：现场电源供电和POE电源供电。

各有优缺点。

5、安全性无线传输方式跟有线不同，理论上谁都可以对传输信号进行截取。

所以其安全性尤为重要。

尤其是对无线传输信号进行加密设置。

6、防水、耐热无线对安装环境非常高，因为其工作于室外，雨雪冰雹、高温暴晒等。

其产品首先必须防水、防尘、耐热、抗冷凝。

7、稳定性任何产品的稳定性，是首当其冲的。

电梯监控，选择什么样的无线网桥？科技发展迅速，无线监控越来越多的应用在社会的各个角落，人们的生活也变得智能化了。

电梯在经济的迅猛发展之下，成了一种必不可少的工具。

不管是在商业大厦，生活小区，学校厂区，是电梯的运用非常普遍在给人们带来便利的同时，层出不穷的安全事故也引发人们的担忧，同时也给不法分子带来了便捷，因此，电梯里的无线监控也是一种举足轻重的措施。

因为电梯是一个非常复杂的环境，普通的有线监控由于电梯上下随行，线缆容易磨损，容易影响监控，并且增加维护的成本，带来诸多不便。

而电梯的环境，采用无线的方式，很多普通的工程又极易受到干扰。

电梯环境中常见的干扰包括动力、照明、风扇、控制、通信等线缆的电磁辐射，以及超强低频动力电源干扰、电机电火花干扰、变频电机干扰、控制信号干扰等几十千赫以下的干扰。

普通的无线网桥在室外如鱼得水，而在电梯里就不见得还能正常发挥。

基于上述原因，只有选择电梯监控专用的无线网桥设备，才能满足使用要求。

如笔者了解的丰润达S400电梯专用的，专为电梯监控而设计，应用于2~50层楼都没问题，轻松满足国内所有高楼大厦的高清摄像头的监控影像传输。

而如果采用普通室外无线网桥的话，就没有电梯专用的那么好。

电梯监控不仅对视频传输的稳定性有要求，还对是否安装便捷、维护简单有要求。

因为电梯环境不同于一般宽敞的环境，施工或者安装太复杂的话，非常不便。

同时为了避免造成二次辐射干扰，发射功率一定要小。

因此，选择电梯监控的无线传输设备就得选易于安装、取电及传输稳定、发射功率较小的。

一般，电梯专用的无线网桥，基本无需配置、使用简单、支持PoE供电，将发射端放置在轿厢顶部或者底部，接收端置于天井上部或坑底，发射端和接收端之间通过无线方式进行信号传输，将接收到的视频信号通过视频电缆送到监控室，管理人员就可以实时监控电梯里的运行情况。

无线网桥如何选择与日常维护很多工程商在无线网桥安装完后经常会忽视设备后期的维护和保养，这样导致设备出现问题的时候以为是设备本身的质量问题。

做好无线网桥的日常维护非常重要，这样才能保证设备的正常运行，那么无线网桥应该如何做日常维护呢?如何选择合适的网桥无线网桥是一种在无线监控领域常用的无线监控传输设备，虽然它和无线AP、无线路由器一样也是无线设备，但它不用来搭建wifi 覆盖，而是用来无线传输视频数据。

跟有线监控中的交换机一样，无线网桥是无线监控中的重要传输设备，广泛应用在户外监控视频传输和电梯监控视频传输这两大领域中。

市场上的无线网桥种类五花八门，数不胜数，如何选择一款适合自己需求的网桥呢？我们将从以下几个方面为您解答。

1、传输距离无线监控项目需要进行传输的距离不尽相同，无线网桥的传输距离也有很多种，有的传输1~3公里，有的传输3~5公里，有的传输5~10公里，有的传输20公里以上，一定要根据监控的传输距离确定，尽可能网桥的最大传输距离大于监控传输距离，因为实际应用环境下的雨、雾、雪等天气会导致网桥传输性能下降，工程建设应预留充足的性能余量。

2、传输带宽无线网桥的传输速率有很多种，如150Mbps、3000Mbps、450Mbps、600Mbps、900Mbps等，选择何种速率的，可以根据无线监控要求来定。

用户实际需要考虑的是网桥在特定距离下的传输性能，而不是理论带宽数据。

举个例子，IP-COM AP625网桥的理论传输带宽为433Mbps，在2公里的距离下，点对点传输带宽实测可达200Mbps，带载25个200W 摄像头无压力。

3、工作频率无线网桥的工作频率主流有两种，2.4G和5.8G，两种网桥的特点各不同。

一般来说，2.4G的无线网桥是当前主流频段，兼容性好，绕射能力好，但抗干扰性比较差，尤其是在城区使用易受其他WiFi设备发射的无线信号干扰。

5.8G的信道比较纯净，抗干扰能力比较好，传输距离远，但是绕射能力差。

网络监控选型及组网文/胡伟上海海容信息技术有限公司产品总监责任编辑/付留芳网络监控选型网络监控，指的是采用网络摄像机以及响应的存储设备，将视频图像在前端数字化后通过网络传输、存储、控制、解码、管理的监控系统。

网络监控的选型通常需要根据客户的需求来做综合的判断，以合理的产品选型和系统架构满足客户的需求。

客户需求通常需要通过下面几个方面来分析。

客户使用环境。

客户的使用环境直接决定了系统的建设规模要求，和前端设备的主要规格，客户使用环境相对简单，对于前端摄像机产品的选型也就相对统一，产品形态不会太多，主要在对应镜头焦距上区分监控范围和距离。

环境复杂的情况下，前端产品需要从包括红外距离、低照度功能、宽动态功能、IP防护等级、工作温度范围，甚至防爆等各方面来对应不同的应用环境。

工程造价预算。

如何在客户预算之内合理安排系统的配置，选型相当重要，使得客户的预算使用在刀刃上。

同时需要关注客户最关注的点，是监控点位需要尽可能的做到全覆盖，还是监控画面清晰度要尽可能的高，或者是录像存储时间要尽可能的长，又或者是录像文件的安全保障性最好等等。

都需要在产品选型上做到最优的配置。

监控画面像素要求。

根据上海地方标准要求，室外的监控画面图像分辨率应该达到1080P，所对应的前端高清网络摄像机应该达到200万像素或者以上;室内监控画面图像分辨率应该达到720P，所对应前端网络高清摄像机应该达到130万像素或者以上。

录像存储周期。

录像存储周期根据客户的不同需求主要是对存储设备及内部配置的硬盘容量进行精确的计算和设计，这其中有几个方面的因素需要考虑，首先是前端摄像机的码流大小，由于目前市场现在H.264和H.265编码方式的产品都已经成为了市场的主流产品，采用不同编码标准的前端产品其码流大小会有不同的存储空间要求，不同的录像存储方式如实时录像和动态检查录像也会对录像存储空间具有影响;其次，对于不同行业的视频存储要求也都有着相关的标准，一般的社区、园区要求存储周期达到一个月，金融行业要求达到3至6个月，部分特殊行业的录像存储时间最高要求达到2年。

项目用户如何选择合适的网桥呢？
 导读
 在项目应用过程中，例如高速公路，有河流、山涧阻隔的森林防火监控等环境下布线将是一项非常复杂、耗时耗力的工程。

而无线网桥设备以空气为传输媒介，不需要任何线缆设备，即可满足远距离数据传输，完美解决了施工中存在的布线困难问题。

 项目用户如何选择合适的网桥呢？
 挑选网桥的第一步，首先要从自己的需求出发，工程项目有多大、需要监控的点位有多少、需要传输的距离有多远、需要传输的数据类型是哪种、需要传输的数据量有多大、是否需要做WiFi信号覆盖等，这些问题决定我们最终使用的无线网桥是哪一款。

 1
 传输距离。
