飞机电源系统的控制与保护

飞机电源系统的控制与保护航空电源系统是飞机上非常重要的组成部分之一。

它向飞机提供电能供应和配电功能。

电源系统必须非常可靠，因为它影响着整个飞行过程。

在飞机电源系统中，控制和保护是非常重要的组成部分。

正确的控制和保护措施能够有效地提高电源系统的可靠性、安全性和使用寿命。

本文将介绍飞机电源系统的控制与保护。

飞机电源系统的控制飞机电源系统的控制主要包括三个方面：电源控制、飞机电源管理和电路保护。

电源控制电源控制是实现电源系统自动化的重要保证。

航空电源系统控制使用计算机和程序控制，它能精确监测整个电源系统的活动，从而控制整个系统的输出电压和电流。

电源控制的功能包括：•自动开关控制：在需要的情况下，它能够自动切换电源输出和输入线路。

•电源调节：能够调整输出电压和电流。

•电源预警：能够报告电源故障信息。

•故障保护：在出现故障时，能够将电源系统保护。

飞机电源管理飞机电源管理是指在飞机上组织整个电源系统的运行。

飞机电源管理系统的目的在于使整个电源系统在满足飞行需求的同时能够长期稳定运行。

飞机电源系统管理的功能包括：•电能生成：电源系统要求能够在飞行中供应电能，而且这电能必须足够长时间供应。

•电源故障信息报告：能够在短时间内报告电源故障信息。

•故障处理：故障处理必须能在短时间内解决问题。

•自适应：电源系统必须具有自适应性质，因为它必须适应不同变化的需求。

通过飞机电源管理，可以实现电源系统的可靠性和稳定性，为飞行过程提供保障。

电路保护电路保护也是飞机电源系统的重要方面之一。

电路保护必须能够有效地保护电源系统，使系统永久性受损的可能性最小。

电路保护的功能包括：•短路保护：当电源系统出现短路时，保护电路能够及时地切断电源输出。

•过载保护：能够控制电源输出，当电路超过额定输出时，能够及时地停止供电。

•过压保护：能够在电路过压时切断电源系统。

•漏电保护：通过电流监测，防止电路漏电。

电路保护能够提高电源系统的使用寿命和可靠性。

飞机电气基础
飞机电气基础涉及了飞机电气系统的一些基本知识和原理。

以下是一些常见的飞机电气基础内容：
1. 飞机电气系统的组成：飞机电气系统由多个子系统组成，如发电、电池、分配、保护和控制系统等。

这些子系统一起组成了一个统一的电气系统，为飞机提供电能。

2. 飞机的电源：飞机的电源主要包括发电机和电池。

发电机通过转动机械能将其转化为电能，为飞机供电。

电池则提供临时的电能，在发电机失效或起飞和着陆阶段无法供电时提供备用电源。

3. 电气负载和运行：飞机上的电气负载包括飞机上的各种电气设备，如灯光、仪表、通信装置等。

电气系统要能够满足这些负载的需求，并保持正常运行。

4. 电气线路和保护：飞机的电气系统通过电气线路将电能传输到各个电气负载上。

这些线路需要具备适当的保护装置，如熔断器和保险丝，以防止电流过载和电路短路。

5. 控制系统：飞机的电气系统还包括一些控制设备，如开关和控制面板，用于控制不同电气设备的运行和操作。

这些控制设备通过电信号来控制电气负载的工作状态。

6. 故障诊断和维护：飞机电气系统还需要进行故障诊断和维护工作，以确保系统的可靠性和安全性。

这包括定期的检查、修
理和更换电气设备。

了解飞机电气基础对于飞机设计、操作和维护都是至关重要的。

它涉及了电力工程、电路原理和电器设备等知识领域。

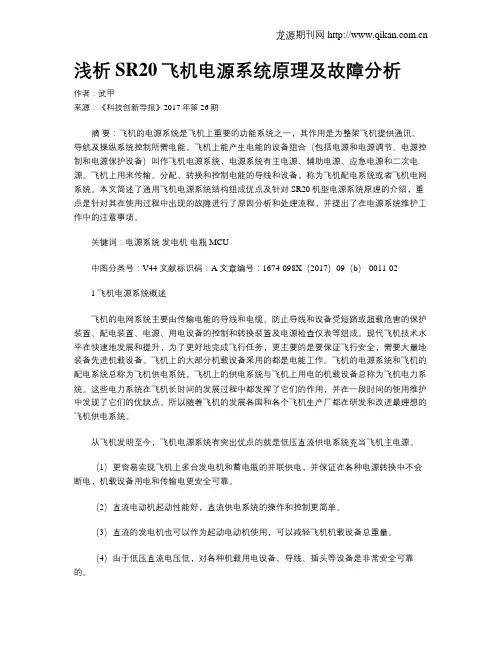

浅析SR20飞机电源系统原理及故障分析作者：武甲来源：《科技创新导报》2017年第26期摘要：飞机的电源系统是飞机上重要的功能系统之一，其作用是为整架飞机提供通讯、导航及操纵系统控制所需电能。

飞机上能产生电能的设备组合（包括电源和电源调节、电源控制和电源保护设备）叫作飞机电源系统，电源系统有主电源、辅助电源、应急电源和二次电源。

飞机上用来传输、分配、转换和控制电能的导线和设备，称为飞机配电系统或者飞机电网系统。

本文简述了通用飞机电源系统结构组成优点及针对SR20机型电源系统原理的介绍，重点是针对其在使用过程中出现的故障进行了原因分析和处理流程，并提出了在电源系统维护工作中的注意事项。

关键词：电源系统发电机电瓶 MCU中图分类号：V44 文献标识码：A 文章编号：1674-098X（2017）09（b）-0011-021 飞机电源系统概述飞机的电网系统主要由传输电能的导线和电缆、防止导线和设备受短路或超载危害的保护装置、配电装置、电源、用电设备的控制和转换装置及电源检查仪表等组成。

现代飞机技术水平在快速地发展和提升，为了更好地完成飞行任务，更主要的是要保证飞行安全，需要大量地装备先进机载设备。

飞机上的大部分机载设备采用的都是电能工作。

飞机的电源系统和飞机的配电系统总称为飞机供电系统。

飞机上的供电系统与飞机上用电的机载设备总称为飞机电力系统。

这些电力系统在飞机长时间的发展过程中都发挥了它们的作用，并在一段时间的使用维护中发现了它们的优缺点。

所以随着飞机的发展各国和各个飞机生产厂都在研发和改进最理想的飞机供电系统。

从飞机发明至今，飞机电源系统有突出优点的就是低压直流供电系统充当飞机主电源。

（1）更容易实现飞机上多台发电机和蓄电瓶的并联供电，并保证在各种电源转换中不会断电，机载设备用电和传输电更安全可靠。

（2）直流电动机起动性能好，直流供电系统的操作和控制更简单。

（3）直流的发电机也可以作为起动电动机使用，可以减轻飞机机载设备总重量。

飞机电源系统的组成以飞机电源系统的组成为标题，我们来探讨一下飞机电源系统的构成和工作原理。

飞机电源系统是飞机上的一项重要系统，它为飞机提供电力，并确保飞机在飞行中各个设备的正常运行。

飞机电源系统主要由以下几个组成部分构成：1. 主发电机：主发电机是飞机电源系统的核心部分，通常由发动机驱动。

它产生高压交流电，并通过变频器将其转换为稳定的低压交流电。

主发电机是飞机电源系统的主要电源，为整个飞机提供能量。

2. 辅助发电机：辅助发电机通常由APU（辅助动力装置）或其他独立的发电机提供电力。

它们主要用于满足飞机在地面或起飞、着陆等特殊情况下的电力需求。

3. 静变流器：静变流器将交流电转换为直流电，供给飞机上的直流设备使用。

静变流器也可以将直流电转换为交流电，以供给飞机上的交流设备使用。

4. 蓄电池：蓄电池是飞机电源系统中的备用电源，主要用于提供飞机在关机或紧急情况下的电力需求。

蓄电池通常通过发电机充电，以确保其始终保持充足的电量。

5. 电源管理系统：电源管理系统负责监控和控制飞机电源系统的运行。

它可以实时监测电源的状态，根据需要自动切换电源，确保各个设备的正常供电。

6. 配电盒：配电盒是飞机电源系统中的分配中心，将电源分配到各个设备。

配电盒还负责保护电源系统免受过载、短路等故障的影响，确保电源系统的稳定和安全运行。

7. 控制开关和保护装置：控制开关和保护装置用于控制和保护飞机电源系统的各个组件。

它们可以手动或自动地控制电源的开关和保护装置的动作，确保飞机电源系统的正常工作。

飞机电源系统的工作原理如下：当飞机的主发动机启动后，主发电机开始工作并产生交流电。

交流电经过变频器转换为低压交流电，并供给飞机上的交流设备使用。

同时，一部分交流电经过静变流器转换为直流电，供给飞机上的直流设备使用。

辅助发电机和蓄电池也可以提供电力，以满足飞机在特殊情况下的电力需求。

飞机电源系统的控制开关和保护装置负责监控和控制电源系统的运行。

《飞机电源系统》课程标准一、课程描述本课程是航空机电设备维修专业的职业能力课，是讲授飞机电气设备的基础理论知识。

通过本课程的学习，能对飞机电气设备有全面系统的了解，获得维修技术员的基本训练，初步具备分析判断故障、解决本专业实际维修问题的能力，为今后学习各种飞机电气设备打下坚实的基础。

二、课程目标总体目标：本课程的目标是使学生掌握现代飞机电气元件、电机和电源的功能、结构及特性，了解典型飞机电气控制系统的组成和原理，学会运用电气理论知识分析和解决飞机电气设备维修问题的基本方法。

(一) 基本素质教育目标1．具有航空质量观2．树立良好的安全与文明生产和环境保护意识3．具有热爱航空科学，具有创新意识和创新精神。

4．具有良好的职业道德。

(二)知识教学目标1．掌握现代飞机电气元件、电机和电源的功能、结构及特性2．了解典型飞机电气控制系统的组成和原理3．学会运用电气理论知识分析和解决飞机电气设备维修问题的基本方法(三)职业能力培养目标1．具有良好的学习方法和良好的学习习惯。

2．具有较好的逻辑思维能力。

3．具有良好的动手能力、分析和解决问题的能力以及实验能力。

4．具有独立工作，自律的能力三、与前后课程的联系1．与前续课程的联系(1) 《高等数学》，具备一定的推导和分析公式的基础知识；(2) 《实用英语》，能阅读一般英文资料，可以方便完成对机床的操作；（3）《电工与电子技术》，具有一定电工电子电路基础，对各类电路都能做到识读与分析。

2．与后续课程的联系(1)《飞机电子系统》，提供模拟数字电路设计、调试及应用的能力(2)顶岗实习四、学习内容与学时分配（一）学习内容第一章开关电器及其基本理论【教学内容要点】电接触和气体导电的基本理论；航空继电器；航空接触器；飞机上使用的机械式开关；电路保护电气。

【教学要求】了解电接触和气体导电的基本理论；了解航空继电器、接触器的基本工作原理和特性；了解飞机上使用的机械式开关；掌握电路保护电气。

飞机电气系统控制与管理技术分析随着航空业的不断发展，现代飞机的电气系统已经变得越来越复杂和先进。

飞机电气系统的控制与管理技术是保障飞行安全和飞机性能的重要组成部分，本文将对飞机电气系统控制与管理技术进行分析。

一、飞机电气系统概述飞机电气系统是指飞机上的供电系统、配电系统、飞机动力系统和飞机仪表系统，它们共同组成了飞机的电力系统。

飞机电气系统的主要功能包括：为飞机提供能源、配电、对机载设备进行供电、对飞机进行照明、通信、导航、保护等，同时还需要具有高可靠性、高安全性、轻量化和高效率的特点。

1. 电力系统管理技术飞机电力系统的管理技术主要包括电力负载管理、电池管理、及发动机发电机的控制。

电力负载管理主要是对飞机上各种电气设备的供电进行管理，对于不同设备的功率需求进行优先级的分配，提高电力系统的利用率和效率。

电池管理主要是对飞机电源系统中的蓄电池进行管理，包括充电、放电、保护和状态监测等。

而发动机发电机的控制则是通过对发电机的调节，确保飞机在各种飞行状态下都能够获得足够的电力支持。

飞机的配电系统管理技术主要是对飞机上各个电气设备的配电进行控制和监测，确保各个设备能够得到稳定可靠的电力供应。

这些技术包括配电盒的设计、开关控制、断路器的保护和故障诊断等。

飞机的电源系统管理技术是对飞机上的电源进行动力管理和控制，包括交流电源和直流电源。

这些技术主要包括稳压、滤波、隔离、短路保护等。

4. 机载设备管理技术5. 完整的监测系统一套完整的监测系统是飞机电气系统的重要组成部分，通过对电气系统的各种参数进行监测和检测，可以及时发现并处理潜在的故障和问题，保障飞机的安全飞行。

随着航空业的不断发展和技术的进步，飞机电气系统控制与管理技术也在不断发展和完善，主要体现在以下几个方面：1. 智能化监测技术随着人工智能和大数据技术的发展，飞机电气系统的监测技术将更加智能化和精准化。

通过对飞机电气系统的各种参数进行实时监测和分析，可以实现对飞机电气系统状态的精确把控和预测，避免由于电气系统故障导致的飞行事故。
