水管分类及螺纹常识普通螺纹是常用的连接螺纹(一般用与连接设备零部件),牙型为三角形,牙型角为60°,螺纹特征代号为M。
普通螺纹又分为粗牙和细牙两种,它们的代号相同。
一般连接都用粗牙螺纹。
当螺纹的大径相同时,细牙螺纹的螺距和牙型高度比粗牙小,因此细牙螺纹适用于薄壁零件的连接。
管螺纹主要用于连接管子(气管、水管等),牙型为三角形,牙型角为55°,管螺纹有两类:(1)非螺纹密封的管螺纹螺纹种类为G,其内、外螺纹均为圆柱螺纹,内外螺纹旋合无密封能力,常用于电线管等不需要密封的管路中的连接。
(2)螺纹密封的管螺纹螺纹种类代号有三种:圆锥外螺纹为R;圆锥内螺纹(锥度1:16)为RC;圆柱内螺纹为RP。
这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接;也可是圆柱内螺纹和圆锥外螺纹相连接,其内、外螺纹旋合后有密封能力,常用于水管、煤气管、润滑油管等。
一.开头先说说公英制常用单位换算:1 英寸=2.5400 厘米=24.5mm如:英制1/2"=24.5mm/2=12.7mm1 英尺=12 英寸=0.3048 米1 码=3 英尺=0.9144 米1 英里=1760 码=1.6093 千米二.水管的分类及材质我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20,就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
二、标准:有英制标准和国际标准两种。
三、材质:材质就有很多,根据不同的需要。
1、塑料管:有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
(四)管道连接常用的螺纹形式和尺寸
一、螺纹管道连接简介
螺纹是一种常用的管道连接形式,它具有自密封、连接紧固可
靠等特点。
螺纹管道连接主要用于管道中的液体或气体传输,广泛
应用于工业领域。
二、螺纹形式
1. 内螺纹
内螺纹是指管道内部具有螺纹结构,用于接纳外螺纹部件。
常
见的内螺纹形式有NPT(National Pipe Thread)、BSP(British Standard Pipe)等。
2. 外螺纹
外螺纹是指管道外部具有螺纹结构,用于连接内螺纹部件。
常
见的外螺纹形式有NPT、BSP等。
三、螺纹尺寸
螺纹尺寸是指螺纹的直径和螺距。
常用的螺纹尺寸有以下几种:
1. 英制螺纹尺寸
英制螺纹尺寸是以英寸为单位,主要包括NPT和BSP两种形式。
其中,NPT螺纹尺寸常见的有1/8"、1/4"、3/8"、1/2"等;BSP 螺纹尺寸常见的有1/8"、1/4"、3/8"、1/2"等。
2. 公制螺纹尺寸
公制螺纹尺寸是以毫米为单位,常见的有M16、M20、M24、M30等。
公制螺纹尺寸在国内工业生产中较常见。
四、总结
管道连接中常用的螺纹形式包括内螺纹和外螺纹,常用的螺纹尺寸有英制螺纹和公制螺纹。
选择适合的螺纹形式和尺寸,可以确保管道连接的紧固可靠和密封性能。
以上是关于管道连接常用的螺纹形式和尺寸的简要介绍,希望对您有所帮助。
螺纹管知识点总结图表材料1. 螺纹管的主要材料有黑铁、镀锌铁、不锈钢等。
其中不锈钢比黑铁和镀锌铁的耐腐蚀性能好,适用于一些特殊环境的使用。
2. 螺纹管的外观应无裂纹、起皮、锈蚀等缺陷,确保管道的质量。
规格1. 螺纹管的规格是指管道的长度、直径和螺纹的类型等。
常见的规格有1/2英寸、3/4英寸、1英寸等,螺纹的类型有内螺纹和外螺纹等,每种规格和类型都有其相应的用途和要求。
2. 在选择螺纹管规格时,需要考虑管道的承载能力、流量要求以及具体的使用环境等因素,以确保管道的使用效果和安全性。
安装1. 安装螺纹管时,需要按照相关标准和要求进行操作,包括管道的切割、螺纹的加工、螺纹管的连接等。
2. 在连接螺纹管时,需要注意螺纹的对接和密封,使用专用的螺纹胶或密封圈等材料,以保证连接的牢固和密封性。
3. 安装螺纹管时,需要考虑管道的支撑和固定,以防止管道的晃动和位移,影响使用效果和安全性。
检验1. 螺纹管的检验包括外观检查、尺寸测量、螺纹连接的质量检查等。
外观检查主要是检查管道的表面是否平整、无裂纹、起皮、锈蚀等缺陷;尺寸测量主要是测量管道的长度、直径和螺纹的规格等;螺纹连接的质量检查主要是检查连接是否牢固、密封性能是否良好等。
2. 在使用螺纹管之前,需要对管道进行检验,以确保管道的质量和安全性能。
保养1. 螺纹管的保养主要包括清洗、防锈处理以及定期检查等。
清洗主要是清除管道表面的污垢和杂物,保持管道的光洁度;防锈处理主要是对管道进行防锈涂层的处理,以延长管道的使用寿命;定期检查主要是对管道的连接、密封性能等进行检查,及时发现并处理管道的问题。
总结螺纹管作为一种常用的管道连接方式,在设计和使用中需要了解一些知识点。
包括材料、规格、安装、检验、保养等方面的内容,都对管道的质量和安全性能有重要影响。
因此,在使用螺纹管时,需要根据具体的要求和标准进行操作,以确保管道的使用效果和安全性。
管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式,广泛应用于机械设备中。
根据螺纹的形状和用途不同,可以分为多种种类。
下面将介绍几种常用的螺纹种类、代号以及标注方法。
1. 三角牙螺纹:也称为国际通用螺纹,是最常见的螺纹类型之一、它的代号为ISO,并由三条等腰直角三角形组成的螺纹刀具加工而成。
标注方法为螺纹直径和螺距。
例如,M10 × 1.5表示螺纹直径为10mm,螺距为1.5mm。
2. 扁平牙螺纹:它的牙型刀具由两个斜面构成,分别为牙顶和牙底两个不对称的斜面。
它的代号为BSW,全名为British Standard Whitworth Thread,是英国标准螺纹。
它的标注方法为螺距和牙数。
例如,1/4 线表示螺距为1/4英寸,每英寸有12个牙。
3. 丝杠螺纹:主要用于传动装置,如液压机械、机床等。
它的代号为ACME,是一种方形螺纹,两牙的角度为29度。
标注方法为螺距和梢直径。
例如,ACME 1/4-10表示螺距为1/4英寸,梢直径为10mm。
4. 机床螺纹:主要用于机床设备的连接和传动,如进给螺纹、导程螺纹等。
它的代号为UNC/UNF,全名为Unified National Coarse/Fine Thread,是美国统一国际粗细螺纹。
标注方法为螺距和牙数。
例如,1/2-13 UNC表示螺距为1/2英寸,每英寸有13个牙。
5. 鹰嘴牙螺纹:主要用于管道连接。
它的代号为G,全名为German Thread,是一种锥度为1:30的螺纹。
标注方法为螺纹直径和螺距。
例如,G1/2表示螺纹直径为1/2英寸,螺距为19mm。
6. 电缆连接螺纹:主要用于电缆接头连接。
它的代号为PG,全名为Polyamid-Gewinde,是一种多孔牙螺纹。
标注方法为螺距和螺纹直径。
例如,PG7表示螺距为1mm,螺纹直径为12.5mm。
螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。
以上只是其中几种常用螺纹的代号和标注方法,还有其他类型的螺纹种类,如管螺纹、汽车螺纹等。
管子螺纹知识点总结大全一、管子螺纹概述管子螺纹是一种用于连接管子的螺纹形式,通常用于管道系统、汽车零部件、机械设备等领域。
管子螺纹具有牢固连接、密封性好、装拆方便等特点,广泛应用于工程项目和生产制造中。
二、管子螺纹的分类1. 标准螺纹标准螺纹通常用于一般管道连接,常见的有NPT(美国管螺纹)、BSP(英国管螺纹)等。
2. 尺寸螺纹尺寸螺纹是按照具体的尺寸标准设计,常见的有M、G、R等型号。
3. 特殊螺纹特殊螺纹包括特殊标准、特殊材质、特殊尺寸等,适用于特定领域或特殊要求。
三、管子螺纹的常用标准1. NPT(美国管螺纹)NPT螺纹是美国国家标准ANSI/ASME B1.20.1中规定的管螺纹标准,适用于焊接管道、铸铁管道以及其他非螺纹管连接。
2. BSP(英国管螺纹)BSP螺纹是英国国家标准BS21中规定的管螺纹标准,适用于一般管道连接。
3. G螺纹G螺纹是德国国家标准DIN259中规定的管螺纹标准,适用于一般管道连接。
四、管子螺纹的基本参数1. 螺距螺距是指相邻两螺纹之间的距离,常见的有Coarse螺距和Fine螺距两种。
2. 螺纹直径螺纹直径是指螺纹轴线上两侧螺纹峰顶之间的距离,通常用来表示螺纹规格大小。
3. 螺纹角螺纹角是指螺纹轴线与螺纹面上任意一点的切线所成的角度,常见的有60度和55度两种。
五、管子螺纹的加工方法1. 切削加工切削加工是将工件放在数控车床或其他加工设备上,利用刀具对螺纹进行切削加工。
这种加工方法精度高、效率高,常用于大批量生产。
2. 滚轧加工滚轧加工是通过滚轧设备对管子进行螺纹成型,具有加工速度快、成型质量好的优点,适用于一般螺纹加工。
六、管子螺纹的应用领域1. 石油化工管子螺纹在石油化工领域广泛应用于管道连接、油井钻头等部件的连接。
2. 机械设备管子螺纹在机械设备领域用于连接管道、传动零部件等,保证设备的牢固连接和密封性。
3. 建筑工程管子螺纹在建筑工程领域用于连接管道、排水系统等,保证工程的安全和可靠性。
管道螺纹的分类和使用说明管道螺纹作为连接管道的关键部件,其分类和使用都十分重要。
以下是关于管道螺纹的详细分类和使用说明:一、管道螺纹的分类1. Rc螺纹(也称为PT螺纹或ZG):这是一种密封的圆锥内螺纹,其牙角为55度,锥度比例为1:16。
这种螺纹因其良好的密封性能而广泛应用于水管接头等需要严格密封的连接场合。
由于其坚固的结构和可靠的密封性,Rc螺纹在许多领域都是首选的螺纹类型。
2. R螺纹:这是密封的圆锥外螺纹,其牙角同样为55度,锥度比例也为1:16。
与Rc螺纹配合使用,可实现可靠的管道连接。
这种螺纹具有较好的耐磨性和耐腐蚀性,使其成为各种管道连接的可靠选择。
3. PT螺纹:也称为55度密封圆锥管螺纹,属于惠氏螺纹家族。
其锥度规定为1:16,并广泛应用于密封管件中。
由于其优良的密封性能和广泛的适用性,PT螺纹在许多工业领域都得到了广泛应用。
4. NPT螺纹:这是美国标准的60度圆椎管螺纹,锥度比例也为1:16。
这种螺纹在美国地区被广泛采用,并且得到了行业的广泛认可。
其优异的密封性能和良好的耐久性使其成为美国管道工业的标准螺纹类型。
5. G螺纹:也称为非密封圆柱管螺纹。
其牙型角为55°,通常不带锥度。
这种螺纹主要用于非密封的管道连接,如通风管道和排水管道等。
尽管其密封性能不如其他类型的螺纹,但G螺纹具有简单、易加工的特点,因此在某些特定场合仍被广泛应用。
6. M螺纹:这是公制螺纹,也称为米制螺纹。
其牙型角为60度,与英制螺纹不同。
M螺纹以其简单、直截了当的特点而著称,非密封的管螺纹不带锥度,也就是圆柱形管螺纹。
这种螺纹广泛应用于各种需要连接的场合,如管道、机械零件等。
二、管道螺纹的使用说明在使用管道螺纹时,需要注意以下几点:1. 正确选择:根据实际需要选择合适的螺纹规格,以确保连接紧密且能够承受足够的压力。
不同的应用场合需要不同规格的螺纹,因此要根据实际情况进行选择。
例如,对于需要严格密封的场合,应选择密封性好的Rc或PT螺纹;对于非密封的场合,可以选择G或M 螺纹。
管螺纹内外螺纹标注
一、管螺纹外螺纹标注
1. 普通密封管螺纹
- 要是英制的呢,比如圆锥外螺纹,标注的时候是R。
比如说R1/2,这就表示公称直径是1/2英寸的圆锥外螺纹。
这里的英寸是英制的长度单位哈。
如果是圆柱外螺纹呢,那就是Rp,像Rp3/4,就是公称直径3/4英寸的圆柱外螺纹。
- 这些标注简单直接,就像给外螺纹取个名字一样,看到这个标注,懂行的人就知道是啥样的外螺纹了。
2. 非密封管螺纹
- 对于这种管螺纹的外螺纹,标注是G。
比如说G1,就是公称直径为1英寸的非密封管螺纹外螺纹。
就好像G是这类外螺纹的专属代号,后面跟着的数字就是它的尺寸大小。
二、管螺纹内螺纹标注
1. 普通密封管螺纹
- 圆锥内螺纹标注是Rc。
就像Rc1/4,这意味着公称直径是1/4英寸的圆锥内螺纹。
这个标注就像是内螺纹的身份证,标明了它的类型和大小。
- 圆柱内螺纹前面说过是Rp,和外螺纹圆柱的标注一样,不过要区分是内螺纹还是外螺纹就得看具体的使用场景啦。
2. 非密封管螺纹
- 内螺纹也是G,和外螺纹一样。
比如说G1/2内螺纹,这就表示公称直径1/2英寸的非密封管螺纹内螺纹。
不过在实际使用中,要通过一些其他的方式,比如看装配关系之类的,来区分内螺纹和外螺纹,毕竟它们标注是一样的。
总之呢,管螺纹的这些标注虽然看起来有点复杂,但只要记住这些代号和对应的类型,就像记住朋友的名字和特点一样,就不会搞混啦。

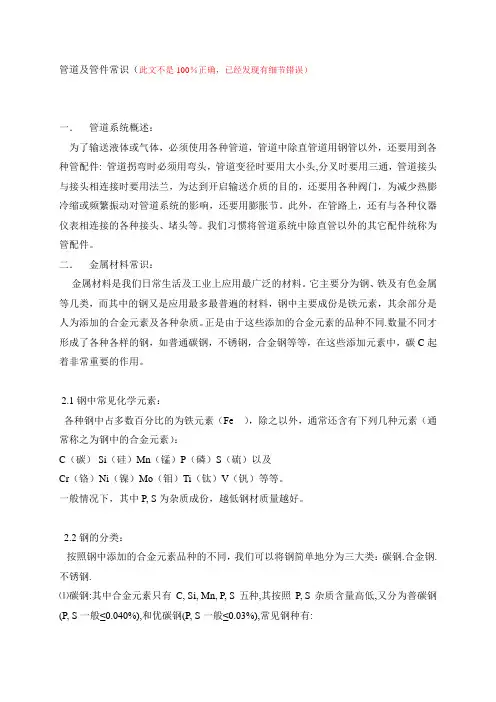

管道及管件常识(此文不是100%正确,已经发现有细节错误)一.管道系统概述:为了输送液体或气体,必须使用各种管道,管道中除直管道用钢管以外,还要用到各种管配件: 管道拐弯时必须用弯头,管道变径时要用大小头,分叉时要用三通,管道接头与接头相连接时要用法兰,为达到开启输送介质的目的,还要用各种阀门,为减少热膨冷缩或频繁振动对管道系统的影响,还要用膨胀节。
此外,在管路上,还有与各种仪器仪表相连接的各种接头、堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二.金属材料常识:金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢、铁及有色金属等几类,而其中的钢又是应用最多最普遍的材料,钢中主要成份是铁元素,其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢,如普通碳钢,不锈钢,合金钢等等,在这些添加元素中,碳C起着非常重要的作用。
2.1 钢中常见化学元素:各种钢中占多数百分比的为铁元素(Fe ),除之以外,通常还含有下列几种元素(通常称之为钢中的合金元素):C(碳) Si(硅)Mn(锰)P(磷)S(硫)以及Cr(铬)Ni(镍)Mo(钼)Ti(钛)V(钒)等等。
一般情况下,其中P, S 为杂质成份,越低钢材质量越好。
2.2 钢的分类:按照钢中添加的合金元素品种的不同,我们可以将钢简单地分为三大类:碳钢.合金钢.不锈钢.⑴碳钢:其中合金元素只有C, Si, Mn, P, S五种,其按照P, S杂质含量高低,又分为普碳钢(P, S 一般≤0.040%),和优碳钢(P, S一般≤0.03%),常见钢种有:普碳钢: Q215A.Q235BF.优碳钢: 20#.45#.16Mn等.这种钢强度及韧性一般,不耐腐蚀,可用于要求不高的场合,成本最低.⑵合金钢:除碳钢中含有的5种元素以外,还添加了10%以下的Cr Mo V 等元素,常见的钢种有:15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比,合金钢强度更高,耐温性能也提高,但抗腐蚀性能仍较差,因此,合金钢通常用于腐蚀不大的高温高压场合,如锅炉用钢,电厂热蒸汽输送等等,使用成本处于中等水平.⑶不锈钢:通常是在碳钢基础上.增加了高比例的Cr, Ni等合金而成,含量比例可达20%以上。

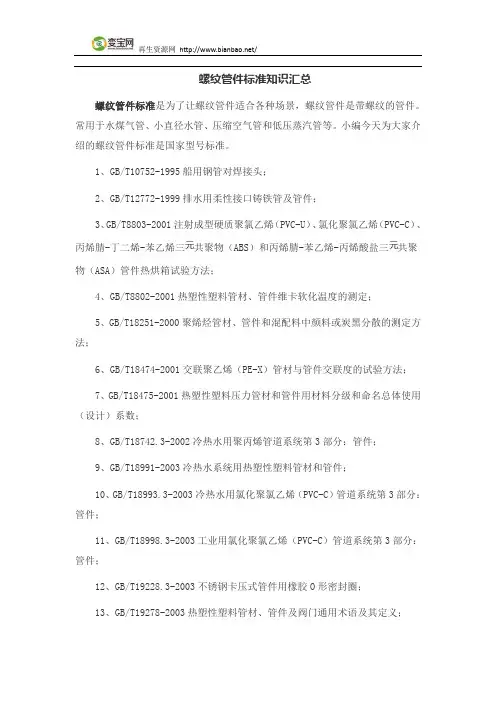

螺纹管件标准知识汇总螺纹管件标准是为了让螺纹管件适合各种场景,螺纹管件是带螺纹的管件。
常用于水煤气管、小直径水管、压缩空气管和低压蒸汽管等。
小编今天为大家介绍的螺纹管件标准是国家型号标准。
1、GB/T10752-1995船用钢管对焊接头;2、GB/T12772-1999排水用柔性接口铸铁管及管件;3、GB/T8803-2001注射成型硬质聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、丙烯腈-丁二烯-苯乙烯三共聚物(ABS)和丙烯腈-苯乙烯-丙烯酸盐三共聚物(ASA)管件热烘箱试验方法;4、GB/T8802-2001热塑性塑料管材、管件维卡软化温度的测定;5、GB/T18251-2000聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法;6、GB/T18474-2001交联聚乙烯(PE-X)管材与管件交联度的试验方法;7、GB/T18475-2001热塑性塑料压力管材和管件用材料分级和命名总体使用(设计)系数;8、GB/T18742.3-2002冷热水用聚丙烯管道系统第3部分:管件;9、GB/T18991-2003冷热水系统用热塑性塑料管材和管件;10、GB/T18993.3-2003冷热水用氯化聚氯乙烯(PVC-C)管道系统第3部分:管件;11、GB/T18998.3-2003工业用氯化聚氯乙烯(PVC-C)管道系统第3部分:管件;12、GB/T19228.3-2003不锈钢卡压式管件用橡胶O形密封圈;13、GB/T19278-2003热塑性塑料管材、管件及阀门通用术语及其定义;14、GB/T19473.3-2004冷热水用聚丁烯(PB)管道系统第3部分:管件;15、GB/T12459-2005钢制对焊无缝管件;16、GB/T19712-2005塑料管材和管件聚乙烯(PE)鞍形旁通抗冲击试验方法;17、GB15558.2-2005燃气用埋地聚乙烯(PE)管道系统第2部分:管件;18、GB/T13663.2-2005给水用聚乙烯(PE)管道系统第2部分:管件;19、GB/T19806-2005塑料管材和管件聚乙烯电熔组件的挤压剥离试验;20、GB/T19807-2005塑料管材和管件聚乙烯管材和电熔管件组合试件的制备;21、GB/T19808-2005塑料管材和管件公称外径大于或等于90mm的聚乙烯电熔组件的拉伸剥离试验;22、GB/T19809-2005塑料管材和管件聚乙烯(PE)管材/管材或管材/管件热熔对接组件的制备;23、GB/T19810-2005聚乙烯(PE)管材和管件热熔对接接头拉伸强度和破坏形式的测定;24、GB/T13401-2005钢板制对焊管件;25、GB/T19993-2005冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法;26、GB/T5836.2-2006建筑排水用硬聚氯乙烯(PVC-U)管件;27、GB/T15819-2006灌溉用聚乙烯(PE)管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求;28、GB/T20201-2006灌溉用聚乙烯(PE)压力管机械连接管件;29、GB/T20207.2-2006丙烯腈-丁二烯-苯乙烯(ABS)压力管道系统第2部分:管件;30、GB/T20674.2-2006塑料管材和管件聚乙烯系统熔接设备第2部分:电熔连接;31、GB/T20674.1-2006塑料管材和管件聚乙烯系统熔接设备第1部分:热熔对接;32、GB/T8801-2007硬聚氯乙烯(PVC-U)管件坠落试验方法;33、GB/T21300-2007塑料管材和管件不透光性的测定;34、GB/T21409-2008玻璃设备、管道和管件检验、安装和使用的一般规则;35、GB/T21408-2008玻璃设备、管道和管件15mm~150mm口径管道和管件的通用性和互换性;36、GB/T14383-2008锻制承插焊和螺纹管件;37、GB/T13295-2008水及燃气管道用球墨铸铁管、管件和附件;38、GB/T6567.3-2008技术制图管路系统的图形符号管件;39、GB/T22051-2008交联聚乙烯(PE-X)管用滑紧卡套冷扩式管件;40、GB/T6567.5-2008技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法;41、GB/T11618.1-2008铜管接头第1部分:钎焊式管件;42、GB/T12772-2008排水用柔性接口铸铁管、管件及附件;43、GB/T3420-2008灰口铸铁管件;44、GB/T11618.2-2008铜管接头第2部分:卡压式管件;45、GB/T23241-2009灌溉用塑料管材和管件基本参数及技术条件;46、GB/T23682-2009制冷系统和热泵软管件、隔震管和膨胀接头要求、设计与安装;47、GB/T24452-2009建筑物内排污、废水(高、低温)用氯化聚氯乙烯(PVC-C)管材和管件;48、GB/T17457-2009球墨铸铁管和管件水泥砂浆内衬;49、GB/T24596-2009球墨铸铁管和管件聚氨酯涂层;50、GB/T24672-2009喷灌用金属薄壁管及管件;51、GB/T5135.19-2010自动喷水灭火系统第19部分:塑料管道及管件;52、GB/T26002-2010燃气输送用不锈钢波纹软管及管件;53、GB/T26120-2010低压不锈钢螺纹管件;54、GB/T26081-2010污水用球墨铸铁管、管件和附件;55、GB26255.2-2010燃气用聚乙烯管道系统的机械管件第2部分:公称外径大于63mm的管材用钢塑转换管件;56、GB26255.1-2010燃气用聚乙烯管道系统的机械管件第1部分:公称外径不大于63mm的管材用钢塑转换管件;57、GB/T26500-2011氟塑料衬里钢管、管件通用技术要求;58、GB/T19228.2-2011不锈钢卡压式管件组件第2部分:连接用薄壁不锈钢管;59、GB/T19228.1-2011不锈钢卡压式管件组件第1部分:卡压式管件;60、GB/T27684-2011钛及钛合金无缝和焊接管件;61、GB/T27891-2011碳钢卡压式管件。
