艾默生变频器故障及处理方法艾默生变频器故障及处理方法故障代码故障类型故障代码故障类型POFF 输入欠压E008 输入缺相E001 加速过流E009 输出缺相E002 减速过流E010 模块保护E003 恒速过流E011 逆变过热E004 加速过压E012 整流过热E005 减速过压E016 读写故障E006 恒速过压E018 接触器未吸合E007 控制电源过压E019 电流检测电路故障1、电流检测故障(如报E019,E001):(1)控制板Q1(15050026)坏。
(2)7840坏:在变频器通电时,用直流档,黑接5脚,红分别接6,7,8脚,值为 2.5,2.5,5为正常,否则7840坏。
(3)小板坏:在变频器通电时,用直流档,黑接7840的5脚,红分别接小板的脚从左到右应为 2.5,2.5,2.5,3.41.5 ,0,1.6。
如值不对,小板坏:此时可更换小板坏中的三个小IC(39030024LMV393),如还不好,更换小板。
2、显示POFF:驱动板上电POFF,测CVD电压正常应为 2.6-2.7,如测得1.9,可能R51,R52,C36,C37,排线中的某一个坏,其中的电解电容坏的最多。
只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏:缓冲电阻和滤波大电容是成对的。
如果其一坏,另一个很可能也坏。
缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏,或与二者相连的电路上元件坏)引起。
单相输入(220V)的变频器,特别要注意:如果无显示或炸机,很可能是用户接入了三相电(380V)引起的(可察控制板的故障记录:母线电压是否由310变为了540)。
此时不断IPM的整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。
如果只更换IPM后就上电,会听到“啪,啪”的响声(电容内的声音),应立即掉电,否则IPM的整流桥又会坏。
发现一个大电容坏,最好都换新的。
艾默生变频器故障代码表
---
1. 引言
本文档旨在提供艾默生变频器常见故障代码列表。
变频器是一种常用的电气设备,用于控制电机的运行速度,并广泛应用于各个工业领域。
在使用过程中,可能会遇到各种故障,通过本故障代码表,用户可以快速定位并解决故障。
---
2. 故障代码与解决方法
---
3. 结论
本文档列出了艾默生变频器常见故障代码及相应的解决方法。
当用户在使用变频器过程中遇到故障时,可根据故障代码表中的描述,快速定位故障原因,并根据解决方法解决问题。
然而,由于不同型号的变频器可能会存在差异,建议用户在解决故障时参考产品手册和咨询相关专业人士。
如有更多疑问或需要进一步的技术支持,请联系艾默生产品服务团队。
---
以上是艾默生变频器故障代码表的相关内容,希望对您有所帮助。
如有任何问题,请随时与我们联系。
变频器常见故障及解决方法
一、常见故障
1、变频器有问题,但不能启动
(1)变频器电源接触不良。
检查后重新接线即可。
(2)变频器驱动电路板引脚可能接错。
检查后重新接线即可。
(3)变频器驱动电路板的电阻可能变坏。
更换电阻后重新接线即可。
(4)变频器驱动电路板的双极场效应管可能变坏。
更换双极场效应
管或者更换变频器后重新接线即可。
2、变频器运行时变速度不稳定
(1)变频器控制参数设定不当,导致变速度不稳定。
将变频器控制
参数重新调整即可。
(2)负载不平衡,导致变速度不稳定。
可以重新调整负载以使其均衡。
(3)缺乏载荷将导致变速度不稳定。
检查缺乏载荷,如果没有损坏,可以重新调整变频器参数,使其运行稳定。
(4)电源接触不良,导致变速度不稳定。
检查接触器,如果不良,
可以重新接触或者更换新的接触器。
3、变频器运行时出现抖动
(1)变频器控制配置参数设定不当,导致变频器运行抖动。
重新调
整变频器控制参数,使其稳定运行。
(2)负载幅值过大,导致运行抖动。
调整负载以使其均衡,同时重新设定控制参数,使其稳定运行。

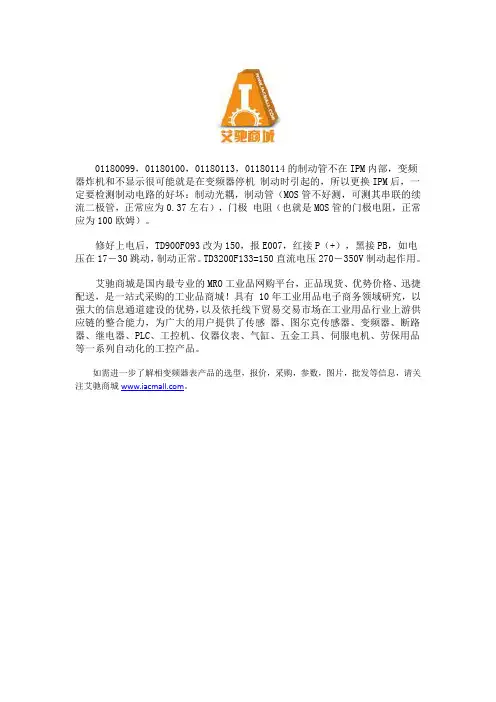

01180099,01180100,01180113,01180114的制动管不在IPM内部,变频器炸机和不显示很可能就是在变频器停机制动时引起的,所以更换IPM后,一定要检测制动电路的好坏:制动光耦,制动管(MOS管不好测,可测其串联的续流二极管,正常应为0.37左右),门极电阻(也就是MOS管的门极电阻,正常应为100欧姆)。
修好上电后,TD900F093改为150,报E007,红接P(+),黑接PB,如电压在17-30跳动,制动正常。
TD3200F133=150直流电压270-350V制动起作用。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相变频器表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
变频器常见故障及解决方案变频器常见故障及修理变频器是一种用于控制电机转速的设备,广泛应用于工业和家用领域。
由于使用频繁和工作环境的复杂性,变频器常会出现故障。
以下是变频器常见故障及解决方案的介绍。
1.故障一:显示屏无法正常显示或显示内容乱码。
解决方案:检查显示屏连接线是否松动,如有松动应重新连接。
若问题依然存在,可能是显示屏本身故障,需要更换显示屏。
2.故障二:变频器无法正常运行或无法启动。
解决方案:检查电源线是否接触不良,如有接触不良应重新插拔。
同时检查输入电源是否正常,如有问题应及时修复。
若以上方法无效,可尝试重启变频器或进行复位操作。
3.故障三:变频器出现过流保护或过热保护。
解决方案:先检查电源电压是否正常,若正常则可能是负载过大或工作时间过长导致的过流保护或过热保护,应及时停机降温。
检查负载是否合理,如有过大的负载应调整负载大小。
4.故障四:变频器输出电压不稳定或无输出。
解决方案:检查变频器输出端是否接触良好,如有接触不良应重新连接。
同时检查输出电压是否正确,若输出电压异常应检查输出电路,如需要更换电容或晶体管等元件。
5.故障五:变频器进行频率调节无效或频率调节范围有限。
解决方案:检查变频器参数是否正确设置,如有错误应进行调整。
同时检查是否存在频率限制,如存在频率限制应进行解除。
若以上方法无效,可能是PWM模块或控制芯片故障,需要更换相应部件。
总结起来,变频器常见故障主要包括显示屏故障、运行异常、过流保护、输出电压不稳定和频率调节无效等问题。
解决这些故障的方法包括检查连接线、检查电源、调整负载大小、检查输出电路以及更换故障元件等。
在修理过程中,需要根据具体故障原因采取相应的解决方案,同时注意安全措施,确保操作正确和有效。

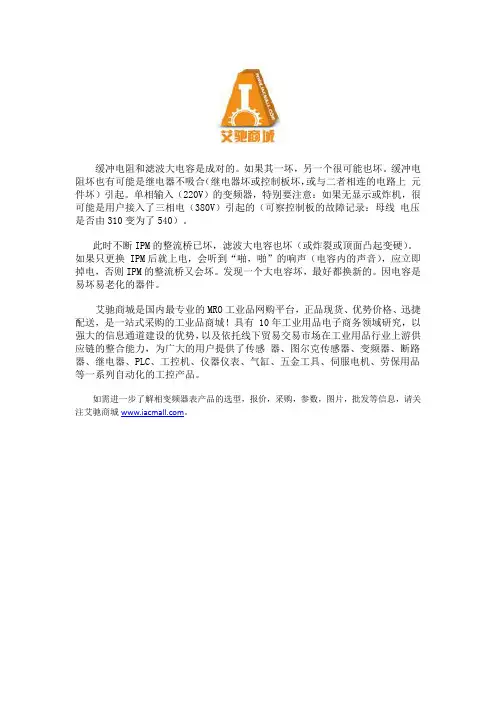

缓冲电阻和滤波大电容是成对的。
如果其一坏,另一个很可能也坏。
缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏,或与二者相连的电路上元件坏)引起。
单相输入(220V)的变频器,特别要注意:如果无显示或炸机,很可能是用户接入了三相电(380V)引起的(可察控制板的故障记录:母线电压是否由310变为了540)。
此时不断IPM的整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。
如果只更换 IPM后就上电,会听到“啪,啪”的响声(电容内的声音),应立即掉电,否则IPM的整流桥又会坏。
发现一个大电容坏,最好都换新的。
因电容是易坏易老化的器件。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相变频器表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
第三讲艾默生变频器的维修经验谈在维修艾默生系列变频器前,一定要对故障代码有所了解,不然就无从下手。
本人收集整理这些资料,就是为了和大家一起分享,希望能帮助到大家日后的工作。
故障代码故障类型故障代码故障类型POFF 输入欠压E008 输入缺相E001 加速过流E009 输出缺相E002 减速过流E010 模块保护E003 恒速过流E011 逆变过热E004 加速过压 E012 整流过热E005 减速过压 E016 读写故障E006 恒速过压E018 接触器未吸合E007 控制电源过压 E019 电流检测电路故障1、电流检测故障(如报E019,E001):(1)控制板Q1(15050026)坏。
(2)7840坏:在变频器通电时,用直流档,黑接5脚,红分别接6,7,8脚,值为2.5,2.5,5为正常,否则7840坏。
(3)小板坏:在变频器通电时,用直流档,黑接7840的5脚,红分别接小板的脚从左到右应为2.5,2.5,2.5,3.4 1.5 ,0,1.6。
如值不对,小板坏:此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好,更换小板。
2、显示POFF:驱动板上电POFF,测CVD电压正常应为2.6-2.7,如测得1.9,可能R51,R52,C36,C37,排线中的某一个坏,其中的电解电容坏的最多。
只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏:缓冲电阻和滤波大电容是成对的。
如果其一坏,另一个很可能也坏。
缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏,或与二者相连的电路上元件坏)引起。
单相输入(220V)的变频器,板的故障记录:母线电压是否由310变为了540)。
此时不断IPM的整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。
如果只更换IPM后就上电,会听到“啪,啪”的响声(电容内的声音),应立即掉电,否则IPM的整流桥又会坏。
发现一个大电容坏,最好都换新的。
艾默生变频器故障及处理方法艾默生变频器故障及处理方法故障代码故障类型故障代码故障类型POFF 输入欠压E008 输入缺相E001加速过流E009 输出缺相E002 减速过流E010 模块保护E003恒速过流E011 逆变过热E004加速过压E012整流过热E005 减速过压E016读写故障E006 恒速过压E018接触器未吸合E007控制电源过压E019 电流检测电路故障1、电流检测故障(如报E019,E001):(1)控制板Q1(15050026)坏.(2)7840坏:在变频器通电时,用直流档,黑接5脚,红分别接6,7,8脚,值为2、5,2、5,5为正常,否则7840坏。
(3)小板坏:在变频器通电时,用直流档,黑接7840得5脚,红分别接小板得脚从左到右应为2、5,2、5,2、5,3、41、5,0,1、6。
如值不对,小板坏:此时可更换小板坏中得三个小IC (39030024LMV393),如还不好,更换小板。
2、显示POFF:驱动板上电POFF,测CVD电压正常应为2、6-2、7,如测得1、9,可能R51,R52,C36,C37,排线中得某一个坏, 其中得电解电容坏得最多。
只在带电机运行时报POFF,驱动板变压器也有可能坏.3、缓冲电阻坏:缓冲电阻与滤波大电容就是成对得。
如果其一坏,另一个很可能也坏。
缓冲电阻坏也有可能就是继电器不吸合(继电器坏或控制板坏,或与二者相连得电路上元件坏)引起。
单相输入(220V)得变频器,特别要注意:如果无显示或炸机,很可能就是用户接入了三相电(380V)引起得(可察控制板得故障记录:母线电压就是否由310变为了540)。
此时不断IPM得整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。
如果只更换IPM后就上电,会听到“啪,啪”得响声(电容内得声音),应立即掉电,否则IPM得整流桥又会坏。
发现一个大电容坏,最好都换新得。
因电容就是易坏易老化得器件.4、显示不稳:先有显示,然后没有,风扇停下,电压只有12,此种现象一般就是U1厚膜坏。

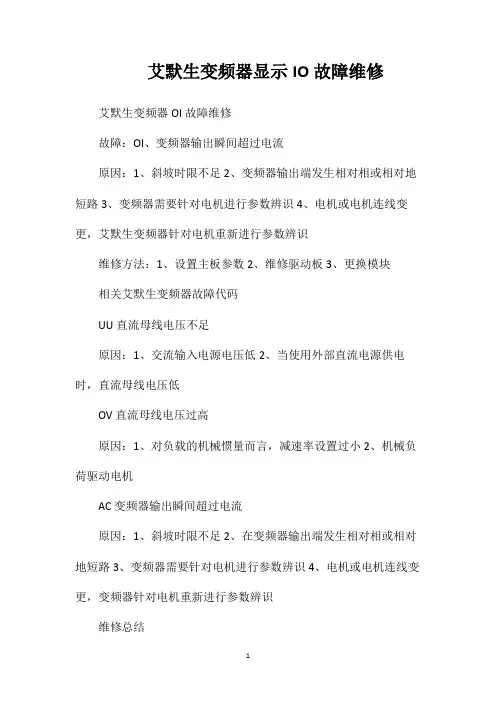

艾默生变频器显示IO故障维修艾默生变频器OI故障维修
故障:OI、变频器输出瞬间超过电流
原因:1、斜坡时限不足2、变频器输出端发生相对相或相对地短路3、变频器需要针对电机进行参数辨识4、电机或电机连线变更,艾默生变频器针对电机重新进行参数辨识
维修方法:1、设置主板参数2、维修驱动板3、更换模块
相关艾默生变频器故障代码
UU直流母线电压不足
原因:1、交流输入电源电压低2、当使用外部直流电源供电时,直流母线电压低
OV直流母线电压过高
原因:1、对负载的机械惯量而言,减速率设置过小2、机械负荷驱动电机
AC变频器输出瞬间超过电流
原因:1、斜坡时限不足2、在变频器输出端发生相对相或相对地短路3、变频器需要针对电机进行参数辨识4、电机或电机连线变更,变频器针对电机重新进行参数辨识
维修总结
艾默生变频器定期保养检查时,一定要切断电源,待监视器无显示及主电路电源指示灯熄灭后,才能进行检查。
