光电式传感器

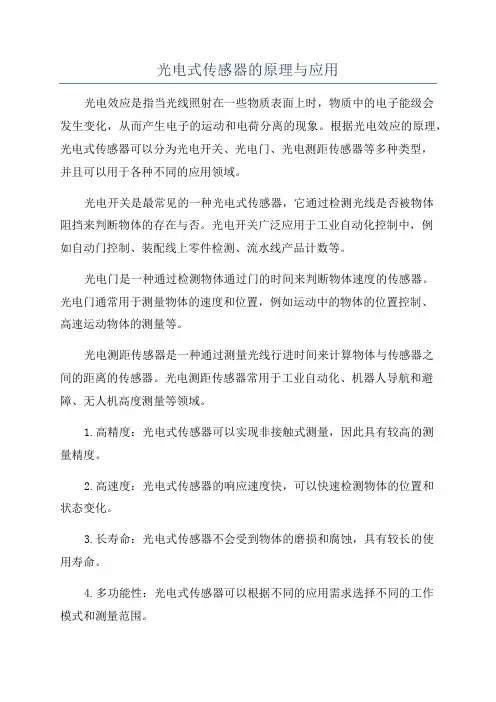

光电式传感器的原理与应用光电效应是指当光线照射在一些物质表面上时，物质中的电子能级会发生变化，从而产生电子的运动和电荷分离的现象。

根据光电效应的原理，光电式传感器可以分为光电开关、光电门、光电测距传感器等多种类型，并且可以用于各种不同的应用领域。

光电开关是最常见的一种光电式传感器，它通过检测光线是否被物体阻挡来判断物体的存在与否。

光电开关广泛应用于工业自动化控制中，例如自动门控制、装配线上零件检测、流水线产品计数等。

光电门是一种通过检测物体通过门的时间来判断物体速度的传感器。

光电门通常用于测量物体的速度和位置，例如运动中的物体的位置控制、高速运动物体的测量等。

光电测距传感器是一种通过测量光线行进时间来计算物体与传感器之间的距离的传感器。

光电测距传感器常用于工业自动化、机器人导航和避障、无人机高度测量等领域。

1.高精度：光电式传感器可以实现非接触式测量，因此具有较高的测量精度。

2.高速度：光电式传感器的响应速度快，可以快速检测物体的位置和状态变化。

3.长寿命：光电式传感器不会受到物体的磨损和腐蚀，具有较长的使用寿命。

4.多功能性：光电式传感器可以根据不同的应用需求选择不同的工作模式和测量范围。

除了以上优点，光电式传感器也存在一些限制和注意事项：1.受环境影响：光电式传感器对环境光的干扰比较敏感，需要进行遮光处理或使用滤光片来减少光干扰。

2.受物体颜色影响：光电式传感器的测量结果受到物体颜色的影响，颜色较暗或较亮的物体会使测量结果产生误差。

3.距离限制：光电式传感器的测量范围有限，一般在几米以内，超出范围会导致测量精度下降。

总之，光电式传感器通过利用光电效应来测量和探测物体的位置、距离、速度等物理量，具有高精度、高速度、长寿命和多功能性等优点，在工业自动化、机器人导航和避障、无人机测量等领域得到广泛应用。

但需要注意处理环境光的干扰、物体颜色对测量结果的影响以及测量范围的限制。

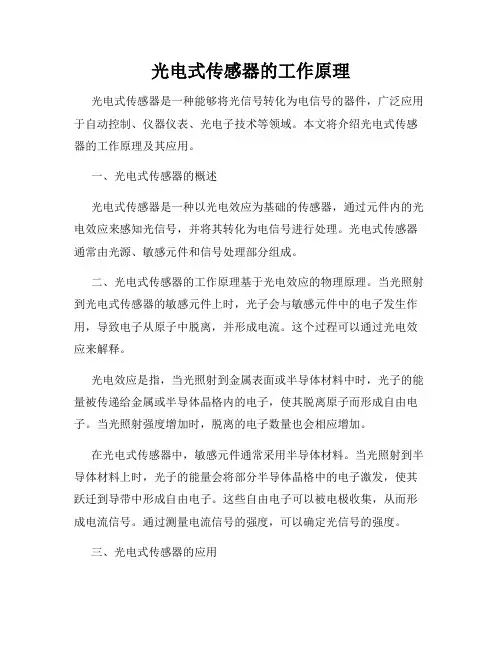

光电式传感器的工作原理光电式传感器是一种能够将光信号转化为电信号的器件，广泛应用于自动控制、仪器仪表、光电子技术等领域。

本文将介绍光电式传感器的工作原理及其应用。

一、光电式传感器的概述光电式传感器是一种以光电效应为基础的传感器，通过元件内的光电效应来感知光信号，并将其转化为电信号进行处理。

光电式传感器通常由光源、敏感元件和信号处理部分组成。

二、光电式传感器的工作原理基于光电效应的物理原理。

当光照射到光电式传感器的敏感元件上时，光子会与敏感元件中的电子发生作用，导致电子从原子中脱离，并形成电流。

这个过程可以通过光电效应来解释。

光电效应是指，当光照射到金属表面或半导体材料中时，光子的能量被传递给金属或半导体晶格内的电子，使其脱离原子而形成自由电子。

当光照射强度增加时，脱离的电子数量也会相应增加。

在光电式传感器中，敏感元件通常采用半导体材料。

当光照射到半导体材料上时，光子的能量会将部分半导体晶格中的电子激发，使其跃迁到导带中形成自由电子。

这些自由电子可以被电极收集，从而形成电流信号。

通过测量电流信号的强度，可以确定光信号的强度。

三、光电式传感器的应用光电式传感器具有快速、高精度、高灵敏度等特点，因此在多个领域得到了广泛应用。

1. 工业自动化控制：光电式传感器可以用来检测物体的位置、距离和速度，实现自动化控制系统中的精确定位和测量。

2. 光电检测：利用光电式传感器的灵敏度和快速响应特性，可以实现对透明物体、颜色或表面特性变化的检测，例如反射式光电传感器可用于检测物体的存在或缺失。

3. 光学通信：光电式传感器在光学通信领域中起着至关重要的作用，可以将光信号转化为电信号进行处理和传输。

4. 医疗设备：光电式传感器被广泛应用于医疗设备中，例如血氧监测仪和心率监测器等，用于监测患者的生理参数。

5. 环境监测：光电式传感器可以用于测量环境中的光照强度、光质量等指标，对气候变化、自然灾害等进行监测和预警。

四、总结光电式传感器是一种将光信号转化为电信号的重要工具。

简要说明光电式传感器的应用和特点
光电式传感器是一种利用光电效应进行检测和测量的装置。

它通过将光源和光电元件（如光敏二极管或光电二极管）组合在一起，利用光的反射、吸收或透过来实现对光信号的感测。

以下是光电式传感器的一些应用和特点：
应用：
1.接近传感器：光电式接近传感器可用于检测物体的存在
或接近，例如自动门的开关、自动灯光控制等。

2.光电编码器：光电式传感器可以用于测量旋转、线性或
角度位置，并广泛应用于机械、自动化和工业控制系统中。

3.反射式传感器：光电式反射式传感器可用于检测物体的
反射光，常用于印刷、包装行业中的标签检测、物体计数等。

4.光栅传感器：光电式光栅传感器可用于检测物体的速度、
位置或旋转，常用于电梯、输送带等运动控制系统中。

特点：
1.非接触式检测：光电式传感器能够在不接触被测物体的
情况下进行检测，不会对被测物体造成损坏或污染。

2.高精度和快速响应：光电式传感器具有较高的精度和快
速的响应时间，可以实时检测到物体的位置、速度或其他特性。

3.良好的环境适应性：光电式传感器在各种环境条件下都
能正常工作，如光照强度变化、温度变化等。

4.长寿命和可靠性：光电式传感器通常具有较长的使用寿命和较高的可靠性，适用于长期运行和工业环境中的应用。

光电式传感器光电式传感器是一种通过光信号来检测物体的位置、形状和颜色等信息的传感器。

它主要由光电元件、放大器电路、信号处理电路和输出电路等组成，可广泛应用于机器人、自动化生产线、计量仪器、安防监控等领域。

工作原理光电式传感器的主要工作原理是利用光电元件对物体反射和透射的光信号进行检测。

它通过发射一束光线照射到被探测物体上，然后检测被反射和透射的光线的强度、频率、相位等参数来确定被探测物体的存在和状态。

光电元件一般采用光电二极管、光敏电阻、光电管、光电晶体管等，而光线的发射和收集一般通过透镜、光纤和反光镜等实现。

分类及应用根据不同的工作原理和应用场景，光电式传感器可以分为多种类型。

其中比较常见的有：接近式光电传感器接近式光电传感器是一种最常用、最简单的光电式传感器。

它主要通过发射一束红外线照射到被测物体上，然后检测透射回来的光线的强度变化来判断被测物体是否存在。

接近式光电传感器广泛应用于人体检测、自动门、安全门和计量系统等方面。

光电开关光电开关是一种通过光电元件来检测、开关电路的传感器。

它主要通过发射一束光线来检测物体的存在和位置等信号，然后将信号（一般为0和1）传递给输出模块，以实现开闭等控制功能。

光电开关广泛应用于自动化生产线、安全门、包装机械、自动售货机等领域。

光电码盘光电码盘是一种通过光学编码来进行位置检测的传感器。

它主要通过在码盘的表面上覆盖光学码来检测旋转物体的位置、角度、方向等信息。

光电码盘广泛应用于电机控制、机器人、航空航天、导航和工业自动化等领域。

处理技术光电式传感器的检测精度和稳定性直接关系到其应用效果和可靠性。

因此，传感器制造商一直致力于探索改进传感器的处理技术。

目前，主要的处理技术包括增益调整、滤波、线性化、自动校正等。

其中增益调整是通过调整放大器的增益来提高传感器的灵敏度和稳定性，滤波则是通过滤除噪音信号来提高传感器的检测精度。

而线性化和自动校正则是通过将传感器输出信号进行线性化处理和自动调整校准，来提高传感器的可靠性和准确性。

光电式传感器的结构和功能光电式传感器是一种常用的传感器，它利用光电效应将光信号转化为电信号，从而实现对光照强度的检测和测量。

该传感器的结构和功能十分重要，下面我将为您详细介绍。

一、结构光电式传感器主要由发光器、接收器、滤波器和输出电路等组成。

1. 发光器：发光器通常由发光二极管（LED）组成，它能够将电能转化为光能。

当电流通过LED时，LED会发出特定波长的光线，这些光线被用于照射待测物体。

2. 接收器：接收器通常由光敏电阻或光敏二极管（光电二极管）组成，它能够将光能转化为电能。

当接收器接收到照射物体反射回来的光线时，光敏元件会产生对应的电压或电流信号。

3. 滤波器：滤波器的作用是将非目标波长的光线滤除，只保留目标波长的光线。

通过选择合适的滤波器，可以提高光电式传感器的灵敏度和准确度。

4. 输出电路：输出电路负责将接收到的电信号进行放大、滤波和转换，最终输出一个与光照强度相关的电信号。

这个信号可以被连接到其他电路或设备中进行进一步的处理或控制。

二、功能光电式传感器具有广泛的应用，其功能主要体现在以下几个方面：1. 光照检测：光电式传感器能够检测环境中的光照强度，根据光照强度的变化来判断是否需要进行照明或调节照明强度。

2. 物体检测：通过测量物体反射的光线强度，光电式传感器能够实现对物体的检测。

例如，在自动门控制系统中，光电式传感器可以检测到人或物体的到来，从而触发门的开启或关闭。

3. 颜色识别：光电式传感器可以根据物体反射的光线波长来识别物体的颜色。

这在工业自动化和机器人领域有着重要的应用。

4. 位置测量：光电式传感器可以通过测量物体反射光线的强度来判断物体的位置。

这在自动化控制和机器人导航中具有重要意义。

总结：光电式传感器的结构和功能使其成为现代工业和生活中不可或缺的重要设备。

它能够准确地检测和测量光照强度，并根据需要进行相应的控制和处理。

光电式传感器的应用范围广泛，例如照明系统、自动控制和机器人领域等，为人们的生活带来了便利和高效。

光电式传感器的基本结构《光电式传感器的基本结构》光电式传感器是一种广泛应用于工业自动化控制领域的传感器，能够将光信号转换为电信号进行检测和测量。

其基本结构包含以下几个关键部分。

1. 光源：光电式传感器通常需要一个光源来提供光线。

光源可以是光电二极管、发光二极管或激光二极管等。

不同的应用需要不同类型的光源，以确保传感器能够产生足够的光强度。

2. 发射器：发射器是光电式传感器中的一个重要组成部分。

它将光源发出的光线聚焦并发射出去，用于照射被测物体。

发射器通常包括透镜、反射镜或光纤等，以确保光线能够准确照射到被测物体上。

3. 接收器：接收器是光电式传感器的另一个关键组成部分。

它用于接收并转换光线被被测物体反射或散射后返回的光信号。

接收器通常包括光敏元件，如光电二极管或光敏电阻等，用于将光信号转换为电信号。

4. 信号处理电路：光电式传感器的信号处理电路用于放大、滤波和处理接收到的光信号，以确保信号的稳定性和准确性。

信号处理电路通常包括放大器、滤波器和比较器等元件，可根据具体应用需求进行设计和配置。

5. 输出端口：输出端口是光电式传感器用于将检测结果输出的接口。

根据不同的应用需求，输出端口可以是开关量输出、模拟量输出或通信接口等。

开关量输出常用于检测目标是否存在或超过设定阈值，而模拟量输出则用于测量目标物体的距离、亮度或颜色等信息。

6. 外壳和保护措施：光电式传感器通常使用外壳来保护内部元件，并提供结构支撑。

外壳材质可以是金属、塑料或玻璃等，以适应不同的工作环境。

此外，还可以采取防尘、防水和防震等措施，以提高传感器的可靠性和耐久性。

总的来说，光电式传感器的基本结构包括光源、发射器、接收器、信号处理电路、输出端口以及外壳和保护措施。

这些组成部分协同工作，使得光电式传感器能够可靠地检测和测量目标物体的光信号。

随着科技的不断进步，光电式传感器将在更多领域发挥作用，并为工业自动化控制带来更多便利和效益。

光电式传感器的4种应用形式光电式传感器是一种利用光电效应来实现信号检测和转换的传感器。

它通过光电元件将光能转化为电能，然后再将电能转化为与被测物理量有关的信号，从而实现对被测量的检测和测量。

光电式传感器的应用形式多种多样，可以广泛应用于工业生产、安防监控、医疗健康、环境检测等领域。

下面将分别介绍光电式传感器的四种主要应用形式。

第一种应用形式是接近开关。

光电式传感器可以通过检测物体与传感器之间的距离来实现接近开关的功能。

当被测物体靠近或远离传感器时，光电信号的强度会发生变化，通过检测光电信号的变化即可实现接近开关的控制。

这种应用形式在工业生产中得到广泛应用，例如在流水线上控制物体的进出、在自动门系统中控制门的开关等。

第二种应用形式是测距传感器。

光电式传感器可以利用光的传播速度和探测到光的时间差来测量被测物体与传感器之间的距离。

这种应用形式在机器人导航、无人驾驶等领域具有重要意义。

例如，在无人驾驶汽车中使用光电式传感器来测量与前方物体的距离，以便及时做出避让或制动的决策。

第三种应用形式是光电编码器。

光电式传感器可以利用光电元件对光信号的变化进行检测和计数，从而实现对物体运动的监测和控制。

光电编码器常用于旋转运动的测量和控制，可以精确地测量物体的角度和转速。

在机械制造、自动化控制等领域中，光电编码器被广泛应用于机器人关节的控制、数控机床的位置反馈等方面。

第四种应用形式是光电传感器阵列。

光电式传感器阵列由多个光电元件组成，可以实现对多个位置的物体进行检测和识别。

光电传感器阵列常用于图像传感和图像处理领域，如机器视觉、物体识别和跟踪、人脸识别等。

通过光电传感器阵列可以获取物体的形状、大小、颜色等信息，进而实现对物体的自动识别和分类。

总的来说，光电式传感器的应用形式多种多样，可以根据不同的需求和场景进行选择和组合。

它在工业生产、安防监控、医疗健康、环境检测等领域发挥着重要作用，为人们的生活和工作带来了便利和安全。

一、实验目的1. 了解光电式传感器的工作原理及特点；2. 掌握光电式传感器的应用领域；3. 学习光电式传感器的测试方法；4. 通过实验验证光电式传感器的性能。

二、实验原理光电式传感器是利用光电效应将光信号转换为电信号的传感器。

它具有非接触、响应速度快、抗干扰能力强等特点，广泛应用于工业自动化、智能交通、医疗等领域。

光电式传感器的工作原理：当光线照射到光电元件上时，光电元件内部会发生光电效应，产生光电子，从而产生电流。

光电流的大小与光强成正比，通过测量光电流的大小，可以实现对光强的检测。

三、实验仪器与设备1. 光电式传感器：光电二极管、光电三极管、光电耦合器等；2. 光源：白炽灯、激光笔等；3. 测量电路：电流表、电阻、电源等；4. 数据采集与处理系统：电脑、数据采集卡、数据采集软件等。

四、实验内容及步骤1. 光电二极管特性测试（1）连接电路：将光电二极管、电阻、电流表连接成测试电路。

（2）调整光源：将光源照射到光电二极管上，调节电阻值，使电流表读数在1～10mA范围内。

（3）测试不同光照强度下的电流值：分别用白炽灯、激光笔照射光电二极管，记录电流表读数。

（4）绘制电流-光照强度曲线，分析光电二极管的特性。

2. 光电三极管特性测试（1）连接电路：将光电三极管、电阻、电流表连接成测试电路。

（2）调整光源：将光源照射到光电三极管上，调节电阻值，使电流表读数在1～10mA范围内。

（3）测试不同光照强度下的电流值：分别用白炽灯、激光笔照射光电三极管，记录电流表读数。

（4）绘制电流-光照强度曲线，分析光电三极管的特性。

3. 光电耦合器特性测试（1）连接电路：将光电耦合器、电阻、电流表连接成测试电路。

（2）调整光源：将光源照射到光电耦合器上，调节电阻值，使电流表读数在1～10mA范围内。

（3）测试不同光照强度下的电流值：分别用白炽灯、激光笔照射光电耦合器，记录电流表读数。

（4）绘制电流-光照强度曲线，分析光电耦合器的特性。
