HTF系列高温消防排烟轴流风机

产品展示位置：产品展示» 消防排烟风机-HTF(A)型轴流式消防排烟风机HTF(A)系列消防高温排烟轴流风机机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa特点：轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟HTF系列正压风机产品型号说明：1、中汇正压送风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。

出厂的风机合格品是在额定风量下，全压值误差不超过± 5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。

2、中汇正压送风机安装方式可分为卧式和屋顶式，如对风量、全压、安装尺寸等性能有特殊要求时，中汇空调公司将为您另行设计生产。

3、HTF—Ⅰ、HTF—Ⅱ表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF—Ⅰ（单速）和HTF—Ⅱ（双速）两种；HTF—Ⅲ、HTF—Ⅳ表示中压消防高温排烟专4、HTF—X为消音型消防高温排烟专用风机，用户可根据实际需要选用不同的种类。

5、HTF—W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阻燃型玻璃钢风帽或钢制风帽。

6、HTF—D为低压型消防高温排烟专用风机。

7、特别说明：GYF与HTF系列风机是中汇空调公司同类产品.PYHL-14A系列混流式消防高温排烟机（正压送风机）中汇空调PYHL-14A系列混流式正压送风机是介于轴流式和离心式风机之间的一种新型风机，相同机号风量较离心风机大，风压较轴流风机高，具有效率高、节能、低噪声、安装方便等特点。

中汇正压送风机主要有叶轮、风筒、进口集流器、导叶、电动机等部件组成。

叶轮采用有子午加速特点的扭曲形叶片焊接在轮毂上，经动平衡检验，超速试验，中汇正压送风机具有良好的空气性能。

Dz系列通风机和F系列高温消防排烟轴流风机介绍来源：Dz系列通风机采用从声源入手，低转速，高压力系数的设计方法，研制成宽叶片，大弦长，空间扭曲倾斜式叶型，配用风机专用电机，具有明显的噪声低，风量大，耗电省，振动小，外形美观等优点，是一种高效，节能型轴流风机。

广泛适用于厂房，仓库，办公室，住宅等场所的壁式排风，管道送风。

本系列风机有三种型式：DZ－11型壁式，DZ－12型岗位式，ZD－13管道式。

特殊场合按用户要求可加式成网罩，弯头或自垂百叶形式工。

本系列风机一般配用三相电机，按用户要求对0.55KW以下可配用单相电机。

可根据输送介质要求制成防腐，防爆型：FDZ为防腐型轴流通风机，用于输送有腐蚀性的气体；BDZ为防爆型轴流通风机，用于输送易燃易爆的气体。

FBDZ为防腐防爆型轴流通风机，用于输送有腐蚀性且易燃易爆的气体。

Dz系列通风机采用从声源入手，低转速，高压力系数的设计方法，研制成宽叶片，大弦长，空间扭曲倾斜式叶型，配用风机专用电机，具有明显的噪声低，风量大，耗电省，振动小，外形美观等优点，是一种高效，节能型轴流风机。

广泛适用于厂房，仓库，办公室，住宅等场所的壁式排风，管道送风。

本系列风机有三种型式：DZ－11型壁式，DZ－12型岗位式，ZD－13管道式。

特殊场合按用户要求可加式成网罩，弯头或自垂百叶形式工。

本系列风机一般配用三相电机，按用户要求对0.55KW以下可配用单相电机。

可根据输送介质要求制成防腐，防爆型：FDZ为防腐型轴流通风机，用于输送有腐蚀性的气体；BDZ为防爆型轴流通风机，用于输送易燃易爆的气体。

FBDZ为防腐防爆型轴流通风机，用于输送有腐蚀性且易燃易爆的气体。

HTF系列高温消防排烟轴流风机产品型号说明：1、风机的性能表中列出的性能是最高效率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。

出厂的风机合格品是在额定风量下，全压值误差不超过±5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。

[资料]各种风机型号介绍大全（图文并茂）-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件 (9.59 KB)一、特点GDF系列离心式管道风机，系本厂吸取国内先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳人，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。

2013-3-7 09:41 上传下载附件 (73.36 KB) 2013-3-7 09:42 上传下载附件 (56.41 KB) CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件 (17.09 KB)该系列风机具有管道式外型，电机安装在风机外面，使高温管道的油烟同电机完全隔离，从而确保电机长时间安全运转，使用寿命比其他型式风机有了极大提高。

具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。

输送介质温度在200℃条件下连续运行60分钟以上，输送介质温度80℃时可长期连续运行不损坏。

主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。

一方面改变了以往国内无专用厨房风机的局面；别一方面保证了厨房的噪声低、无污染。

CF系列厨房排烟管道风机均为水平方向，且进、出风口都为方形，同管道联接非常方便。

该风机可同高效厨房油烟专用净化器配套使用，也可作为管道风机单独使用。

CF系列厨房排烟管道风机性能参数表（1）2013-3-7 09:47 上传下载附件 (47.87 KB)CF系列厨房排烟管道风机性能参数表（2）2013-3-7 09:47 上传下载附件 (84.37 KB)CF系列厨房排烟管道风机性能参数表（3）2013-3-7 09:48 上传下载附件 (84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件 (44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件 (25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件 (11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件 (47.8 KB)2013-3-7 09:53 上传下载附件 (42.39 KB)DWT系列屋顶风机的特点（介绍）2013-3-7 09:53 上传下载附件 (12.96 KB)一、DWT系列屋顶风机特点1、规格型式多，应应范围广：可根据使用场合的压力、风量和噪声的不同要求，选用以下三种型式风机：A、轴流式屋顶风机：型号为DWT-Ⅰ型，宜用于中低压、大流量的使用场合。

前言本标准为推荐性本标准由中华人民共和国公安部南省消防总队提出本标准起草单位：云南省消防总队。

本标准主要起草人：消防排烟风机一、范围本标准规定了消防排烟风机（以下简称消防风机）的分类、要求、实验方法、检测规则、标志、使用说明书、包装、运输和储存等。

本标准适用于建筑物内排烟系统用风机。

消防风机消防风机既是指能在300℃高温条件下连续运行60分钟以上、100℃温度条件下连续20小时/次不损坏的风机。

HTF系列消防高温排烟专用风机性能特点：1.HTF系列高温排烟专用风机具有性能优良,耐高温性能良好、效率高、占地比离心风机少、安装方便等特点2、HTF消防风机耐高温性能优良：风机测试符合GBJ45-82消防规范标准要求，建立高于该标准的企业内控保证体系，能在300℃高温条件下连续运行60分钟以上、100℃温度条件下连续20小时/次不损坏,广泛应用于高级民用建筑,烘箱,地下车库,隧道等地合。

3、HTF消防风机的性能表中列出的性能是最高效率范围内的性能、按风量分为五个性能点，选用时按性能表为准。

出厂的消防风机合格品是在额定风量下，全压值误差不超过±5%、性能选用表是标准状态下的性能。

4、HTF消防风机安装方式可分为卧式和屋顶式，如对风量，全压，安装尺寸等性能有特殊要求时，另行设计生产。

5、HTF-I,HTF-II表示常压型消防高压排烟专用风机,叶型采用轴流式:有HTF-I(单速)消防风机,HTF-II(双速)消防风机两种.6、HTF-X消音型消防高温排烟专用风机,用户可根据实际需求选用不同的种类.7、HTF-W为屋顶式消防高温排烟专用风机，用户可根据实际需选用阻燃型玻璃钢风幢或钢制风帽。

8、HTF-D为低压高温排烟专用消防风机。

二、消防风机的材质要求消防风机材质厚度必须达到3mm以上。

三、消防风机的安装要求1. 风机安装时应对各部件进行全面检查，机件是否完整，各部件联接是否紧固。

2. 消防排烟风机安装时注意保持风机的水平位置，对风机与地基的结合面和出风管的联接等，应调整使之自然吻合不得有强行联接，不允许将管道重量加在风机的部件上。

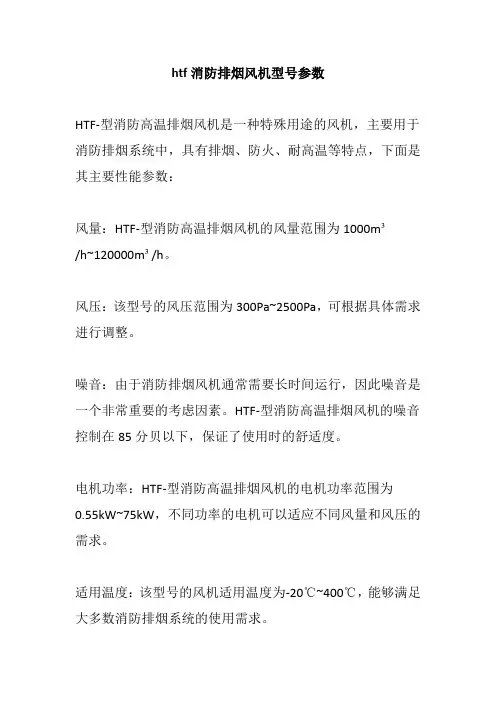

htf消防排烟风机型号参数
HTF-型消防高温排烟风机是一种特殊用途的风机，主要用于消防排烟系统中，具有排烟、防火、耐高温等特点，下面是其主要性能参数：
风量：HTF-型消防高温排烟风机的风量范围为1000m³
/h~120000m³/h。

风压：该型号的风压范围为300Pa~2500Pa，可根据具体需求进行调整。

噪音：由于消防排烟风机通常需要长时间运行，因此噪音是一个非常重要的考虑因素。

HTF-型消防高温排烟风机的噪音控制在85分贝以下，保证了使用时的舒适度。

电机功率：HTF-型消防高温排烟风机的电机功率范围为
0.55kW~75kW，不同功率的电机可以适应不同风量和风压的需求。

适用温度：该型号的风机适用温度为-20℃~400℃，能够满足大多数消防排烟系统的使用需求。

防爆等级：HTF-型消防高温排烟风机防爆等级为ExdIIBT4，能够在有爆炸性气体的环境中安全使用。

总的来说，HTF-型消防高温排烟风机是一款性能可靠、安全高效的风机，非常适合用于消防排烟系统中。

一．HTF（GYF）系列消防高温排烟轴流通风机概述、特点（1）HTF（GYF）系列消防高温排烟轴流通风机，由xx交通大学和xx亿通风机有限公司联合研制共同开发，具有性能优良，耐高温性能良好，效率高，占地比离心风机少，安装方便等特点。

（2）HTF（GYF）系列消防高温排烟轴流通风机经“国家消防装备质量监督检验中心“检测合格，其性能达到国内领先水平，经全国三十多个省市的消防部门认可。

该风机畅销xx，xx，xx经，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx，xx等全国各省（市），自治区。

（3）耐高温性能优良：风机测试符合GBJ45－82消防规范标准要求，风机采用独特设计，耐高温电机内置，配置电机冷却系统，能在300氏摄度高温条件下连续运行100分钟以上，100氏摄度温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑，烘箱，地下车库，隧道等场合；（4）适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，心达到一机两用（即常用通排风和消防时高温排烟）的目的；叶型分为轴流式（HTF（GYF）-I,II）和混流式HTF（GYF）－IG，亦可制作屋顶式，消音式。

（5）效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，以实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能;(6)安装方便，占地较离心风机少：该风机基本形式为轴流式风机或混流式风机，可直接与风管连接或墙壁安装，安装形式可采用垂直或水平式。

很大程度上节省了占地面积。

二．HTF（GYF）系列消防高温排烟轴流通风机性能的选择和型号说明三．HTF（GYF）－I型消防高温排烟轴流风机参数表四．HTF（GYF）－II型双速消防高温排烟轴流通风机性能参数表(1)四．HTF（GYF）－II型双速消防高温排烟轴流通风机性能参数表(2) 五．HTF（GYF）－I，II系列消防高温排烟通风机外形及安装尺寸表。

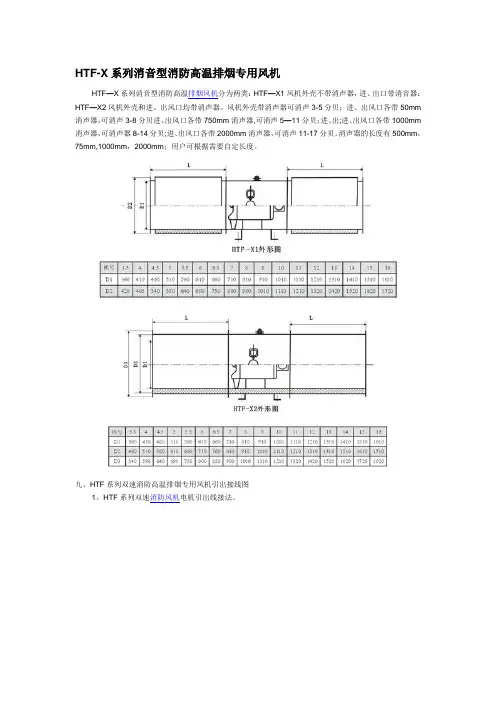

HTF-X系列消音型消防高温排烟专用风机HTF—X系列消音型消防高温排烟风机分为两类：HTF—X1风机外壳不带消声器，进、出口带消音器：HTF—X2风机外壳和进、出风口均带消声器。

风机外壳带消声器可消声3-5分贝；进、出风口各带50mm 消声器，可消声3-8分贝进、出风口各带750mm消声器,可消声5—11分贝；进、出;进、出风口各带1000mm 消声器，可消声器8-14分贝;进、出风口各带2000mm消声器，可消声11-17分贝。

消声器的长度有500mm，75mm,1000mm，2000mm；用户可根据需要自定长度。

九、HTF系列双速消防高温排烟专用风机引出接线图1。

HTF系列双速消防风机电机引出线接法。

2.双速风机在试车前，应仔细阅读产品说明书,严格按照接线图所示方法接线。

3。

试车人数不得少于两人，一人控制电源，一人观察风机运转情况,发现有异常现象立即停机检查。

4.风机开始运转后,应立即检查运转电流是否正常,三相电源是否正常；运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。

5。

若有不明之处，请来电咨询，不得带疑问操作，以免发生意外。

十、HTF系列消防高温排烟专用风机使用、维护保养1。

安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装。

2。

检查连接螺栓是否松动，风机起动前，首先要检查风机管道内有无防碍转动的物品.3.检查电机绝缘性能是否良好,接通电源后查看有无磨擦碰撞及异常振动。

4.风机振动产生的原因很多,可从下述方面进行检查：a、叶轮与风筒相磨擦，并发出异常的声响及振动;b、支架底脚螺栓未坚固，亦会出现较大的振动;c、叶轮与轴套的连接螺栓松动；d、支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成剧烈振动。

5.在常温下运转发现电机温升过高,则可能由下列原因造成：a、电机轴承损坏,配合间隙小,不符合要求；b、轴与轴承安装倾斜，两个轴承不同轴；c、电源电压过低或三相电源断相运行。
