HI-POT测试示意图

Hi-pot
Fixture
說明:圖中 為接地阻抗測試回路(CH1為電流輸出端;G-COM 為回路端)
圖中 為一次側對地耐高壓測試回路(CH1為H.V 端;CH2為低壓端)
圖中 為一次側對二次側耐高壓測試回路(CH1為H.V 端;CH3為低壓端)
注意事項:
1. 接地阻抗測試 設置 25A ac, <100mohm, 測試時間至少2s.
測試回路線阻應盡量小,可按實際歸零(OFFSET 值最好小于50mOhm )
2. 耐壓測試電壓依規格書設定, 時間至少1s
a. AC 頻率f 建議統一設為60HZ ,漏電流單位為mA,Trip Current 可用公式計算
安規測試站系統接線圖
123
I Trip Current= V ac * 2 *3.14 * f *C apacity (Total capacity for Y-Cap)+/-20%+ I orthers I orthers為除去所有Y-電容測試的讀值,即通過雜散電容的電流.
b. DC測試須設置 Ramp time 及 Charge current Lo-limit 防止出現測試回路幵路情形,
可設為5uA,(一般可取机台Charge current 的1/3)。

3) 測試工程負責聯系將點檢不合格的安規分 析儀送修﹐并負責更換另一台合格的安規 分析儀供產線使用﹔
Hi-Pot測試內容
日常點檢﹕
4) 故障的安規測試儀須在維修﹐校驗OK后﹐ 方可再投入使用﹔
5) 測試工程每周一次檢驗Hi-Pot點檢治具﹐ 結果記錄在<<Hi-Pot治具檢驗記錄>>中﹔
6) 若檢驗失敗﹐測試工程應負責維修﹐并更 換另一個合格的點檢治具﹔
第四步﹕點擊Orion圖標﹐運行Orion測試程序;
第五步﹕在Orion中Operation下拉菜單中選擇Hi Pot;
第六步﹕掃描在流程單上的打印機的TLI和SN序列號 碼到Orion中;
Hi-Pot測試內容
測試步驟﹕
第七步﹕Orion顯示”Test System Warning”測試系 統警告對話框;
Hi-Pot測試內容
日常點檢﹕
7) 測試工程將不合格的安規測試儀或點檢治 具的維修記錄填寫在<<儀器治具不良維修 記錄表>>﹔
8) 測試工程負責安規測試儀每年一次的定期 效驗,儀器送華南檢測中心并保存儀器校驗 報告﹔
9) 測試工程負責根據安規測試儀測試線材料 和產量定期更換測試線﹔
Hi-Pot測試內容
第八步﹕掃描測試系統密碼標簽﹐然后點擊OK按鈕;
第九步﹕點擊運行﹐開始Hi-Pot測試;
Hi-Pot測試內容
測試步驟﹕
第十步: 根據測試程序的指導.確定測試線的連接,遠 離測試儀,打印機和測試線﹐打開打印機;
第十一步: 等待Orion測試完成，屏幕會顯示測試結 果通過和失敗;
第十二步: 測試結果或不良現象記錄在流程單上;
日常點檢﹕
10) 測試工程對超出使用次數的安規測試線區 分放置并在監督下定期剪斷銷毀﹔

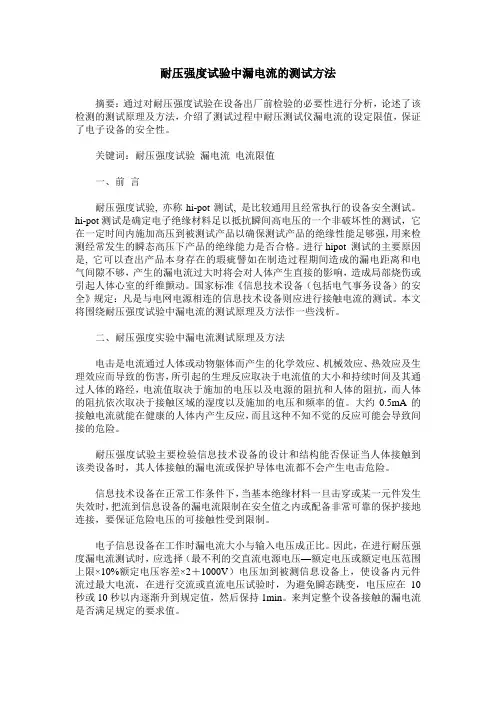

耐压强度试验中漏电流的测试方法摘要：通过对耐压强度试验在设备出厂前检验的必要性进行分析，论述了该检测的测试原理及方法，介绍了测试过程中耐压测试仪漏电流的设定限值，保证了电子设备的安全性。

关键词：耐压强度试验漏电流电流限值一、前言耐压强度试验, 亦称hi-pot测试, 是比较通用且经常执行的设备安全测试。

hi-pot测试是确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试，它在一定时间内施加高压到被测试产品以确保测试产品的绝缘性能足够强，用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。

进行hipot 测试的主要原因是, 它可以查出产品本身存在的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够，产生的漏电流过大时将会对人体产生直接的影响，造成局部烧伤或引起人体心室的纤维颤动。

国家标准《信息技术设备（包括电气事务设备）的安全》规定：凡是与电网电源相连的信息技术设备则应进行接触电流的测试。

本文将围绕耐压强度试验中漏电流的测试原理及方法作一些浅析。

二、耐压强度实验中漏电流测试原理及方法电击是电流通过人体或动物躯体而产生的化学效应、机械效应、热效应及生理效应而导致的伤害，所引起的生理反应取决于电流值的大小和持续时间及其通过人体的路经，电流值取决于施加的电压以及电源的阻抗和人体的阻抗，而人体的阻抗依次取决于接触区域的湿度以及施加的电压和频率的值。

大约0.5mA的接触电流就能在健康的人体内产生反应，而且这种不知不觉的反应可能会导致间接的危险。

耐压强度试验主要检验信息技术设备的设计和结构能否保证当人体接触到该类设备时，其人体接触的漏电流或保护导体电流都不会产生电击危险。

信息技术设备在正常工作条件下，当基本绝缘材料一旦击穿或某一元件发生失效时，把流到信息设备的漏电流限制在安全值之内或配备非常可靠的保护接地连接，要保证危险电压的可接触性受到限制。

电子信息设备在工作时漏电流大小与输入电压成正比。

因此，在进行耐压强度漏电流测试时，应选择（最不利的交直流电源电压—额定电压或额定电压范围上限×10%额定电压容差×2＋1000V）电压加到被测信息设备上，使设备内元件流过最大电流，在进行交流或直流电压试验时，为避免瞬态跳变，电压应在10秒或10秒以内逐渐升到规定值，然后保持1min。
