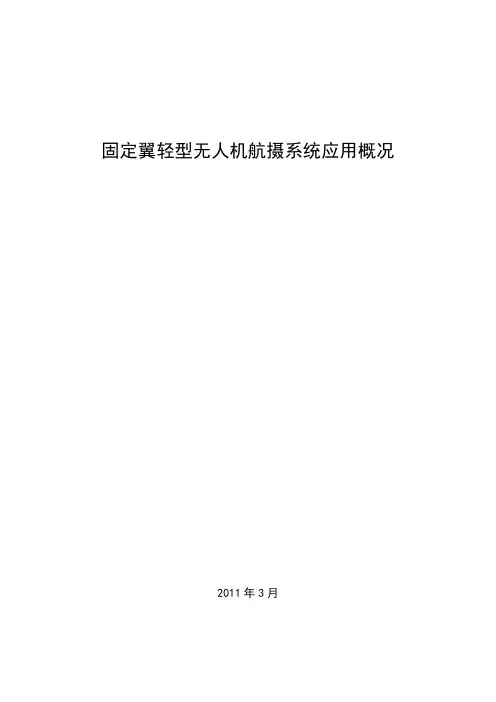

固定翼轻型无人机航摄系统应用概况2011年3月一、固定翼无人机系统简介无人机结构简单、使用成本低，不但能完成有人驾驶飞机执行的任务，更适用于有人飞机不宜执行的任务。
无人机航拍影像具有高清晰、大比例尺、小面积、高现势性的优点。
无人驾驶飞机为航拍摄影提供了操作方便，易于转场的遥感平台。
二、固定翼无人机软硬件配置(一)硬件配置1.系统组成和技术指标2.航摄仪：佳能5Dmark II数码相机数码相机镜头紧固、镜头与机身依靠机械装置紧密连接，且经过严格检定，检定参数如下：3.辅助设备系统工具箱、地面监控站(便携式笔记本安装地面监控软件)、电台、手持GPS、航摄系统运输车(全顺汽车)、车载电源逆变器。
(二)软件配置包括曝光点设计软件、航摄质量快速检查软件、影像预处理软件。
1.航摄质量检查软件航摄质量检查软件可以检查航片影像重叠度和悬偏角。
2.影像预处理软件影像预处理软件能够利用非量测相机的检校参数对它所航摄的航片进行影像畸变差改正。
3.地面监控软件地面监控软件实现航摄任务的航线设计、各种飞行参数及设备状态显示、控制命令上传等监视控制功能。
三、生产流程1.根据已有资料对生产区域进行分析，确定航空摄影方案并进行无人机航空摄影；2.进行野外像片控制点和检查点测量；3.利用无人机航空影像及野外控制点或已有控制点进行区域网平差成果数据，创建立体模型，并进行内业测图、野外调绘及数据编辑，得到DOM、DLG成果数据；4.利用野外检查点对DOM、DLG成果进行检查；5.生产其它专题图。
四、应用案例1.2010年3月完成四川省都江堰市玉堂镇无人机航摄系统的试运行。
在都江堰玉堂镇进行了1：1000以及1：2000的试飞行。
根据飞行完成后所获取的影像，第一时间内做了高精度的空三加密实验。
对在试验中出现的问题，进行了深入的探讨。
结合无人机航摄系统的特点，进行了相应的数据操作。
讨论基线布点，航飞数据处理，处理突发事故等无人机航摄系统具有的特点。

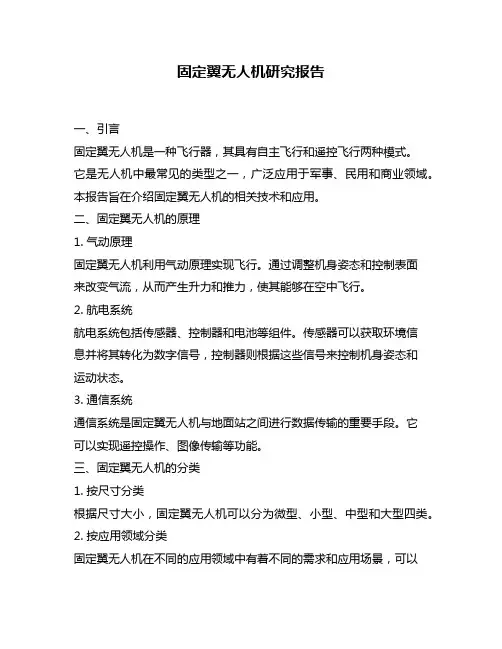

固定翼无人机研究报告一、引言固定翼无人机是一种飞行器，其具有自主飞行和遥控飞行两种模式。
它是无人机中最常见的类型之一，广泛应用于军事、民用和商业领域。
本报告旨在介绍固定翼无人机的相关技术和应用。
二、固定翼无人机的原理1. 气动原理固定翼无人机利用气动原理实现飞行。
通过调整机身姿态和控制表面来改变气流，从而产生升力和推力，使其能够在空中飞行。
2. 航电系统航电系统包括传感器、控制器和电池等组件。
传感器可以获取环境信息并将其转化为数字信号，控制器则根据这些信号来控制机身姿态和运动状态。
3. 通信系统通信系统是固定翼无人机与地面站之间进行数据传输的重要手段。
它可以实现遥控操作、图像传输等功能。
三、固定翼无人机的分类1. 按尺寸分类根据尺寸大小，固定翼无人机可以分为微型、小型、中型和大型四类。
2. 按应用领域分类固定翼无人机在不同的应用领域中有着不同的需求和应用场景，可以分为军事、民用和商业三类。
四、固定翼无人机的应用1. 军事领域固定翼无人机在军事领域中广泛应用，主要用于侦察、监视和打击等任务。
它可以搭载各种传感器和武器装备，具有高度的隐蔽性和灵活性。
2. 民用领域固定翼无人机在民用领域中主要应用于测绘、科学研究、环境监测等方面。
它可以快速获取大量数据，并且可以在危险或难以到达的地方进行操作。
3. 商业领域固定翼无人机在商业领域中有着广泛的应用，如物流配送、航拍摄影、农业植保等。
它可以提高工作效率，减少成本，并且可以适应复杂多变的工作环境。
五、固定翼无人机的发展趋势1. 智能化未来，固定翼无人机将更加智能化，具有更高的自主性和智能化控制系统，可以自主完成复杂的任务。
2. 多功能化固定翼无人机将具有更多的功能和应用场景，可以适应不同的需求和环境。
3. 小型化随着技术的发展，固定翼无人机将越来越小型化，并且具有更高的灵活性和便携性。
六、结论固定翼无人机是一种重要的飞行器，其在军事、民用和商业领域中都有着广泛的应用。

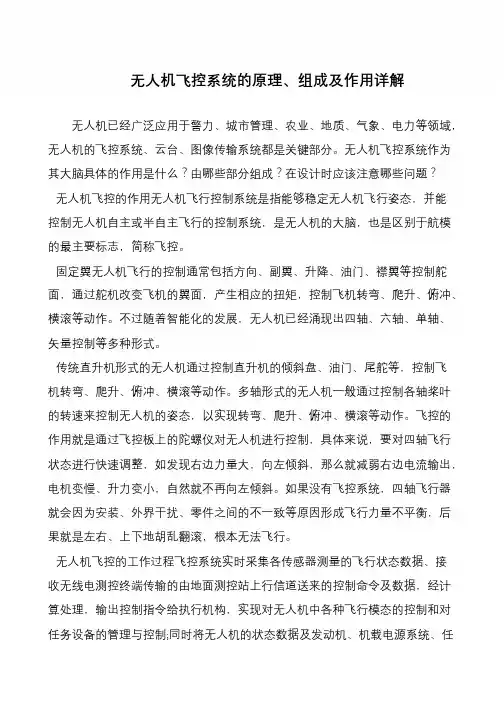

无人机飞控系统的原理、组成及作用详解
无人机已经广泛应用于警力、城市管理、农业、地质、气象、电力等领域，无人机的飞控系统、云台、图像传输系统都是关键部分。
无人机飞控系统作为其大脑具体的作用是什么？由哪些部分组成？在设计时应该注意哪些问题？
无人机飞控的作用无人机飞行控制系统是指能够稳定无人机飞行姿态，并能
控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
固定翼无人机飞行的控制通常包括方向、副翼、升降、油门、襟翼等控制舵面，通过舵机改变飞机的翼面，产生相应的扭矩，控制飞机转弯、爬升、俯冲、横滚等动作。
不过随着智能化的发展，无人机已经涌现出四轴、六轴、单轴、矢量控制等多种形式。
传统直升机形式的无人机通过控制直升机的倾斜盘、油门、尾舵等，控制飞
机转弯、爬升、俯冲、横滚等动作。
多轴形式的无人机一般通过控制各轴桨叶的转速来控制无人机的姿态，以实现转弯、爬升、俯冲、横滚等动作。
飞控的作用就是通过飞控板上的陀螺仪对无人机进行控制，具体来说，要对四轴飞行状态进行快速调整，如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。
如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。
无人机飞控的工作过程飞控系统实时采集各传感器测量的飞行状态数据、接
收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任。
无人机飞控系统的原理、组成及作用详解
无人机已经广泛应用于警力、城市管理、农业、地质、气象、电力等领域，无人机的飞控系统、云台、图像传输系统都是关键部分。
无人机飞控系统作为其大脑具体的作用是什么？由哪些部分组成？在设计时应该注意哪些问题？
无人机飞控的作用无人机飞行控制系统是指能够稳定无人机飞行姿态，并能
控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
固定翼无人机飞行的控制通常包括方向、副翼、升降、油门、襟翼等控制舵面，通过舵机改变飞机的翼面，产生相应的扭矩，控制飞机转弯、爬升、俯冲、横滚等动作。
不过随着智能化的发展，无人机已经涌现出四轴、六轴、单轴、矢量控制等多种形式。
传统直升机形式的无人机通过控制直升机的倾斜盘、油门、尾舵等，控制飞
机转弯、爬升、俯冲、横滚等动作。
多轴形式的无人机一般通过控制各轴桨叶的转速来控制无人机的姿态，以实现转弯、爬升、俯冲、横滚等动作。
飞控的作用就是通过飞控板上的陀螺仪对无人机进行控制，具体来说，要对四轴飞行状态进行快速调整，如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。
如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。
无人机飞控的工作过程飞控系统实时采集各传感器测量的飞行状态数据、接
收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任。

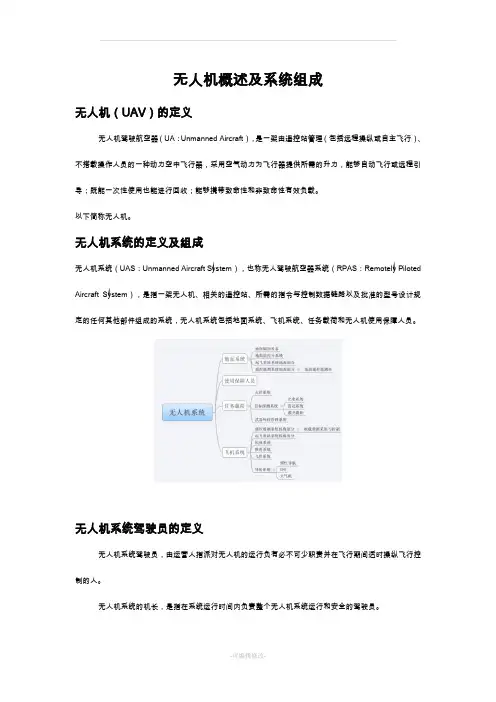

无人机概述及系统组成无人机（UAV）的定义无人机驾驶航空器（UA：Unmanned Aircraft），是一架由遥控站管理（包括远程操纵或自主飞行）、不搭载操作人员的一种动力空中飞行器，采用空气动力为飞行器提供所需的升力，能够自动飞行或远程引导；既能一次性使用也能进行回收；能够携带致命性和非致命性有效负载。
以下简称无人机。
无人机系统的定义及组成无人机系统（UAS：Unmanned Aircraft System），也称无人驾驶航空器系统（RPAS：Remotely Piloted Aircraft System），是指一架无人机、相关的遥控站、所需的指令与控制数据链路以及批准的型号设计规定的任何其他部件组成的系统，无人机系统包括地面系统、飞机系统、任务载荷和无人机使用保障人员。
无人机系统驾驶员的定义无人机系统驾驶员，由运营人指派对无人机的运行负有必不可少职责并在飞行期间适时操纵飞行控制的人。
无人机系统的机长，是指在系统运行时间内负责整个无人机系统运行和安全的驾驶员。
无人机和航模的区别一、定义不同无人机是一种由无线电遥控设备或自身程序控制装置操纵的无人驾驶飞行器。
航空模型是一种重于空气的，有尺寸限制的，带有或不带有动力装置的，不能载人的航空器，就叫航空模型。
二、飞行方式不同唯一的区别在于是否有导航飞控系统，能否实现自主飞行。
通俗来说，无人机可以实现自主飞行，而航模不可以，必须由人来通过遥控器控制。
也就是无人机的本身是带了“大脑”飞行，可能“大脑”受限于人工智能，没有人脑灵光。
但是航模的“大脑”始终是在地面，在操纵人员的手上。
三、用途不同无人机更偏向于军事用途或民用特种用途，而航空模型更接近于玩具。
昆明劲鹰无人机专业从事航测无人机设备的设计、生产、销售、及航测航拍服务，费用低、技术强、工期短、精度高，是中国技术顶尖的航测航拍无人机设计制造及航飞服务商。
四、组成不同无人机比航模要复杂。
航空模型由飞行平台、动力系统、视距内遥控系统组成。

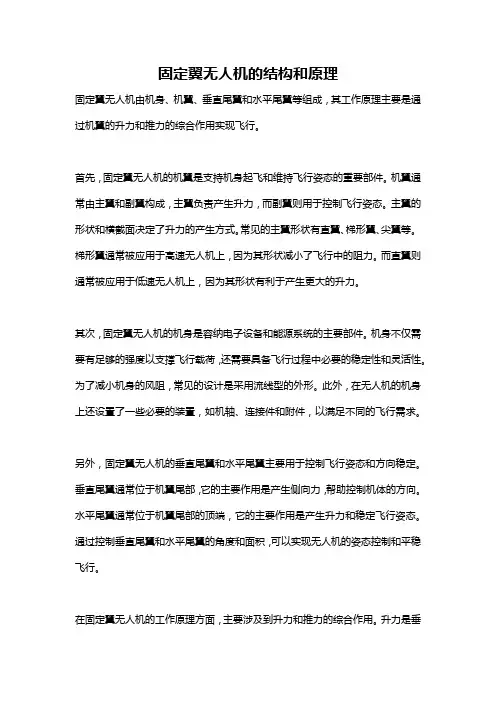

固定翼无人机的结构和原理固定翼无人机由机身、机翼、垂直尾翼和水平尾翼等组成，其工作原理主要是通过机翼的升力和推力的综合作用实现飞行。
首先，固定翼无人机的机翼是支持机身起飞和维持飞行姿态的重要部件。
机翼通常由主翼和副翼构成，主翼负责产生升力，而副翼则用于控制飞行姿态。
主翼的形状和横截面决定了升力的产生方式。
常见的主翼形状有直翼、梯形翼、尖翼等。
梯形翼通常被应用于高速无人机上，因为其形状减小了飞行中的阻力。
而直翼则通常被应用于低速无人机上，因为其形状有利于产生更大的升力。
其次，固定翼无人机的机身是容纳电子设备和能源系统的主要部件。
机身不仅需要有足够的强度以支撑飞行载荷，还需要具备飞行过程中必要的稳定性和灵活性。
为了减小机身的风阻，常见的设计是采用流线型的外形。
此外，在无人机的机身上还设置了一些必要的装置，如机轴、连接件和附件，以满足不同的飞行需求。
另外，固定翼无人机的垂直尾翼和水平尾翼主要用于控制飞行姿态和方向稳定。
垂直尾翼通常位于机翼尾部，它的主要作用是产生侧向力，帮助控制机体的方向。
水平尾翼通常位于机翼尾部的顶端，它的主要作用是产生升力和稳定飞行姿态。
通过控制垂直尾翼和水平尾翼的角度和面积，可以实现无人机的姿态控制和平稳飞行。
在固定翼无人机的工作原理方面，主要涉及到升力和推力的综合作用。
升力是垂直向上的力，它是通过飞机机翼的空气动力学性能产生的。
飞机机翼的上表面和下表面在飞行时会形成不同的气流速度，从而产生升力。
这种差别速度导致了飞机机翼上下表面的压力差，使得飞机向上获得升力。
升力的大小与机翼的形状、机身重量和速度等因素相关。
推力是沿着飞行方向的力，它主要由发动机提供。
发动机通过燃烧燃料产生高温高压气体，并通过喷气推进或螺旋桨推进等方式将气体排出，从而产生推力。
推力的大小取决于发动机的工作状态和喷口的速度等因素。
在实际的飞行中，固定翼无人机通过控制机翼和推进系统的工作状态来改变飞行方向和高度。
通过调整机翼和尾翼的角度，可以改变升力的大小和方向，从而实现飞机的姿态控制。

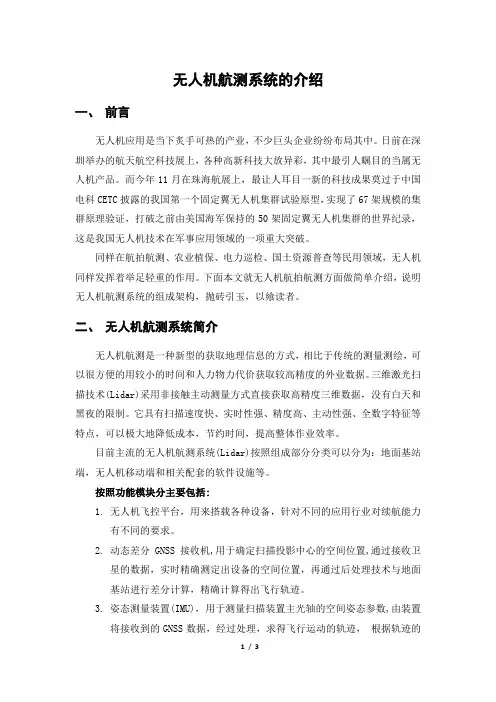

无人机航测系统的介绍一、前言无人机应用是当下炙手可热的产业，不少巨头企业纷纷布局其中。
日前在深圳举办的航天航空科技展上，各种高新科技大放异彩，其中最引人瞩目的当属无人机产品。
而今年11月在珠海航展上，最让人耳目一新的科技成果莫过于中国电科CETC披露的我国第一个固定翼无人机集群试验原型，实现了67架规模的集群原理验证，打破之前由美国海军保持的50架固定翼无人机集群的世界纪录，这是我国无人机技术在军事应用领域的一项重大突破。
同样在航拍航测、农业植保、电力巡检、国土资源普查等民用领域，无人机同样发挥着举足轻重的作用。
下面本文就无人机航拍航测方面做简单介绍，说明无人机航测系统的组成架构，抛砖引玉，以飨读者。
二、无人机航测系统简介无人机航测是一种新型的获取地理信息的方式，相比于传统的测量测绘，可以很方便的用较小的时间和人力物力代价获取较高精度的外业数据。
三维激光扫描技术(Lidar)采用非接触主动测量方式直接获取高精度三维数据，没有白天和黑夜的限制。
它具有扫描速度快、实时性强、精度高、主动性强、全数字特征等特点，可以极大地降低成本，节约时间，提高整体作业效率。
目前主流的无人机航测系统(Lidar)按照组成部分分类可以分为：地面基站端，无人机移动端和相关配套的软件设施等。
按照功能模块分主要包括:1.无人机飞控平台，用来搭载各种设备，针对不同的应用行业对续航能力有不同的要求。
2.动态差分GNSS接收机,用于确定扫描投影中心的空间位置,通过接收卫星的数据，实时精确测定出设备的空间位置，再通过后处理技术与地面基站进行差分计算，精确计算得出飞行轨迹。
3.姿态测量装置(IMU)，用于测量扫描装置主光轴的空间姿态参数,由装置将接收到的GNSS数据，经过处理，求得飞行运动的轨迹，根据轨迹的几何关系及变量参数，推算出未来的空中位置，从而测算出该测量系统的实时和将来的空间向量。
由于在飞行过程中，飞机会受到一些外界因素的影响，此时，实际轨迹由惯导装置测定，通过动力装置调整，使飞行精确按原轨迹运动，所以该系统也称作为惯导系统。
民用无人机的知识点总结一、无人机的种类1.固定翼无人机固定翼无人机是一种外形和一些特点与飞机相似的无人系统。
它可以进行长时间的高空飞行，有较高的续航能力，适合长距离、大面积的航测和监测任务。
2.多轴无人机多轴无人机是一种通过多个电机和螺旋桨提供升力和推力的无人机系统。
它可以实现垂直起降和悬停，适合在复杂环境中进行航拍、航测和搜救任务。
3.固定翼+多轴混合无人机固定翼+多轴混合无人机结合了固定翼和多轴无人机的优点，具有较长的续航能力和垂直起降的特点，适合多种复杂环境下的应用。
4.水面无人机水面无人机是一种可以在水面上飞行或浮游的无人机系统，可以用于海洋监测、海上救援和潜水器的部署等任务。
5.潜水无人机潜水无人机可以在水下执行各种任务，如水下探测、海底勘探、水下考古和海洋生态监测等。
二、民用无人机的应用1.航拍民用无人机可以搭载高清相机、红外相机、激光雷达等设备，实现高空航拍，可以用于电影、广告、建筑工程、自然保护区和旅游景点的拍摄。
2.农业喷洒民用无人机可以通过搭载农药喷洒系统，实现农田的精准施药，提高喷洒效率，降低喷洒成本，减少农药的使用量。
3.物流运输民用无人机可以实现快递、医药品和紧急救援物资的空中运输，加快送货速度，缩短交通时间，提高物流效率。
4.环境监测民用无人机可以配备各种传感器，如气象仪、大气采样仪、水质监测设备等，实现对环境污染、自然灾害等情况的监测和评估。
5.测绘测量民用无人机可以搭载高精度的航测相机和激光雷达设备，实现对地形、地貌、测量点的测绘和测量，用于土地规划、城市规划、地质勘查等领域。
6.灾害应急民用无人机可以在灾难发生后进行空中勘查，快速发现受灾情况，为救援和救灾工作提供信息支持。
7.科研探测民用无人机可以用于科研探测任务，如极地科考、考古发掘、生态环境监测等。
8.其他领域民用无人机还可以应用在电力巡线、管道巡检、石油勘探、城市管理和交通监管等领域。
三、民用无人机的操控技术1.遥控操纵民用无人机可以通过遥控器进行操控，操纵者可以通过实时视频监控屏幕来控制飞行器的方向、速度、高度、姿态等。

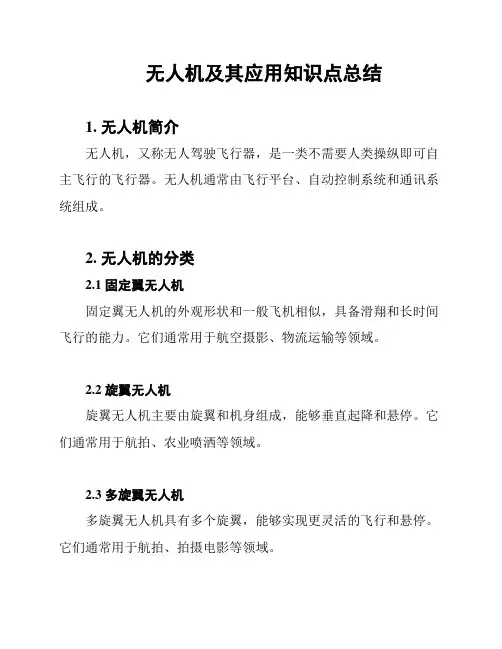

无人机及其应用知识点总结
1. 无人机简介
无人机，又称无人驾驶飞行器，是一类不需要人类操纵即可自主飞行的飞行器。
无人机通常由飞行平台、自动控制系统和通讯系统组成。
2. 无人机的分类
2.1 固定翼无人机
固定翼无人机的外观形状和一般飞机相似，具备滑翔和长时间飞行的能力。
它们通常用于航空摄影、物流运输等领域。
2.2 旋翼无人机
旋翼无人机主要由旋翼和机身组成，能够垂直起降和悬停。
它们通常用于航拍、农业喷洒等领域。
2.3 多旋翼无人机
多旋翼无人机具有多个旋翼，能够实现更灵活的飞行和悬停。
它们通常用于航拍、拍摄电影等领域。
3. 无人机的应用领域
3.1 航空摄影与拍摄
无人机可搭载高清摄像设备，用于航拍、电影拍摄、婚礼摄影等。
3.2 农业喷洒与植保
无人机可用于农田的喷洒、植物的农药防治等。
3.3 物流运输与快递配送
无人机可用于快递配送、紧急救援物资的运输等。
3.4 环境监测与灾害预警
无人机可用于环境监测、自然灾害的预警与勘测等。
4. 无人机的法律与安全问题
无人机的使用涉及飞行安全、隐私保护、空域管理等法律问题，应遵守相关法律法规和规章制度。
5. 发展趋势与挑战
无人机技术不断发展，未来可能应用于更多领域，但也面临空
域管理、隐私保护、飞行安全等方面的挑战。
以上是关于无人机及其应用的知识点总结，希望对您有所帮助。
参考资料：。
无人机飞控系统的原理、组成及作用详解无人机已经广泛应用于警力、城市管理、农业、地质、气象、电力等领域，无人机的飞控系统、云台、图像传输系统都是关键部分。
无人机飞控系统作为其“大脑”具体的作用是什么？由哪些部分组成？在设计时应该注意哪些问题？无人机飞控的作用无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
固定翼无人机飞行的控制通常包括方向、副翼、升降、油门、襟翼等控制舵面，通过舵机改变飞机的翼面，产生相应的扭矩，控制飞机转弯、爬升、俯冲、横滚等动作。
不过随着智能化的发展，无人机已经涌现出四轴、六轴、单轴、矢量控制等多种形式。
传统直升机形式的无人机通过控制直升机的倾斜盘、油门、尾舵等，控制飞机转弯、爬升、俯冲、横滚等动作。
多轴形式的无人机一般通过控制各轴桨叶的转速来控制无人机的姿态，以实现转弯、爬升、俯冲、横滚等动作。
飞控的作用就是通过飞控板上的陀螺仪对无人机进行控制，具体来说，要对四轴飞行状态进行快速调整，如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。
如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。
无人机飞控的工作过程飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。
飞控系统组成模块按照功能划分，该飞控系统的硬件包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。
具体的硬件构成原理如图1所示。
无人机系统科普知识
1、系统介绍
无人机系统是指利用无人机平台搭载各类任务载荷，用于完成遥感监测、中继通信、空投运输等作业任务的系统。
系统包含无人机平台、任务载荷、测控数据链、地面测控站、综合保障与维修。
无人机与卫星监测、地面监测等手段构成天、空、地一体化的无人机应用系统，具备全方位全天候快速、高效的监测能力。
2、系统性能
最大作业半径可达600km，最长作业时间可到8h，最大载荷能力可达60kg。
可搭载载荷设备包括可见光照相机、可见光摄像机、红外热像仪、SAR、激光雷达、高光谱相机等。
可生成的数据产品包括可见光照片、可见光视频、红外图像、SAR图像、三维点云等。
3、系统应用
主要应用在电力、通信、气象、农林、海洋、勘探、摄影、防灾减灾等领域。
此外，在缉毒缉私、边境巡逻、治安反恐等方面也有着良好的应用前景。
固定翼无人机系统介绍一、系统组成黑鹰、黄蜂系列固定翼无人机系统由台湾碳基公司研制，因其优良的性能、模块化集成，目前已经广泛应用在测绘、地质、石油、农林等行业，具有广阔的市场应用前景。
黑鹰、黄蜂系列固定翼无人机系统由五个主要部分组成：机体结构、航电系统、动力系统、起降系统和地面控制站。
机体结构由可拆卸的模块化机体组成，既方便携带，又可以在短时间内完成组装、起飞。
航电系统由飞控电脑、感应器、酬载、无线通讯、空电电池组成，完成飞机控制系统的需要。
动力系统由动力电池、螺旋桨、无刷马达组成，提供飞机飞行所需的动力。
起降系统由弹射绳、弹射架、降落伞组成，帮助飞机完成弹射起飞和伞降着陆。
地面控制站包括地面站电脑、手柄、电台等通讯设备，用以辅助完成路线规划任务和飞行过程的监控。
黑鹰系统结构图:黄蜂系统结构图: 地面站系统:弹射、降落系统:主盘主遢总疋1、系统技术参数黑鹰技术参数黄蜂技术参数三、系统特性1、机体模块化方便拆卸，便于携带组装简单，快速任务2、简易、安全的起降系统—弹射起飞（人工或弹射架弹射）—降落伞降落3、完整的飞前检核系统—步步检核，系统自动通过—避免人为的错误操作4、全自动驾驶—可按照多种模式自动执行飞行拍摄任务—可配合人工操控，规避风险，提高环境适应能力5、工业级设计 —采用高强度材料，机身抗磨损 —防风、防雨、防雪设计，适应目前民用无人机领域所能承受的最苛刻的环境严开增冒事阿號u 7 l4|HI P I • 二吕朿 ^a ・■.kEB|p (toMMllfD ■編丄 g|-w s II ■ I. Preflight Check 3. Image AcquisttiDn4 Image Pracessing6良好的空地通讯能力—实时的数据上链、下链通讯—可选配全向型或指向型天线，可执行超远距离飞行作业7、自由航线规划—可进行区域飞行—可延条带状线路飞行四、固定翼无人机应用1）灾害监测我国很多地区都处于地质灾害多发的地带，空难、海难、城市灾害等救援和灾情监测对时间的要求都十分紧迫，无人机系统作为快速的响应手段，可以用于各种地质灾害的监测，如山体滑坡、洪涝灾害、堰塞湖监测、泥石流灾害，可以完成灾区受灾面积计算、山体崩塌的土石方量计算、灾区损毁房屋位置的定位和灾区三维可视化及分析。
