1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。

4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的高次谐波分量，其中以二次谐波为主。

11、变压器的电流速断保护与( C )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

（A）过电流（B）过负荷（C）瓦斯
12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ B ）选择。

（A）负荷电流（B）额定电流（C）短路电流
三、简答题（共32分）
1、何谓主保护、后备保护？何谓近后备保护、远后备保护？(8分)
答：所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

（2分）
考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

（2分）
当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

（2分）
当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

（2分）
2、有一方向阻抗继电器，若正常运行时的测量阻抗为3.530,∠︒Ω要使该方向阻抗继电器在正常运行时不
动作，则整定阻抗最大不能超过多少？（设75sen ϕ=︒)（8分） 答：为了使该方向阻抗继电器在正常运行时不动作，
其对应于30m ϕ=︒时的动作阻抗m Z
最大不能超过3.5Ω，（3分）
又知其75sen ϕ=，如图所示，整定阻抗最 大不能超过 3.5/cos(7530) 4.95set Z =︒-︒=Ω （5分） 3、何谓比率制动特性？对具有比率制动特性的差动继电器，何谓最大制动比、最小工作电流、拐点电流？（8分） 答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性。

（2分）
.max set I set I 4答：1、阻抗1Z =150A =。

rel K I 解：1 （ （2 （ （ （122、保护1
电流III 段整定计算
（1）求动作电流
（1分）
（2）灵敏度校验
近后备： 满足要求。

（1分）
远后备： 满足要求。

（2分）
（3）动作时间： （1分） 2、如图3，已知：网络的正序阻抗Z 1=0.45Ω/km ，阻抗角65L ϕ=。

线路上采用三段式距离保护，其第I 、II 、III 段阻抗元件均采用0°接线的方向阻抗继电器，继电器的最灵敏角65sen ϕ=，保护2的延时22t s III =，线路AB 、BC 的最大负荷电流均为400A ，负荷的自起动系数2,ss K =继电器的返回系数130.50.5 1.5t t s
III III =++=
1.2re K =，并设0.85I rel K =， 1.15II rel K =，负荷的功率因数cos 0.9D ϕ=，变压器采用了能保护整个变压器
的无时限纵差保护。

试求：距离保护1第 I 段的动作阻抗，第II 段、第III 段的灵敏度与动作时间。

（24分）
图3
解：1、距离保护1第I 段：
动作阻抗： 10.850.453011.16I set rel AB Z K Z I ⋅=⨯=⨯⨯=Ω （1分）
2、保护1的第II 段（分两种情况）：
（1）与相邻线路配合：
1min ()II I set rel AB rel b BC Z K Z K K Z II ⋅⋅=+ （1分）
min min max 1013.5(1)(1) 1.5940sA AB b sB X Z K X ⋅⋅⋅++=+=+= （2分） 66.81cos(6525.8)=- （2分）
灵敏度：
（1）考虑本线路末端：
166.81 4.93 1.513.5set AB Z K Z III ⋅===>sen 近 （1分）
（2）考虑相邻元件
a ：相邻线路末端
1max set AB b BC Z K Z K Z III ⋅⋅=set 远＋， （1分）
max max min 2013.5(1)(1) 2.1230sA AB b sB X Z K X ⋅⋅⋅++=+=+=，（1分）
1max 66.81 1.34 1.213.5 2.1217.1set AB b BC Z K Z K Z III ⋅⋅===>⨯sen 远＋＋ 满足要求。

（1分） b ：相邻变压器低压侧出口
1max set AB b T Z K Z K Z III ⋅⋅=sen 远＋ （1分）
''max max ''min 2013.5(1)(1) 2.1230sA AB b sB X Z K X ⋅⋅⋅++=+=+= （1分）
1max 66.810.33 1.213.5 2.1284.7set AB b T Z K Z K Z III ⋅⋅===<⨯sen 远＋＋ （1分） 不满足要求，认为III 段不能作为变压器的后备保护。

合集下载

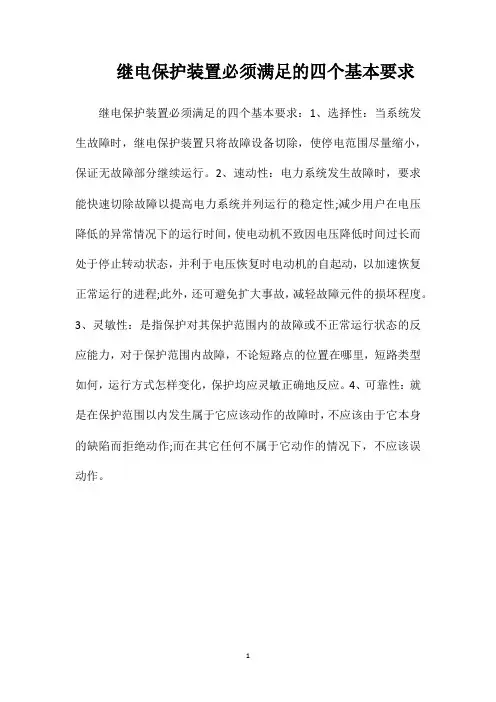

继电保护装置必须满足的四个基本要求

继电保护装置必须满足的四个基本要求

继电保护装置必须满足的四个基本要求继电保护装置必须满足的四个基本要求：1、选择性：当系统发生故障时，继电保护装置只将故障设备切除，使停电范围尽量缩小，保证无故障部分继续运行。

2、速动性：电力系统发生故障时，要求能快速切除故障以提高电力系统并列运行的稳定性;减少用户在电压降低的异常情况下的运行时间，使电动机不致因电压降低时间过长而处于停止转动状态，并利于电压恢复时电动机的自起动，以加速恢复正常运行的进程;此外，还可避免扩大事故，减轻故障元件的损坏程度。

3、灵敏性：是指保护对其保护范围内的故障或不正常运行状态的反应能力，对于保护范围内故障，不论短路点的位置在哪里，短路类型如何，运行方式怎样变化，保护均应灵敏正确地反应。

4、可靠性：就是在保护范围以内发生属于它应该动作的故障时，不应该由于它本身的缺陷而拒绝动作;而在其它任何不属于它动作的情况下，不应该误动作。

1。

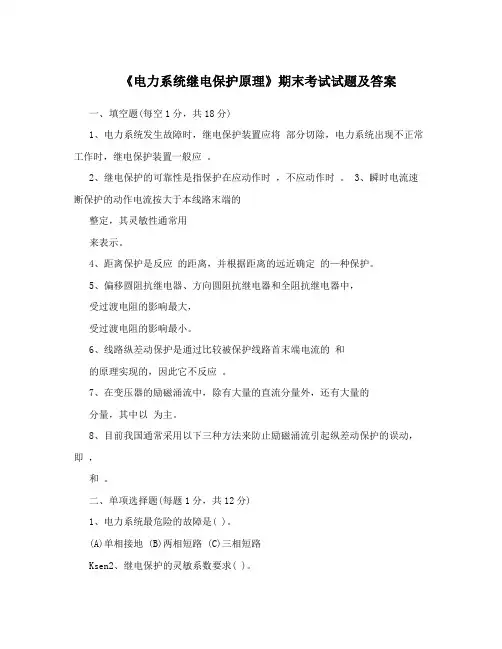

《电力系统继电保护原理》期末考试试题及答案
