多联机技术施工方案
1.室内机的选择：根据不同房间的面积和需求，选择合适的室内机。
室内机的规格应该能够满足房间的制冷或制热需求，并保持室内温度的稳定。
2.室外机的选择：根据连接的室内机数量和总制冷或制热需求，选择
适合的室外机。
室外机的制冷或制热能力需要与室内机相匹配，以确保系
统的正常运行。
3.管道设计与布线：在多联机技术中，需要将室内机与室外机之间通
过管道进行连接。
在施工前需要进行管道设计与布线，确保管道的长度、
直径和布置方式合理，以减少能量损失和噪音污染。
4.电气连接：多联机技术需要将多个室内机与室外机进行电气连接。
在施工过程中需要注意电气线路的接线方式和线径选择，以确保电气连接
的安全可靠。
5.室内机与室外机的安装：在施工中需要根据实际情况安装室内机与
室外机。
室内机需要安装在房间的合适位置，室外机需要放置在通风良好
的地方，远离直接阳光照射和振动源。
6.系统的调试与维护：在施工完成后，需要对系统进行调试和维护。
调试过程中需要检查系统的制冷或制热效果，确保系统的稳定运行。
维护
过程中需要对系统进行定期的清洁和保养，以延长系统的使用寿命。
总结起来，多联机技术的施工方案需要考虑室内机和室外机的选择、
管道设计与布线、电气连接、安装和调试维护等多个方面。
只有综合考虑
这些因素，才能确保多联机技术系统的正常运行和使用效果的达到。
同时，
施工方案应根据实际情况进行调整和优化，以满足不同建筑和环境条件下的需求。
多联机施工组织设计方案一、项目背景多联机施工是指将多个室内机与一个室外机相连，实现多个室内空调同时运行，互相之间又具备独立控制的一种施工形式。
目前多联机施工在商业建筑、办公楼、酒店、医院等公共场所得到了广泛的应用。
多联机施工组织设计方案的制定对项目顺利实施以及施工质量的保证具有重要的意义。
1.选定施工方案：根据项目需求以及现场条件选择合适的施工方案。
通过与业主、设计师、工程师等各方沟通，确立施工方案的具体要求，如机组安装位置、管道走向等。
2.人员组织与配备：根据项目规模和施工时间确定施工人员数量与配备。
对施工负责人、技术员、施工人员等进行合理分工，确保施工队伍的协作和配合。
3.材料准备与采购：根据项目需求清单，组织采购所需的材料及设备。
在采购过程中注意材料的品质和规格的准确性，确保施工的顺利进行。
4.工程进度计划：根据项目要求和施工实际情况，制定详细的工程进度计划。
在计划中明确任务分工、工期要求、施工顺序等，合理安排施工流程。
5.施工区域划分：根据施工方案和进度计划，划分施工区域。
将施工区域划分为不同的施工单元，确保施工过程中各个单元之间的隔离性，避免互相干扰。
6.施工质量控制：制定施工质量控制方案，包括材料验收、工艺要求、施工规范等。
对施工过程中的每个环节进行严格把控，确保施工质量达到设计要求。
7.安全生产管理：组织开展安全教育培训，明确施工现场的安全责任、安全标准和安全操作规范。
配备必要的安全设施和安全防护措施，确保施工过程中的安全稳定。
8.质量检验与验收：在施工完成后，进行质量检验与验收。
对施工成果进行全面检查，确保工程质量符合相关规范和标准，达到设计要求。
9.施工后的维修与保养：对施工完工的空调系统进行维修与保养。
制定合理的维修计划和周期，定期对设备进行检查和保养，延长设备的使用寿命。
10.文档管理：对施工过程中的相关文档进行管理，包括项目计划、施工图纸、验收报告等。
确保文档的完整性和可查性，为今后的维护和改造提供依据。

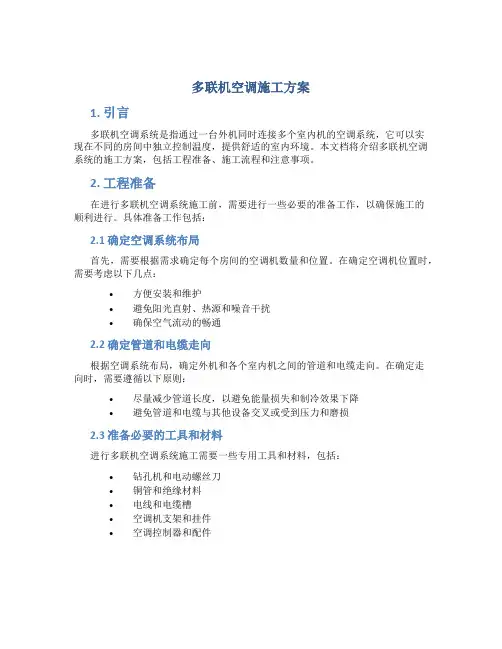

多联机空调施工方案1. 引言多联机空调系统是指通过一台外机同时连接多个室内机的空调系统，它可以实现在不同的房间中独立控制温度，提供舒适的室内环境。
本文档将介绍多联机空调系统的施工方案，包括工程准备、施工流程和注意事项。
2. 工程准备在进行多联机空调系统施工前，需要进行一些必要的准备工作，以确保施工的顺利进行。
具体准备工作包括：2.1 确定空调系统布局首先，需要根据需求确定每个房间的空调机数量和位置。
在确定空调机位置时，需要考虑以下几点：•方便安装和维护•避免阳光直射、热源和噪音干扰•确保空气流动的畅通2.2 确定管道和电缆走向根据空调系统布局，确定外机和各个室内机之间的管道和电缆走向。
在确定走向时，需要遵循以下原则：•尽量减少管道长度，以避免能量损失和制冷效果下降•避免管道和电缆与其他设备交叉或受到压力和磨损2.3 准备必要的工具和材料进行多联机空调系统施工需要一些专用工具和材料，包括：•钻孔机和电动螺丝刀•铜管和绝缘材料•电线和电缆槽•空调机支架和挂件•空调控制器和配件3. 施工流程多联机空调系统的施工流程包括外机安装、室内机安装、管道和电缆连接、系统测试和调试等步骤。
3.1 外机安装1.根据预先确定的位置，使用支架将外机安装在适当的位置上。
2.确保支架牢固稳定，并且与地面平衡。
3.进行电源接线，确保电源线符合安全标准，并接地。
3.2 室内机安装1.根据确定的位置，使用挂件将室内机安装在各个房间内墙壁上。
2.确保挂件牢固稳定，并且与墙壁垂直。
3.进行电源接线，确保电源线符合安全标准。
3.3 管道和电缆连接1.根据确定的管道和电缆走向，使用钻孔机在墙壁上钻孔。
2.将铜管和电缆穿过钻孔，连接室内机和外机。
3.使用绝缘材料将铜管绝缘。
3.4 系统测试和调试1.完成管道和电缆连接后，打开空调系统电源。
2.逐个测试每个室内机的制冷、制热和通风功能，确保系统正常运行。
3.调试系统参数，如温度设定、风速调节等，以满足用户需求。
多联机施工方案简介多联机是一种将多个室内机通过一台室外机集中供冷或供热的空调系统。
与传统的分体空调相比，多联机系统具有空调设备的集中控制、接线简单、安装方便等优点，适用于需要在多个房间同时进行空调设备安装的场合。
本文将介绍多联机施工方案，包括施工前的准备，材料选购，施工步骤等内容。
施工前的准备在进行多联机施工前，需要进行一些准备工作。
首先，需要确定多联机系统的安装位置和室内机的位置，通常情况下，室内机应安装在采光较好、通风良好的位置。
其次，需要测量每个房间的面积，并根据面积大小选择相应的室内机型号和数量。
最后，需要检查供电和配线情况，确保供电电压和线缆满足多联机系统的要求。
材料选购在进行多联机施工时，需要购买一些必要的材料。
首先，需要购买适合的室内机和室外机。
根据不同房间的面积和需求，选择合适的室内机和室外机型号。
同时，还需要购买适合的空调管道、电线、接线盒、固定架等安装所需的材料。
在选购材料时，应选择正规品牌的产品，确保产品的质量和性能。
施工步骤进行多联机施工时，需要按照以下步骤进行：步骤一：室外机的安装1.在室外选择合适的位置安装室外机，确保其稳定且通风良好。
2.根据室外机的安装位置和尺寸，在地面上进行标记，以便进行固定。
3.将室外机固定架安装在标记处，并将室外机放置在固定架上。
4.使用螺丝将室外机与固定架紧密连接。
步骤二：室内机的安装1.根据每个房间的需求和面积，在合适的位置进行室内机的安装标记。
2.在标记处进行孔洞打孔，确保孔洞的大小和位置与室内机的要求相匹配。
3.将室内机安装在孔洞中，并使用螺丝固定。
4.使用空调管道和电线将室内机与室外机连接起来，确保连接牢固并进行绝缘处理。
步骤三：管道和电缆的连接1.在室外机和室内机之间，使用空调管道进行连接。
根据室内机与室外机之间的距离和高度差，选择合适的长度和规格的管道。
2.使用合适的工具进行管道的切割和连接，确保连接处平整、牢固、无漏水。
3.在进行电线连接之前，确保供电线缆的质量和电压符合多联机系统的要求。
多联机施工方案
在建筑工程领域，多联机施工方案是一种高效、可持续的施工方法。
本文将介
绍多联机施工方案的定义、优势、应用范围以及实施步骤。
定义
多联机施工方案是指在建筑工程中同时使用多台机械设备进行施工作业的一种
施工方法。
通过合理安排机械设备的工作顺序和协调各设备之间的工作时间，以提高施工效率和质量。
优势
1.提高施工效率：多联机施工方案可以同时进行多个作业，减少了施
工时间，提高了工程进度。
2.降低成本：通过合理调度机械设备，避免了机械闲置时间，减少了
成本支出。
3.优化资源利用：有效利用各种机械设备的特点和优势，最大限度地
发挥机械设备的作用。
应用范围
多联机施工方案适用于各类建筑工程，特别是对工期要求较为紧迫的工程或者
需要大量机械设备配合作业的工程。
例如，大型高层建筑、桥梁工程、隧道工程等。
实施步骤
1.项目准备：确定施工需求、制定多联机施工方案，并明确各机械设
备的任务分工。
2.设备调度：合理安排每台机械设备的作业时间和工作顺序，避免设
备之间的冲突和阻塞。
3.协作配合：各个施工单位之间要加强沟通协作，确保施工进度和质
量。
4.监督检查：定期对施工现场进行监督检查，及时发现问题并予以解
决。
5.总结反思：施工结束后及时总结经验教训，为未来工程提供参考和
借鉴。
综上所述，多联机施工方案是一种高效、可持续的施工方法，通过多台机械设备的协作配合，提高了施工效率和质量，降低了成本，适用范围广泛。
在今后的建筑工程中，多联机施工方案将会有越来越广泛的应用和发展。

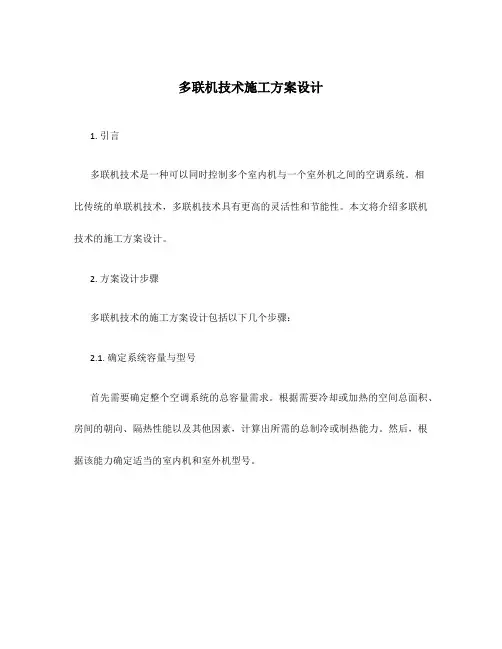

多联机技术施工方案设计1. 引言多联机技术是一种可以同时控制多个室内机与一个室外机之间的空调系统。
相比传统的单联机技术，多联机技术具有更高的灵活性和节能性。
本文将介绍多联机技术的施工方案设计。
2. 方案设计步骤多联机技术的施工方案设计包括以下几个步骤：2.1. 确定系统容量与型号首先需要确定整个空调系统的总容量需求。
根据需要冷却或加热的空间总面积、房间的朝向、隔热性能以及其他因素，计算出所需的总制冷或制热能力。
然后，根据该能力确定适当的室内机和室外机型号。
2.2. 室内机布局设计根据实际情况和用户需求，确定室内机的位置和数量。
室内机的布局应该能够满足室内空间的均匀温度分布，并考虑到空气流通的良好性能。
在多联机技术中，每一个室内机可以独立控制，因此可以根据不同房间的需求来布置室内机。
2.3. 室外机布置设计确定室外机的位置和数量。
室外机应该放置在空气流通良好的地方，并且便于日常检修和维护。
在确定室外机数量时，需要考虑到系统的容量需求和能效等级要求。
2.4. 管道设计多联机技术需要通过管道连接室内机和室外机。
在管道设计中，需要考虑到管道的长度、直径、绝缘等因素，以确保系统的运行效率和稳定性。
此外，还需要合理布置和固定管道，以便于日后的检修和维护。
2.5. 控制系统设计多联机系统的控制系统设计需要考虑到每个室内机的独立控制需求。
通常情况下，可以通过室内机上的遥控器或者集中控制系统来实现对每个室内机的控制。
在控制系统设计中，还需要考虑到室内机之间的协同控制、定时控制等功能。
2.6. 电源设计多联机系统需要稳定的电源供应。
在电源设计中，需要考虑到室内机和室外机的功率需求，以及电源的稳定性和可靠性。
此外，还需要合理布置电源线路和开关插座，以便于日后的检修和维护。
3. 施工过程多联机技术的施工过程包括以下几个步骤：3.1. 室内机的安装首先需要安装室内机。
根据室内机的型号和布局设计，在墙壁、天花板或地板上预留出相应的安装位置，并进行固定。
多联机施工方案1. 引言多联机施工方案是指将多个室内机与一个室外机相连接以构成空调系统的一种安装方案。
相比于单联机系统，多联机系统能够满足更多室内区域的空调需求，避免了大面积区域仅使用一个室内机的情况。
本文将介绍多联机施工方案的基本原理、施工流程和注意事项。
2. 多联机施工原理多联机系统的施工原理基于以下几个要点：•室外机：多个室内机通过管道与一个室外机相连接。
室外机作为系统的中心，负责对室内机的冷热量提供、回收和排放。
•管道和线缆：通过连接管道和线缆，室内机与室外机之间进行传输冷热量和电能的交互。
管道主要用于制冷剂的循环，线缆主要用于电能传输和控制信号的传送。
•室内机：每个室内机都能够独立设置工作模式和温度，通过与室外机的连接，实现与室外机的协同工作。
3. 多联机施工流程多联机施工的基本流程如下：3.1 确定空调需求首先，根据使用者的需求和预算，确定需要安装空调的室内区域、各个区域的面积、朝向和使用频率等。
根据这些信息，决定需要安装的室内机的数量和型号。
3.2 布置室内外机位置根据室内外环境、配电情况和安装的方便性等，选择合适的位置放置室内机和室外机。
室内机一般安装在空调所需通风的位置，室外机则应避免阳光直射、尘土严重的地方，并确保与室内机的连接要便捷，管道和线缆要有足够的安装空间。
3.3 预备材料和工具根据实际施工情况，准备好相应的施工材料和工具。
通常需要准备的材料包括风管、绝缘材料、管道和线缆等。
工具包括切割工具、电钻、扳手、封胶器等。
3.4 室内机安装根据室内机的型号和安装要求，进行室内机的安装。
首先，根据室内机的尺寸和位置，在墙面或天花板上开孔。
然后，将室内机的主机部分安装在开孔位置，并固定好。
最后，连接室内机的进气管和出气管，确保连接牢固。
3.5 室外机安装根据室外机的型号和安装要求，进行室外机的安装。
首先，选择合适的地面或支架安放室外机。
然后，根据需要，使用风道进行室外机与室内机的连接。

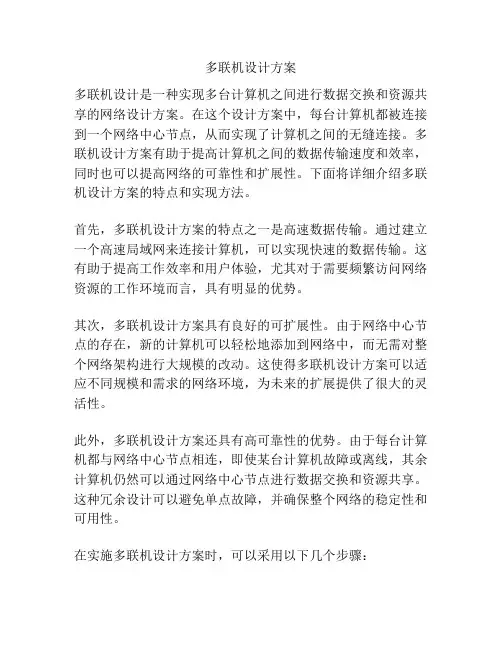

多联机设计方案多联机设计是一种实现多台计算机之间进行数据交换和资源共享的网络设计方案。
在这个设计方案中，每台计算机都被连接到一个网络中心节点，从而实现了计算机之间的无缝连接。
多联机设计方案有助于提高计算机之间的数据传输速度和效率，同时也可以提高网络的可靠性和扩展性。
下面将详细介绍多联机设计方案的特点和实现方法。
首先，多联机设计方案的特点之一是高速数据传输。
通过建立一个高速局域网来连接计算机，可以实现快速的数据传输。
这有助于提高工作效率和用户体验，尤其对于需要频繁访问网络资源的工作环境而言，具有明显的优势。
其次，多联机设计方案具有良好的可扩展性。
由于网络中心节点的存在，新的计算机可以轻松地添加到网络中，而无需对整个网络架构进行大规模的改动。
这使得多联机设计方案可以适应不同规模和需求的网络环境，为未来的扩展提供了很大的灵活性。
此外，多联机设计方案还具有高可靠性的优势。
由于每台计算机都与网络中心节点相连，即使某台计算机故障或离线，其余计算机仍然可以通过网络中心节点进行数据交换和资源共享。
这种冗余设计可以避免单点故障，并确保整个网络的稳定性和可用性。
在实施多联机设计方案时，可以采用以下几个步骤：首先，确定网络的规模和需求。
这涉及到网络中连接的计算机数量以及网络的带宽和传输速度要求等方面。
根据这些要求，选择合适的多联机设备和网络设备。
其次，设计网络拓扑结构。
根据网络规模和需求，确定网络中心节点和计算机之间的连接方式，选择合适的网络拓扑结构，如星型、环型或总线型等。
然后，配置网络设备和多联机设备。
根据网络拓扑结构的设计，将网络设备和多联机设备连接起来，并进行相应的配置和测试，确保网络的正常运行。
最后，进行网络的管理和维护。
定期检查网络设备和多联机设备的状态，及时进行故障排除和维护，以确保网络的稳定性和可靠性。
总结起来，多联机设计方案是一种实现多台计算机之间进行数据交换和资源共享的网络设计方案。
它具有高速数据传输、良好的可扩展性和高可靠性的特点，在各种网络环境中都具有广泛的应用前景。
多联机施工方案范本以下是一份多联机施工方案的范本：项目名称：多联机施工方案项目概述：本项目是为了满足客户对于空调系统的需求，采用多联机系统进行施工。
多联机系统能够同时给多个房间提供制冷和制热服务，提高了空调系统的效率和便利性。
施工内容：1. 客户需求调研：了解客户对于空调系统的需求，包括房间数量、面积、使用方式等。
2. 设计方案制定：根据客户需求进行系统设计，确定适配的多联机系统型号和布局。
3. 材料采购：根据设计方案确定所需材料，并进行采购。
包括多联机室外机、室内机、铜管、电线等。
4. 搭建支架：根据室外机的重量和尺寸，搭建合适的支架并进行固定。
5. 室内机安装：根据设计方案确定室内机的安装位置，进行安装，并连接铜管和电源线。
6. 室外机安装：将室外机放置在支架上，并连接铜管和电源线。
7. 系统测试：对安装完成的多联机系统进行测试，确保其正常运行。
8. 调试优化：根据客户的反馈和现场情况进行调试和优化，确保系统的稳定和效果。
9. 施工清理：施工结束后，对施工区域进行清理，保持现场整洁。
责任分工：1. 项目经理：负责项目管理和协调，监督施工进度和质量。
2. 设计师：负责制定施工方案并提供技术支持。
3. 采购员：负责材料采购和跟进供应商。
4. 施工人员：负责具体的施工工作，包括支架搭建、室内机安装、室外机安装等。
5. 调试工程师：负责系统测试和调试优化工作。
安全措施：1. 所有施工人员必须佩戴安全帽和工作服。
2. 施工期间需按照安全规范进行操作，确保人身和设备的安全。
3. 施工现场应保持整洁，避免材料和工具的乱放，以免导致意外伤害。
4. 施工人员需具备相关的施工经验和技能，避免施工质量问题。
备注：本施工方案仅为范本，实际施工方案需要根据具体情况进行调整和修改。
施工过程中需严格按照国家相关法规和标准进行操作，确保安全和质量。
多联机技术施工方案范本1. 引言多联机技术，又称为分体多联机技术，是一种先进的空调系统，它通过一个室外机连接多个室内机，实现多个室内区域的独立控制和调节。
在大型办公楼、酒店、商场等场所得到广泛应用。
本文档旨在提供一种多联机技术施工方案范本，以便承包商和工程师能够根据具体需求和条件进行相应的调整。
2. 施工概述本施工方案旨在实施多联机技术系统的安装和调试工作。
施工范围包括但不限于：•室外机的安装和连接•室内机的安装和布线•配管系统的设计和安装•控制系统的调试和配置•断电、保险、漏电保护等安全装置的设置同时，本方案也应根据具体项目的需求考虑以下因素：•空调系统的制冷、制热负荷评估•室内的舒适性需求•空调系统的能效要求•技术规范和标准的遵守•安全和维护的考虑3. 施工步骤3.1 确定设备位置在施工前，需要准确确定室外机和室内机的安装位置，确保空调系统能够正常运行，并方便维修和保养。
3.2 安装室外机根据设备位置确定的方案，进行室外机的安装工作。
安装时需要注意以下事项：•确保设备处于水平状态•设备与墙壁之间预留适当距离，方便维修和保养•安装设备时应考虑降低振动和噪声3.3 安装室内机根据设计方案，安装室内机，并确保其与室外机连接良好。
安装时需要注意以下事项：•室内机位置要合理，方便通风和空气循环•室内机之间的距离要符合技术要求，以保证系统的工作效果•布线要整齐美观，避免电气和安全隐患3.4 配管系统的安装安装配管系统时需要注意以下事项：•确保配管系统的连接牢固，没有泄漏•避免层高过高引起的管道堵塞问题•使用绝缘材料保护管道，减少能量损失3.5 控制系统的调试和配置根据设计方案，进行控制系统的调试和配置工作。
调试时需要注意以下事项：•确保控制系统能够准确控制室内温度•检查控制系统各个功能是否正常•配置系统参数，以满足实际需求3.6 安全和维护在施工完成后，需要进行安全和维护的相关工作：•设置断电保护装置，确保设备在断电时的安全性•安装漏电保护装置，减少漏电引起的安全事故•提供设备的维护手册，指导用户进行日常维护工作4. 施工验收完成施工后，需要进行验收工作，以确保系统的正常运行和满足设计要求。
多联机技术施工方案设计一、工程概况与特点本工程旨在设计并实施一套高效、节能的多联机空调系统。
该系统将应用于一栋高层建筑中，主要满足其内部办公区域、会议室、展览区等不同功能区的温度与湿度控制需求。
本工程的特点在于多联机系统的高效节能性、智能控制能力以及系统的可靠性。
二、施工组织与管理为确保施工过程的顺利进行，我们将组建专业的施工团队，明确各岗位职责，确保施工现场安全、有序。
在施工过程中，我们将采取科学的施工方法和现代化的施工管理手段，确保施工质量符合预期标准。
同时，我们还将制定应急预案，以应对可能出现的突发事件。
三、室内机选择与安装在选择室内机时，我们将综合考虑房间的尺寸、用途以及美观要求等因素。
室内机的型号和规格应符合国家标准，同时具有良好的能效比和噪音控制性能。
在安装过程中，我们将遵循相关规范，确保室内机安装牢固、稳定，且易于维护。
四、室外机选择与安装室外机的选择将考虑其制冷/制热能力、能效比、噪音等因素。
我们将选择性能稳定、质量可靠的室外机，以满足系统的整体需求。
在安装过程中，我们将确保室外机安装在通风良好、便于维护的位置，并采取防雨、防锈等措施，确保其长期稳定运行。
五、管道设计与布线管道设计将遵循合理布局、减少阻力、便于维护的原则。
我们将采用高质量的管道材料，确保管道系统的密封性和耐久性。
在布线方面，我们将遵循电气安全规范，确保线路走向合理、美观，同时采取防雷、抗干扰等措施，保障系统的稳定运行。
六、电气连接与安全电气连接是确保系统正常运行的关键环节。
我们将采用专业的电气连接设备和技术，确保电气连接牢固、可靠。
同时，我们将严格遵守电气安全规范，采取必要的防护措施，如安装漏电保护器、接地线等，确保系统运行过程中的电气安全。
七、系统调试与维护在系统安装完成后，我们将进行全面的系统调试，确保各部件之间的协调性和整体性能。
在调试过程中，我们将记录各项参数和性能数据，以便后续维护和优化。
此外，我们还将提供完善的维护服务，定期对系统进行检查和保养，确保系统的长期稳定运行。
多联机设计方案概述多联机系统是一种能够同时连接多个室内机和一个室外机的空调系统。
通过这个系统，用户可以根据需要将冷气输送到不同的房间或空间中。
本文将介绍多联机设计方案的原理、优势和应用。
原理多联机系统由室内机、室外机和管道组成。
室内机通过管道与室外机相连，室外机负责将热量排放到室外，而室内机则将冷气输送到需要冷却的房间或空间中。
通过这种连接方式，用户可以通过一个室外机控制多个室内机的运行，实现分区控制。
优势多联机系统相比传统的单个空调系统具有许多优势。
首先，它能够满足不同房间或空间的不同冷气需求，提高了冷却的灵活性和舒适度。
其次，多联机系统可以实现个别室内机的独立运行，避免了因冷气需求不同而导致的能源浪费。
此外，多联机系统还可通过合理的管道设计来减少能源损失，提高整体能效。
应用多联机系统广泛应用于住宅、商业和办公场所等场合。
在住宅方面，它可以满足不同房间的冷气需求，使每个房间都能保持舒适的温度。
在商业方面，多联机系统可以根据需要提供不同房间或区域的冷却和制冷，适用于酒店、购物中心和办公大楼等场所。
此外，多联机系统还可以用于医院、学校和实验室等特殊场所，满足不同空间的特殊冷却需求。
设计方案在设计多联机系统时，需要考虑以下几个方面。
首先，根据使用场所的不同，确定需要连接的室内机的数量和类型。
然后，确定室外机的容量和管道的布置，以确保系统能够满足整个空间的冷气需求。
此外，还需考虑管道的长度、直径、绝缘和散热等设计要素，以确保系统的运行效果和能耗控制。
最后，要合理安排控制系统，确保用户方便操作和使用。
总结多联机系统通过连接多个室内机和一个室外机，可以实现分区控制和个别运行，提高了冷却的灵活性和舒适度。
它在住宅、商业和办公场所等各个方面都有广泛的应用，并且可以根据实际需求进行设计和布置。
在设计多联机系统时，需要充分考虑不同房间或区域的冷气需求，并合理安排系统的容量、管道和控制等设计要素。
通过优化设计方案，多联机系统可以提高能效，节约能源，并提供更好的使用体验。
多联机施工组织设计施工方案
一、项目背景
在当前大规模建筑施工中，为了提高施工效率和减少人力成本，多联机技术被广泛应用于施工机械和设备。
多联机施工系统具有高效、自动化、智能化等特点，能够有效提升施工效率和质量。
二、施工方案设计
1. 多联机施工系统选择
选择适合项目要求的多联机施工系统，包括吊裙系统、塔吊系统、升降机系统等，根据具体施工场地和需求确定施工机械的种类和数量。
2. 施工流程优化
制定合理的施工流程，合理安排多联机施工系统的工作顺序和时间，确保施工过程高效有序。
同时，加强各施工单元之间的协作配合，做到无缝衔接，提高施工效率。
3. 安全管理和监控
加强对多联机施工系统的安全管理和监控，确保施工安全和施工质量。
定期检查施工机械设备的运行状态，保障施工现场的安全和稳定。
4. 人员培训
对施工人员进行相关的多联机操作培训，提高施工人员的技术和操作水平，保障施工的顺利进行。
5. 紧急应对措施
制定多联机施工系统的紧急应对措施，应对各种突发情况，确保施工过程的顺利进行。
三、施工效果评估
对多联机施工系统的施工效果进行评估，包括施工进度、质量、安全等方面的评估，总结经验，不断改进优化施工方案，提高施工效率和质量。
四、结语
多联机施工系统的应用能够为建筑行业带来巨大的效益，提高施工效率，降低成本，保障施工质量和安全。
通过合理设计施工方案，加强管理和监控，提高施工人员的培训水平，不断优化改进施工流程，多联机施工系统将发挥更大的作用，推动建筑行业向着智能化、高效化的方向发展。
多联机施工组织设计方案和对策一、背景介绍随着社会经济的快速发展，人们对舒适的居住环境要求越来越高。
多联机空调作为一种新型空调系统，可以同时满足多个房间的空调需求，被越来越多的人所接受和使用。
因此，针对多联机的施工组织设计方案和对策成为非常重要的一个环节。
二、施工组织设计方案1.确定施工计划：根据项目的规模和要求，制定详细的施工计划，明确施工目标、内容和时间节点，以保证施工的顺利进行。
2.分工合作：根据施工计划，合理分工给各个施工人员，确保施工现场的协调与高效。
例如，将电工、水暖工、钢结构工等不同专业的工人分别组织起来，各司其职。
3.设备准备：根据施工计划，提前准备好所需的施工设备和工具，确保施工的顺利进行。
例如，提前准备好多联机空调的室内机、室外机、风管等，并做好检测和调试工作。
4.施工流程控制：根据施工计划，明确施工流程并加以控制，确保各个环节的顺序和时间。
例如，在完成室内机的安装后，再进行室外机的安装和连接，最后进行泄漏测试和电气接线。
5.安全保障：在施工过程中，要高度重视安全问题，确保施工人员的人身安全和施工现场的安全。
例如，在施工现场设置安全警示标志，做好防护措施，加强施工人员的安全培训。
三、施工对策1.技术培训：由于多联机空调是一种相对新型的系统，施工人员可能对其不熟悉或了解不足。
因此，需要对施工人员进行相应的培训，包括理论知识和实际操作技能的培训，以提高其对多联机空调施工的能力和水平。
2.质量控制：在施工过程中，要严格按照设计要求和技术规范进行施工，确保施工质量。
例如，在室内机安装过程中，要严格控制固定件的位置和数量，避免安装过程中的失误导致质量问题。
3.施工协调：多联机空调的施工需要涉及到多个施工单位和工种，因此需要加强施工协调，确保各个环节之间的无缝衔接。
例如，在室内机安装完成后，及时通知室外机安装人员进行下一步工作。
4.施工监管：在施工过程中，要加强对施工质量的监管，及时纠正施工中存在的问题，防止质量不达标造成的后果。
多联机技术实施方案一、概述。
多联机技术是一种基于互联网的远程连接技术，通过该技术，用户可以在不同地点、不同设备上同时进行联机操作，实现实时数据共享和协同办公。
多联机技术的实施可以极大提高工作效率，降低沟通成本，是当前企业信息化建设的重要组成部分。
二、技术原理。
多联机技术的实施基于互联网通信技术和远程控制技术，通过服务器端建立连接，实现用户端设备之间的数据传输和操作控制。
用户可以通过电脑、手机、平板等设备进行远程连接，实现远程监控、远程操作、远程协作等功能。
三、实施步骤。
1. 网络环境评估，首先需要评估企业内部的网络环境，确保网络带宽和稳定性能够满足多联机技术的要求。
2. 系统选型，根据企业实际需求，选择合适的多联机技术系统，包括服务器端软件、客户端软件、设备接入等。
3. 硬件设备准备，根据系统选型结果，准备相应的硬件设备，包括服务器、网络设备、用户终端设备等。
4. 系统部署，按照选型结果和实际需求，进行系统部署和配置，确保系统能够正常运行。
5. 测试和优化，系统部署完成后，进行测试和优化工作，确保系统稳定性和性能。
6. 培训和推广，对企业员工进行系统使用培训，并推广多联机技术在企业内部的应用。
四、应用场景。
多联机技术可以应用于各种领域，包括远程监控、远程维护、远程协作等。
在工业自动化领域，可以实现设备远程监控和远程维护；在企业办公领域，可以实现远程会议、远程培训和远程协作；在医疗领域，可以实现远程医疗诊断和远程医疗教育等。
五、技术优势。
多联机技术的实施可以带来诸多优势，包括：1. 提高工作效率，实现实时数据共享和远程协作，提高工作效率。
2. 降低成本，减少因出差、会议等而产生的成本，降低企业沟通成本。
3. 扩展业务范围，实现远程监控和远程服务，扩展业务覆盖范围。
4. 提升服务质量，实现远程维护和远程支持，提升服务质量和用户满意度。
六、总结。
多联机技术的实施对于企业来说具有重要意义，可以提高工作效率，降低成本，扩展业务范围，提升服务质量。
多联机技术施工方案引言随着科技的不断发展，多联机技术在空调领域得到了广泛应用。
多联机技术允许多个室内机与一个室外机相连，通过统一的控制系统进行管理，为用户提供更加灵活和高效的空调解决方案。
本文将介绍多联机技术的基本原理和施工方案。
多联机技术的基本原理多联机技术是一种将多个室内机连接到一个室外机的空调系统。
室内机和室外机之间通过冷媒管道连接，通过这些管道，冷媒可以在室内机和室外机之间传递热量。
多联机技术的核心在于室内机和室外机之间的冷媒传递系统。
冷媒是一种特殊的工质，其具有较低的沸点和较高的汽化热。
在多联机系统中，冷媒从室外机传递到室内机时，会吸收室内的热量，然后在室外机中排出。
通过这种方式，多联机系统可以为多个室内空间提供空调服务。
多联机系统通常由一个或多个室内机、一个室外机和一个控制系统组成。
控制系统通常由一个控制器和一组传感器组成，用于监测和调节多联机系统的运行。
施工方案多联机技术的施工方案主要包括以下几个步骤：步骤一：确定系统需求在进行多联机技术的施工之前，需要先确定系统的需求。
这包括需要安装多少个室内机，安装位置和室内温度要求等。
确定系统需求可以帮助施工方更好地规划和安排施工过程。
步骤二：设计冷媒管道系统冷媒管道系统是多联机技术的核心组成部分。
在设计冷媒管道系统时，需要考虑以下因素：冷媒的流量和压力要求、管道材料的选择、管道的布局和长度等。
根据这些因素，设计师可以确定合适的冷媒管道系统。
步骤三：安装室内机和室外机根据设计方案，施工人员需要进行室内机和室外机的安装。
室内机通常安装在室内墙壁上或天花板上，而室外机通常安装在建筑物的外部空地上或屋顶上。
安装室内机和室外机时，需要确保它们之间的冷媒管道正确连接，并且管道密封良好。
步骤四：安装控制系统安装控制系统是多联机技术施工的最后一步。
该步骤涉及安装控制器和传感器，并将其与室内机和室外机连接。
控制系统负责监测和调节多联机系统的运行，可以根据室内温度和其他参数自动控制空调。
建设方案及技术协议制作方：2019年45HP多联机测试实验室技术方案投标人名称：日期：一、设备构成与整体概述1. 45HP 空调焓差实验（防爆）：1) 试验室房间 1个2) 空气处理设备 1套2. 25HP 空调焓差实验（防爆）：1) 试验室房间 1个2) 空气处理设备 1套3）焓差测试装置 1套3. 20HP 空调焓差实验（防爆）：1) 试验室房间 1个2) 空气处理设备 1套3）焓差测试装置 1套4. 10HP 空调焓差实验（防爆）：1) 试验室房间 1个2) 空气处理设备 1套3）焓差测试装置 1套5. 防爆系统 4套6、电控与测试软件 1套7、冷却水系统 1套8、集中控制系统 1套9. 实验室整体概述：1）、本套45HP多联机试验室由45HP A室、25HP B室、20HP C室、10HP D室组成，；其中A、B、C三室能组合成最大45HP的多联机组测试， B、C、D三室能组合成最大25HP的多联机组测试， C、D两室能组合成最大10HP的多联机组测试，测试组合多种，实验室灵活方便。
2）、45HP A室、25HP B室两间实验室可以通过中隔门打开，组合成一套实验室；B室、C室、D室也可以两两组合成焓差实验室，满足焓差的测试需求；3）、设备的运转采用可编程序控制器+人机界面控制，其测量参数由计算机进行数据采集处理并存档，自动打印试验报告，并可查询、分析试验结果和测试数据。
4）、该实验室主要用于满足：侧出风多联机组；顶出风多联机组； 10匹柜机组；大风管机组等测试需求。
5）、实验室同时可实行集中控制和数据读取，需留有远程控制端口。
6）、配备R32（可燃冷媒）、R410A测试功能，采用防爆电器和布线， R32泄漏自动报警、自动强制排风功能。
7）、25HP-B室设计一套300-3000 m3/h风量装置、一套300-9000 m3/h风量装置，尺寸设计足够小布局合理；20HP-C室设计一套300-4000 m3/h风量装置；10HP-D室设计一套300-4000 m3/h风量装置；总共4套风量装置.二、测试条件1. 测试标准1、GB/T 7725 《房间空气调节器》2、GB/T 17758 《单元式空气调节机》3、GB 4706.32 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》4、GB 12021.3 《房间空气调节器能效限定值及能源效率等级》5、GB 21455 《转速可控型房间空气调节器能效限定值及能效等级》6、GB/T 18836 《风管送风式空调(热泵)机组》7、GB/T 18837 《多联式空调(热泵)机组》8、GB 19576 《单元式空气调节机能效限定值及能源效率等级》以上标准均为最新版本2.施工标准●GB 50274-1998 制冷设备、空气分离设备安装工程施工及验收规范；●GB 50236-1998 现场设备、工业管道焊接工程施工及验收规范；●GB 50231-1998 机械设备安装工程施工及验收规范；●GB 50243-2002 通风与空调工程施工及验收规范；●GB 50303-2002 建筑电气工程施工及验收规范；●GB 50194-1993 建设工程施工现场供用电安全规范；●GB/T 50114-2001 暖通空调工程制图标准；●GB 9237-2001 制冷与供热用机械制冷系统安全要求；2. 被测空调器类型顶出风多联机、侧出风多联机、大风管机、10HP柜机等机组3. 焓差测试范围实验室配置4. 测试精度1）重复精度a.风量：一次安装，三次测试结果与平均值的偏差在±1%以内，当风量≤400m³/h时，偏差在±2%以内；b.制冷量、制热量：一次安装，三次测试结果与平均值的偏差在±1.5%以内；c.整机功率：一次安装，三次测试结果与平均值的偏差在±1％以内；2）准确精度（制冷量、制热量和整机功率）：（交付使用能力计算系数未修正前）a.额定制冷能力试验三次装机制冷量测试结果的最大偏差与标准样机标定值偏差在±2％以内，三次整机功率测试结果的最大偏差与标准样机标定值偏差在±2％以内；b.额定制热能力试验：三次装机制热量测试结果的最大偏差与标准样机标定值偏差在±2％以内，三次整机功率测试结果的最大偏差与标准样机标定值偏差在±2％以内；c.三次电热测试结果最大偏差与电热校准装置输入功率的偏差在±1.5％以内；5. 主要测试条件和测试项目⚫风量、静压⚫制冷量和制热量⚫制冷和制热消耗功率⚫制冷和制热性能系数⚫综合制冷性能系数（IPLV（C））⚫综合制热性能系数（IPLV（H））⚫APF⚫最大负荷工况⚫低温工况⚫超低温工况⚫恶劣除霜工况⚫制热稳态和非稳态能力测试⚫凝露工况、凝结水排除能力⚫潮态工况⚫交换效率（制冷和制热，适用于全热交换器）⚫有效换气率（适用于全热交换器）⚫机组系统温度、压力、转速、风压、频率⚫被测机电参数：电压、电流、功率、功率因素、三相电流不平衡率6. 被测空调器供电电源1)、配备两台变频电源源：45HP-A室配备200kVA 一台；20HP-C室配备 120kVA 一台；2)、可以作为三个单相独立输出, 也可以作为三相输出3)、每个工位独立的单、三相接线装置，同时提供 16A 万能插座各 2 个,线路压降小于 2V.7. 试验室工况条件表附部分实验项目和工况：表1 风冷冷风型试验工况单位为摄氏度表2 多联式空调器试验工况单位为摄氏度单位为摄氏度备注：1）室外侧DB=2.0℃ WB=1.0℃时，连续稳定时间不小于8小时；2）室外侧DB=-7.0℃ WB=-8.0℃时，连续稳定运转时间不小于8小时，被测样机化霜时工况波动上下最大不超5℃(最大负载）；3)室外侧极限低温，湿度不控制时,要求带负载室内机制热连续稳定运转时间不小于12小时；4) 额定制冷、制热能力测试控制精度±0.1℃；其它工况精度±0.2℃；5) 温度均匀性:相同机型运行状态下，制冷、制热工况下,同一水平面被测机回风口温度偏差小于±1.0℃，湿度均匀性：0°C以上温度最大偏差不超过±2.5%RH，0°C以下温度最大偏差不超过±5%RH；6)室内风速:室内机回风口周围的空气速度小于2.0m/s，温度测定器在湿球温度采样处截面的平均风速：≥5.0m/s；7) 从室温到常规测试工况稳定过渡时间＜45分钟，室外侧-10℃以上的降温速率＞8℃/小时。
8）非稳态制热测试化霜信号控制方式满足空调的控制规则，具有四通阀信号（包含正负电平有效、切换延时过滤功能）、室内电机信号（包含正负电平有效）、压缩机功率曲线判定等。
9）、在空调器制冷运行试验中，空气冷却冷凝器没有冷凝水蒸发时，湿球温度条件可不做要求。
三、实验工况控制1、工况干球温度共计 4套调节器：UT55A （冷热型）+RS485 通信精度：±0.1%Pt-100 4W 输入/4～20mA 输出控制方式：SCR 调功器+电加热（热端）/变频压缩机+变频器（冷端）温度传感器 1：Pt-100 A 级 SUS φ 4.8×150mm 4W测量精度：±0.1℃控制精度：±0.2℃额定工况数据采集：4W 电阻信号接入 MX100 数据采集仪2、工况湿球温度共计 4 套（湿球温度＞0 ℃用湿球温度控制；湿球温度≤0 ℃用湿度变送器控制）调节器：UT55A 双输入+RS485 通信精度：±0.1% 与室外湿球共用Pt-100+Ω -V 变换器 1~5V 输入和 4～20mA 输入/4～20mA输出控制方式：SCR 调功器+电加湿器温度传感器：Pt-100 A 级 SUS φ 4.8×150mmΩ -V 转换器：进口 4 线制，可现场通过 PC 编程测量精度：±0.1℃控制精度：±0.2℃额定工况数据采集：DC 1~5V 送 MX100 数据采集仪湿度传感器：湿度变送器芬兰 HMT120测量精度：±2%控制精度：±3%额定工况数据采集：DC 1~5V 送 MX100 数据采集仪3、被测空调器出风静压(受风室) 共计 4 套调节器：UT55A+RS485 通信精度：±0.1%1~5V 输入/4~20 ma 输出控制方式：变频器+调零风机变送器：微差压变送器日本横河 EJA-120 量程－50~＋450 Pa控制精度：±1 Pa数据采集：DC 1~5V 送 MX100 数据采集仪四、实验测量参数1. 受风室被测机出风干球温度 4套传感器：Pt-100 A 级SUS φ 4.8×150mm数据采集：Pt-100 4w Ω 信号送 MX100 数据采集仪测量精度：±0.1℃2. 受风室被测机出风湿球温度 4套传感器：Pt-100 A 级SUS φ 4.8×150mm数据采集：Pt-100 4w Ω 信号送 MX100 数据采集仪测量精度：±0.1℃3. 流量箱喷嘴前风温度 4套传感器：Pt-100 A 级 SUS φ4.8×300mmΩ -V 变换器：（四线制高精度）数据采集：DC 1~5V 送 MX100 数据采集仪测量精度：±0.1℃4.流量箱喷嘴前后压差变送器 4套传感器：EJA-110（0~1000 Pa）数据采集：DC 1~5V 送 MX100 数据采集仪5.流量箱喷嘴前压力变送器 4套传感器：EJA-110（-500~+500 Pa）数据采集：DC 1~5V 送 MX100 数据采集仪6. 被测机消耗电力测量 4套WT333 三相数字功率计数据采集：通过 RS-232 接口与计算机通信7. 被测机空调压力测量 13套传感器：DRUCK 压力变送器±0. 25%范围： 0 ~5MPa 绝对压力13套数据采集：DC 1~5V 送 MX100 数据采集仪8. 大气压力测量 3套传感器：DRUCK 压力变送器±0. 25% （或者同等品牌）量程：80-120Kpa数据采集：DC 1~5V 送 MX100 数据采集仪9. 热电偶测量 100对传感器：φ 0.5mm T 型热电偶分布：详见配置表温度范围：-100~250℃测量精度：-10~120℃±0.5℃，其余范围±1℃数据采集：mV 送 MX100 数据采集仪10. 压缩机频率测量 3对传感器：日置频率钳+变送器温度范围：0-500HZ测量精度：±0.5%数据采集：mV 送 MX100 数据采集仪11. 风机转速测试 4套传感器：欧姆龙光电开关+变送器范围：±2% （或者同等品牌）量程：0-5000rpm数据采集：DC 1~5V 送 MX100 数据采集仪五、环境室库体（客户提供占地面积）2、尺寸说明（建议）45HP-A室外形尺寸 7150（W）×6300（D）×5500（H）20HP-B室外形尺寸 7300（W）×6800（D）×5500（H）20HP-C室外形尺寸 7150（W）×6150（D）×5500（H）10HP-D室外形尺寸 7300（W）×5500（D）×5500（H）3、库房承建说明：门：45HP-A室：宽（1400+1400）×高3000mm，双开旋转式平门；门上包含宽700×高2000mm的单开小门20HP-B室：宽（1400+1400）×高3000mm，双开旋转式平门；门上包含宽700×高2000mm的单开小门20HP-C室：宽（1250+1250）×高2800mm，双开旋转式平门；门上包含宽700×高2000mm的单开小门10HP-D室：宽（1250+1250）×高2800mm，双开旋转式平门；门上包含宽700×高2000mm的单开小门观察窗：400×500双层保温玻璃，每个小门上各布置一个；围护结构：A室和C室（作为室外侧使用）所有墙体以及B室与D室的隔墙围护库体均采用150mm厚的双面彩钢板及阻燃式的聚氨脂库板及安装附件，其余隔墙围护库体采用100mm厚的双面彩钢板及阻燃式的聚氨脂库板及安装附件。
