建筑防潮设计 PPT

安装与连接
按照设计图纸和施工规范，安装排水管道、雨水口等设施，确保连接 牢固、无渗漏。
质量检测与验收
进行排水试验，检查排水效果；对施工质量进行检测和评估，确保符 合设计要求和相关标准。
屋面保温设计与施
05
工
保温设计的基本原则
确保保温性能
保温设计应满足建筑物的保温需求，确保室 内温度稳定，减少能源消耗。
铺设与固定
按照规定的厚度和密度铺设保 温材料，采用专用固定件进行 固定。
质量检测与验收
施工完成后进行质量检测，确 保保温性能和安全性。
屋面工程案例分析
06
案例一：某住宅小区屋面防水工程
总结词
成功应用防水材料，有效解决渗漏问题
详细描述
该住宅小区屋面防水工程采用了高分子防水卷材和防水涂料相结合的方式，确 保了屋面防水效果。工程实施后，屋面渗漏问题得到了有效解决，住户满意度 大幅提升。
筑屋面。
金属材料
如钢板、铝板等，具有 轻质、美观、耐腐蚀等
优点。
陶瓷材料
如瓷砖、琉璃瓦等，具 有装饰性和文化价值。
屋面结构的类型与特点
01
02
03
04
平屋顶
结构简单，适用于各种建筑形 式。
坡屋顶
排水顺畅，适用于多雨地区。
曲面屋顶
造型美观，适用于大型建筑和 标志性建筑。
组合屋顶
结合多种形式，具有多功能性 和灵活性。
屋面工程的重要性
提高建筑物的防水性能
屋面工程可以有效防止雨水、雪水等 对建筑物的渗漏，提高建筑物的防水 性能。
增强建筑物的保温性能
通过屋面工程可以增加建筑物的保温 层，有效减少室内温度的散失，提高 建筑物的保温性能。

围护结构的蒸气渗透
在外围护结构的 两侧存在水蒸气分压 力差（即室内外空气 的水蒸气含量不等时） 水蒸气分子将从压力 较高的一侧通过围护 结构向较低的一侧渗 透扩散。
稳态下纯蒸气渗透过程的计算与稳传 热的计算方法是完全相似的。
几种常见材料的蒸气渗透系数 g/(mhPa)：
玻璃和金属：不透蒸气 油毡：1.35×10-6 钢筋混凝土：1.58×10-5 加气混凝土：1×10-4 灰砂砖砌体：1.05×10-4 玻璃棉、岩棉：4.88×10-4 垂直空气间层：1.01×10-3
λ R=d/λ μ
H=d/ μ
1 石灰砂浆 0.02 0.81 0.025 0.00012 166.67
2 泡沫混凝 0.05 0.19 0.263 0.000199 251.51
土
3 振动砖板 0.14 0.81 0.173 0.0000667 2098.95
Σ
0.461
2517.13
由此得： R0=0.11+0.461+0.04=0.611m2·K/W H0=2517.13m2·h·Pa/g

24.6℃
2

22
0.11 0.139 0.633
(22
24.6)

3.7℃
3

22

0.11
0.139 0.633
0.263
(22

24.6)

15.7℃
4

22
0.11 0.139 0.263 0.633
0.022
(22
24.6)

17.3℃
e
湿源
围护结构中材料含湿； 施工过程中进入结构材料的水分； 雨雪作用渗透； 使用管理中的水分； 从土壤渗透进入围护结构； 材料吸湿作用从空气中吸收的水分；

10
2.刚性防水屋面细部构造
(1)屋面分格缝所谓分格缝，实质上就是 刚性防水屋面的变形缝，亦称分仓缝
(2)泛水构造屋面防水层与垂直于屋面 的凸出物交接处的防水处理称为泛水。如 女儿墙、变形缝、管道孔等部位均需作泛 水处理。
10
10
(3)檐口构造刚性防水屋面常用的檐口形式 有自由落水檐口、挑檐沟外排水檐口、女 儿墙外排水檐口。
10．1屋面防水构造
屋面防水方式根据所用材料及施工方 法的不同分为两种：刚性防水屋面和 柔性防水屋面。
10．1．1 刚性防水屋面构造
刚性防水屋面是指用刚性材料做防水层的 屋面，如防水砂浆、细石混凝土、配筋细 石混凝土等
1．刚性防水屋面的构造和做法 混凝土刚性防水屋面一般由结构层、找
平层、隔离层和防水层组成，如图10一1所 示。
的坡度，一般为1%一1.5%，并设置地漏， 使水有组织地排走；为了防止室内积水外 溢，使有水房间的楼地面标高比其他房间 或走廊低20－30 mm;若有水房间的楼地面 标高与其他房间或走廊楼地面标高相平时 可在门口处做一高出楼地面20一30 mm的 门槛，见图8一23
10
10.2.2楼板层防水
为了防止水沿房间四周侵人墙身，应将 防水层沿房间四周墙边向上深入踢脚线 内100- 150，见图8一24。当遇到门洞 处，其防水层应铺出门外至少250 mm.
对于竖向管道穿过楼板处的防渗漏方法有 两种。对于冷水管道，可在管道穿楼板处 用C20干硬性细石混凝土振捣密实，再用两 布两油橡胶酸性沥青防水涂料作密封处理 ；对于热水管道，由于温度变化，会出现 热胀冷缩现象，可在穿管位置预埋一个比 热水管直径稍大的套管，且高出地面30 mm以上，同时在缝隙内填塞弹性防水材料 ，见图10一25.

建筑屋面。刚性防水屋面坡度宜为2%~3%，并应采用结构
找坡。

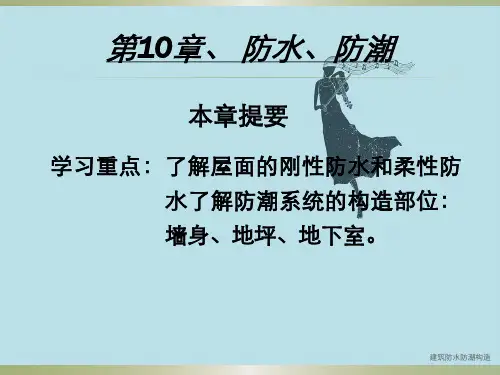

建筑防水防潮构造
建筑防水防潮构造
刚性防水屋面的构造层次一般包括：防水层、隔离层、 找平层、结构层等。
结构层 可采用预制或现浇混凝土屋面板，并在结构层现浇
或铺板是形成屋面的排水坡度（结构找坡）。
找平层 当屋面板为现浇钢筋混凝土结构时可不设找平层预制
置地漏。排水坡度一般为1%~1.5%。为了防止室 内积水外泻，对于有水房间的楼面或地面标高应 比其他房间或走廊底30～50mm。若有水房间的楼 地面标高与走廊或其他房间的楼地面标高等高时， 则应在门口处做一高出地面20mm～30mm的门槛， 以防水外流。
墩，在墩上铺设混凝土板，并勾缝或抹面。
保温层的分隔缝，每个面积不宜大于9㎡。油 膏填缝。——区别于刚性防水屋面的分隔缝。
建筑防水防潮构造
保温油毡防水屋面与非保温油毡屋面的区别： 保温油毡防水屋面增加了保温层以及保温层上 下的找平层和隔气层。
保温层中设置排气道，散发残存水汽，排气道 与大气联通的排气孔相通。
分格缝构造： ▪ 纵横间距不大于6m，服务面积在15~25㎡。 ▪ 分格缝应贯穿屋面找平层及刚性保护层 ▪ 缝宽宜为20～40mm ▪ 缝中应嵌填密封材料，上部铺贴防水卷材
建筑防水防潮构造
建筑防水防潮构造
建筑防水防潮构造
泛水 构造做法：防水层与竖向构件交接处留宽缝， 并用密封材料嵌填，然后在泛水处做卷材或涂 膜防水层,一般不低于250mm。 女儿墙泛水：女儿墙与刚性防水层间留分格缝， 使混凝土防水层在收缩和温度变形时不受女儿 墙的影响，可有效地防止其开裂。分格缝内用 油膏嵌缝，缝外用附加卷材铺贴至泛水所需高 度并做好压缝收头处理，以免雨水渗进缝内。
