通信电子电路实验测试题

电子与通信技术：电子电路试题及答案四1、判断题因为正弦量可以用相量来表示，所以说相量就是正弦量。

正确答案：错2、单选松下NV-8000型摄录一体机所摄录节目在本机上播发时，彩色时有时无，但图象和伴音均正常。

（江南博哥）此故障存在于（）的公共电路上。

A、亮度信号处理B、视频信号处理C、分速度伺服控制D、相位伺服控制正确答案：A3、填空题若要集成运放工作在线性区，则必须在电路中引入（）负反馈。

正确答案：深度4、判断题放大器分为共发射极、共基极、共集电极三种基本形式。

正确答案：对5、判断题三相异步电动机在满载和空载下起动时，起动电流是一样的。

正确答案：错6、单选动态存储单元是靠（）的功能来保存和记忆信息的。

A、自保持B、栅极存储电荷正确答案：B7、判断题微变等效电路中不但有交流量，也存在直流量。

正确答案：错8、单选图文电视广播系统在我国简称（）。

A、TeletextB、文字放送C、AntiopeD、CCST制正确答案：D9、问答题变压器能否改变直流电压？为什么？正确答案：变压器是依据互感原理工作的，直流下不会引起互感现象，因此不能改变直流电压。

10、填空题P型半导体中空穴为（）载流子，自由电子为（）载流子。

正确答案：多数；少数11、填空题同相比例运算电路的输入电流等于（）。

正确答案：零12、单选要实现集电极调制特性应使功放工作在（）状态.A、欠压状态B、过压状态C、临界状态D、任意状态正确答案：B13、填空题与整流二极管相比，检波二极管的结电容应当更（）。

正确答案：大14、填空题当RLC串联电路发生谐振时，电路中阻抗最小且等于电阻R；电路中电压一定时电流（），且与电路总电压同相。

正确答案：最大15、填空题根据选频网络的不同，反馈试正弦波振荡器可分为（）、RC振荡器、石英晶体振荡器。

正确答案：LC振荡器16、单选表示有功功率、无功功率、视在功率的字母分别用（）A、P、S、QB、Q、P、SC、P、Q、SD、P、Q、S正确答案：C17、单选为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）.A.临界B.欠压C.过压D.任意状态正确答案：C18、填空题高频谐振功率放大器中为了将实际的负载阻抗变换成所需要大小的阻抗，应当使用（）网络。

一、选择题1．欲提高功率放大器的效率，应使放大器的工作状态为（D ）A．甲类B．乙类C．甲乙类D．丙类2．无线电波（电磁波）主要以绕射、折射反射和直射三种方式在自由空间传播，频率在1500KHz以下的通信系统，主要以下列哪种方式传播（）A．绕射B．折射反射C．直射D．都可以3．在调谐放大器的LC回路两端并上一个电阻R，可以（C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带4．在自激振荡电路中，下列哪种说法是正确的（C ）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高5．载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为 C A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt6．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同7．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（C ）A．欠压B．临界 C．过压8．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9．调幅波的信息包含在它的（ B ）A．频率变化之中B．幅度变化之中C．相位变化之中10．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是A．电路组成简单B．输出波形好C．容易调节振荡频率 D．频率稳定度高11．调制的描述（C）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

《通信电⼦线路》实验指导书实验⼀、⾼频⼩信号放⼤器实验⼀、实验⽬的1、了解谐振回路的幅频特性分析——通频带与选择性。

2、了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽。

3、掌握放⼤器的动态范围及其测试⽅法。

⼆、主要实验仪器与设备1、⾼频电⼦线路综合实验箱（TKGP系列）；2、扫频仪；3、⾼频信号发⽣器；4、双踪⽰波器。

三、实验原理1、⼩信号调谐放⼤器基本原理⾼频⼩信号放⼤器电路是构成⽆线电设备的主要电路，它的作⽤是⼤信道中的⾼频⼩信号。

为使放⼤信号不失真，放⼤器必须⼯作在线性范围内，例如⽆线电接收机中的⾼放电路，都是典型的⾼频窄带⼩信号放⼤电路。

窄带放⼤电路中,被放⼤信号的频带宽度⼩于或远⼩于它的中⼼频率。

如在调幅接收机的中放电路中，带宽为9KHz，中⼼频率为465KHz，相对带宽Δf/f0约为百分之⼏。

因此，⾼频⼩信号放⼤电路的基本类型是选频放⼤电路，选频放⼤电路以选频器作为线性放⼤器的负载，或作为放⼤器与负载之间的匹配器。

它主要由放⼤器与选频回路两部分构成。

⽤于放⼤的有源器件可以是半导体三极管，也可以是场效应管，电⼦管或者是集成运算放⼤器。

⽤于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC集中滤波器，声表⾯波滤波器等。

本实验⽤三极管作为放⼤器件，LC 谐振回路作为选频器。

在分析时，主要⽤如下参数衡量电路的技术指标：中⼼频率、增益、噪声系数、灵敏度、通频带与选择性。

单调谐放⼤电路⼀般采⽤LC回路作为选频器的放⼤电路，它只有⼀个LC回路，调谐在⼀个频率上，并通过变压器耦合输出，图1-1为该电路原理图。

1f中⼼频率为f0+带宽为Δf=f2-f1图1-1、单调谐放⼤电路为了改善调谐电路的频率特性，通常采⽤双调谐放⼤电路，其电路如图1-2所⽰。

双调谐放⼤电路是由两个彼此耦合的单调谐放⼤回路所组成。

它们的谐振频率应调在同⼀个中⼼频率上。

两种常见的耦合回路是：1）两个单调谐回路通过互感M耦合，如图1-2（a）所⽰，称为互感耦合双调谐振回路；2）两个单调谐回路通过电容耦合，如图1-2（b）所⽰，称为电容耦合双调谐回路。

第一章第一章第一章第一章绪绪绪绪论论论论习习习习题题题题指指指指导导导导思考题思考题思考题思考题1.1.1能识别不同频率信号的元器件有哪些？1.1.2你知道信号在传输和处理中是如何利用“空分”、“频分”和“时分”来区分不同信号的实际例子吗？1.1.3若无线信道能容许通过带宽为无限的有用信号，则从频分的角度，我们能将这样的信号通过无线方式传输吗？为什么？思考题思考题思考题思考题：：：：1.2.1为了接收端能将收到的图1-2-5（d）所示信号按发送信号周期进行“同步分离”，接收端是否应该有一个与发端同步的标准“同步时钟信号”？1.2.2你知道有关利用“空分”、“频分”和“时分”理论来组成电路系统的实际例吗？1.2.3问：下列说法是否正确？图1-2-2（a）、（b）的数字信号和图1-2-3（a）的数字的模拟信号都具有时间上离散的携带信息时间上离散的携带信息时间上离散的携带信息时间上离散的携带信息特征；图1-2-2（c）的模拟基带信号具有时间时间时间时间上连续的携带信息上连续的携带信息上连续的携带信息上连续的携带信息特征。

思考题思考题思考题思考题：：：：1.3.1在输入有用信号带宽有限的情况下，为了减弱平均噪声对电路输出波带来的影响，电路的带宽是否应与输入有用信号带宽一致？为什么？思思思思考考考考题题题题与与与与练练练练习习习习题题题题1-1 1-1 实际通信信道有哪几种？电信道中的有线和无线信道中哪个更有利于接收电路对信号的识别？1-2 1-2 多路通信中的频分复用和时分复用是否可以用同一功能电路来实现？举例说明。

（提示：参见图1-2-5和图1-3-1）1-3 1-3 用于远距离发射的数字调制和模拟调制的输入和输出信号的差异如何？1-4 1-4 对发送和接收电路的基本要求是什么？解：这里的发送设备是在保持信息不变的前提下，以基带信号为有效信号的信号变换电路，它涉及信号的调制、放大、滤波和发射等具体电路。

北京邮电大学2019 ——2020 学年第 2 学期《高频电子线路》期末试题（A ）一、选择题：以下题目为单选题。

答案只写英文字母即可。

（每空2分，本题共20分。

）1、设某器件的伏安特性为i =1+v +v 2，若同时输入频率为5kHz 、12kHz 的两个信号，则输出信号中不可能有的频率分量为：（ ）A ． 0HzB ．5kHzC ．24kHzD ．60kHz2、以下属于反馈式正弦波振荡器平衡点的相位稳定条件的是：（ ）A. 00()()1A F ωω>B. *0|(,)|0iiiiV V A V V ω=∂<∂C.()0AF ωωϕωω=∂<∂D. 00()()1A F ωω=3、以下关于单谐振回路相位特性中描述正确的是：（ ）A ．当串联谐振回路输入信号频率高于谐振频率时，回路呈现容抗特性。

B ．当串联谐振回路输入信号频率低于谐振频率时，回路呈现感抗特性。

C ．当并联谐振回路输入信号频率高于谐振频率时，回路呈现容抗特性。

D ．当并联谐振回路输入信号频率等于谐振频率时，回路呈现感抗特性。

4、谐振回路中采用部分接入法来提高Q 值的原理是： （ ） A. 保持无功功率近似不变，降低有功功率 B. 大幅提高电抗元件的无载品质因数 C. 改变回路中元件的参数 D. 改变信号源内阻和负载电阻5、欲产生频率稳定性很高的正弦信号应该采用（ ）振荡器 A. 三端电容型 B. RC C. 晶体 D. 三端电感型6. 图1所示为魔T 混合网络，若在C 端输入信号功率为2W ，则D 端的输出功率为：（ ） A. 0W B. 1W C. -1W D. 2W7、载波频率为100MHz ，幅度为1V ，单音调制信号频率为1kHz ，调相波的调制指数m p =20，则调相波的最大频偏为（ ）A. 1kHzB. 21kHzC. 20kHzD. 42kHz8、图2所示电路中点划线框内电路的噪声系数表达式为：（ ） A. 1+R L /R so B. 1+R/R so C. 1 D. 1+R/(R+R so)CD图29、收音机接收900kHz信号时，可以同时收到700kHz和800kHz信号，但不能单独收到其中的一个台，这种干扰是：（）A. 副波道干扰B. 互调干扰C. 组合频率干扰D. 交调干扰10、在模拟锁相环中，环路方程的阶数主要由哪个模块决定：( )A. 鉴相器B. 鉴频器C. 压控振荡器D. 环路滤波器请将1～10题选择的结果，填入以下表格中：二、简答题（每题5分，本题共20分）1、在多级放大电路级联时，其噪声系数主要决定于哪一级？为什么？2、在峰值包络检波电路中，请简要说明负峰切割失真产生的原因。

电子与通信技术：集成电路工艺原理考试试题（题库版）1、判断题对于大马士革工艺，重点是在于金属的刻蚀而不是介质的刻蚀。

正确答案：错2、判断题虽然直至今日我们仍普遍采用扩散区一词，但是硅片制造中已不再用杂质扩散来制作p（江南博哥）n结，取而代之的是离子注入。

正确答案：对3、判断题人员持续不断地进出净化间，是净化间沾污的最大来源。

正确答案：对4、问答题倒装焊芯片凸点的分类、结构特点及制作方法？正确答案：蒸镀焊料凸点：蒸镀焊料凸点有两种方法，一种是C4技术，整体形成焊料凸点；电镀焊料凸点：电镀焊料是一个成熟的工艺。

先整体形成UBM层并用作电镀的导电层，然后再用光刻胶保护不需要电镀的地方。

电镀形成了厚的凸点。

印刷焊料凸点：焊膏印刷凸点是一种广泛应用的凸点形成方法。

印刷凸点是采用模板直接将焊膏印在要形成凸点的焊盘上，然后经过回流而形成凸点钉头焊料凸点：这是一种使用标准的球形导线键合技术在芯片上形成的凸点方法。

可用Au丝线或者Pb基的丝线。

化学凸点：化学镀凸点是一种利用强还原剂在化学镀液中将需要镀的金属离子还原成该金属原子沉积在镀层表面形成凸点的方法。

5、问答题简要说明IC制造的平坦化工艺的作用是什么？主要有哪些方式？并解释各种方式的详细内容。

正确答案：在多层布线立体结构中，把成膜后的凸凹不平之处进行抛光研磨，使其局部或全局平坦化。

A.关于ECMP（电化学机械研磨方法），其工作步骤如下：首先，用电能使Cu氧化，再用络合剂使之生成Cu的络合物，最终研磨掉Cu络合物。

从对加工面进行研磨加工的原理观察，除了Cu的氧化方法之外，ECMP和CMP是同样的，而且加工面获得的平坦度性能也是同等水平。

但是，ECMP的必要条件是底座盘应具备导电性。

B.关于电解研磨ECP方法，利用电镀的逆反应。

从电场集中之处开始进行刻蚀，可获得平滑的研磨加工表面；但是，它能刻蚀平坦的区域只限于突起部分。

C.关于化学蚀刻CE构成的平坦化技术，它是把Si的精细加工等领域里使用的各向异性刻蚀用湿式刻蚀法实现的。

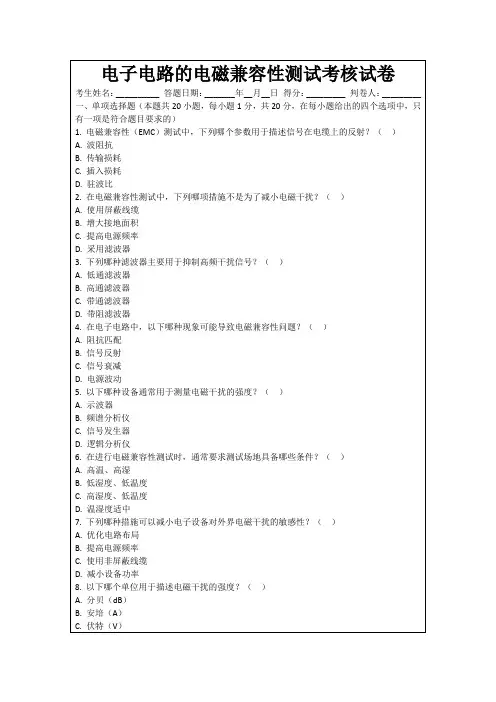

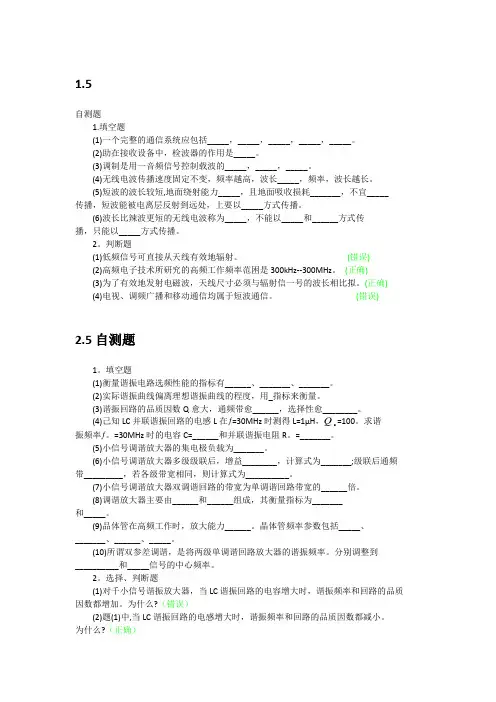

1.5自测题1.填空题(1)一个完整的通信系统应包括_____，_____，_____，_____，_____。

(2)助在接收设备中，检波器的作用是_____。

(3)调制是用一音频信号控制载波的_____，_____，_____。

(4)无线电波传播速度固定不变，频率越高，波长_____，频率，波长越长。

(5)短波的波长较短,地面绕射能力_____，且地面吸收损耗_______，不宜_____传播，短波能被电离层反射到远处，上要以_____方式传播。

(6)波长比辣波更短的无线电波称为_____，不能以_____和______方式传播，只能以_____方式传播。

2。

判断题(1)低频信号可直接从天线有效地辐射。

(错误)(2)高频电子技术所研究的高频工作频率范困是300kHz--300MHz。

(正确)(3)为了有效地发射电磁波，天线尺寸必须与辐射信一号的波长相比拟。

(正确)(4)电视、调频广播和移动通信均属于短波通信。

(错误)2.5自测题1。

填空题(1)衡量谐振电路选频性能的指标有______、_______、_______。

(2)实际谐振曲线偏离理想谐振曲线的程度，用_指标来衡量。

(3)谐振回路的品质因数Q愈大，通频带愈______，选择性愈________。

=100。

求谐(4)己知LC并联谐振回路的电感L在ƒ=30MHz时测得L=1µH，Qo振频率ƒ。

=30MHz时的电容C=______和并联谐振电阻R。

=_______。

(5)小信号调谐放大器的集电极负载为_______。

(6)小信号调谐放大器多级级联后，增益________，计算式为_______;级联后通频带_________，若各级带宽相同，则计算式为__________。

(7)小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的______倍。

(8)调谐放大器主要由______和______组成，其衡量指标为_______和_____。

电子与通信技术：电子电路试题及答案（题库版）1、单选在波形上它的包络与调制信号形状完全相同的是（）.A.AMB.DSBC.SSBD.VSB正确答案：A2、单选场效应晶体管根据结构不同分为两大类，它们的类型和（江南博哥）简称是（）A、结型场效应晶体管，简称JFETB、绝缘栅型场效应晶体管，简称JFETC、结型场效应晶体管JGFETD、绝缘栅型场效应晶体管JGFET正确答案：A3、填空题（）型ADC换速度较慢，（）型ADC转换速度高。

正确答案：双积分；逐次逼近4、判断题利用一个74LS90可以构成一个十二进制的计数器。

正确答案：错5、填空题振荡电路的正常工作应当同时满足（）平衡条件和相位平衡条件。

此外还应当具备起振和稳幅的机理。

正确答案：振幅6、单选石英晶体在其两个谐振频率之间，呈现（）。

A.电感性B.电容性C.电阻性正确答案：A7、填空题晶体管电流放大系数是频率的函数，随着频率的升高而（）。

共基极电路比共射极电路高频特性（）。

正确答案：下降；好8、单选100HZ的倍频扫描彩电中，存储器的写入时钟频率和读出时钟频率分别是（）。

A、7.0MHZ、14.3MHZB、14.3MHZ、7.0MHZC、14.3MHZ、28.6MHZD、28.6MHZ、14.3MHZ 正确答案：D9、单选现有一台高频调谐器是三频段控制式的彩色电视机，UHF频道和VHFL 频道接收正常，而VHFH不能接收电视信号。

分析故障后，首先测量高频调谐器（）端子有无+12V电压。

A、BUB、BLC、BHD、BT正确答案：C10、填空题在模/数转换过程中，只能在一系列选定的瞬间对输入模拟量采样后再转换为输出的数字量，通过采样、保持、量化和（）四个步骤完成。

正确答案：编码11、填空题共射放大电路的静态工作点设置较低，造成截止失真，其输出波形为（）削顶。

正确答案：上12、单选用UT30B型数字式万用表测量一节标称值为1.5V的干电池，应放在（）A、量程2000mV档B、量程20V档C、量程200V档D、量程500V档正确答案：A13、单选劳动者的基本义务包括（）等。

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。

A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。

A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。

A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。

1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。

第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。

第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。

A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。

A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。

A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。

通信电子线路实验上海师范大学信息与机电工程学院前言通信（高频）电子线路课程是大学本科电子类专业的必修课之一，其相应的实验课程，也是非常重要的。

它为学生巩固所学理论知识，开拓思路，增加动手能力提供了实践平台。

本系列实验参考了《电子线路－非线性部分》谢嘉奎主编、《高频电子线路》张肃文主编，等教材的相关内容而编写的。

实验内容包括振荡器、调频、调幅、波形变换、综合类实验等，约13个实验。

可以基本满足对理论教材的覆盖面。

如果需要，还可以延伸出更多相关的实验内容。

实验系统由实验平台和若干个独立实验模块组成，实验平台自带直流电源（＋12V、＋5V、－12V、－5V）。

实验模块以插板的形式插在实验平台上，除需调节和拨动的器件外，其它元件均焊接在PCB板上。

模块正面印有实验电路图，便于学生理解实验原理。

反面使用透明盒罩，便于学生观察元件，又可对元件加以保护。

本实验课程内容适合高校通信和电子信息专业学生学习，若本教材在使用中发现不妥或错误之处，欢迎同学和老师指正。

上海师范大学信息与机电工程学院王晨王芳2015.10于上海目录实验一高频小信号调谐放大器 (4)实验二三点式LC振荡器与压控振荡器 (8)实验三波形变换电路 (13)实验四模拟乘法器调幅电路 (17)实验五集电极调幅 (20)实验六二极管峰值检波器 (23)实验七锁相环调频 (26)实验八锁相环鉴频 (29)实验九调幅语音通话 (32)实验十调频/调幅接收系统 (35)附录计算机辅助分析软件及应用 (38)第一节OrCAD简介 (38)第二节高频小信号单调谐放大器的仿真 (40)第三节LC振荡器的仿真 (49)实验一高频小信号调谐放大器一、实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

二、实验内容1、测量各放大器的电压增益；2、测量放大器的通频带与矩形系数（选做）；3、测试放大器的频率特性曲线（选做）。

通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。

6.对于FM广播、TV、导航移动通信均属于超短波波段通信。

7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。

与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。

8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。

9.检波有同步和非同步检波两种形式。

10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。

11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。

12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。

13. 角度调制是用音频信号控制载波的频率、相位。

14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。

15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。

16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。

17.小信号调谐放大器的集电极负载为LC谐振回路。

18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。

19. 晶体管在高频工作时，放大能力下降。

20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。

21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。

思考题与习题2-1 列表比较串、并联调谐回路的异同点（通频带、选择性、相位特性、幅度特性等）。

表2.12-2 已知某一并联谐振回路的谐振频率f p =1MHz ，要求对990kHz 的干扰信号有足够的衰减，问该并联回路应如何设计？为了对990kHz 的干扰信号有足够的衰减，回路的通频带必须小于20kHz 。

取kHz B 10=，2-3 试定性分析题图2-1所示电路在什么情况下呈现串联谐振或并联谐振状态？题图2-1图（a ）：22111111L C L C L oωωωωω-+-=图（b ）：22111111C L C L C oωωωωω-+-=图（c ）：22111111C L C L C oωωωωω-+-=2-4 有一并联回路，其通频带B 过窄，在L 、C 不变的条件下，怎样能使B 增宽？PoQ f B 2=, 当L 、C 不变时，0f 不变。

所以要使B 增宽只要P Q 减小。

而CLR Q pP =，故减小P R 就能增加带宽 2-5 信号源及负载对谐振回路有何影响，应如何减弱这种影响？对于串联谐振回路（如右图所示）：设没有接入信号源内阻和负载电阻时回路本身的Q 值为o Q ，则：RLQ o o ω=设接入信号源内阻和负载电阻的Q 为L Q 值，则：RR R R Q R R R L Q Ls L++=++=1Ls o L ω 其中R 为回路本身的损耗，R S 为信号源内阻，R L 为负载电阻。

由此看出：串联谐振回路适于R s 很小（恒压源）和R L 不大的电路，只有这样Q L 才不至于太低，保证回路有较好的选择性。

对于并联谐振电路（如下图所示）：设接入信号源内阻和负载电阻的Q 值为L Q由于没有信号源内阻和负载接入时的Q 值为由式（2-31）可知，当R s 和R L 较小时，Q L 也减小，所以对并联回路而言，并联的电阻越大越好。

因此并联谐振回路适于恒流源。

2-6 已知某电视机一滤波电路如题图2-2所示，试问这个电路对什么信号滤除能力最强，对什么信号滤除能力最弱，定性画出它的幅频特性。

电子与通信技术：电子电路考试答案（题库版）1、单选若载波uC（t）=UCcosωCt，调制信号uΩ（t）=UΩcosΩt，则双边带调幅波的为（）.A.uDSB（t）=UCcos（ωCt＋masinΩt）B.uDS（江南博哥）B（t）=UCcos（ωCt＋macosΩt）C.uDSB（t）=UC（1＋macosΩt）cosωCtD.uDSB（t）=kUΩUCcosωCtcosΩt正确答案：D2、判断题3线—8线译码器电路是三—八进制译码器。

正确答案：错3、填空题调幅广播中波频段的工作频率范围约为（）Hz至1660KHz。

正确答案：500K4、单选调幅波的信息包含在它的（）.A.频率变化之中B.幅度变化之中C.相位变化之中正确答案：B5、问答题反馈控制电路有哪些类型，各自的功能是什么？正确答案：（1）自动增益控制AGC，主要用于接收机中，以维持整机输出恒定，几乎不随外来信号的强弱而变化。

（2）自动频率控制AFC，又称自动频率微调，主要用于电子设备中稳定振荡器振荡频率。

它利用反馈控制量自动调节振荡器的振荡频率，使振荡器稳定在某一预期的标准频率附近。

（3）锁相环路PLL，它用于锁定相位，实现无频差反馈控制。

6、填空题电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb 性质应为（）.正确答案：感性7、填空题在丙类谐振功率放大器中，为了将实际负载变换成为功率放大器所需的最佳负载电阻，应当使用（）网络。

正确答案：匹配8、判断题线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。

正确答案：对9、填空题对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越（），说明负载越小。

正确答案：大10、单选DAC0832是属于（）网络的DAC。

A、R-2R倒T型电阻B、T型电阻C、权电阻正确答案：A11、判断题大屏幕彩电为改善图像质量，采取的方法是改隔行扫描为逐行扫描正确答案：对12、填空题同步检波器的关键是要求插入的同步信号与调制端的载频信号（）。
