3机9节点仿真数据

  • 格式：doc
  • 大小：2.59 MB
  • 文档页数：20

上海电力学院
电力仿真大作业
题目：电力仿真分析报告
姓名：
专业：电力系统及其自动化
班级：130301
学号：
教师：
2014年6月25日
作业内容：
1、潮流计算：（1）通过电力系统分析软件，给出所有节点的电压幅值与相角；
（2）在图上给出整个系统的潮流分布图（电压幅值、相角、有功、无功及其流向）
2、短路计算：（1）所有母线发生三相短路、单相短路时系统短路电流列表。

（2）Line1、2、3、4、5线路中部发生短路时短路电流列表。

3、稳定计算：（1）Bus
4、
5、
6、
7、9发生三相短路（持续0.2秒短路消失）所有机组的功角曲线；
（2）Bus4、7、9发生三相短路（持续0.1秒两端断路器跳闸，1秒后重合，故障消失）所有机组的功角曲线。

4、多重计算：（1）Bus4、7、9发生三相短路（短路初始时刻为1.0秒，并在随后的1个周波中发生30次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值）；
（2）Bus5、6、8发生单相短路（短路初始时刻为1.0秒，并在随后的1个周波中发生50次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值），并分析给出每个母线上全部短路电流的最大值。

（1）利用BPA软件，计算出所有节点的电压幅值与相角。

节点电压幅值（KV/p.u）相角（度）
BUS1 1.040 0.0
BUS2 1.025 9.3
BUS3 1.025 4.7
BUS4 1.026 -2.2
BUS5 0.996 -4.0
BUS6 1.013 -3.7
BUS7 1.026 3.7
BUS8 1.016 0.7
BUS9 1.032 2.0 （2）
（1）所有母线发生三相短路、单相短路时系统短路电流列表。

所有母线发生三相短路时短路电流如下：
所有母线发生A相短路时短路电流如下：
（2）Line1、2、3、4、5线路中部发生短路时短路电流列表。

（1）Bus4、5、6、7、9发生三相短路（持续0.2秒短路消失）所有机组的功角曲线；Bus4短路
在1秒时发生三相短路，持续0.2S，仿真时间2s
在1秒时发生三相短路，持续0.2S，仿真时间2s
在1秒时发生三相短路，持续0.2S，仿真时间2s
在1秒时发生三相短路，持续0.2S，仿真时间2s
在1秒时发生三相短路，持续0.2S，仿真时间2s
（2）Bus4、7、9发生三相短路（持续0.1秒两端断路器跳闸，1秒后重合，故障消失）所有机组的功角曲线。

Bus4短路
4、多重计算：
（1）Bus4、7、9发生三相短路（短路初始时刻为1.0秒，并在随后的1个周波中发生30次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值）；
Bus4发生三相短路
Bus7发生三相短路
Bus9发生三相短路
（2）Bus5、6、8发生单相短路（短路初始时刻为1.0秒，并在随后的1个周波中发生50次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值），并分析给出每个母线上全部短路电流的最大值。

Bus5发生A单相短路
全部短路电流的最大值Maximum =4.998448122kA
Bus6发生单相短路
全部短路电流的最大值Maximum =5.450006264kA
Bus8发生单相短路
全部短路电流的最大值Maximum =3.880355267kA。

合集下载

3机9节点系统

3机9节点系统

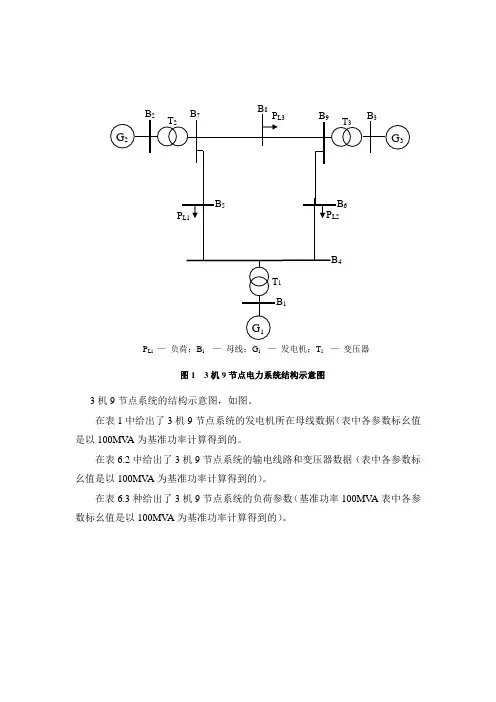

P Li—负荷；B i —母线；G i—发电机；T i—变压器图1 3机9节点电力系统结构示意图3机9节点系统的结构示意图，如图。

在表1中给出了3机9节点系统的发电机所在母线数据（表中各参数标幺值是以100MV A为基准功率计算得到的。

在表6.2中给出了3机9节点系统的输电线路和变压器数据（表中各参数标幺值是以100MV A为基准功率计算得到的）。

在表6.3种给出了3机9节点系统的负荷参数（基准功率100MV A表中各参数标幺值是以100MV A为基准功率计算得到的）。

表1 3机9节点系统发电机数据发电机No.1 No.2 No.3母线号B1B2B2类型Slack PV PV 母线电压 1.04 1.025 1.025有功功率- 1.63 0.85表2 3机9节点系统的输电线路和变压器数据母线号类型R X B/2B1 - B4变压器0 0.0576 0B2– B7变压器0 0.0625 0B3– B9变压器0 0.0585 0B4– B5输电线路0.01 0.085 0.088B4– B6输电线路0.017 0.092 0.0079 B5– B7输电线路0.032 0.161 0.153B6– B9输电线路0.039 0.17 0.179B7– B8输电线路0.0085 0.072 0.0745 B8– B9输电线路0.0119 0.1008 0.1045表3 3机9节点系统的负荷参数负荷号母线号有功功率无功功率P L1B5 1.25 0.5P L2B60.9 0.3P L3B8 1 0.35作业完成后，第14周之前发送到*****************,写明学号和姓名。

电力系统潮流计算(九节点)

电力系统潮流计算(九节点)

辽宁工程技术大学电力系统分析课程设计设计题目9节点电力网络潮流计算指导教师院（系、部）专业班级学号姓名日期电气工程系课程设计标准评分模板电力系统分析课程设计任务书9节点系统单线图如下：基本数据如下：母线名基准电压区域号电压上限电压下限发电 1 16.5000 2 18.1500 14.8500 发电 2 18.000 1 19.800 16.2000 发电 3 13.8000 1 15.1800 12.4200 GEN1-230 230.000 2 0.0000 0.0000 GEN2-230 230.000 1 0.0000 0.0000 GEN3-230 230.000 1 0.0000 0.0000 STNA-230 230.000 2 0.0000 0.0000 STNB-230 230.000 2 0.0000 0.0000 STNC-230 230.000 1 0.0000 0.0000数据组I 侧母线J 侧母线编号所属区域单位正序电阻正序电抗正序充电电纳的1/2常规GEN1-230 STNA-230 1 I侧标么0.010000 0.085000 0.088000 常规STNA-230 GEN2-230 2 I侧标么0.032000 0.161000 0.153000 常规GEN2-230 STNC-230 3 I侧标么0.008500 0.072000 0.074500 常规STNC-230 GEN3-230 4 I侧标么0.011900 0.100800 0.104500 常规GEN3-230 STNB-230 5 I侧标么0.039000 0.170000 0.179000 常规STNB-230 GEN1-230 6 I侧标么0.017000 0.092000 0.079000表3 两绕组变压器数据负荷数据电网12-1班数据目录1 PSASP软件简介 (1)1.1 PSASP平台的主要功能和特点 (7)1.2 PSASP的平台组成 (8)2 牛顿拉夫逊潮流计算简介 (9)2.1 牛顿—拉夫逊法概要 (9)2.2 直角坐标下的牛顿—拉夫逊潮流计算 (11)2.3 牛顿—拉夫逊潮流计算的方法 (6)3 九节点系统单线图及元件数据 (8)3.1 九节点系统单线图 (8)3.2 系统各项元件的数据 (9)4 潮流计算的结果 (11)4.1 潮流计算后的单线图 (17)4.2 潮流计算结果输出表格 (18)5 结论 (22)6 参考文献 (17)1 PSASP软件简介“电力系统分析综合程序”（Power System Analysis Software Package,PSASP）是一套历史悠久、功能强大、使用方便的电力系统分析程序，是高度集成和开发具有我国自主知识产权的大型软件包。

3机9节点数据

3机9节点数据

美国西部电网WSCC三机九节点系统发电机参数：G1：247.5MVA，16.5kV，功率因数为1，水轮机组（Salient-Pole），180rpm，x d=0.146，x'd=0.0608，x q=0.0969，x'q=0.0969，x l=0.0336，T'd0=8.96s，T'q0=0s，H=23.64s，D=0G2：192MVA，18kV，功率因数为0.85，汽轮机组（Round-Rotor），3600rpm，x d=0.8958，x'd=0.1198，x q=0.8645，x'q=0.1969，x l=0.0521，T'd0=6s，T'q0=0.535s，H=6.4s，D=0G3：128MVA，13.8kV，功率因数为0.85，汽轮机组（Round-Rotor），3600rpm，x d=1.3125，x'd=0.1813，x q=1.2578，x'q=0.25，x l=0.0742，T'd0=5.89s，T'q0=0.6s，H=3.01s，D=0变压器参数：T1：16.5/230kV，X T=0.0576；T2：18/230kV，X T=0.0625；T3：13.8/230kV，X T=0.0586页脚内容1线路参数：Line1：Z=0.01+j0.085，B/2=j0.088；Line2：Z=0.032+j0.161，B/2=j0.153；Line3：Z=0.017+j0.092，B/2=j0.079；Line4：Z=0.039+j0.17，B/2=j0.179；Line5：Z=0.0085+j0.072，B/2=j0.0745；Line6：Z=0.0119+j0.1008，B/2=j0.1045负荷LumpA：125+j50MVA，LumpB：90+j30MVA，LumpC：100+j35MVA将发电机G1设为系统的平衡节点（Slack），设置电压幅值为1.04pu，电压参考相角为0°；将G2和G3设为PV节点，分别设置有功出力为1.63pu和0.85pu，设置电压幅值都为1.025pu。

三机九节点电力系统仿真matlab

三机九节点电力系统仿真matlab

电力系统仿真作业—-—-——--—-—-三机九节点电力系统暂态仿真学院：能源与动力工程学院专业:电力系统及其自动化学号：姓名：于永生导师：授课教师：目录一、概述 (1)二、课程主要任务 (1)1.系统数据 (1)2.潮流计算 (3)3.负荷等效和支路简化 (4)4.求解电磁功率 (5)5.求解运动方程 (5)6.程序清单 (8)(1).主程序： (8)(2).极坐标转换成直角坐标函数pol2rect(V,del) (17)(3).直角坐标转换成极坐标函数rect2pol(Z) (17)(4).求解微分方程所用的得到微分量的函数Gen_fw(t,X,Y_Gen,E,Pm0,Tj) (17)三、课程总结及心得体会 (17)四、参考文献 (18)于永生电力系统仿真作业一、概述在动态稳定分析中，系统由线性化的微分方程组和代数方程组描写，并用经典的或现代的线性系统理论来进行稳定分析,分析可以在时域或频域进行。

当用计算机和现代线性系统理论分析时,常把系统线性化的微分方程组和代数方程组消去代数变量,化为状态方程形式，并广泛采用特征分析进行稳定分析.电力系统是由不同类型的发电机组、多种电力负荷、不同电压等级的电力网络等组成的十分庞大复杂的动力学系统。

其暂态过渡过程不仅包括电磁方面的过渡过程，而且还有机电方面的过渡过程。

由此可见,电力系统的数学模型是一个强非线性的高维状态方程组。

在动态稳定仿真中使用简单的电力系统模型，发电机用三阶模型表示。

二、课程主要任务本次课程主要应用P。

M. Anderson and A. A. Fouad编写的《Power System Control and Stability》一书中所引用的Western System Coordinated Council (WSCC）三机九节点系统模型。

1.系统数据其中，节点数据如下：％节点数据％节点电压电压发电机发电机负荷负荷节点％号幅值相角有功无功有功无功类型（1PQ 2PV 3平衡)N=［ 1 1。
