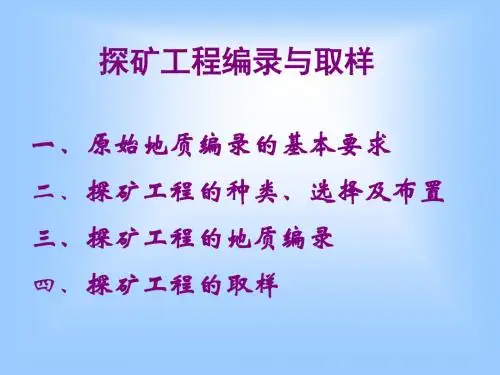

探矿工程编录与取样资料

3、编录必须在现场进行 不要搞“回忆录”，如果 搞回忆录必然会遗漏和歪曲地质现象，使地质编录 不真实，失去应有价值。
4、编录应及时 不得“算总帐”，及时编录便于掌 握地质情况，顺利开展下步工作，同时也可避免工 程坍塌造成不必要的缺失。
5、编录要认真、细致 地质编录人员必须具备良好 的职业道德素养和对工作极端认真、负责的态度， 要深入细致的观察地质现象，确保原始资料的完整、 准确。不得主观片面、粗心大意，凭空臆断，任意 取舍，更不允许弄虚作假。
3、定位：所有地质现象都要有确切位置。如矿体、 岩层位置、产状及工程座标或方位、距离等。
4、编录内容的表达要精细、准确。
如果在表达上不够精细、准确，势必造成混乱或误 解，降低原始编录的质量，一般在素描图比例尺允 许表示的范围内，尽可能表示出所有的地质现象。 某些重要的有特殊意义的地质现象如：围岩蚀变、 矿物或脉体穿插关系、构造关系等，不应受比例尺 限制，可用放大图表示。
例：Tc-12
编录壁：北西壁
0～50米 方位角75º 坡度角18º
50～85米 方位角70º 坡度角－2º
..............................
槽壁第四系覆盖层厚度一般为1～3米，各别厚达5米，主要由腐植土及大小不等的砂岩
碎块碎屑组成，......
ห้องสมุดไป่ตู้
第一层 0～35.8米 蚀变碎裂板岩
明确编录的文字描述中应注意问题
A统一描述单位、一般以不同岩性 为描述单位。对 厚度很小比例尺难表达的薄层，可合并描述。
B 探矿工程文字描述内容
原则上应符合地质观察及认识事物的顺序，一般是 先总的简介，后分别详细描述，先宏观，后微观， 由表及里，由主要到次要，先岩矿石的物理特征后 矿物组成，先岩矿石的本身外部影响。其岩矿石描 述次序大致为：岩石名称—颜色及物理特征—原生 构造—肉眼可见的结构—矿物组成—矿物赋存状态 及矿物间相互关系—风化情况—地质构造条件—与 顶底围岩关系等。

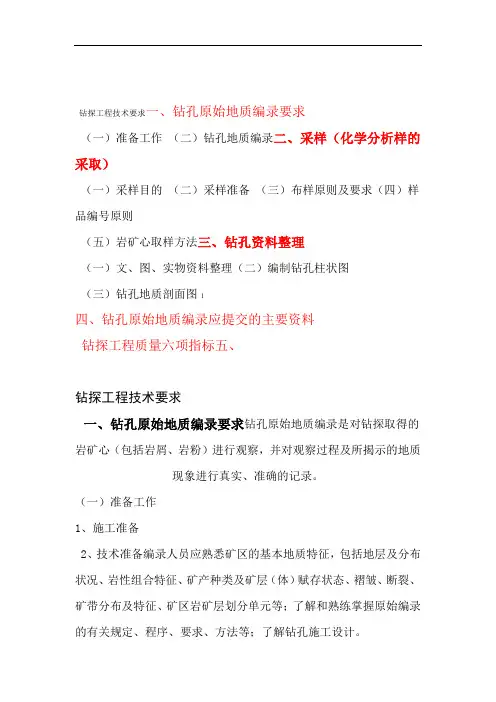

钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图1四、钻孔原始地质编录应提交的主要资料钻探工程质量六项指标五、钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。

（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。

、编写钻孔设计书A编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。

钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。

（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。

（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。

（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校2 正一次，误差±1‰）。

（6）钻孔结构及钻进方法等。

、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。

1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。

）检查岩矿心整理情况（2在施工现场，将岩心箱依井深顺序排列。

仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。

钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图四、钻孔原始地质编录应提交的主要资料五、钻探工程质量六项指标钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。

（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。

A、编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。

钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。

（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。

（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。

（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。

（6）钻孔结构及钻进方法等。

、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。

1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。

（2）检查岩矿心整理情况在施工现场，将岩心箱依井深顺序排列。

仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。

（5）提供检验与监测的条件。 •利用勘探工程布置岩土体性状、地下水和不良地质现象的监 测
2020/5/2
(2)除了深入岩体的地下工程和某些特殊工程外，大多数 工程都坐落于第四系土层或基岩风化壳上。为了工程安全、经 济和正常使用，对这一部分地质体的研究应特别详细。例如， 应按土体的成分、结构和工程性质详细划分土层，尤其是软弱 土层需给予特别的注意。风化岩体要根据其风化特性进行风化
2020/5/2
三、岩土工程勘探的手段
岩土工程勘探常用的手段有钻探工程、坑探工程及地球物
钻探和坑探工程是直接勘探手段，能较可靠地了解地下地质 情况。钻探工程是使用最广泛的一类勘探手段，普遍应用于各 类工程的勘探；由于它对一些重要的地质体或地质现象有时可 能会误判、遗漏，所以也称它为“半直接”勘探手段。坑探工 程勘探人员可以在其中观察编录，以掌握地质结构的细节；但 是重型坑探工程耗资高，勘探周期长，使用时应具经济观点。
（4）在钻进方法、钻孔结构、钻进过程中的观测编录等方 面，均有特殊的要求。如岩心采取率、分层止水、水文地质观 测、采取原状土样和软弱夹层、断层破碎带样品等要求。
2020/5/2
2020/5/2
二、岩土工程钻探的特殊要求
为了完成勘探工作的任务，岩土工程钻探有以下几项特殊 的要求：
2020/5/2
一、岩土工程勘探的任务
岩土工程勘探的任务，主要有以下各项： 1）详细研究建筑场地或建筑地段的岩土体和地质构造。
•研究各地层的岩性特征、厚度及其横向变化，按岩性详细划 分地层，尤其须注意软弱岩层的岩性及其空间分布情况； •确定天然状态下各岩土层的结构和性质； •基岩的风化深度和不同风化程度的岩石性质，划分风化带； •研究岩层的产状； •断层破碎带的位置、宽度和性质； •节理、裂隙发育程度及随深度的变化，作裂隙定量指标的统
