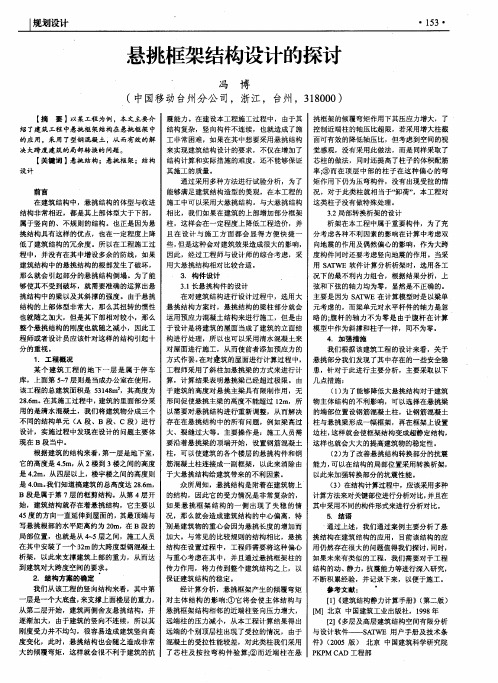

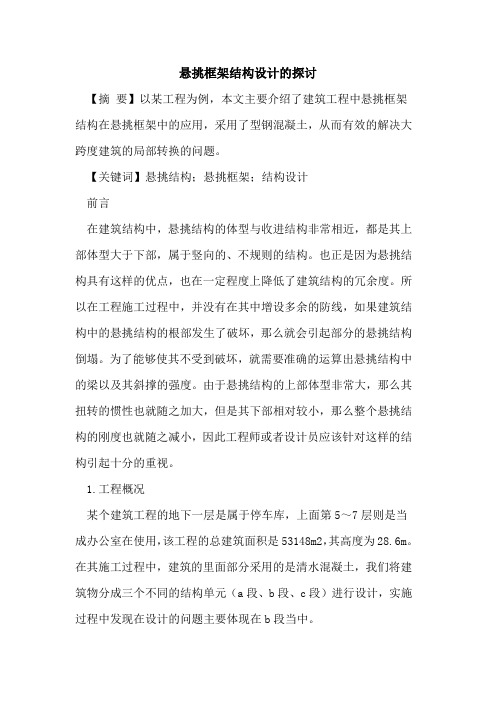

悬挑框架结构设计的探讨【摘要】以某工程为例，本文主要介绍了建筑工程中悬挑框架结构在悬挑框架中的应用，采用了型钢混凝土，从而有效的解决大跨度建筑的局部转换的问题。
【关键词】悬挑结构；悬挑框架；结构设计前言在建筑结构中，悬挑结构的体型与收进结构非常相近，都是其上部体型大于下部，属于竖向的、不规则的结构。
也正是因为悬挑结构具有这样的优点，也在一定程度上降低了建筑结构的冗余度。
所以在工程施工过程中，并没有在其中增设多余的防线，如果建筑结构中的悬挑结构的根部发生了破坏，那么就会引起部分的悬挑结构倒塌。
为了能够使其不受到破坏，就需要准确的运算出悬挑结构中的梁以及其斜撑的强度。
由于悬挑结构的上部体型非常大，那么其扭转的惯性也就随之加大，但是其下部相对较小，那么整个悬挑结构的刚度也就随之减小，因此工程师或者设计员应该针对这样的结构引起十分的重视。
1.工程概况某个建筑工程的地下一层是属于停车库，上面第5～7层则是当成办公室在使用，该工程的总建筑面积是53148m2，其高度为28.6m。
在其施工过程中，建筑的里面部分采用的是清水混凝土，我们将建筑物分成三个不同的结构单元（a段、b段、c段）进行设计，实施过程中发现在设计的问题主要体现在b段当中。
根据建筑的结构来看，第一层是地下室，它的高度是4.5m，从2楼到3楼之间的高度是4.2m，从四层以上，楼宇楼之间的高度则是4.0m。
我们知道搞建筑的总高度达28.6m，b段是属于第7层的框剪结构。
从第4层开始，建筑结构就存在着悬挑结构，它主要以45度的方向一直延伸到屋面的，其最顶端与写悬挑根部的水平距离约为20m，在b段的局部位置，也就是从4～5层之间，施工人员在其中安装了一个32m的大跨度型钢混凝土析架，以此来支撑建筑上部的重力，从而达到建筑对大跨度空间的要求。
2.结构方案的确定我们从该工程的竖向结构来看，其中第一层是一个大底盘，来支撑上面楼层的重力，从第二层开始，建筑两侧舍友悬挑结构，并逐渐加大，由于建筑的竖向不连续，所以其刚度受力并不均匀，很容易造成建筑竖向高度变化，此时，悬挑结构也会随之造成非常大的倾覆弯矩，这样就会很不利于建筑的抗震能力。
混凝土预制梁悬挑构造标准一、前言混凝土预制梁是一种常用的建筑结构构件，其悬挑结构常常用于桥梁、建筑物及其他工程中。
本文将详细说明混凝土预制梁悬挑构造的标准。
二、悬挑结构设计混凝土预制梁悬挑结构的设计应遵循以下原则：1. 悬挑长度应根据设计要求及梁的强度、刚度、稳定性等因素确定。
2. 悬挑部分应采用适当的支承方式，如悬挑臂的支承点应设在梁的中心线上，支承点应满足强度和刚度的要求。
3. 悬挑结构的几何尺寸应满足建筑设计、结构设计及使用功能的要求。
4. 悬挑部分应根据结构形式及荷载特点进行加强或加固，以确保结构的稳定性和安全性。
5. 悬挑部分的混凝土强度等级应符合相关标准和规范的要求。
三、悬挑结构施工混凝土预制梁悬挑结构的施工应遵循以下原则：1. 施工前应进行详细的计算和分析，确定悬挑部分的几何尺寸、支承方式及荷载特点等。
2. 悬挑部分的模板应按照设计要求制作，并应满足强度和刚度的要求。
3. 悬挑部分的钢筋应按照设计要求加工制作，并应符合规范和标准的要求。
4. 悬挑部分的混凝土应按照设计要求制作，并应符合相关标准和规范的要求。
5. 悬挑部分的施工应按照设计要求进行，应注意安全和质量问题，并应定期进行检查和验收。
四、悬挑结构验收混凝土预制梁悬挑结构的验收应遵循以下原则：1. 验收前应对悬挑部分进行详细的检查，包括几何尺寸、支承方式、钢筋和混凝土的质量等方面。
2. 验收时应按照相关标准和规范的要求进行，应注意安全和质量问题，并应记录验收结果。
3. 验收结果应报告建设单位，并应及时处理不合格项。
五、悬挑结构维护混凝土预制梁悬挑结构的维护应遵循以下原则：1. 维护应定期进行，包括悬挑部分的清洁、油漆保护、钢筋防锈等方面。
2. 对于发现的损坏或缺陷应及时进行处理，以确保结构的安全和稳定性。
3. 维护记录应及时进行，包括维护时间、内容、人员等方面。
六、总结本文详细说明了混凝土预制梁悬挑构造的标准，包括悬挑结构设计、施工、验收和维护等方面，应用于桥梁、建筑物及其他工程中。
高空大悬挑钢筋混凝土结构的高支模施工工法概述：高空大悬挑钢筋混凝土结构是指建筑物中悬挑部分跨度较大、高度较高的结构。
这种结构形式常见于大跨度桥梁、高层建筑、体育场馆等工程中，其施工是一个复杂且具有挑战性的任务。
为了确保结构的安全和施工的高效，高支模施工工法被广泛采用。
一、高空大悬挑钢筋混凝土结构的特点1. 悬挑部分跨度大、高度高，对施工工艺和材料要求严苛。
2. 结构承载能力强，但施工中易受外力影响，需要采取相应的措施。
3. 高空悬挑施工难度大，需要对工人进行专门培训，并采取安全保护措施。
二、高支模施工工法的优势1. 提高施工效率：高支模可以在高空中模拟出地面的支撑条件，使施工更加稳定、高效。
2. 保证施工安全：高支模的设计和施工考虑到了高空作业的特殊环境，提供了良好的安全保护。
3. 适应性强：高支模可以根据不同的结构形式和施工要求进行调整，适用于各种不同类型的高空悬挑结构。
三、高支模施工的具体步骤1. 基础准备：根据设计要求，施工前需对悬挑部分进行充分评估，确定高支模的支撑方案和施工计划。
2. 钢支撑搭设：将钢支撑架设在悬挑部分下方，确保支撑稳定。
3. 模板安装：根据结构图纸，将模板进行精确的安装和定位，确保悬挑部分模板的平整度和准确性。
4. 钢筋绑扎：根据设计要求，将钢筋按照规定的位置和数量进行绑扎，保证结构的强度和稳定性。
5. 混凝土浇筑：根据施工计划，对悬挑部分进行适时、适量的混凝土浇筑，保证结构的牢固性和耐久性。
6. 高空施工安全措施：在施工过程中，必须严格遵守高空作业的安全规范，如佩戴安全帽、安全带等，并做好施工现场的防护。
7. 支模拆除：待混凝土达到设计强度后，根据施工计划按序拆除高支模，确保结构在拆除过程中不受到影响。
四、典型案例：鸟巢体育场鸟巢体育场是北京奥运会的标志性建筑之一，其悬挑结构设计和高支模施工工法令人瞩目。
在施工过程中，为了确保结构的安全和施工的高效，采用了一系列高支模施工技术，并进行了详细的施工计划和安全保护措施。
悬挑结构的工程原理与设计方法悬挑结构是一种常见的工程结构，通常用于建筑物、桥梁、塔楼、广场和舞台等场所。
它的设计原理和方法非常关键，涉及到很多的工程技术和科学知识。
本文将深入探讨悬挑结构的工程原理和设计方法。
一、悬挑结构概述悬挑结构是指一个或多个梁、柱、板等构件在其一端支承，另一端悬空的结构。
常见的悬挑结构有桥梁、广场、雕塑、舞台和建筑物等。
它的主要特点是在一端悬挑，有较大的跨度和悬挑长度，需要高强度、高稳定性、高可靠性的结构材料和技术支持。
二、悬挑结构的设计原理1. 载荷分析悬挑结构的设计必须首先进行载荷分析。
根据实际应用场景和使用要求，确定所承受的荷载特点、荷载位置和荷载大小等参数。
在这个过程中，必须考虑到静荷载、动荷载、地震荷载、风荷载等多种复杂因素，确保设计的结构能够承受各种复杂的力学环境。
2. 结构分析悬挑结构的设计还涉及到结构分析。
在这个过程中，必须考虑到悬挑荷载的承受能力、结构的强度、稳定性和刚度等因素。
通过结构分析，可以得到结构的内力和应力分布，为设计提供了科学依据。
3. 选择合适的材料悬挑结构的设计需要选择合适的材料。
通常选择的材料有钢筋混凝土、钢结构、木结构等，根据实际情况选择合适的材料。
要保证材料的强度、稳定性和耐久性，在荷载和环境的作用下能够保证结构的安全、可靠和长久使用等。
4. 设计稳定性悬挑结构的设计还需要考虑其稳定性。
在使用中会受到某些不利的因素影响，如温度变化、施工误差和地震等。
因此，必须考虑悬挑构件的整体稳定性和局部稳定性，保证结构在使用过程中不发生位移、振动等不稳定现象。
三、悬挑结构设计方法1. 悬挑桥梁悬挑桥梁是悬挑结构中的一种常见形式。
它的设计方法通常包括以下几个步骤：首先进行桥梁的基本设计，确定跨度、悬挑长度、载荷等参数；然后进行桥面板的设计，包括板的宽度、厚度、型式和预应力设计等；接着进行主梁的设计，包括主梁尺寸、材料、强度和稳定性等；最后进行连接构件的设计，包括悬臂物和支持物的连接设计等。
悬挑架施工方案(2)悬挑架是建筑结构中常见的一种构件，它通过悬挑的方式支撑建筑物的一部分结构。
在进行悬挑架的施工时，需要考虑到各种因素，包括材料选择、施工工艺、安全措施等。
本文将介绍悬挑架施工方案中的一些关键步骤和注意事项。
1. 施工前准备在开始悬挑架的施工前，首先需要进行全面的施工准备工作。
这包括对施工现场进行清理、测量和标记，确保施工现场的平整和安全。
同时，还需要准备好所需的材料和工具，确保施工过程的顺利进行。
2. 材料选择悬挑架的材料选择至关重要，它直接影响到悬挑架的承载能力和稳定性。
一般来说，悬挑架常使用钢材、混凝土等材料，这些材料具有较高的强度和耐久性，能够满足悬挑架的工程要求。
3. 施工工艺悬挑架的施工工艺需要经过精心设计和计划。
在进行悬挑架的安装时，需要采取适当的支撑和固定措施，确保悬挑架能够稳固地悬挂在建筑物上。
此外，在施工过程中需要注意施工顺序和步骤，确保施工的质量和安全。
4. 安全措施悬挑架施工过程中，安全第一是至关重要的。
施工人员需要戴好安全帽、安全带等个人防护装备，确保自己的安全。
同时，还需要设置警示标志和隔离设施，告知施工现场的危险区域，确保过往人员的安全。
5. 施工验收悬挑架施工完成后，需要进行严格的验收工作。
通过对悬挑架的外观、尺寸、材料等方面进行检查，确保悬挑架符合相关的技术标准和要求。
同时，还需要进行荷载试验和稳定性评估，确保悬挑架的安全和可靠性。
在悬挑架的施工过程中，需要严格按照设计规范和施工方案进行操作，确保悬挑架的质量和安全。
只有通过科学的施工方案和严格的施工管理，才能有效地完成悬挑架的施工工程，为建筑物的结构稳定和安全提供保障。
某高层混凝土大悬挑结构设计与施工的探讨摘要：高空悬挑结构由于所处位置的重要性以及悬挑结构发生破坏时的不可挽回性，是整个工程重中之重，本文通过工程实例介绍了高空、大跨度悬挑混凝土结构的方案选择以及施工措施，本工程具体阐述了在安全、适用、经济、合理的条件下，实现了建筑师追求的建筑效果。
关键词：高空大悬挑结构；型钢混凝土梁；钢桁架Discussion on design and construction of alarge High-rise cantilever structureAbstract: High-rise cantilever structure is important in the project due to the important position and its irretrievability once damaged.This paper introduces the structure designs choices and construction measures of High-rise cantilever concrete structure through a construction project, realized the construction effect in the project security、application、economic、reasonable conditions.Keywords: High-rise cantilever structure；steel reinforced concrete；steel truss前言随着经济的发展和社会的进步，人们对建筑物的美观和功能要求越来越高，各种平面和立面不规则的建筑物越来越多，给结构设计工程师们提出了许多新的问题以满足建筑师们的奇思异想。
在这些标新立异的建筑中，大悬挑结构经常被采用。
