建筑电气工程施工试验记录资料

（2）根据规范要求，电缆线路应使用1000V兆欧表，且阻值不得低于1MΩ。
（3）根据《电气设备交接试验标准》（GB50150）中规定，测量电机转子绕 组的绝缘电阻时，当转子绕组额定电压为200V以上，采用2500V兆欧表；200V以 下，应采用1000V兆欧表。
4、其他要求绝缘电阻测试的项目 （1）成套灯具应对其绝缘电阻进行现场抽样检测，绝缘电阻值不小于2MΩ。 （2）开关、插座应进行现场抽样检测，绝缘电阻值不小于5MΩ。 （3）封闭母线组对接续前应进行绝缘电阻测试，绝缘电阻值大于20MΩ。 （4）电缆在穿管或桥架内敷设前应进行绝缘电阻测试，绝缘电阻值应合格 （未标注合格电阻值）。
2、填写说明
（1）表格中凡需填空的地方，实际已发生的，如实填写；未发生的，则在 空白处划“/”。
（2）签字栏内签字齐全。 3、补充说明
（1）新建工程一般是以基础底板做为自然接地装置，较复杂的楼座基础， 不容易在表中画出示意图，这种情况的接地装置平面示意图，可利用施工图中 的接地装置平面图做为附图，附在此表后面。
2、填写说明 （1）工程名称：与施工图纸标签栏内名称相一致。 （2）测试日期：实际测试日期。 （3）计量单位：MΩ（兆欧）。 （4）天气情况：测试当天的天气情况。 （5）仪表型号：测试所使用的绝缘电阻测试仪的型号。 （6）电压：所使用的绝缘电阻测试仪的电压。 （7）气温：测试当日气温。 （8）层数.路别.名称.编号：配电箱名称及配电箱内路别编号。 （9）测试结论：经测试合格后，做出合格结论。（经测试，由***配电箱引 出的**回路绝缘良好，符合设计要求和施工质量验收规范规定） （10）签字栏内签字齐全。
3、附：北京地区接地电阻季节系数表：
月份
1
2
3
4
5
6
7
8
9
10
11
12
季节 系数
1.05
1.05
1
1.6
1.9
2Βιβλιοθήκη Baidu
2.2
2.25
1.6
1.55 1.55 1.35
注：如设计或所在地有要求时，还要参考设计要求或所在地的接地电阻 季节系数。
二、电气接地装置隐检与平面示意图表（表C6-24）
1、电气接地装置隐检与平面示意图表要求 （1）电气接地装置隐检与平面示意图表应由监理（建设）单位及施工单位 共同进行检查。 （2）检验日期应与电气接地电阻测试记录日期一致。（避雷接闪器安装完 成，整个防雷接地系统连成回路后的测试日期） （3）绘制接地装置平面示意图时，应把建筑物轴线、各测试点的位置及阻 值标出。
3、绝缘电阻测试仪表的确定

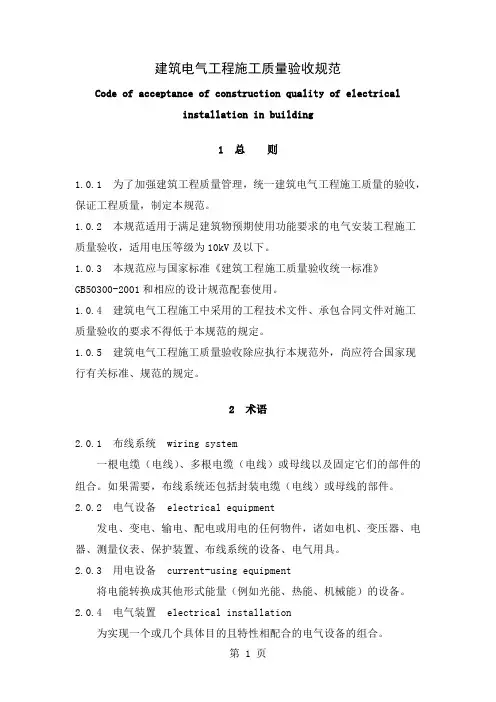

（1）根据《电气设备交接试验标准》（GB50150）中规定，3000V以下至 500V的电气设备或回路，采用1000V兆欧表。由于《建筑电气工程施工质量验收 规范》（GB50303-2002）中明确低压电线、电缆额定电压为450/750V，所以应 使用1000V兆欧表，且阻值不得低于0.5 MΩ。
2、填写说明 （1）工程名称：与施工图纸标签栏内名称相一致。 （2）测试日期：实际测试日期。 （3）仪表型号：测试所使用的接地电阻测试仪的型号。 （4）天气情况：测试当天的天气情况。 （5）接地类型：根据施工图纸标注的接地类型填写。 （6）设计要求：根据施工图纸中的设计值进行填写。 （7）测试结论：用实际测量值乘以季节系数后得到的计算值，符合设计要 求和施工质量验收规范规定。 （8）签字栏内签字齐全。
（2）电气器具通电安全检查记录应由施工单位的专业技术负责人、专业质 检员、专业工长参加。
3、填写说明
（1）检查正确、符合要求时填写“√”，繁殖则填写“X”。当检查不符合要求时， 应进行修复，并在检查结论中说明修复结果。

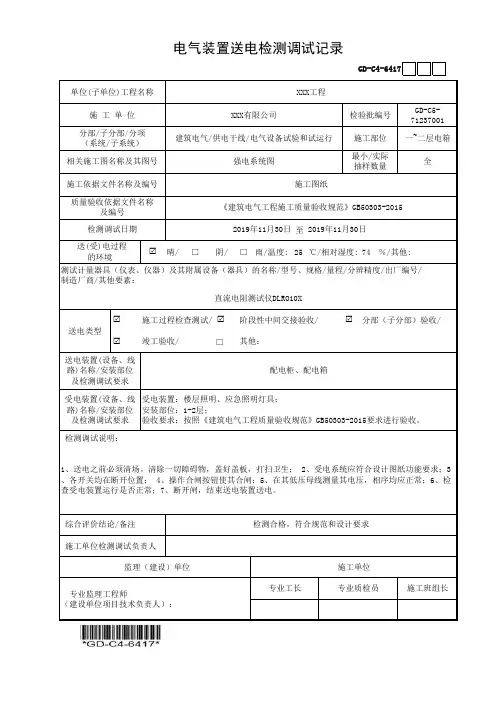

五、电气设备空载时运行记录（表C6-27）
1、电气设备空载时运行的要求
（1）试运行前，相关电气设备和线路的各项试验应合格。 （2）成套配电柜（箱）的运行电压、电流应正常，各种仪表指示正常。 （3）电动机应通电，检查转向和机械转动有无异常情况；可空载试运行的 电动机，时间一般为2h，每一小时记录一次空载电流、相电压（相电压）共记 录3次，且检查机身和轴承的温升。（用万用表交流电压档测量电压、用钳形电 流表测量电流、用红外线测温仪测量机身和轴承温度）
建筑电气工程施工试验记录 2015年1月
一、电气接地电阻测试记录（表C6-23）
1、电气接地电阻测试要求 （1）防雷接地系统测试：要分两次进行测试，接地装置施工完成时进行测试； 避雷接闪器安装完成，整个防雷接地系统连成回路再进行测试。两次都要进行 记录并存档。 （2）测试接地装置的接地电阻值必须符合设计要求。测试时应有专业监理工程 师旁站，共同确认。 （3）接地电阻测试仪器应在检定有效期内。

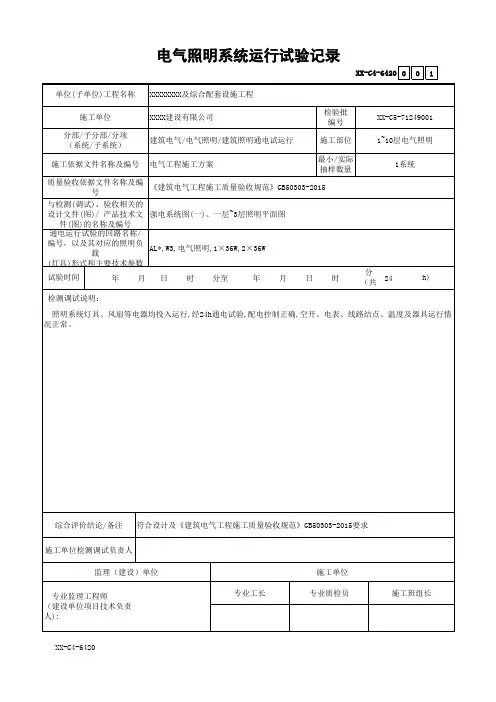

四、电气器具通电安全检查记录（表C6-26）
1、电气器具通电安全检查是保证照明灯具、开关、插座等能够达到安全使 用的重要措施，也是对电气设备调整试验内容的补充。
2、电气器具通电安全检查要求
（1）电气器具在安装完成后，按层、按部位（户）进行通电检查，并做记 录。内容包括接线情况、电气器具开关情况等、电气器具应全书进行通电安全 检查。
（4）电气设备空载试运行应由监理（建设）及施工单位共同进行检查。
2、交流电动机调试应注意的事项
（1）交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产 品技术条件要求；
（2）连续启动两次的时间间隔不应小于5分钟，再次启动应在电动机冷却至 常温下；
（2）如果是原有接地装置经测试接地电阻值不合格，需要做补充接地装置， 补充的接地装置也要做隐检平面示意图。
三、电气绝缘电阻测试记录（表C6-25）
1、电气绝缘电阻测试要求 （1）电气绝缘电阻测试主要包括电气设备和动力、照明线路及其他必须摇 测绝缘电阻的测试，电气绝缘电阻检测仪器应在检定有效期内。 （2）电气设备、线路的绝缘电阻测试应按系统、层段、回路进行，不得遗 漏。 （3）线路的相间、相对零、零对PE间均应进行测试。 （4）管内穿线分项工程验收前和单位工程质量竣工验收期，应分别按系统、 层段、回路进行测试（即两次绝艳电阻测试）。 （5）电气绝缘电阻测试记录应由监理（建设）单位共同进行检查。
