碗扣式钢管脚手架施工方案(1)一、施工准备工作1.1 概述在进行碗扣式钢管脚手架的施工前，需要做好全面的准备工作，确保施工过程安全、顺利进行。
1.2 施工前准备1.明确施工方案及工艺流程。
2.准备好施工所需的设备、工具和材料。
3.对施工现场进行全面的检查和清理，确保施工区域干净整洁，没有障碍物。
4.特别注意施工现场的地基情况，确保地基承载能力满足脚手架施工要求。
5.制定好安全管理措施和施工计划。
二、脚手架组装和安装2.1 物料准备1.准备好碗扣式钢管脚手架所需的各种构件，包括钢管、连接件、扣件等。
2.对所有材料进行检查，确保质量合格，无损坏。
2.2 碗扣式钢管脚手架的组装1.按照设计要求，首先组装脚手架的基础部分，确保基础牢固稳定。
2.按照设计图纸逐层组装脚手架的立柱和横梁，确保连接紧密、结构稳固。
3.定期检查脚手架的承重能力，确保安全使用。
2.3 安全注意事项1.搭建过程中，严格按照设计要求和操作规程进行，不得随意更改或省略构件。
2.在搭建过程中，加强现场管理，保持工地秩序。
3.确保所有作业人员都具备相关证书或培训经历，实施安全生产。
三、施工质量验收3.1 施工验收标准1.对碗扣式钢管脚手架的组装进行全面检查，确保脚手架结构牢固、稳定。
2.对施工过程中的安全措施和管理情况进行评估。
3.严格按照相关标准和要求进行验收，确保施工质量符合规定。
3.2 施工质量管理1.设立专门的质量管理岗位，对施工过程进行监督和检查。
2.建立质量档案，记录施工过程中的关键节点和质量检查结果。
3.定期对施工质量进行评估，及时发现和解决问题。
四、施工后清理4.1 清理工作1.在脚手架施工完成后，及时清理施工现场和周边环境，确保整洁。
2.对未使用的材料和工具进行妥善存放，避免浪费和损坏。
3.对脚手架进行全面检查，确认没有遗漏或损坏，做好保养工作。
4.2 环保处理1.对施工现场产生的废弃物进行分类处理，保护环境。
2.确保施工现场不留下任何垃圾和污染，确保施工场地的清洁和整洁。
模板工程施工方案(碗扣式脚手架)一、施工前准备在进行碗扣式脚手架的搭建施工前，需做好以下准备工作： 1. 确认施工区域的搭建方案与设计图纸是否一致。
2. 检查施工现场的地基情况，确保承重能力满足要求。
3. 准备施工所需的材料和工具，并做好库存管理和记录。
二、脚手架搭建流程2.1 钢管切割和组装1.根据设计图纸的要求，将标准尺寸的钢管进行切割处理。
2.将切好的钢管按照设计要求进行组装，注意连接处的牢固性和稳定性。
3.确保所有的连接螺栓和螺母拧紧，以提高整体的结构强度。
2.2 碗扣和横向杆安装1.将准备好的碗扣按照规格要求安装到钢管上，确保连接紧固。
2.安装横向杆，保持水平并与立杆连接固定，组装出整体稳定的脚手架结构。
2.3 平台架设1.将平台板逐层搭设在横向杆上，保证平整度和承载能力。
2.设置好安全防护措施，如扶手和脚手板等，确保施工人员的安全。
三、施工验收与安全措施3.1 完工验收1.在搭建完成后，对整体脚手架结构进行检查和验收，确保符合设计要求。
2.进行荷载试验，检查整体结构的稳定性和承载能力。
3.2 安全措施1.施工人员必须穿戴好安全帽、安全靴等防护用具。
2.在搭建过程中必须有专人负责安全监督，防止意外事故的发生。
3.施工施工结束后，对脚手架进行定期检查和维护，确保整体结构的稳定性。
四、施工结束完成碗扣式脚手架的搭建后，进行最终的整体验收和结算工作。
随后拆除脚手架，进行整体清理和收尾工作，确保施工现场的整洁和安全。
以上为模板工程施工方案(碗扣式脚手架)的搭建流程及安全措施，希望能为施工人员提供参考与指导。

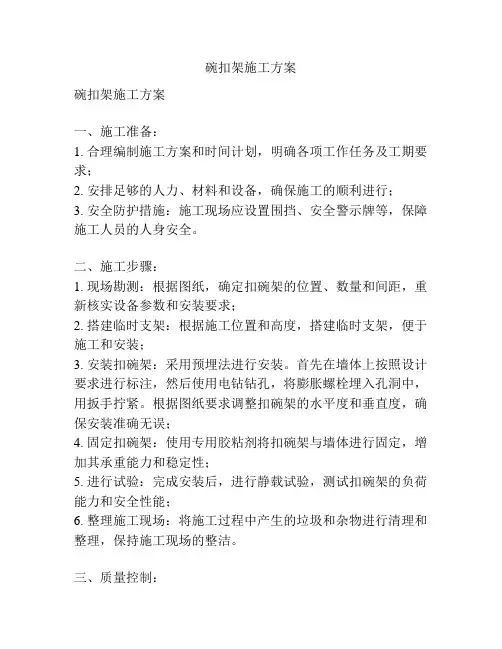

碗扣架施工方案碗扣架施工方案一、施工准备：1. 合理编制施工方案和时间计划，明确各项工作任务及工期要求；2. 安排足够的人力、材料和设备，确保施工的顺利进行；3. 安全防护措施：施工现场应设置围挡、安全警示牌等，保障施工人员的人身安全。
二、施工步骤：1. 现场勘测：根据图纸，确定扣碗架的位置、数量和间距，重新核实设备参数和安装要求；2. 搭建临时支架：根据施工位置和高度，搭建临时支架，便于施工和安装；3. 安装扣碗架：采用预埋法进行安装。
首先在墙体上按照设计要求进行标注，然后使用电钻钻孔，将膨胀螺栓埋入孔洞中，用扳手拧紧。
根据图纸要求调整扣碗架的水平度和垂直度，确保安装准确无误；4. 固定扣碗架：使用专用胶粘剂将扣碗架与墙体进行固定，增加其承重能力和稳定性；5. 进行试验：完成安装后，进行静载试验，测试扣碗架的负荷能力和安全性能；6. 整理施工现场：将施工过程中产生的垃圾和杂物进行清理和整理，保持施工现场的整洁。
三、质量控制：1. 施工人员要持证上岗，具有相关的专业知识和技能，并定期召开安全教育和技术培训，提高工作质量和安全意识；2. 严格按照设计要求和施工规范进行施工，确保扣碗架的安装质量；3. 定期进行质量抽查和检验，对施工过程中可能存在的质量问题进行及时处理，确保施工的质量和安全；4. 完成施工后，对扣碗架进行全面检查和验收，保证施工质量符合设计要求。
四、安全预防：1. 施工现场要设置警示标志，并指定专人负责现场的安全管理，确保施工安全；2. 使用安全防护设备，如安全帽、安全绳等，加强对施工人员的安全教育和培训；3. 严格遵守安全操作规程，如电线敷设规范、高空作业法等，防止意外事故的发生；4. 施工现场要常备急救箱和安全疏散通道，提前做好应急预案，确保施工过程中的安全。
五、环境保护：1. 施工过程中要注意保护环境，避免对周围环境和居民的影响；2. 合理利用施工材料，减少材料的浪费和污染源的产生；3. 合理安排施工作业时间，避免对周围居民生活和工作的影响；4. 施工结束后，对施工现场进行清理，恢复原貌，并清理施工所产生的废弃物。

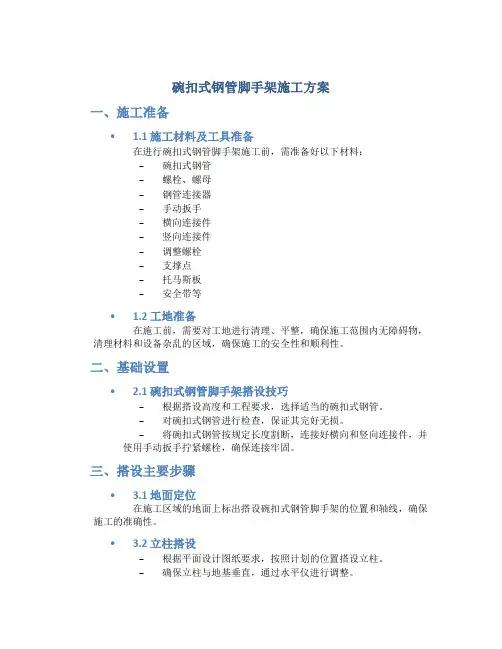

碗扣式钢管脚手架施工方案一、施工准备• 1.1 施工材料及工具准备在进行碗扣式钢管脚手架施工前，需准备好以下材料：–碗扣式钢管–螺栓、螺母–钢管连接器–手动扳手–横向连接件–竖向连接件–调整螺栓–支撑点–托马斯板–安全带等• 1.2 工地准备在施工前，需要对工地进行清理、平整，确保施工范围内无障碍物，清理材料和设备杂乱的区域，确保施工的安全性和顺利性。
二、基础设置• 2.1 碗扣式钢管脚手架搭设技巧–根据搭设高度和工程要求，选择适当的碗扣式钢管。
–对碗扣式钢管进行检查，保证其完好无损。
–将碗扣式钢管按规定长度割断，连接好横向和竖向连接件，并使用手动扳手拧紧螺栓，确保连接牢固。
三、搭设主要步骤• 3.1 地面定位在施工区域的地面上标出搭设碗扣式钢管脚手架的位置和轴线，确保施工的准确性。
• 3.2 立柱搭设–根据平面设计图纸要求，按照计划的位置搭设立柱。
–确保立柱与地基垂直，通过水平仪进行调整。
–使用调整螺栓调整立柱的垂直度。
• 3.3 横梁搭设–在立柱上安装固定横梁的横向连接件。
–将横梁放置在横向连接件上，并用螺栓和螺母加固。
• 3.4 横向连接–横向连接梁的连接需确保梁端在平面上呈横向的缓坡。
–使用支撑点稳固梁体，确保梁体水平。
四、验收和安全• 4.1 碗扣式钢管脚手架施工验收完成搭设后，需要进行全面检查，确认碗扣式钢管脚手架搭设符合设计要求，连接件牢固无松动，确保施工安全。
• 4.2 施工安全在使用碗扣式钢管脚手架施工期间，工人需佩戴安全带，严格按照操作规程操作，注意施工安全，确保施工人员安全。
五、施工总结在碗扣式钢管脚手架施工过程中，施工人员需遵循施工方案步骤，配合团队完成搭设工作，定期检查维护脚手架，确保安全稳定。
同时，施工单位需加强施工现场管理，做好施工计划和安全意识培训，确保施工质量。

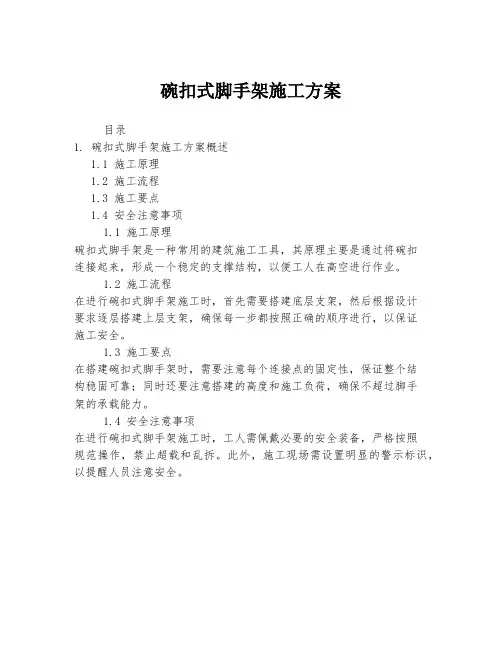

碗扣式脚手架施工方案
目录
1. 碗扣式脚手架施工方案概述
1.1 施工原理
1.2 施工流程
1.3 施工要点
1.4 安全注意事项
1.1 施工原理
碗扣式脚手架是一种常用的建筑施工工具，其原理主要是通过将碗扣
连接起来，形成一个稳定的支撑结构，以便工人在高空进行作业。
1.2 施工流程
在进行碗扣式脚手架施工时，首先需要搭建底层支架，然后根据设计
要求逐层搭建上层支架，确保每一步都按照正确的顺序进行，以保证
施工安全。
1.3 施工要点
在搭建碗扣式脚手架时，需要注意每个连接点的固定性，保证整个结
构稳固可靠；同时还要注意搭建的高度和施工负荷，确保不超过脚手
架的承载能力。
1.4 安全注意事项
在进行碗扣式脚手架施工时，工人需佩戴必要的安全装备，严格按照
规范操作，禁止超载和乱拆。
此外，施工现场需设置明显的警示标识，以提醒人员注意安全。

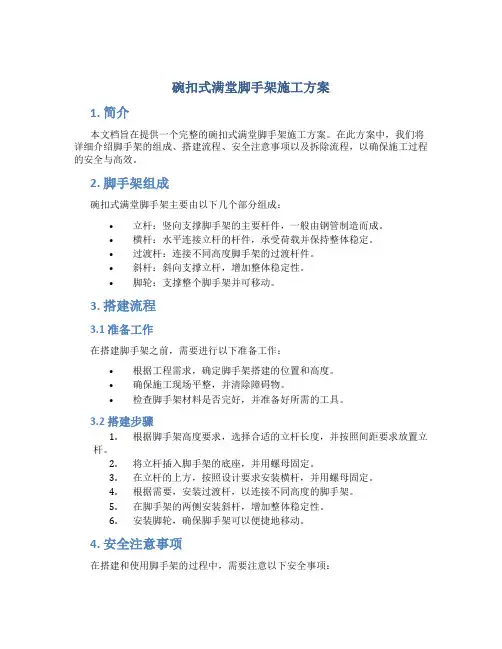

碗扣式满堂脚手架施工方案1. 简介本文档旨在提供一个完整的碗扣式满堂脚手架施工方案。
在此方案中，我们将详细介绍脚手架的组成、搭建流程、安全注意事项以及拆除流程，以确保施工过程的安全与高效。
2. 脚手架组成碗扣式满堂脚手架主要由以下几个部分组成：•立杆：竖向支撑脚手架的主要杆件，一般由钢管制造而成。
•横杆：水平连接立杆的杆件，承受荷载并保持整体稳定。
•过渡杆：连接不同高度脚手架的过渡杆件。
•斜杆：斜向支撑立杆，增加整体稳定性。
•脚轮：支撑整个脚手架并可移动。
3. 搭建流程3.1 准备工作在搭建脚手架之前，需要进行以下准备工作：•根据工程需求，确定脚手架搭建的位置和高度。
•确保施工现场平整，并清除障碍物。
•检查脚手架材料是否完好，并准备好所需的工具。
3.2 搭建步骤1.根据脚手架高度要求，选择合适的立杆长度，并按照间距要求放置立杆。
2.将立杆插入脚手架的底座，并用螺母固定。
3.在立杆的上方，按照设计要求安装横杆，并用螺母固定。
4.根据需要，安装过渡杆，以连接不同高度的脚手架。
5.在脚手架的两侧安装斜杆，增加整体稳定性。
6.安装脚轮，确保脚手架可以便捷地移动。
4. 安全注意事项在搭建和使用脚手架的过程中，需要注意以下安全事项：•确保脚手架材料的质量合格，并在使用前进行检查。
•在搭建脚手架前，要先制定详细的施工计划，包括搭建、使用和拆除的各个环节。
•在脚手架上工作时，要佩戴适当的防护用品，如安全带和安全帽。
•确保脚手架的坚固性和稳定性，不得搭建在不稳定的地面上。
•在使用脚手架的过程中，要随时检查脚手架的稳定性，如发现问题要及时修复。
•禁止超负荷使用脚手架，确保施工过程中的安全。
5. 拆除流程脚手架使用完毕后，需要按照以下流程进行拆除：1.将脚手架上的所有工具和材料清理干净。
2.从脚手架的最高层开始依次拆除横杆、斜杆和过渡杆。
3.拆除完毕后，将立杆从底座中取出，确保脚手架完全拆除。
4.拆除过程中，要注意安全，防止工具和材料掉落。

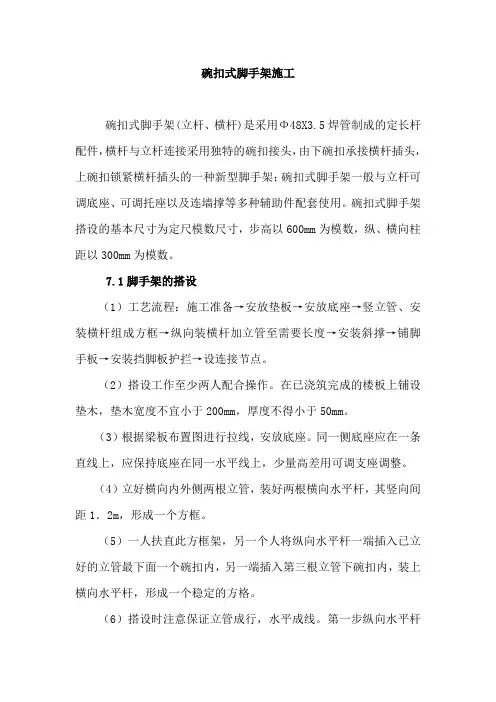

碗扣式脚手架施工碗扣式脚手架(立杆、横杆)是采用Φ48X3.5焊管制成的定长杆配件，横杆与立杆连接采用独特的碗扣接头，由下碗扣承接横杆插头，上碗扣锁紧横杆插头的一种新型脚手架；碗扣式脚手架一般与立杆可调底座、可调托座以及连墙撑等多种辅助件配套使用。
碗扣式脚手架搭设的基本尺寸为定尺模数尺寸，步高以600mm为模数，纵、横向柱距以300mm为模数。
7.1脚手架的搭设（1）工艺流程：施工准备→安放垫板→安放底座→竖立管、安装横杆组成方框→纵向装横杆加立管至需要长度→安装斜撑→铺脚手板→安装挡脚板护拦→设连接节点。
（2）搭设工作至少两人配合操作。
在已浇筑完成的楼板上铺设垫木，垫木宽度不宜小于200mm，厚度不得小于50mm。
（3）根据梁板布置图进行拉线，安放底座。
同一侧底座应在一条直线上，应保持底座在同一水平线上，少量高差用可调支座调整。
（4）立好横向内外侧两根立管，装好两根横向水平杆，其竖向间距1．2m，形成一个方框。
（5）一人扶直此方框架，另一个人将纵向水平杆一端插入已立好的立管最下面一个碗扣内，另一端插入第三根立管下碗扣内，装上横向水平杆，形成一个稳定的方格。
（6）搭设时注意保证立管成行，水平成线。
第一步纵向水平杆应拉线或用水准仪找平。
（7）水平杆叶片插入立管下碗扣时，应检查叶片是否紧贴立管，而后将上碗扣套入所有的叶片，用手锤将上碗扣顺时针方向打击，使上碗扣螺栓台阶在定位销下固定。
7.2脚手架的拆除（1）根据上层梁板混凝土同条件养护试块强度值，按规范要求决定脚手架拆除时间。
（2）当混凝土强度达到设计强度的50％以上时，可敲击早拆柱头，提前拆除横楞和模板，而柱头顶板仍然支顶着现浇楼板，直到混凝土强度达到符合规范允许拆模数值为止。
（3）脚手架拆除按搭设时相反顺序进行，所有杆件严禁抛掷，应用绳索吊下，轻卸、平放，分类堆齐。

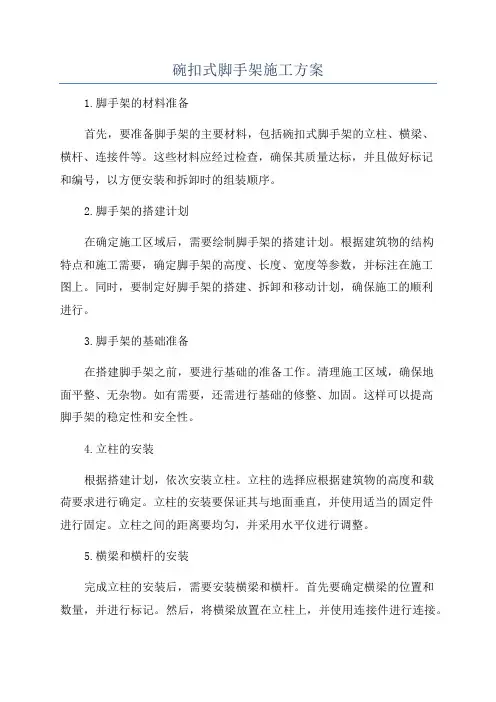

碗扣式脚手架施工方案1.脚手架的材料准备首先，要准备脚手架的主要材料，包括碗扣式脚手架的立柱、横梁、横杆、连接件等。
这些材料应经过检查，确保其质量达标，并且做好标记和编号，以方便安装和拆卸时的组装顺序。
2.脚手架的搭建计划在确定施工区域后，需要绘制脚手架的搭建计划。
根据建筑物的结构特点和施工需要，确定脚手架的高度、长度、宽度等参数，并标注在施工图上。
同时，要制定好脚手架的搭建、拆卸和移动计划，确保施工的顺利进行。
3.脚手架的基础准备在搭建脚手架之前，要进行基础的准备工作。
清理施工区域，确保地面平整、无杂物。
如有需要，还需进行基础的修整、加固。
这样可以提高脚手架的稳定性和安全性。
4.立柱的安装根据搭建计划，依次安装立柱。
立柱的选择应根据建筑物的高度和载荷要求进行确定。
立柱的安装要保证其与地面垂直，并使用适当的固定件进行固定。
立柱之间的距离要均匀，并采用水平仪进行调整。
5.横梁和横杆的安装完成立柱的安装后，需要安装横梁和横杆。
首先要确定横梁的位置和数量，并进行标记。
然后，将横梁放置在立柱上，并使用连接件进行连接。
最后，安装横杆，将其与横梁连接。
横梁和横杆的安装要保证其与立柱垂直，并使用固定件进行固定。
6.安全设施的设置在脚手架搭建完成后，需要设置一些必要的安全设施，以保障施工人员的安全。
例如，设置安全网、防护栏杆、防滑垫等。
安全设施的设置要符合相关的安全规定和标准，并经过检查和确认。
7.定期检查和维护在使用脚手架过程中，要定期进行检查和维护，确保其稳定性和安全性。
检查时要注意立柱、梁、杆的连接是否牢固，有无松动或损坏。
检查安全设施是否完好，有无划伤或破损。
如发现问题，要及时进行修复或更换。
总结起来，搭建碗扣式脚手架的施工方案包括材料准备、搭建计划、基础准备、立柱安装、横梁和横杆安装、安全设施设置以及定期检查和维护。
这个方案可以确保脚手架搭建的安全、稳定和高效。
在施工过程中，要严格按照方案进行操作，并且加强监督和管理，以确保施工的顺利进行。
盘扣式脚手架施工方案〔通用6篇〕盘扣式脚手架施工方案11、立杆应座落在坚实的根底上，立杆底部设底座，座下铺2.5m某0.3m某0.05m厚木板。
2、根据《建筑施工扣件式钢管脚手架平安技术标准》中表6.1.1-1之规定，采用立杆横距1.05米，步距为1.8米，立杆纵距1.8米，连墙件的设置为二步三跨；3、纵向水平杆、横向水平杆、竹笆的设置；3.1纵向水平杆设置在立杆内侧，其长度大于3跨；均与横向水平杆扣接；3.2纵向水平杆均采用对接，且两根相邻纵向水平杆的接头不允许设置在同步或同跨内，不一样步或不一样跨两个相邻接头在水平方向错开的距离为小于500mm，各接头中心至最近主接点的距离小于纵距的13；3.3主接点处必须设置一根横向水平杆，用直角扣件扣接且严禁撤除。
主节点处两个直角扣件扣接且严禁撤除。
因本工程采用竹笆脚手板，所以，横向水平杆应直接扣接在立杆上，且应增设2根纵向水平杆，等间距布置；3.4施工层竹笆应满铺，四个角用铁丝与纵向水平杆绑扎牢固；4、立杆的设置；4.1每根立杆底部应设置底座或垫板；4.2纵向扫地杆应处于横向扫地杆的上方，均与立杆扣接，扫地杆距地面为150mm；4.3立杆在顶层采用搭接，搭接长度为1.2米，采用两个回转扣件固定，且高出建筑物檐口1.5米，下方均采用对接，节点布置同纵向水平杆节点要求；5、连墙件的设置；5.1连墙件选用软拉配合顶撑x作，尺寸为5.4某3.6，覆盖面积为19.44平方米，贴合“标准〞中表6.4.1的要求；5.2拉结点必须靠近立杆设置，距离不应大于300mm，同时，应从底部第一步纵向水平杆开始设置；5.3拉筋应呈水平方向设置，配合顶撑使用，实际x作应先定后拉；6、剪刀撑的设置；6.1剪刀撑按表6.6.2中要求选用连接6根立杆，由拐角处开始，沿全高度布置，每组剪刀撑的净间距小于15米，杆件连接采用搭接，两断各用一组扣件，距离末端100mm；6.2无法搭设剪刀撑的位置需设置“之〞字形斜撑；盘扣式脚手架施工方案2根据业主提出的要求，结合本工程的特点及工期、质量等要求，外墙脚手架采用全封闭式钢管脚手架。
第1篇一、工程概况1. 工程名称：XX项目建筑工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米，建筑高度XX米。
4. 施工单位：XX建筑工程有限公司5. 施工时间：XX年XX月XX日至XX年XX月XX日二、施工方案概述1. 施工目的：为确保建筑工程施工安全，提高施工效率，根据《建筑工程安全生产管理条例》和《建筑施工脚手架安全技术规范》等相关规定，制定本施工方案。
2. 施工内容：盘扣式脚手架的搭设、使用、拆除及维护。
3. 施工原则：安全第一、预防为主、综合治理。
三、施工准备1. 技术准备（1）熟悉工程图纸，了解工程结构及施工要求。
（2）学习并掌握盘扣式脚手架的搭设、使用、拆除及维护技术。
（3）编制详细的施工方案，明确施工流程、安全措施及质量控制要点。
2. 材料准备（1）盘扣式脚手架杆件：立杆、横杆、斜杆、剪刀撑等。
（2）连接件：扣件、销轴、锁销等。
（3）安全防护用品：安全带、安全网、安全帽等。
（4）其他材料：垫板、脚手板、防护栏杆等。
3. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行安全技术培训，提高安全意识。
（3）配备专业技术人员，负责施工过程中的技术指导和监督。
四、施工流程1. 施工前准备（1）现场勘察，确定脚手架搭设位置及范围。
（2）清理施工场地，确保场地平整、坚实。
（3）检查材料、设备，确保符合要求。
2. 脚手架搭设（1）基础处理：根据实际情况，选择合适的支承方式，确保脚手架基础稳固。
（2）立杆搭设：按照设计要求，逐根立杆进行搭设，确保垂直度。
（3）横杆、斜杆搭设：在立杆上安装横杆、斜杆，确保连接牢固。
（4）剪刀撑搭设：在脚手架四周设置剪刀撑，提高整体稳定性。
（5）脚手板铺设：在脚手架上铺设脚手板，确保平整、牢固。
（6）安全防护：设置防护栏杆、安全网等，确保施工安全。
3. 脚手架使用（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁攀登、跳跃、翻越脚手架。
白佛村改造（S1、S2、S3地块）S3部分地下车库（超力8800）碗扣件式钢管脚手架施工方案批准：审核：编制：河北超力建筑工程集团有限公司二〇一六年三月二十三日目录1．编制依据 (3)2．工程概况 (3)3．施工布署 (4)4．施工准备 (4)5．碗扣式钢管脚手架搭设 (5)6．碗扣式钢管脚手架拆除 (5)7．质量保证措施 (6)8. 安全保证措施 (6)9. 文明施工保证措施 (8)10．模板支架计算书 (8)10.1模板面板计算 (9)10.2模板支撑木方的计算 (10)10.3扣件抗滑移的计算 (11)10.4模板支架荷载标准值(立杆轴力) (11)10.5立杆的稳定性计算 (12)10.6楼板强度的计算 (12)11 冬雨季安全措施 (13)11.1冬季安全措施 (13)1．编制依据1.1《白佛改造工程施工组织设计》。
1.2 白佛改造（S1、S2、S3地块）S3部分地下车库（超力8800㎡）工程地下车库施工图2．工程概况2.1工程名称：白佛改造2.2建筑地点：本工程为河北宏拓房地产开发有限公司开发建设的项目，建设地点为石家庄市长安区，东临京珠高速公路，西临银龙小区，东临和平东路，南临白佛旧村，由河北九易庄宸工程设计有限公司设计，河北超力建筑工程集团有限公司承建。
本工程为钢筋混凝土剪力墙结构，抗震等级三级，抗震构造措施等级三级，抗震设防分类为丙类，地基基础设计等级乙级，安全等级为二级，抗震设防烈度为7度第二组，地下室耐火等级为一级。
本工程±0.00绝对高程68.75m。
由于层高较高，特拟定此方案指导施工。
3．施工布署. 3.1．项目经理部成立以项目经理为组长的施工领导小组，其机构组成、人员编制及责任分工如下：组长：张君显（项目经理）———现场总负责副组长：宋会涛（执行经理）———现场施工总协调组员：安兴乐（木工工长）———现场施工协调潘军强（钢筋工长）———现场施工协调安兴旺（混凝土工长）———现场施工协调王凯风（专职质检员）———现场施工质量检查刘社民（材料主管）----------材料供应何志恩（专职安全员）—-—现场施工安全检查劳务分包队经理、技术、质量、安全人员负责对施工班组的管理。
3.2施工方法：模板采用满樘碗扣式脚手架，立杆的横、纵间距1.2米，步距1.2米。
立杆顶端用U形托与楼板底模木枋支撑。
4．施工准备4.1编制脚手架施工组织设计。
明确使用荷载，确定脚手架平面、立面布置，列出构件用量表，制订构件供应和周转计划等。
4.2施工人员在施工前认真熟悉图纸、规范、施工方案。
4.3对施工班组进行现场安全和技术培训，加强队伍的技术素质。
4.4对胶合板、木枋、钢管、扣件、脚手板进行检查，不合格的禁止使用。
4.5脚手板采用宽不小于200mm，厚度为50mm的脚手板。
脚手架基础必须平整，立杆底座下铺垫板，垫板采用不小于100mm的模板条。
4.6清理组架范围内的杂物.5．碗扣式钢管脚手架搭设5．1搭设顺序：安放垫板一→安立杆一→安扫地杆一→安横杆一→铺临时脚手板一→安上层立杆一→安上层横杆一→逐层支设到楼板底，安立杆顶U形托一→安纵横木龙骨，铺胶合板5.2脚手架搭设：5.2.1在楼板上按立杆位置安放立杆(下面垫木方)，其上交错安装3．0m 和1．8m长立杆，使接头错开同。
纵向扫地杆采用直角扣件固定在距离底座上皮20cm 的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5.2.2接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。
搭设时，先将上碗扣搁置在限位销上，将横杆等接头插人下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。
如发现上碗扣扣不紧，或限位销不能进入上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两个碗扣是否在同一水平面上(即横杆水平度是否符合要求)；下碗扣与立杆的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物充填等；如是装配原因，则应调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。
5.2.3脚手架搭设以3人为一小组为宜，其中1人递料，另外两人共同配合搭设，每人负责一端。
搭设完一层架子，铺一层脚手板，逐层向上搭设。
5.2.4 搭设到板底，安装并调整立杆上面的U托，使U托顶板处于同一水平面内。
再支设纵横木龙骨，铺胶合板。
6．碗扣式钢管脚手架拆除6.1当8米跨度内楼板、梁混凝土强度达到75%以上(8米跨度以上，梁混凝土强度需达到100%，冬季施工需达到115%)；可以拆模。
拆除前应对脚手架作一次全面检查，清除所有多余物件，并设立警戒区，禁止无关人员进入。
6.2拆除顺序自上而下逐层拆除。
6.3拆除的构件应用绳索吊下，或人工递下，严禁抛掷。
6.4拆除的钢管、扣件应及时分类堆放，以便运输、保管。
6.5每班拆架下班时，不应留下扣件松动；架体堆放钢管、扣件等隐患。
6.6拆架时严禁碰撞脚手架附近电源线，以防触电事故。
6.7在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。
7．质量保证措施7.1检验、验收管理7.1.1碗扣式脚手架杆件主要是焊接而成，故检验的关键是焊接质量，要求焊缝饱满，没有咬肉、夹碴、裂纹、凹陷、锈蚀等缺陷。
7.1.2立杆最大弯曲变形矢高不超过L／500，横杆斜杆变形矢高不超过L／250。
7.1.3U形托螺纹部分完好，无滑丝现象，无严重锈蚀，焊缝无脱开现象。
7.1.4搭设完，应进行检验，检验主要内容：1)垫板放置稳固。
2)立杆不允许有松动现象。
3)整架垂直度应小于L／500，但最大不超过100mm。
4)对于直线布置的脚手架，其纵向直线度应小于L／200。
5)横杆的水平度，即横杆两端的高度偏差应小于L／400。
6)所有碗扣接头必须锁紧。
检验合格后，报监理进行验收。
7.2使用管理：7.2.1脚手架的施工和使用应设专人负责，并设安全监督检查人员，确保脚手架的搭设和使用符合设计和有关规定要求。
7.2.2在使用过程中，应定期对脚手架进行检查，发现问题及时整改。
8. 安全保证措施8.1建立安全保证体系根据有关规定建立健全安全保证体系并成立由项目经理部安全生产负责人为首，安全生产负责人参加的“安全生产管理小组”组织领导施工现场的安全生产管理工作。
8.2工人须经三级安全教育，考试合格后方可上岗。
架子安装、拆除必须由专业队伍施工，架子工必须持证上岗。
8.3施工操作人员戴安全帽，穿防滑鞋，栓安全带。
作业层满铺脚手板，脚手板质量合格，搭设时两端用与钢管用8#铁丝固定牢，不得有探头板。
8.4所有构件都必须合格，并按有关规定进行检查、验收、报验。
8.5在架子距地3米高处，布设一道水平安全网。
要求网绳不破损，与架体连接牢固、绷紧、拼接严密。
8.6严禁上下同时交叉作业，严防高空落物伤人。
8.7传递物料、工具严禁抛掷，以防坠落伤人。
8.8夜间施工要有足够照明。
8.9在搭设过程中，应注意调整架体的垂直度，一般通过调整连墙撑的长度来实现。
8.10在搭设、拆除时，设置警戒区，禁止其它人员进入危险区域。
8.11严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN/m。
8.12各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
8.13定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
8.14脚手架料、木枋、模板在塔吊吊运时，必须分开单独吊运，不得与其它物件混装。
捆绑绳必须在被起吊物上缠绕一圈，并绑扎牢固。
采用两点起吊，且保证两端平衡，防止杆件滑落伤人。
扣件等小物件用吊篮盛装吊运。
8.15 施工人员上下架子，必须搭设爬梯，不准踩碗扣、架杆上下。
8.16 脚手架搭设完毕，施工队自检，合格后报项目部验收，项目部收通过后，报监理验收。
不通过验收合格的脚手架严禁使用。
9. 文明施工保证措施9.1项目部建立文明施工领导小组，施工队主要负责人参加，共同管理现场。
9.2 加强对工人的宣传教育。
9.3传递物料、工具严禁抛掷，以防坠落伤人。
9.4架子拆除后，钢管、扣件、木枋、模板按位置集中堆放，码放整齐。
9.5 每天下班前，清扫现场，做到工完场清。
10．模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(GJ130-2001）。
模板支架搭设高度最高为4.05米，搭设尺寸为：立杆的纵距 b=1.20米，立杆的横距 l=1.20米，立杆的步距 h=1.50米。
梁顶托采用100×100mm木方。
采用的钢管类型为48×3.25。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元10.1模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.000×0.200×1.200+0.350×1.200=6.420kN/m活荷载标准值 q2 = (2.000+1.000)×1.200=3.600kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×6.420+1.4×3.600)×0.300×0.300=0.115kN.m经计算得到面板抗弯强度计算值 f = 0.115×1000×1000/64800=1.770N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×6.420+1.4×3.600)×0.300=2.294kN截面抗剪强度计算值 T=3×2294.0/(2×1200.000×18.000)=0.159N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×6.420×3004/(100×6000×583200)=0.101mm面板的最大挠度小于300.0/250,满足要求!10.2模板支撑木方的计算木方按照均布荷载下连续梁计算。
