温度传感器

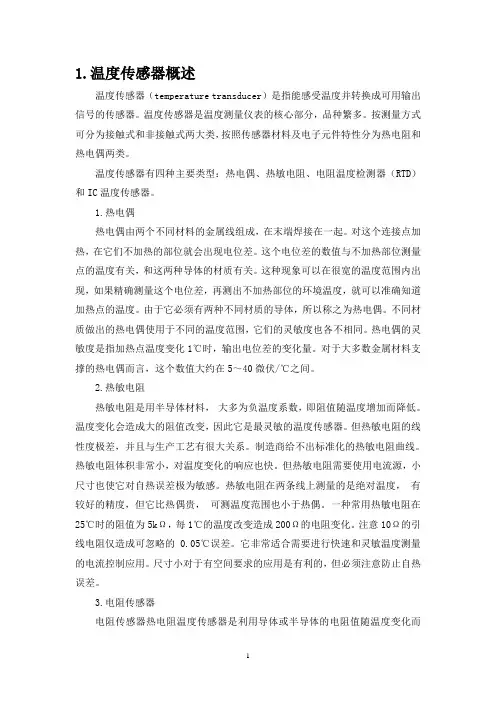

1.温度传感器概述温度传感器（temperature transducer）是指能感受温度并转换成可用输出信号的传感器。

温度传感器是温度测量仪表的核心部分，品种繁多。

按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器（RTD）和IC温度传感器。

1.热电偶热电偶由两个不同材料的金属线组成，在末端焊接在一起。

对这个连接点加热，在它们不加热的部位就会出现电位差。

这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。

这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。

由于它必须有两种不同材质的导体，所以称之为热电偶。

不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。

热电偶的灵敏度是指加热点温度变化1℃时，输出电位差的变化量。

对于大多数金属材料支撑的热电偶而言，这个数值大约在5～40微伏/℃之间。

2.热敏电阻热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。

温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。

但热敏电阻的线性度极差，并且与生产工艺有很大关系。

制造商给不出标准化的热敏电阻曲线。

热敏电阻体积非常小，对温度变化的响应也快。

但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。

热敏电阻在两条线上测量的是绝对温度，有较好的精度，但它比热偶贵，可测温度范围也小于热偶。

一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。

注意10Ω的引线电阻仅造成可忽略的 0.05℃误差。

它非常适合需要进行快速和灵敏温度测量的电流控制应用。

尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。

3.电阻传感器电阻传感器热电阻温度传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。

各种温度传感器分类及其原理温度传感器是一种集成电路或器件，用于测量环境或物体的温度。

根据其工作原理和分类，常见的温度传感器包括热敏电阻、热电偶、热电阻、红外线传感器以及半导体温度传感器等。

1. 热敏电阻（Thermistor）热敏电阻是一种元件，其电阻值随温度的变化而变化。

根据电阻与温度之间的关系，热敏电阻分为两种类型：负温度系数（NTC）热敏电阻和正温度系数（PTC）热敏电阻。

NTC热敏电阻的电阻值随温度的升高而下降，常用于测量环境温度。

PTC热敏电阻的电阻值随温度的升高而增加，常用于过载保护和温度控制。

2. 热电偶（Thermocouple）热电偶是由两种不同金属线组成的开路回路。

当热电偶的两个接头处于不同温度下时，会产生温差电势。

该电势与两个接头之间的温差成正比。

通过测量温差电势，可以计算出温度值。

热电偶具有广泛的测温范围和较高的准确性，因此被广泛应用于工业领域。

3.热电阻（RTD）热电阻是一种利用材料的电阻与温度之间的关系来测量温度的传感器。

常见的热电阻材料是铂（Pt），因为铂的电阻与温度之间的关系比较稳定和预测性好。

热电阻的工作原理是利用热电阻材料的电阻随温度的变化而变化，通过测量电阻值来计算温度。

4. 红外线传感器（Infrared Sensor）红外线传感器是利用物体释放的热辐射来测量温度的传感器。

红外线传感器可以通过测量物体辐射的红外线能量来计算出物体的温度。

红外线传感器常用于非接触式测温，特别适用于测量高温、移动对象或远距离测温。

5. 半导体温度传感器（Semiconductor Temperature Sensor）半导体温度传感器是利用半导体材料的电特性随温度变化而变化的传感器。

根据不同的半导体材料和工作原理，半导体温度传感器可以分为基于PN结的温度传感器（比如二极管温度传感器）、基于电压输出的温度传感器（比如温度传感器芯片）以及基于电流输出的温度传感器（比如恒流源温度传感器）等。

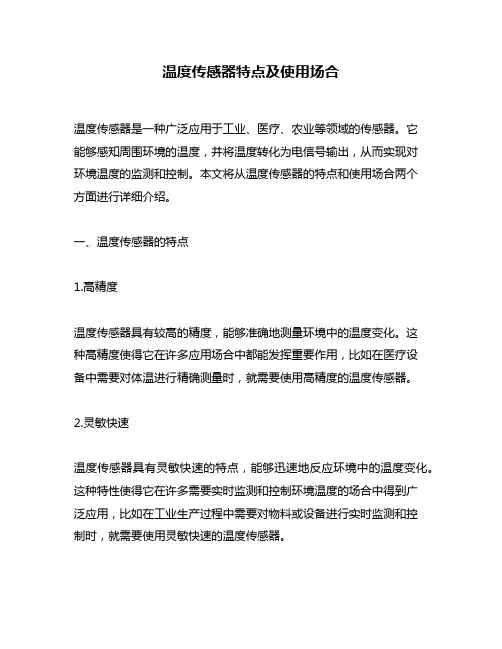

温度传感器特点及使用场合温度传感器是一种广泛应用于工业、医疗、农业等领域的传感器。

它能够感知周围环境的温度，并将温度转化为电信号输出，从而实现对环境温度的监测和控制。

本文将从温度传感器的特点和使用场合两个方面进行详细介绍。

一、温度传感器的特点1.高精度温度传感器具有较高的精度，能够准确地测量环境中的温度变化。

这种高精度使得它在许多应用场合中都能发挥重要作用，比如在医疗设备中需要对体温进行精确测量时，就需要使用高精度的温度传感器。

2.灵敏快速温度传感器具有灵敏快速的特点，能够迅速地反应环境中的温度变化。

这种特性使得它在许多需要实时监测和控制环境温度的场合中得到广泛应用，比如在工业生产过程中需要对物料或设备进行实时监测和控制时，就需要使用灵敏快速的温度传感器。

3.稳定可靠温度传感器具有稳定可靠的特点，能够长期稳定地工作，不受环境影响。

这种稳定可靠性使得它在许多重要的应用场合中得到广泛应用，比如在航空航天、国防和医疗等领域，需要对关键设备或系统进行长期稳定监测时，就需要使用稳定可靠的温度传感器。

4.多种类型温度传感器有多种类型，包括热电偶、热敏电阻、红外线测温等。

每种类型的传感器都有其独特的优点和适用范围。

比如热电偶具有较高的灵敏度和响应速度，适用于高温环境下的测量；而热敏电阻则具有较高的精度和稳定性，适用于低温环境下的测量。

二、温度传感器的使用场合1.工业生产在工业生产过程中，需要对物料或设备进行实时监测和控制。

其中包括对环境温度进行监测和控制。

比如在钢铁生产过程中需要对高炉内部温度进行实时监测和控制，以确保生产过程的稳定和安全；在电子产品生产过程中需要对设备温度进行实时监测和控制，以确保产品质量。

2.医疗设备在医疗设备中，需要对患者的体温进行精确测量。

比如在手术室中需要对患者体温进行实时监测，以确保手术过程的安全和顺利；在ICU 中需要对患者体温进行长期稳定监测，以及时发现并处理患者病情变化。

3.农业生产在农业生产中，需要对环境温度进行监测和控制。

温度传感器1. 什么是温度传感器？温度传感器是用于测量温度的一种传感器。

它们的作用是将温度转换为数字或电信号，以便电子设备可以读取并做出相应的反应。

温度传感器通常由许多不同的技术和组件制成，包括硅、热敏电阻、电子表和红外测温技术。

2. 温度传感器的种类2.1 热敏传感器主要由半导体材料制造，其特点是可以根据温度的变化来改变电阻的值。

常见的热敏传感器有热敏电阻、热电偶和热电阻等。

2.2 红外传感器通过检测物体发射的红外线来推断它的温度。

这种传感器通常被用于工业控制和医疗领域等需要测量远距离、高温度或速度的地方。

2.3 摆线传感器由材质伸缩时带动摆线轴转动而产生的位移变化来测量温度的传感器。

常见摆线传感器有基于壳体扩张和丝杆伸缩两种。

2.4 压敏传感器使用高温陶瓷或聚合物材料制作而成，可以通过材料的微变形来测量温度。

依靠互联网和移动通信传输数据，可用于大范围监测温度的变化。

3. 温度传感器的应用作为一种基本设备，温度传感器被广泛应用于各个领域。

以下列举几个常见的场景：3.1 家庭和商业应用温度传感器在家庭和商业应用中有着广泛的应用场景，例如空调、热水器等家电的温度控制，以及各种包括居民楼、医院、学校、大楼、商场在内的商业建筑的温度控制。

3.2 工业和制造业领域在工业和制造业领域，温度传感器主要用于测量和控制过程温度以及检测设备的运行状态。

3.3 医疗领域温度传感器在医疗领域中有着广泛的应用，如体温计和高科技的红外温度计。

3.4 航空航天领域温度传感器在航空航天领域中被广泛应用，如测量飞机发动机温度、航空发动机热损伤评估等。

4. 温度传感器的市场前景随着人们不断对生活质量的提高，温度控制技术在各行各业中的应用越来越广泛。

预计到2025年，全球温度传感器市场将达到47亿美元。

由于可靠性需求的提高，热敏电阻和红外传感器技术应用数量将增加，从而进一步促进市场增长。

结语总的来说，温度传感器已经成为生活中不可缺少的一部分。

温度传感器工作原理及应用一、引言温度传感器是一种广泛应用于各种领域的传感器，它可以测量物体的温度并将其转换为电信号输出。

本文将介绍温度传感器的工作原理及其应用。

二、温度传感器分类根据不同的工作原理和测量范围，温度传感器可以分为多种类型，例如热电偶、热敏电阻、红外线温度计等。

1. 热电偶热电偶是利用两种不同金属之间产生的热电势差来测量温度的传感器。

当两个接触金属处于不同温度时，它们之间会产生一个微小的电势差。

通过将两端连接到一个电路中，可以测量出这个微小的电势差，并据此计算出物体的温度。

2. 热敏电阻热敏电阻是一种利用材料在不同温度下具有不同电阻值来测量温度的传感器。

常见的热敏电阻材料有铂、镍、铜等。

当这些材料受到加热时，它们会导致其内部自由载流子数量变化，从而导致电阻值的变化。

通过测量电阻值的变化，可以推算出物体的温度。

3. 红外线温度计红外线温度计是一种可以通过红外线测量物体表面温度的传感器。

它们通常使用红外线探头来检测物体表面放射出的红外线，并据此计算出物体的温度。

三、温度传感器工作原理不同类型的温度传感器有不同的工作原理，但它们都需要将物体的温度转换为电信号输出。

以热敏电阻为例，当热敏电阻受到加热时，其内部自由载流子数量变化会导致电阻值发生变化。

这个变化可以通过一个简单的电路来测量。

例如，在一个简单的电路中，将一个已知电压施加在热敏电阻上，然后测量通过热敏电阻流过的电流大小。

根据欧姆定律和基尔霍夫定律，可以得到以下公式：R = V / I其中，R是热敏电阻的电阻值，V是施加在热敏电阻上的已知电压大小，I是通过热敏电阻流过的电流大小。

由于热敏电阻的电阻值与温度有关，因此可以通过测量电阻值的变化来推算出物体的温度。

四、温度传感器应用由于温度传感器具有广泛的应用领域，因此在不同领域中使用不同类型的温度传感器。

1. 工业控制在工业控制领域中，温度传感器通常用于检测和控制工业过程中液体、气体和固体材料的温度。

温度传感器分类与特点1.热电阻温度传感器（RTD）：热电阻温度传感器是一种基于电阻值随温度变化的原理工作的传感器。

常见的热电阻材料有铂（Pt100、Pt1000）、镍（Ni100、Ni1000）等。

热电阻温度传感器具有较高的精度、较宽的测量范围和较好的线性特性。

但是，它们的响应时间较慢，对环境干扰较为敏感。

2.热敏电阻温度传感器（NTC）：热敏电阻温度传感器是一种采用热敏电阻材料工作的传感器，其电阻值随温度变化。

常见的热敏电阻材料有氧化锡（SnO2）、氧化镁（MgO）等。

热敏电阻温度传感器具有较高的灵敏度和较低的成本，适用于大量应用场合。

但是，由于其非线性特性，需要进行校准和补偿，测量精度相对较低。

3.热电偶温度传感器：热电偶温度传感器是基于两种不同金属的电动势随温度变化的原理工作的传感器。

常见的热电偶有铜-铜镍（Type T）、铁-铜镍（Type J）等。

热电偶温度传感器具有较大的测量范围、良好的线性特性和较快的响应速度。

但是，由于热电偶两端的接触材料不同，容易受到外界电磁干扰的影响。

4.热电堆温度传感器：热电堆温度传感器是一种由多个热电偶组成的传感器，用于测量较高温度下的温度变化。

热电堆温度传感器具有较高的测量精度和较大的温度范围，适用于高温环境。

但是，由于需要多个热电偶的组合，造成了较高的成本。

5.红外温度传感器：红外温度传感器是一种基于物体放射出的红外线辐射功率与其温度成正比的原理工作的传感器。

红外温度传感器具有非接触式测量、快速响应和长测量距离等特点。

但是，其测量精度受到环境因素的影响较大，同时需要针对不同物体进行校准。

总的来说，不同类型的温度传感器各具特点，适用于不同的应用场合。

选择合适的温度传感器需要根据测量范围、精度要求、响应速度以及环境干扰等因素综合考虑。

盘点四种常用的温度传感器温度传感器是利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。

温度传感器是温度测量仪表的核心部分，品种繁多。

按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

设计中最常用的温度传感器有：热电偶传感器、热敏电阻传感器、铂电阻传感器(RTD)、集成（IC）温度传感器。

下图给出代表性的实物照片。

1. 热电偶传感器热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，由该原理可知热电偶的一个优势是其无需外部供电。

另外，热电偶还有测温范围宽、价格便宜、适应各种大气环境等优点，但其缺点是测量精度不高，故在高精度的测量和应用中不宜使用热电偶。

热电偶两种不同成份的材料连接是标准的，根据采用材料不同可分为K型热电偶、S型热电偶、E型热电偶、N型热电偶、J 型热电偶等等。

2. 热敏电阻传感器热敏电阻是敏感元件的一类，热敏电阻的电阻值会随着温度的变化而改变。

按照温度系数不同分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。

正温度系数热敏电阻（PTC）在温度越高时电阻值越大，负温度系数热敏电阻（NTC）在温度越高时电阻值越低，它们同属于半导体器件，被广泛应用于各种电子元器件中。

热敏电阻通常在有限的温度范围内可实现较高的精度，通常是-90℃〜130℃。

3. 铂电阻传感器铂电阻，又称为铂热电阻，它的阻值会随着温度的变化而改变。

并且铂电阻阻值会随着温度的升高匀速有规律的变大。

铂电阻可分为PT100和PT1000等系列产品，PT100即表示它在0℃时阻值为100欧姆，PT1000即表示它在0℃时阻值为1000欧姆。

铂电阻具有抗振动、稳定性好、准确度高、耐高压等优点，被广泛应用于医疗、电机、工业、温度计算、卫星、气象、阻值计算等高精温度设备中。

4. 集成(IC)温度传感器集成（IC）温度传感器是将温度传感器集成在一个芯片上、可完成温度测量及信号输出功能的专用IC。

温度传感器：温度传感器的类型温度传感器是一种测量温度的仪器，广泛用于温控系统、温度自动控制仪和工业过程控制等领域。

温度传感器的类型根据测温原理和使用场景不同，可以分为多种类型。

1. 热电偶温度传感器热电偶温度传感器是利用热电效应来测量物体温度的一种传感器。

热电偶由两种不同金属接触后形成一个回路，当两种金属的温度不同时，就会产生电势差，通过测量这个电势差来计算温度。

热电偶能够在高温下工作，并且具有较高的测量精度和稳定性，因此被广泛应用于高温领域，比如炉温测量、火箭发射等。

2. 热敏电阻温度传感器热敏电阻温度传感器是通过测量抵抗值随温度变化的关系来测量物体温度的一种传感器。

热敏电阻的抵抗值随温度升高而减小，利用这种特性可以计算出物体的温度值。

热敏电阻温度传感器具有响应速度快、精度高、稳定性好等优点，广泛应用于家用电器、汽车等领域。

3. 热电阻温度传感器热电阻温度传感器是利用材料电阻率随温度变化的规律来测量物体温度的一种传感器。

热电阻的电阻值随温度升高而增加，根据这个规律我们可以测量物体的温度。

热电阻温度传感器具有精度高、稳定性好、响应速度快等特点，被广泛应用于航空航天、机械制造等领域。

4. 红外温度传感器红外温度传感器是利用物体表面的红外辐射来测量物体温度的一种传感器。

红外温度传感器可以非接触式地测量物体温度，对于高温、难以接近的物体检测非常有效。

热量来自于物体表面放射的红外辐射，红外温度传感器测得的温度值就是该表面的温度值。

红外温度传感器被广泛应用于安防监控、工业自动化等领域。

总结起来，不同类型的温度传感器测温原理不同、使用场景不同，具有各自的优缺点。

我们根据实际需要选择不同类型的温度传感器就可以达到最佳的测温效果。

温度传感器原理及应用
温度传感器是一种用于测量环境或物体温度的设备。

其原理是基于物质的热特性，在不同温度下产生特定的电信号。

下面将介绍常见的温度传感器原理及其应用。

1. 热敏电阻温度传感器原理：
热敏电阻温度传感器利用材料在温度变化时产生的电阻变化来测量温度。

常见的热敏电阻材料有铂、镍、铜等。

随着温度的升高，热敏电阻的电阻值会减小，反之则增大。

热敏电阻温度传感器广泛应用于家用电器（如空调、冰箱）、工业自动化（如温度控制系统）、医疗设备以及气象观测等领域。

2. 热电偶温度传感器原理：
热电偶利用两种不同金属导线的热电势差随温度变化的特性进行温度测量。

当两个不同金属的接触点处于不同温度时，就会产生电势差。

热电偶温度传感器被广泛应用于石油化工、冶金、电力等高温环境下的温度测量。

3. 红外线温度传感器原理：
红外线温度传感器利用物体的辐射能谱与温度之间的关系来测量物体的表面温度。

红外线温度传感器可以无接触地实时测量目标物体的温度。

红外线温度传感器广泛应用于食品加工、医疗、安防监控以及火灾预警等领域。

总之，温度传感器通过不同的工作原理实现对温度的测量，具有广泛的应用领域。

热敏电阻温度传感器适用于一般温度测量，热电偶温度传感器适用于高温环境温度测量，红外线温度传感器适用于无接触测温场景。
