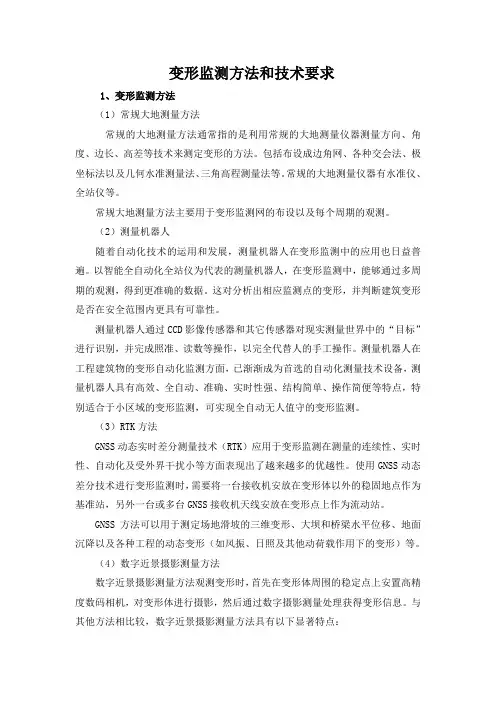

变形监测方法和技术要求1、变形监测方法（1）常规大地测量方法常规的大地测量方法通常指的是利用常规的大地测量仪器测量方向、角度、边长、高差等技术来测定变形的方法。
包括布设成边角网、各种交会法、极坐标法以及几何水准测量法、三角高程测量法等。
常规的大地测量仪器有水准仪、全站仪等。
常规大地测量方法主要用于变形监测网的布设以及每个周期的观测。
（2）测量机器人随着自动化技术的运用和发展，测量机器人在变形监测中的应用也日益普遍。
以智能全自动化全站仪为代表的测量机器人，在变形监测中，能够通过多周期的观测，得到更准确的数据。
这对分析出相应监测点的变形，并判断建筑变形是否在安全范围内更具有可靠性。
测量机器人通过CCD影像传感器和其它传感器对现实测量世界中的“目标”进行识别，并完成照准、读数等操作，以完全代替人的手工操作。
测量机器人在工程建筑物的变形自动化监测方面，已渐渐成为首选的自动化测量技术设备，测量机器人具有高效、全自动、准确、实时性强、结构简单、操作简便等特点，特别适合于小区域的变形监测，可实现全自动无人值守的变形监测。
（3）RTK方法GNSS动态实时差分测量技术（RTK）应用于变形监测在测量的连续性、实时性、自动化及受外界干扰小等方面表现出了越来越多的优越性。
使用GNSS动态差分技术进行变形监测时，需要将一台接收机安放在变形体以外的稳固地点作为基准站，另外一台或多台GNSS接收机天线安放在变形点上作为流动站。
GNSS方法可以用于测定场地滑坡的三维变形、大坝和桥梁水平位移、地面沉降以及各种工程的动态变形（如风振、日照及其他动荷载作用下的变形）等。
（4）数字近景摄影测量方法数字近景摄影测量方法观测变形时，首先在变形体周围的稳定点上安置高精度数码相机，对变形体进行摄影，然后通过数字摄影测量处理获得变形信息。
与其他方法相比较，数字近景摄影测量方法具有以下显著特点：①信息量丰富，可以同时获得变形体上大批目标点的变形信息；②摄影影像完整记录了变形体各时期的状态，便于后续处理；③外业工作量小，效率高，劳动强度低；④可用于监测不同形式的变形，如缓慢、快速或动态的变形；⑤观测时不需要接触被监测物体。

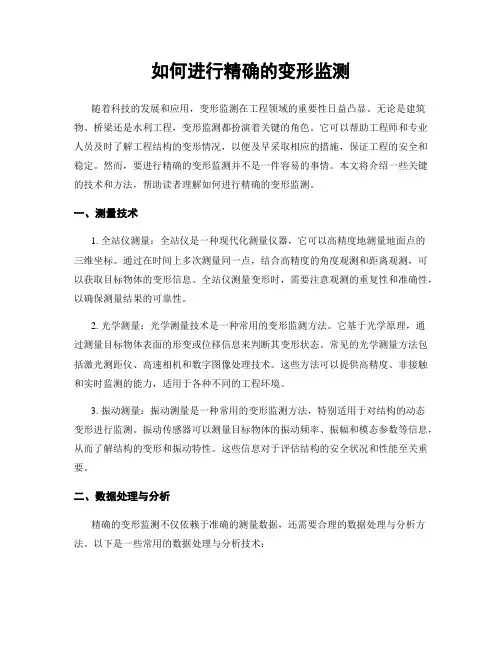

如何进行精确的变形监测随着科技的发展和应用，变形监测在工程领域的重要性日益凸显。
无论是建筑物、桥梁还是水利工程，变形监测都扮演着关键的角色。
它可以帮助工程师和专业人员及时了解工程结构的变形情况，以便及早采取相应的措施，保证工程的安全和稳定。
然而，要进行精确的变形监测并不是一件容易的事情。
本文将介绍一些关键的技术和方法，帮助读者理解如何进行精确的变形监测。
一、测量技术1. 全站仪测量：全站仪是一种现代化测量仪器，它可以高精度地测量地面点的三维坐标。
通过在时间上多次测量同一点，结合高精度的角度观测和距离观测，可以获取目标物体的变形信息。
全站仪测量变形时，需要注意观测的重复性和准确性，以确保测量结果的可靠性。
2. 光学测量：光学测量技术是一种常用的变形监测方法。
它基于光学原理，通过测量目标物体表面的形变或位移信息来判断其变形状态。
常见的光学测量方法包括激光测距仪、高速相机和数字图像处理技术。
这些方法可以提供高精度、非接触和实时监测的能力，适用于各种不同的工程环境。
3. 振动测量：振动测量是一种常用的变形监测方法，特别适用于对结构的动态变形进行监测。
振动传感器可以测量目标物体的振动频率、振幅和模态参数等信息，从而了解结构的变形和振动特性。
这些信息对于评估结构的安全状况和性能至关重要。
二、数据处理与分析精确的变形监测不仅依赖于准确的测量数据，还需要合理的数据处理与分析方法。
以下是一些常用的数据处理与分析技术：1. 线性回归分析：线性回归分析是一种统计方法，用于确定两个变量之间的线性关系。
在变形监测中，可以利用线性回归分析来建立监测数据与结构变形之间的关系模型，从而预测未来的变形趋势。
2. 模态分析：模态分析是一种结构动力学方法，用于确定结构的固有振动频率和模态形态。
通过模态分析，可以了解结构的变形特性、刚度和阻尼等参数，进而评估结构的安全性和可靠性。
3. 数据可视化：数据可视化是一种通过图表、图形和动画等方式将数据表达出来的方法。

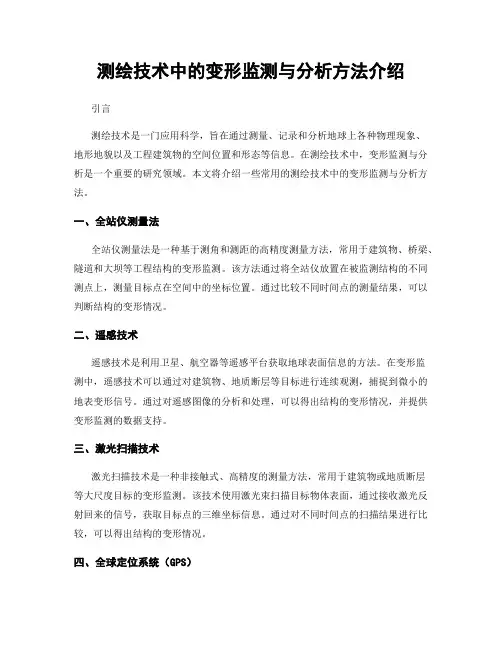

测绘技术中的变形监测与分析方法介绍引言测绘技术是一门应用科学，旨在通过测量、记录和分析地球上各种物理现象、地形地貌以及工程建筑物的空间位置和形态等信息。
在测绘技术中，变形监测与分析是一个重要的研究领域。
本文将介绍一些常用的测绘技术中的变形监测与分析方法。
一、全站仪测量法全站仪测量法是一种基于测角和测距的高精度测量方法，常用于建筑物、桥梁、隧道和大坝等工程结构的变形监测。
该方法通过将全站仪放置在被监测结构的不同测点上，测量目标点在空间中的坐标位置。
通过比较不同时间点的测量结果，可以判断结构的变形情况。
二、遥感技术遥感技术是利用卫星、航空器等遥感平台获取地球表面信息的方法。
在变形监测中，遥感技术可以通过对建筑物、地质断层等目标进行连续观测，捕捉到微小的地表变形信号。
通过对遥感图像的分析和处理，可以得出结构的变形情况，并提供变形监测的数据支持。
三、激光扫描技术激光扫描技术是一种非接触式、高精度的测量方法，常用于建筑物或地质断层等大尺度目标的变形监测。
该技术使用激光束扫描目标物体表面，通过接收激光反射回来的信号，获取目标点的三维坐标信息。
通过对不同时间点的扫描结果进行比较，可以得出结构的变形情况。
四、全球定位系统（GPS）全球定位系统是一种利用卫星信号进行位置定位的技术，常用于建筑物和地质断层等目标的变形监测。
GPS可以同时接收多颗卫星的信号，通过计算卫星信号的传播时间和接收器的接收时间差，推导出接收器的三维坐标。
通过对不同时间点的GPS测量结果进行比较，可以得出结构的变形信息。
五、数字摄影测量技术数字摄影测量技术是利用数码相机进行影像采集和计算机图像处理的方法，常用于建筑物和地面变形的监测。
通过采集不同时间点的数字影像，利用计算机对影像进行配准和匹配处理，可以得到目标的三维坐标信息。
通过对比不同时间点的三维坐标数据，可以进行变形监测与分析。
总结变形监测与分析是测绘技术的一个重要应用领域，涉及到建筑物、地质断层等目标物体的形变情况。

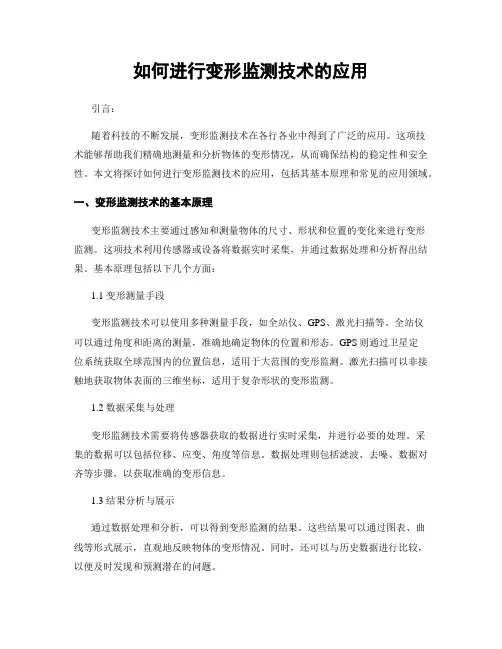

如何进行变形监测技术的应用引言：随着科技的不断发展，变形监测技术在各行各业中得到了广泛的应用。
这项技术能够帮助我们精确地测量和分析物体的变形情况，从而确保结构的稳定性和安全性。
本文将探讨如何进行变形监测技术的应用，包括其基本原理和常见的应用领域。
一、变形监测技术的基本原理变形监测技术主要通过感知和测量物体的尺寸、形状和位置的变化来进行变形监测。
这项技术利用传感器或设备将数据实时采集，并通过数据处理和分析得出结果。
基本原理包括以下几个方面：1.1 变形测量手段变形监测技术可以使用多种测量手段，如全站仪、GPS、激光扫描等。
全站仪可以通过角度和距离的测量，准确地确定物体的位置和形态。
GPS则通过卫星定位系统获取全球范围内的位置信息，适用于大范围的变形监测。
激光扫描可以非接触地获取物体表面的三维坐标，适用于复杂形状的变形监测。
1.2 数据采集与处理变形监测技术需要将传感器获取的数据进行实时采集，并进行必要的处理。
采集的数据可以包括位移、应变、角度等信息。
数据处理则包括滤波、去噪、数据对齐等步骤，以获取准确的变形信息。
1.3 结果分析与展示通过数据处理和分析，可以得到变形监测的结果。
这些结果可以通过图表、曲线等形式展示，直观地反映物体的变形情况。
同时，还可以与历史数据进行比较，以便及时发现和预测潜在的问题。
二、变形监测技术的应用领域变形监测技术在许多领域都有重要的应用价值。
下面将介绍几个常见的应用领域，并探讨其应用方法和意义。
2.1 建筑结构监测在建筑工程中，变形监测技术能够及时发现结构的变形和位移，确保建筑的稳定性和安全性。
通过对关键部位的变形监测，可以预测和检测龟裂、风险隐患等问题。
同时，还可以提供设计和施工的依据，以确保结构的正常使用寿命和维护工作的有效性。
2.2 地质灾害监测地质灾害如滑坡、地震等对人们的生命和财产安全构成威胁。
变形监测技术可以帮助我们及时获得地质体的变形信息，准确评估灾害风险。

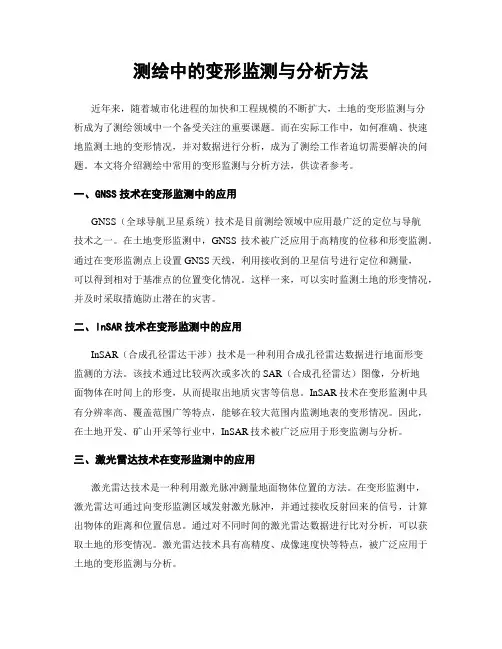

测绘中的变形监测与分析方法近年来，随着城市化进程的加快和工程规模的不断扩大，土地的变形监测与分析成为了测绘领域中一个备受关注的重要课题。
而在实际工作中，如何准确、快速地监测土地的变形情况，并对数据进行分析，成为了测绘工作者迫切需要解决的问题。
本文将介绍测绘中常用的变形监测与分析方法，供读者参考。
一、GNSS技术在变形监测中的应用GNSS（全球导航卫星系统）技术是目前测绘领域中应用最广泛的定位与导航技术之一。
在土地变形监测中，GNSS技术被广泛应用于高精度的位移和形变监测。
通过在变形监测点上设置GNSS天线，利用接收到的卫星信号进行定位和测量，可以得到相对于基准点的位置变化情况。
这样一来，可以实时监测土地的形变情况，并及时采取措施防止潜在的灾害。
二、InSAR技术在变形监测中的应用InSAR（合成孔径雷达干涉）技术是一种利用合成孔径雷达数据进行地面形变监测的方法。
该技术通过比较两次或多次的SAR（合成孔径雷达）图像，分析地面物体在时间上的形变，从而提取出地质灾害等信息。
InSAR技术在变形监测中具有分辨率高、覆盖范围广等特点，能够在较大范围内监测地表的变形情况。
因此，在土地开发、矿山开采等行业中，InSAR技术被广泛应用于形变监测与分析。
三、激光雷达技术在变形监测中的应用激光雷达技术是一种利用激光脉冲测量地面物体位置的方法。
在变形监测中，激光雷达可通过向变形监测区域发射激光脉冲，并通过接收反射回来的信号，计算出物体的距离和位置信息。
通过对不同时间的激光雷达数据进行比对分析，可以获取土地的形变情况。
激光雷达技术具有高精度、成像速度快等特点，被广泛应用于土地的变形监测与分析。
四、数据处理与分析方法在土地变形监测中，准确的数据处理与分析是非常重要的。
通常情况下，测绘工作者需要根据实际情况选择合适的数据处理方法。
例如，在GNSS数据处理中，可以使用双差法进行数据处理和精度改进；在InSAR数据处理中，可以利用相位解缠等算法提取出地表的形变信息。

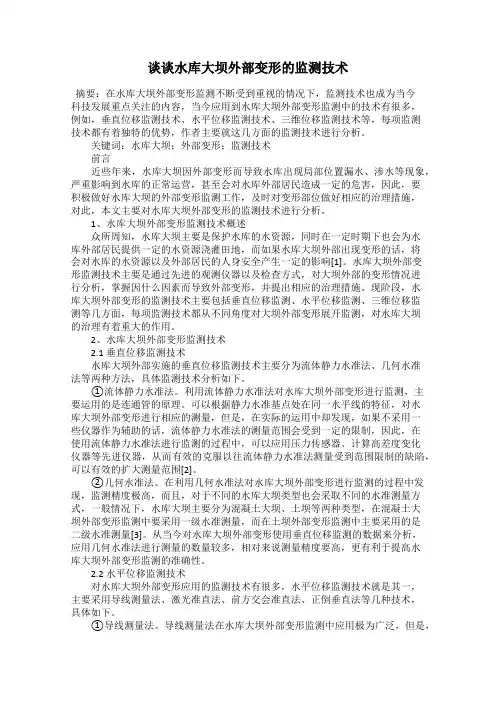

谈谈水库大坝外部变形的监测技术摘要：在水库大坝外部变形监测不断受到重视的情况下，监测技术也成为当今科技发展重点关注的内容，当今应用到水库大坝外部变形监测中的技术有很多，例如，垂直位移监测技术、水平位移监测技术、三维位移监测技术等，每项监测技术都有着独特的优势，作者主要就这几方面的监测技术进行分析。
关键词：水库大坝；外部变形；监测技术前言近些年来，水库大坝因外部变形而导致水库出现局部位置漏水、渗水等现象，严重影响到水库的正常运营，甚至会对水库外部居民造成一定的危害，因此，要积极做好水库大坝的外部变形监测工作，及时对变形部位做好相应的治理措施，对此，本文主要对水库大坝外部变形的监测技术进行分析。
1、水库大坝外部变形监测技术概述众所周知，水库大坝主要是保护水库的水资源，同时在一定时期下也会为水库外部居民提供一定的水资源浇灌田地，而如果水库大坝外部出现变形的话，将会对水库的水资源以及外部居民的人身安全产生一定的影响[1]。
水库大坝外部变形监测技术主要是通过先进的观测仪器以及检查方式，对大坝外部的变形情况进行分析，掌握因什么因素而导致外部变形，并提出相应的治理措施。
现阶段，水库大坝外部变形的监测技术主要包括垂直位移监测、水平位移监测、三维位移监测等几方面，每项监测技术都从不同角度对大坝外部变形展开监测，对水库大坝的治理有着重大的作用。
2、水库大坝外部变形监测技术2.1 垂直位移监测技术水库大坝外部实施的垂直位移监测技术主要分为流体静力水准法、几何水准法等两种方法，具体监测技术分析如下。
①流体静力水准法。
利用流体静力水准法对水库大坝外部变形进行监测，主要运用的是连通管的原理。
可以根据静力水准基点处在同一水平线的特征，对水库大坝外部变形进行相应的测量，但是，在实际的运用中却发现，如果不采用一些仪器作为辅助的话，流体静力水准法的测量范围会受到一定的限制，因此，在使用流体静力水准法进行监测的过程中，可以应用压力传感器、计算高差度变化仪器等先进仪器，从而有效的克服以往流体静力水准法测量受到范围限制的缺陷，可以有效的扩大测量范围[2]。

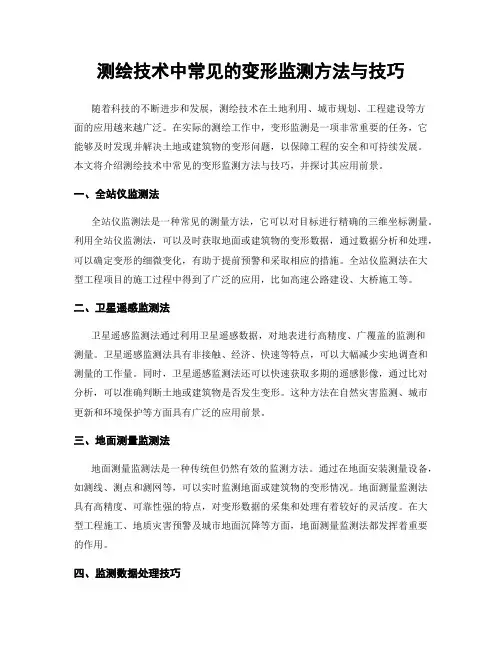

测绘技术中常见的变形监测方法与技巧随着科技的不断进步和发展，测绘技术在土地利用、城市规划、工程建设等方面的应用越来越广泛。
在实际的测绘工作中，变形监测是一项非常重要的任务，它能够及时发现并解决土地或建筑物的变形问题，以保障工程的安全和可持续发展。
本文将介绍测绘技术中常见的变形监测方法与技巧，并探讨其应用前景。
一、全站仪监测法全站仪监测法是一种常见的测量方法，它可以对目标进行精确的三维坐标测量。
利用全站仪监测法，可以及时获取地面或建筑物的变形数据，通过数据分析和处理，可以确定变形的细微变化，有助于提前预警和采取相应的措施。
全站仪监测法在大型工程项目的施工过程中得到了广泛的应用，比如高速公路建设、大桥施工等。
二、卫星遥感监测法卫星遥感监测法通过利用卫星遥感数据，对地表进行高精度、广覆盖的监测和测量。
卫星遥感监测法具有非接触、经济、快速等特点，可以大幅减少实地调查和测量的工作量。
同时，卫星遥感监测法还可以快速获取多期的遥感影像，通过比对分析，可以准确判断土地或建筑物是否发生变形。
这种方法在自然灾害监测、城市更新和环境保护等方面具有广泛的应用前景。
三、地面测量监测法地面测量监测法是一种传统但仍然有效的监测方法。
通过在地面安装测量设备，如测线、测点和测网等，可以实时监测地面或建筑物的变形情况。
地面测量监测法具有高精度、可靠性强的特点，对变形数据的采集和处理有着较好的灵活度。
在大型工程施工、地质灾害预警及城市地面沉降等方面，地面测量监测法都发挥着重要的作用。
四、监测数据处理技巧监测数据处理是保证测量准确性和数据有效性的重要环节。
在进行测量监测时，采集到的原始数据可能存在各种误差和偏差，因此需要进行数据处理和校正，以获取更为准确的结果。
数据处理技巧主要包括数据去噪、数据滤波、数据平差等方法。
此外，还可以借助数学模型和统计方法对监测数据进行分析，以获取变形特征、趋势和规律。
五、测绘技术在变形监测中的应用前景随着测绘技术的不断发展与完善，其在变形监测中的应用前景非常广阔。

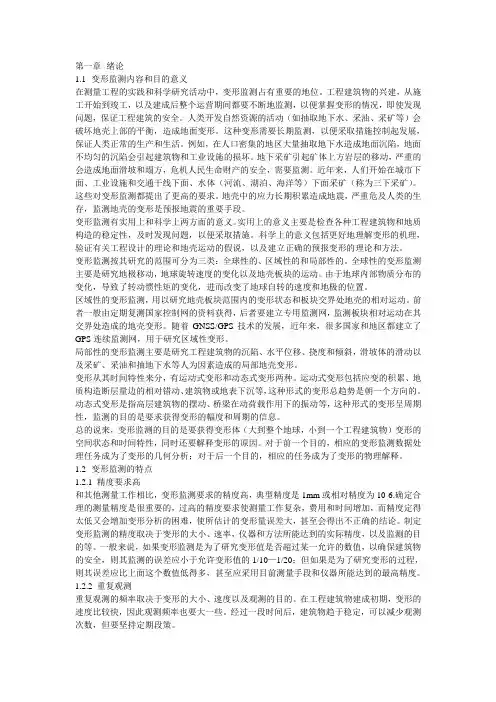

第一章绪论1.1变形监测内容和目的意义在测量工程的实践和科学研究活动中，变形监测占有重要的地位。
工程建筑物的兴建，从施工开始到竣工，以及建成后整个运营期间都要不断地监测，以便掌握变形的情况，即使发现问题，保证工程建筑的安全。
人类开发自然资源的活动（如抽取地下水、采油、采矿等）会破坏地壳上部的平衡，造成地面变形。
这种变形需要长期监测，以便采取措施控制起发展，保证人类正常的生产和生活。
例如，在人口密集的地区大量抽取地下水造成地面沉陷，地面不均匀的沉陷会引起建筑物和工业设施的损坏。
地下采矿引起矿体上方岩层的移动，严重的会造成地面滑坡和塌方，危机人民生命财产的安全，需要监测。
近年来，人们开始在城市下面、工业设施和交通干线下面、水体（河流、湖泊、海洋等）下面采矿（称为三下采矿）。
这些对变形监测都提出了更高的要求。
地壳中的应力长期积累造成地震，严重危及人类的生存，监测地壳的变形是预报地震的重要手段。
变形监测有实用上和科学上两方面的意义。
实用上的意义主要是检查各种工程建筑物和地质构造的稳定性，及时发现问题，以便采取措施。
科学上的意义包括更好地理解变形的机理，验证有关工程设计的理论和地壳运动的假说，以及建立正确的预报变形的理论和方法。
变形监测按其研究的范围可分为三类：全球性的、区域性的和局部性的。
全球性的变形监测主要是研究地极移动，地球旋转速度的变化以及地壳板块的运动。
由于地球内部物质分布的变化，导致了转动惯性矩的变化，进而改变了地球自转的速度和地极的位置。
区域性的变形监测，用以研究地壳板块范围内的变形状态和板块交界处地壳的相对运动。
前者一般由定期复测国家控制网的资料获得，后者要建立专用监测网，监测板块相对运动在其交界处造成的地壳变形。
随着GNSS/GPS技术的发展，近年来，很多国家和地区都建立了GPS连续监测网，用于研究区域性变形。
局部性的变形监测主要是研究工程建筑物的沉陷、水平位移、挠度和倾斜，滑坡体的滑动以及采矿、采油和抽地下水等人为因素造成的局部地壳变形。

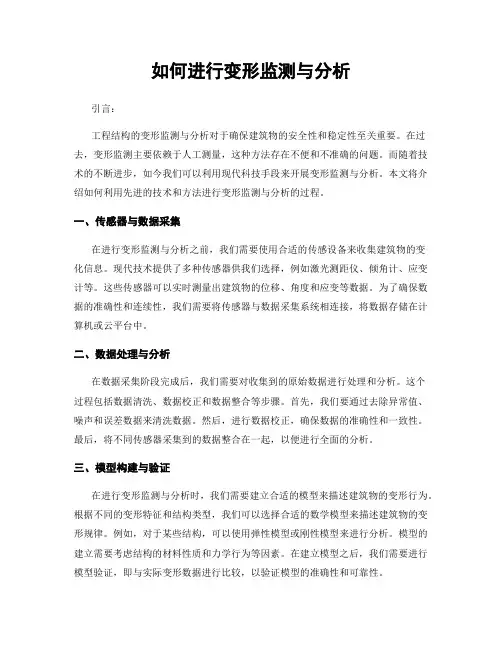

如何进行变形监测与分析引言：工程结构的变形监测与分析对于确保建筑物的安全性和稳定性至关重要。
在过去，变形监测主要依赖于人工测量，这种方法存在不便和不准确的问题。
而随着技术的不断进步，如今我们可以利用现代科技手段来开展变形监测与分析。
本文将介绍如何利用先进的技术和方法进行变形监测与分析的过程。
一、传感器与数据采集在进行变形监测与分析之前，我们需要使用合适的传感设备来收集建筑物的变化信息。
现代技术提供了多种传感器供我们选择，例如激光测距仪、倾角计、应变计等。
这些传感器可以实时测量出建筑物的位移、角度和应变等数据。
为了确保数据的准确性和连续性，我们需要将传感器与数据采集系统相连接，将数据存储在计算机或云平台中。
二、数据处理与分析在数据采集阶段完成后，我们需要对收集到的原始数据进行处理和分析。
这个过程包括数据清洗、数据校正和数据整合等步骤。
首先，我们要通过去除异常值、噪声和误差数据来清洗数据。
然后，进行数据校正，确保数据的准确性和一致性。
最后，将不同传感器采集到的数据整合在一起，以便进行全面的分析。
三、模型构建与验证在进行变形监测与分析时，我们需要建立合适的模型来描述建筑物的变形行为。
根据不同的变形特征和结构类型，我们可以选择合适的数学模型来描述建筑物的变形规律。
例如，对于某些结构，可以使用弹性模型或刚性模型来进行分析。
模型的建立需要考虑结构的材料性质和力学行为等因素。
在建立模型之后，我们需要进行模型验证，即与实际变形数据进行比较，以验证模型的准确性和可靠性。
四、变形监测分析与预警一旦建立了合适的模型并验证通过，我们就可以进行变形监测分析。
通过对建筑物的变形数据进行分析，我们可以了解结构的变形趋势和变形速率，并判断结构的健康状况。
如果发现结构变形超过了安全范围，我们就需要及时采取措施进行修补和加固，以确保建筑物的安全性。
对于某些特定的结构，我们可以设置预警系统，在结构变形超过预定阈值时发出警报，以便快速采取行动。
变形监测技术方案引言变形监测技术是一种利用传感器和测量设备来实时监测结构物变形的方法。
在工程和建筑领域，准确监测结构物的变形对于确保结构的安全和稳定非常重要。
本文将介绍一种变形监测技术方案，包括监测原理、监测设备、数据处理和分析等内容。
监测原理变形监测技术的基本原理是通过测量结构物的变形来评估结构的状态。
常用的监测方法包括位移监测、应变监测和形变监测等。
位移监测位移监测是通过测量结构物在水平或垂直方向上的位移来评估结构的变形情况。
常用的位移监测方法包括全站仪、测距仪和GPS等。
应变监测应变监测是通过测量结构物上的应变来评估结构的变形情况。
常用的应变监测方法包括应变计、光纤传感器和压电传感器等。
形变监测是通过测量结构物的形变变化来评估结构的变形情况。
常用的形变监测方法包括形变传感器、激光测量仪和图像处理等。
监测设备为了实现结构物的变形监测，需要使用各种传感器和测量设备。
传感器传感器是变形监测的核心设备，用于测量结构物的位移、应变和形变等参数。
常用的传感器包括全站仪、倾斜传感器、自动水准仪、应变计和压电传感器等。
测量设备测量设备用于连接和操作传感器，并将测量数据传输到计算机或数据采集系统中进行分析。
常用的测量设备包括数据采集仪、无线传输设备和控制器等。
数据处理与分析获取到的监测数据需要进行处理和分析，以便获取有用的信息。
数据处理数据处理包括数据清理、修正和校正等步骤，以确保数据的准确性和可靠性。
这些步骤可以使用计算机软件或编程语言来实现。
数据分析是将处理后的数据进行统计和分析，以评估结构物的变形情况，并提取出相关的结论。
常用的数据分析方法包括位移分析、变形分析、趋势分析和异常检测等。
结论变形监测技术方案是一种有效的方法来评估和监测结构物的变形情况。
通过合理选择和使用传感器和测量设备，并进行适当的数据处理和分析，可以及时发现结构物的变形问题，并采取相应的措施进行修复和加固，确保结构的安全和稳定。
