XGM1 控制系统品说明调试指导手册控制系统概述1.1 总体框图调试指导.......2.12.2 2.3 检查控制柜.............. 接线检查................ 绝缘检查................ 检查输入电压............ 检查控制变压器输出电压10111213141516 2.42.5 检修模式 A LMCB 上电检查.........3.1 检查 A LMCB 的输入输出电压3.2 上电检查LMCB 的状态............A LMCB 驱动部分参数设置 ............... LMCB 驱动部分调试 .....................5.1 运行状态设臵....................5.2 使用同步电机的主机..............5.3 使用异步电机的主机.............. 电梯运行方向检查..................... 点动运行模式.........................7.1 紧急电动运行（ERO ）............7.2 轿顶检修运行（TCI ）........... 位置参考系统调整.....................8.1 极限开关的调整..................8.2 调整轿顶光电开关和井道隔光板首次正常运行准备...........................9.1 安全、门锁回路检查..............9.2 确认井道信号....................井道位置自学习......................DCS （门检测运行）操作..............正常运行............................正常运行的平层位置的调整............起动力矩调整........................振动性能调整........................故障排除............................ 目录. 61111111314141414141415151515161617171718181控制系统概述新XGM1系统引用了 A LMCB （逻辑控制板）作为电梯控制系统的核心，充分吸收了先进技术，利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。

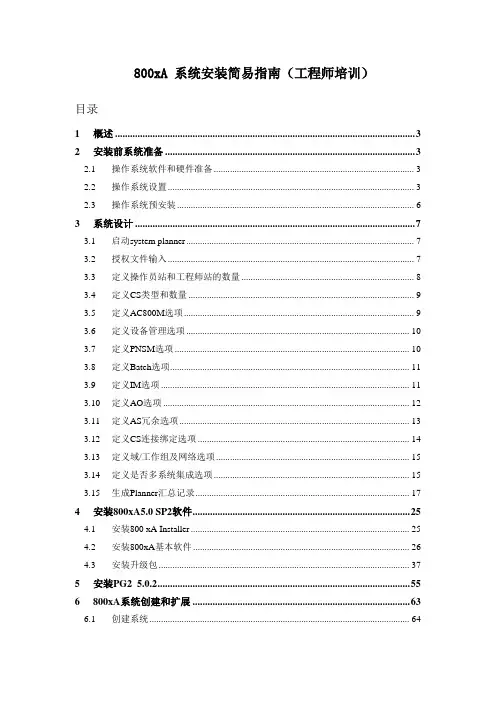

800xA 系统安装简易指南（工程师培训）目录1概述 (3)2安装前系统准备 (3)2.1操作系统软件和硬件准备 (3)2.2操作系统设置 (3)2.3操作系统预安装 (6)3系统设计 (7)3.1启动system planner (7)3.2授权文件输入 (7)3.3定义操作员站和工程师站的数量 (8)3.4定义CS类型和数量 (9)3.5定义AC800M选项 (9)3.6定义设备管理选项 (10)3.7定义PNSM选项 (10)3.8定义Batch选项 (11)3.9定义IM选项 (11)3.10定义AO选项 (12)3.11定义AS冗余选项 (13)3.12定义CS连接绑定选项 (14)3.13定义域/工作组及网络选项 (15)3.14定义是否多系统集成选项 (15)3.15生成Planner汇总记录 (17)4安装800xA5.0 SP2软件 (25)4.1安装800 xA Installer (25)4.2安装800xA基本软件 (26)4.3安装升级包 (37)5安装PG2 5.0.2 (55)6800xA系统创建和扩展 (63)6.1创建系统 (64)6.2系统扩展 (67)7导入License (69)8可能遇到的问题： (73)1 概述该文档为描述800Xa V5.0 SP2 REVB版本的安装简易指南，包括操作系统设置，安装步骤，已经安装结束后的XA系统的设置以及安装过程中应该注意的事项。
安装可以使用手动和自动两种方式。
初次安装为提高效率，可以采用自动安装完成；如果安装结束后还需要添加软件项，使用手动进行有选择的安装。
系统自动安装的基本流程为：安装前系统准备、系统设计计划、系统安装2 安装前系统准备2.1 操作系统软件和硬件准备⏹计算机硬件要求严格根据ABB800XA系统认证第3方设备文件的要求来配置高品质的服务器和工作站产品通常系统中服务器内存至少需要4G；工作站内存至少需要2GC:盘的大小：因为800xA系统中历史记录，报警记录等信息的存储默认盘为计算机操作系统的C盘。
![ZXMP_M800(V2.2)安装手册[下]](https://uimg.taocdn.com/8d4af8c69ec3d5bbfd0a744a.webp)
第6章 设备组装6-116.7.1.3 TMUX 子架TMUX 子架的板位排列如图6.7-3所示，数字表示槽位号。
单板与插槽的对应关系如表6.7-2所示。
图6.7-3 TMUX 子架板位排列表6.7-2 TMUX 子架单板与插槽的对应关系槽位号可插单板 备注7，8 CA 或CSU （两槽位单板类型必须相同）默认槽位7为主用插槽，槽位8为备用插槽DSAE 、SMU 与CSU 板配合使用 1~6，9~14推荐配置汇聚类单板SRM41、SRM42与CA 板配合使用无槽位限制，也可以配置其他单板6.7.2 插拔单板操作1． 取出防静电袋内的单板，检查有无机械性损伤。
由于单板内有大量CMOS元件，接触单板前必须采取可靠的防静电措施。
2． 按照设计资料中的板位图和设备板位资源要求，将单板插入子架相应槽位。
3． 插板步骤如下：（1） 按下扳手簧片，把扳手放到水平位置。
（2） 双手分别抓住单板上、下扳手，将单板对准导轨小心推入，推入过程中应保持单板垂直，可适度用力。
（3） 在单板将要到位时将扳手上的卡口卡住子架的前横梁，两手同时适度用力向下、向上推压单板扳手，直至单板扳手直立、簧片发出“咔哒”的锁定声。
（4） 插板完成，单板面板应与子架单板区外框平齐。
插板操作如图6.7-4所示。
6-12图6.7-4 插单板操作示意图4．拔板操作如下：（1）双手分别抓住上、下扳手，按下扳手簧片，两手同时适度用力向上、向下扳动单板扳手，使单板退出插槽。
（2）用一只手的拇指、食指抓住单板扳手，另一只手把持单板面板，将单板平滑地拉出插槽。
5．由于实际工程应用配置上的不同，每个子架都有一定数量的空槽位，所有空槽位上均配有标准的装饰面板。
装饰面板的插拔可参照单板的插拔进行。
6.7.3 操作注意事项1．由于单板内有大量CMOS元件，接触单板时必须佩戴防静电手环，将人体与系统工作地相连。
如果待安装设备的接地线尚未连接，其机柜上连接的防静电手环并不能起到防静电作用，应采取其他防静电措施。

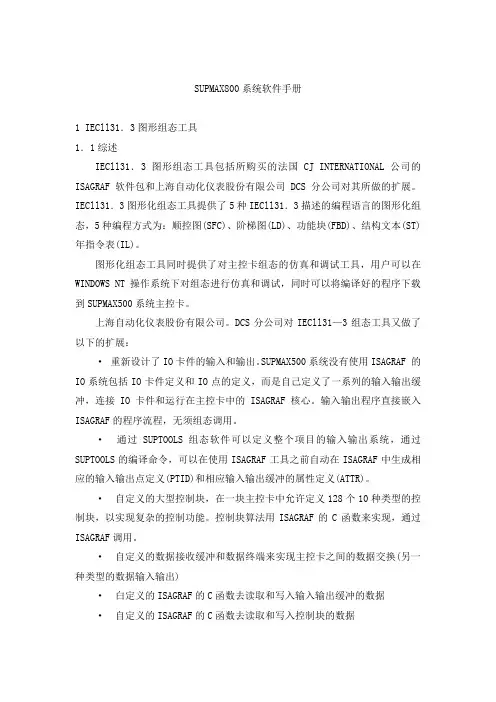

SUPMAX800系统软件手册1 IECll31．3图形组态工具1．1综述IECll31．3图形组态工具包括所购买的法国CJ INTERNATIONAL公司的ISAGRAF软件包和上海自动化仪表股份有限公司DCS分公司对其所做的扩展。
IECll31．3图形化组态工具提供了5种IECll31．3描述的编程语言的图形化组态，5种编程方式为：顺控图(SFC)、阶梯图(LD)、功能块(FBD)、结构文本(ST)年指令表(IL)。
图形化组态工具同时提供了对主控卡组态的仿真和调试工具，用户可以在WINDOWS NT操作系统下对组态进行仿真和调试，同时可以将编译好的程序下载到SUPMAX500系统主控卡。
上海自动化仪表股份有限公司。
DCS分公司对IECll31—3组态工具又做了以下的扩展：·重新设计了IO卡件的输入和输出。
SUPMAX500系统没有使用ISAGRAF 的IO系统包括IO卡件定义和IO点的定义，而是自己定义了一系列的输入输出缓冲，连接IO卡件和运行在主控卡中的ISAGRAF核心。
输入输出程序直接嵌入ISAGRAF的程序流程，无须组态调用。
·通过SUPTOOLS组态软件可以定义整个项目的输入输出系统，通过SUPTOOLS的编译命令，可以在使用ISAGRAF工具之前自动在ISAGRAF中生成相应的输入输出点定义(PTID)和相应输入输出缓冲的属性定义(ATTR)。
·自定义的大型控制块，在一块主控卡中允许定义128个10种类型的控制块，以实现复杂的控制功能。
控制块算法用ISAGRAF的C函数来实现，通过ISAGRAF调用。
·自定义的数据接收缓冲和数据终端来实现主控卡之间的数据交换(另一种类型的数据输入输出)·白定义的ISAGRAF的C函数去读取和写入输入输出缓冲的数据·自定义的ISAGRAF的C函数去读取和写入控制块的数据·自定义的ISAGRAF的C函数去读取和写入数据接收缓冲的数据·自定义的ISAGRAF的C函数去读耿和写入数据终端的数据·自定义的ISAGRAF的C函数完成一些特殊的功能，如二选一等SUPTOOLS组态软件生产、维护和下载系统的组态数据库，ISAGRAF的IECll31-3组态工具在SUPTOOLS软件包的控制下运行。

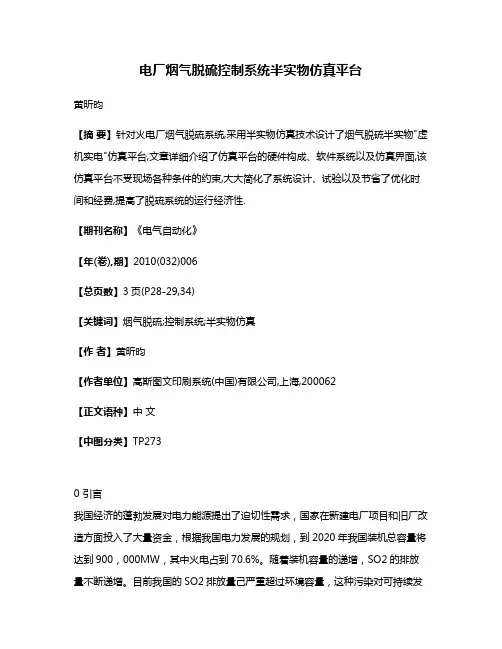

电厂烟气脱硫控制系统半实物仿真平台黄昕昀【摘要】针对火电厂烟气脱硫系统,采用半实物仿真技术设计了烟气脱硫半实物"虚机实电"仿真平台,文章详细介绍了仿真平台的硬件构成、软件系统以及仿真界面,该仿真平台不受现场各种条件的约束,大大简化了系统设计、试验以及节省了优化时间和经费,提高了脱硫系统的运行经济性.【期刊名称】《电气自动化》【年(卷),期】2010(032)006【总页数】3页(P28-29,34)【关键词】烟气脱硫;控制系统;半实物仿真【作者】黄昕昀【作者单位】高斯图文印刷系统(中国)有限公司,上海,200062【正文语种】中文【中图分类】TP2730 引言我国经济的蓬勃发展对电力能源提出了迫切性需求，国家在新建电厂项目和旧厂改造方面投入了大量资金，根据我国电力发展的规划，到2020年我国装机总容量将达到900，000MW，其中火电占到70.6%。
随着装机容量的递增，SO2的排放量不断递增。
目前我国的SO2排放量己严重超过环境容量，这种污染对可持续发展及人类居住生态环境都造成不可逆转的影响[1]。
2005年5月19日，国家发展改革委印发了《关于加快火电厂烟气脱硫产业化发展的若干意见》。
《意见》的发布将对规范火电厂烟气脱硫产业市场，提高烟气脱硫设施建设、运行水平，加快烟气脱硫产业的健康快速发展产生积极的促进作用。
目前，我国烟气脱硫技术的研发力量主要集中在专业院校和科研院所，由于受资金和生产场所等条件限制，绝大部分自主开发的新技术仅停留在小试或中试阶段，难以在大型火电厂烟气脱硫工程中得到实际应用。
以企业为主体的烟气脱硫工程创新体系尚未形成，且没有一家企业能够对烟气脱硫过程控制、优化控制和状态监控、大型机电设备状态监控进行有机的整合，做脱硫控制的多侧重脱硫过程控制情况，做脱硫机电设备的多侧重状态监控和优化，往往忽略了各系统间的联系，很难发挥其应有的效益。
仿真可分为计算机仿真和半实物仿真。
AS800系列高压变频器使用说明书AS800系列高压变频器出版状态： 标准产品版本： V1.01本变频器使用说明书版权，归上海辛格林纳新时达电机有限公司所有。
没有得到上海辛格林纳新时达电机有限公司许可，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
All Copyright reserved by Shanghai Sigriner STEP ElectricCo.，Ltd. 。
The information in this document is subject to changewithout prior notice. No part of this document may in anyform or by any means (electronic, mechanical, micro-coping,photocopying, recording or otherwise) be reproduced, storedin a retrial system or transmitted without prior writtenpermission from Shanghai Sigriner STEP Electric Co.,Ltd.上海辛格林纳新时达电机有限公司序言AS800系列高压变频器是顺应节能减排的社会趋势，由上海辛格林纳新时达电机有限公司开发的新型变频器。
感谢您选择使用我们的变频器。
在使用前请阅读和理解本说明书中的各项内容，以确保准确的使用。
不正确的使用，将造成运行不正常或使用寿命的缩短。
本使用手册只适用我公司AS800系列高压变频器。
本使用说明书请随同变频器一起妥善保管，以备随时使用。
内容提要本使用说明书对AS800系列高压变频器的安全注意事项、安装、接线、调试、功能参数设定、维护及故障处理进行了全面系统的阐述。

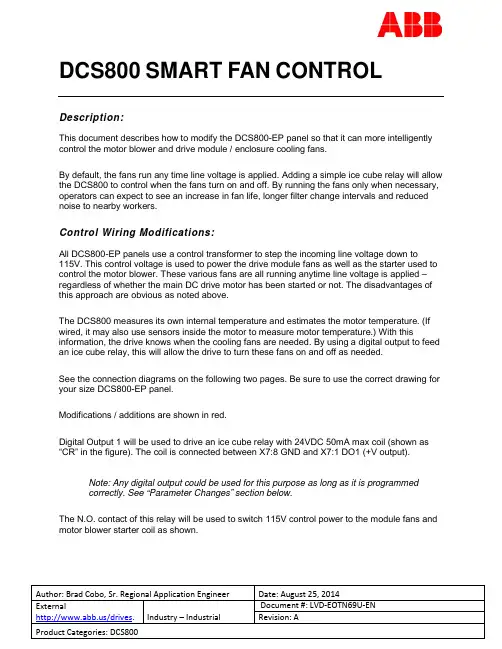

DCS800SMART FAN CONTROLDescription:This document describes how to modify the DCS800-EP panel so that it can more intelligently control the motor blower and drive module / enclosure cooling fans.By default, the fans run any time line voltage is applied. Adding a simple ice cube relay will allow the DCS800 to control when the fans turn on and off. By running the fans only when necessary, operators can expect to see an increase in fan life, longer filter change intervals and reduced noise to nearby workers.Control Wiring Modifications:All DCS800-EP panels use a control transformer to step the incoming line voltage down to115V. This control voltage is used to power the drive module fans as well as the starter used to control the motor blower. These various fans are all running anytime line voltage is applied – regardless of whether the main DC drive motor has been started or not. The disadvantages of this approach are obvious as noted above.The DCS800 measures its own internal temperature and estimates the motor temperature. (If wired, it may also use sensors inside the motor to measure motor temperature.) With this information, the drive knows when the cooling fans are needed. By using a digital output to feed an ice cube relay, this will allow the drive to turn these fans on and off as needed.See the connection diagrams on the following two pages. Be sure to use the correct drawing for your size DCS800-EP panel.Modifications / additions are shown in red.Digital Output 1 will be used to drive an ice cube relay with 24VDC 50mA max coil (shown as “CR” in the figure). The coil is connected between X7:8 GND and X7:1 DO1 (+V output).Note: Any digital output could be used for this purpose as long as it is programmedcorrectly. See “Parameter Changes” section below.The N.O. contact of this relay will be used to switch 115V control power to the module fans and motor blower starter coil as shown.New Control Relay (CR)24VDC 50mA Max CoilCRConnect coil to DCS800X7:8 GND andX7:1 DO1(+)CRFigure 1. Control Power Diagram C1 – 10-250HP (DCS800-EP1-0020 through EP2-0250)New Control Relay (CR)24VDC 50mA Max CoilConnect coil to DCS800CRX7:8 GND andX7:1 DO1(+)CRFigure 2. Control Power Diagram C2 – 300-600HP (DCS800-EP1-0610 through EP2-1010)Parameter Changes:If the Factory Macro is used (which is the default setting), Digital Output 1 (DO1) is programmed to be a “FansOn” command. It is advisable to double check this by verifying:PARAMETER 14.01 DO1Index= 603PARAMETER 14.02 DO1BitNo= 0Note: If DO1 is already used for something else, feel free to use any other availableoutput. The Group 14 parameters for that particular output must be set the same way as above.By default, the drive will turn off the fans at the same time the drive is switched off. If the user would like for the fans to run a bit longer, to allow the equipment to cool down for example, the following parameter should be set:PARAMETER 21.14 FanDly= 60 seconds (Default is 0, Range is 0-300 sec) Description of Operation:Once the drive receives a start command, it will turn on DO1 thus energizing the control relay and providing power to the drive module’s cooling fans as well as the motor blower starter.When the drive receives a stop command, the fans will turn off immediately unless an “off delay” has been programmed into parameter 21.14 or the drive detects an overtemperature condition within itself or the motor. If that is the case, the drive will continue to run the fans until the overtemperature condition has passed (temperature falls below alarm limit). At that point, the off delay timer starts and the fans will shut off after the delay has expired.See the DCS800 Firmware Manual -> Fault Tracing section -> Motor Thermal Model for more detailed information on alarm and fault temperature thresholds and their associated parameters. Documents or other reference material:DCS800-EP Installation and Start Up ManualDCS800 Panel Drive (20-1000 Amps)A supplement to the DCS800 Hardware manualDocument No. 3AUA000007 6338 REV DFirmware ManualDCS800 Drives (20 to 5200A)Document No. 3ADW000193 R0701 REV GCorrective Actions:N/A。
新华XDC800控制系统现场安装指导手册X0116010_版本1.1编制：________________校对：________________审核：________________批准：________________上海新华控制技术（集团）有限公司2010年10月新华XDC800控制系统现场安装指导手册X0116010_版本1.1上海新华控制技术（集团）有限公司2010年10月目录1. 产品包装 (4)2. 运输 (4)3．贮存环境 (4)4．开箱验收及安装就位 (4)5．接地 (14)6．电源分配与连接 (15)7．I/O信号电缆的选择与铺设 (16)8．系统上电前的检查 (17)9. 系统上电 (17)11．XDC800操作说明 (22)12．系统出现故障及排除 (22)1. 产品包装1.1用于包装的纸箱、木箱外表应标有产品名称、项目名称、用户地址、出厂日期、公司名称和商标，并标有防潮、防尘、防震、小心轻放、向上的标志。
1.2包装箱内有装箱单、检验合格证、附件。
附件使用防静电袋封装，外包装使用硬纸箱。
机柜外用薄膜密封，外包装用木柜，机柜用螺钉固定。
1.3包装纸箱、木箱的运输标志符合GB/T 15464。
1.4包装中的随机文件中应包括下列随机文件。
a.在1号箱中应包括总的箱件清单。
随机附一份总的装箱清单作为现场开箱验收的依据。
b.每个包装箱中均有两份装箱清单，一份用塑料袋封装于包装箱的侧上方，一份置于包装箱内。
c.产品合格证：包括型号、项目名称、发证日期和签发部分印章。
d.随机资料和使用手册按合同要求数量提供。
2. 运输2.1 做好运输中的防护措施，不受雨、雪或其他流质的淋袭及机械损伤。
2.2 HMI站、LCD监视器及I/O卡件的箱子，抗振动、碰撞、冲击，符合GB9813一级规定。
2.3 机柜抗振动、碰撞、冲击，符合GB9813二级规定。
3．贮存环境3.1 贮存环境温度：-20ºC～+70ºC3.2 贮存相对湿度：40%～80%3.3 贮存仓库不允许有各种易燃、易爆、有腐蚀性、有害的气体、药品等。

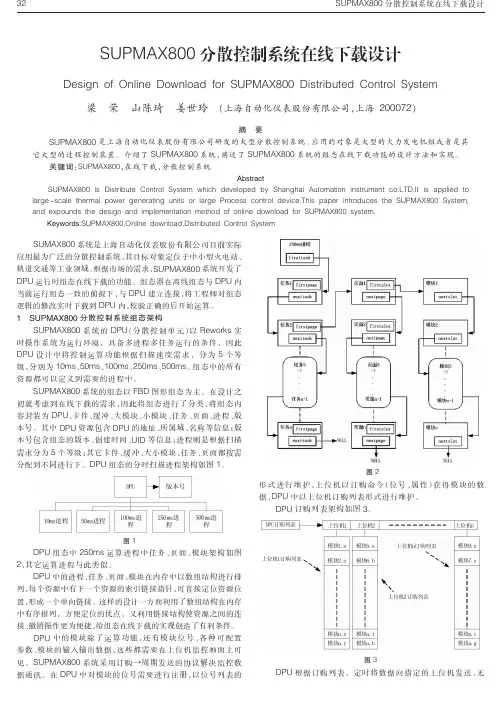

SUPMAX800集散控制系统的构成及软件应用文章摘要:随着控制系统对运算能力和实时性能要求的不断提高，实时集散控制系统已成为嵌入式应用领域中的一个主要方向。
SUPMAX800是上仪DCS公司开发研制的大型集散控制系统，具有良好的容错能力和实时性能，组态方式符合IEC1131-3国际标准，主控卡使用32位嵌入式微处理器并采用了Vx-Works嵌入式实时控制系统，保证了系统的实时、可靠运行。
目前已在贵州野马寨电厂及其他电站控制项目中投入应用。
(共3页)文章关键词:集散控制系统软件应用32位嵌入式微处理器IEC1131-3实时控制系统性能要求运算能力应用领域开发研制实时性能容错能力国际标准组态方式可靠运行控制项目DCS主控文章快照:统控制的需要，划分了以下多个任务，各任务优先级均设置为100：ISaGRAF组态管理器任务，管理虚拟机并提供各组态资源的运行状态；lsaVM虚拟机任务，解释应用程序代码并执行组态资源文件；IVMxxxx虚拟机任务，执行用户C嵌入式应用程序；ISalXD交换调度任务，对各虚拟机的通信进行调度管理；ETCP任务，支持增强T℃P／II)协议，对以太网通信进行管理；ISaRSI任务，对串行链路通信进行管理。
各任务间的关系与调度管理如图3所示。
SUPMAX800系统软件没有使用ISaGRAF提供的IO机制，而是根据系统硬件特性重新定义了IO卡件、输入输出缓冲和处理机制，并嵌入到ISaGRAR虚拟机运行程序中，实现了虚拟机与IO卡件的硬件连接及主控卡间的数据交换，同时还编写了大量的控制算法模块，如专用于电厂协调控制的DEB400能量直接平衡算法模块等，扩展了系统的组态控制功能并实现了ISaGRAF与SUPMAX800系统之间的无缝集成。
4结束语分散控制、集中管理是目前电力工业自动控制领域中的主要控制方式，随着控制系统对运算能力和实时性能要求的不断提高，分布式实时控制技术已成为嵌入式系统及软件在集散控制系统中的一个重要应用。
SUPMAX800A前言SUPMAX分散控制系统总是由数量不等的三种硬件部分组成。
这三种硬件部分我们称之为资源：·工作站系统的人机接口，按功能可以分为操作员站、工程师站等·远程处理单元现场同系统的接口，包括I0卡件和分散处理单元·网络工作站同远程处理单元之间的物理通信连接在SUPMAX的硬件安装和连接导过程对象之前，我们应该对SUPMAX的资源先进行组态。
对象这本手册主要面对的是SUPMAX分散控制系统的组态工程师。
组态工程师或者组态程序员通过本手册可以设计和规划一套SUPMAX分散控制系统，来实现所需要的控制策略。
所需知识本向导手册中的内容适用于SUPMAX800系统。
使用本手册需要了解SUPMAX800分散控制系统的工作站知识和SUPMAX800系统的技术术语。
作为组态工程师，需要彻底的了解工作站中的工程师站和服务器。
内容介绍第一章“介绍”，对SUPMAX系统进行一个整体的介绍，包括系统结构、系统组成等总体性内容。
第二章“工作站”，对SUPMAX系统的工作站进行介绍，包括操作员站、工程师站、服务器等。
第三章“网络和域”，对SUPMAX系统的网络进行介绍，并且介绍SUPMAX 多域系统的概念。
第四章“远程处理单元”，对SUPMAX系统的远程处理单元进行介绍，包括分散处理单元、I0卡件等本手册只是介绍了系统具有的资源和需要进行的组态工作。
具体的组态方法参见023220，SUPTOOLS组态软件，023240，IEC6113 1-3组态软件。
相关手册作为组态工程师还需要详细了解下列相关的手册：标题部件号SUPTOOLS组态软件023220IEC6113 1-3组态软件023240输入输出缓冲023230远方数据接收023231数据终端023232控制块023233项目结构023241公共对象023242SFC语言023243流程图023244FBD语言023245LD语言023246ST语言023247IL指令表023248标准运算符，功能块和函数 023249第一章系统介绍系统组成部分这本文档将帮助你了解SUPMAX分散控制系统，为你进行系统的规划和组态提供参考。
很高兴能为您撰写关于maxdna分散控制系统产品手册的文章。
maxdna分散控制系统是一种先进的控制系统，可应用于多个行业和领域，在提高效率、降低成本和改善生产过程方面具有显著的作用。
一、maxdna分散控制系统概述1. maxdna分散控制系统是什么？maxdna分散控制系统是一种基于现代工业自动化技术的软件系统，旨在实现对分散生产过程的全面控制和监测。
它融合了先进的控制算法、人机界面设计和数据分析技术，能够实现对生产过程的智能化管理和优化控制。
2. maxdna分散控制系统的特点1) 全面性：涵盖了生产过程的各个环节，实现了全面控制和监测。
2) 灵活性：可以根据不同行业和生产需求进行定制化设计，满足各种复杂生产过程的控制要求。
3) 高效性：通过优化控制算法和数据分析技术，提高生产效率，降低生产成本。
4) 可视化：通过直观的人机界面，实时展现生产过程的各项指标和数据，方便操作人员进行监测和调整。
二、maxdna分散控制系统的应用领域maxdna分散控制系统可以应用于多个行业和领域，包括但不限于化工、制药、食品加工、能源等。
在这些行业中，maxdna分散控制系统发挥着重要的作用，帮助企业实现生产过程的精细化管理和高效化运行。
1. 化工行业maxdna分散控制系统在化工行业的应用非常广泛，能够实现对化工生产过程中各种反应、分离和提纯操作的精准控制，提高产品质量并降低能耗。
2. 制药行业在制药行业，maxdna分散控制系统可以帮助企业实现药品生产过程的自动化控制和数据记录，确保药品质量符合标准要求。
3. 食品加工行业对于食品加工行业而言，maxdna分散控制系统可以帮助企业实现对生产线的智能化控制，提高生产效率和保证食品安全。
4. 能源行业在能源行业，maxdna分散控制系统可以实现对发电和能源生产设备的远程监测和智能控制，提高能源利用效率和降低排放。
三、我的个人观点和理解maxdna分散控制系统作为一种先进的控制系统产品，对于提高生产效率、降低生产成本和改善生产过程具有重要意义。
ＳＵＰＭＡＸ－８００分散控制系统特点完整的功能包括回路调节、逻辑控制、顺序控制、数据采集和企业管理。
ＳＵＰＭＡＸ－８００系统的模块结构易学易懂，可以方便的实现各类控制。
ＳＵＰＭＡＸ－８００系统容易设计、容易组态、容易操作和维护。
ＳＵＰＭＡＸ－８００分散控制系统是由上海自动化仪表股份有限公司ＤＣＳ公司自行开发研制全新一代的中小型分散控制系统。
它吸取和融合了当今世界上最先进的ＤＣＳ系统的技术特点，包含ＤＣＳ公司近十年的应用经验，并根据中国国内广大用户的需求和实际使用情况而研制开发的。
该系统技术领先、性能可靠、功能齐全、使用方便、价格优惠，可以为您和您的企业提供功能全面的工厂过程自动化控制。
ＳＵＰＭＡＸＮＥＴ网络通信速度１ＯＯＭｂｐｓ基于交换型快速以太网标准可采用智能型网络交换器全双工操作，多点同步通讯，无碰撞无故障网络－完全冗余开放结构，使用ＴＣＰ／ＩＰ协议传输介质可采用电缆或光纤结构安全灵活支持多域系统一、ＳＵＰＭＡＸＳＴＡＴＩＯＮ工作站特点使用ＭｉｃｒｏｓｏｆｔＷｉｎｄｏｗｓＮＴ操作系统基于ＩｎｔｅｌＰｅｎｔｉｕｍ处理器的开放的硬件平台，易兼容、易升级应用灵活，通过不同的ＳＵＰＭＡＸ软件模块实现各种功能概述ＳＵＰＭＡＸＳＴＡＴＩＯＮ工作站是工厂自动化系统的人－机界面，ＳＵＰＭＡＸＳＴＡＴＩＯＮ工作站支持不同的模块式软件应用程序以实现在系统的不同功能，包括：工程师站ＳＵＰＭＡＸＶＩＥＷ软件：实时监控、过程图ＳＵＰＭＡＸＴＯＯＬＳ软件：系统硬件组态、控制策略图型组态（符合ＩＥＣｌ１３１－３标准）、数据库趋势与报警、历史库等组态、用户应用程序的编制和运行。
服务器站ＳＵＰＭＡＸＳＥＲＶＥＲ软件：过程数据采集、历史数据（趋势点、报警、报表、事件等）记录保存。
ＳＵＰＭＡＸＬＩＮＫ软件：提供连接至ＰＬＣ和其它外部系统或子系统的接口。
操作员站ＳＵＰＭＡＸＶＩＥＷ软件：实时监控，过程图形显示为操作员提供友好的人机对话和画面显示环境，完成对控制对象或生产过程的实时监控和控制操作。
SUPMAX SUPMAX800800分散控制系统分散控制系统安装指导手册安装指导手册目 录1．包装____________________________________________________________________3 2. 运输____________________________________________________________________3 3．贮存环境________________________________________________________________3 4．开箱验收及安装就位______________________________________________________3 5．接地____________________________________________________________________8 6．电源分配与连接__________________________________________________________9 7．I/O信号电缆的选择与铺设________________________________________________10 8．系统上电前的检查_______________________________________________________11 9．系统上电_______________________________________________________________12 10．操作说明______________________________________________________________121．包装1.1用于包装的纸箱、木箱外表应标有产品名称、型号、项目名称、用户地址、出厂日期、公司名称和商标。
并标有防潮、防尘、防震、小心轻放、向上的标志；1.2包装箱内有装箱单、检验合格证、附件。
SUPMAX SUPMAX800800分散控制系统分散控制系统安装指导手册安装指导手册目 录1．包装____________________________________________________________________3 2. 运输____________________________________________________________________3 3．贮存环境________________________________________________________________3 4．开箱验收及安装就位______________________________________________________3 5．接地____________________________________________________________________8 6．电源分配与连接__________________________________________________________9 7．I/O信号电缆的选择与铺设________________________________________________10 8．系统上电前的检查_______________________________________________________11 9．系统上电_______________________________________________________________12 10．操作说明______________________________________________________________121．包装1.1用于包装的纸箱、木箱外表应标有产品名称、型号、项目名称、用户地址、出厂日期、公司名称和商标。
并标有防潮、防尘、防震、小心轻放、向上的标志；1.2包装箱内有装箱单、检验合格证、附件。
附件使用防静电袋封装，外包装使用硬纸箱。
机柜外用薄膜密封，外包装用木柜，机柜用螺钉固定；1.3包装纸箱、木箱的运输标志符合GB191规定，不会因运输条件而变色、脱落；1.4随机附一份总的装箱清单，作现场开箱验收的依据；2. 运输2.1做好运输的防护措施，不受雨、雪或其它流质的淋袭及机械损伤；2.2工程师站、操作员站、CRT监视器及I/O卡件的箱子，抗振动、碰撞、冲击，符合GB9813一级规定；2.3机柜抗振动、碰撞、冲击，符合GB9813的二级规定；3．贮存环境3.1产品必须保存在室内仓库，禁止露天堆放。
库房应符合GB J 16-1987中4.2.1条的要求，库房耐火等级不低于三级；3.2贮存环境温度：-20℃～+40℃；3.3贮存相对湿度：40%～80%（不结露）；3.4贮存仓库不允许有各种易燃、易爆、有腐蚀性、有害的气体、药品；3.5贮存仓库内不允许有超过技术规定的强磁场，不允许有剧烈振动；3.6包装箱离地面大于10cm，距离墙壁间距不小于50cm；3.7贮存期不应超过6个月；4．开箱验收及安装就位4.1 开箱验收4.1.1 公司派专责人员与用户一起开箱验收，特殊条件下也可授权委托用户直接开箱。
4.1.2 检查设备外观是否在运输途中或贮存期间有损伤。
4.1.3 根据装箱清单对设备逐一检查，数量、类型与装箱单一致。
4.2 安装4.2.1 控制室要求SUPMAX整套系统安装在控制室中，现场信号通过信号电缆连接至控制室的现场控制站。
为保证系统的正常运行。
控制室的条件至关重要。
DCS系统设备必须在安装房间内装修完毕才能就位，房内设有防尘措施.为满足工作环境条件，控制室中应保持清洁，注意防尘，控制室的门窗应密封良好，建议在控制室中安装空调。
4.2.2 产品工作环境工作温度：0℃～50℃工作相对湿度：10%～90%(不结露)大气压：86KPa～106KPa4.2.3 DPU机柜，端子柜安装DPU机柜，端子柜安装就位于机柜槽钢上，槽钢上必须敷一层绝缘橡胶，保证槽钢与机柜之间必须完全绝缘。
安装完毕，须用固定螺钉安全固定。
（固定螺钉为Ｍ12） DPU机柜，端子柜的外形及安装尺寸如图一，图二。
如多柜拼装可拆去中间的柜侧板，以减少有效宽度。
（a）单柜外形尺寸（正面）(b)拼装柜外形尺寸（正面）（图一）RPU机柜外形尺寸（a）单柜安装尺寸(b)拼装柜安装尺寸 （图二）RPU机柜安装尺寸4.2.3 工程师站安装工程师站配备工业用PC机。
图三工程师站可安装于相应操作台里。
（图三）工业用PC机。
4.2.4 操作员站安装操作员站配备工业用PC机。
图三操作员站的安装可由用户订合同时确定安装位置。
可安装于集控室相应的操作台下，或集中放置在电子间的控制机柜内（需配长线驱动器）。
4.2.5 操作键盘安装操作键盘采用SUPMAX系统专用触摸式键盘，它的外形及安装尺寸如图四。
操作键盘可安装于操作台上，也可安装于用户自己提供的操作台上，但必须留下专用键盘的位置，并注意出线。
（图四）SUPMAX专用触摸式键盘的外形及安装尺寸4.2.6 I/O卡件安装SUPMAX系统的I/O卡件安装于系统的RPU柜中。
4.2.7 操作台安装可提供各类操作台。
包括各种一般台式通用操作台和集控室控制台（根据用户具体要求定做）。
图五是SUPMAX操作台的外形及安装尺寸.（图五A）SUPMAX工程师操作台的外形及安装尺寸（图五B）SUPMAX操作员操作台的外形及安装尺寸4.2.8 打印机安装SUPMAX系统打印机可按用户需要订货，打印机可直接安置于一般操作台上，也可安置于提供打印台内。
打印台外形及安装尺寸如图六。
（图六）打印台外形及安装尺寸4.2.9 数据通讯线安装桥架上应用软金属管保护，软金属管应接地。
走线应避免与动力电缆平行。
5．接地5.1 接地要求为保证SUPMAX正常运行，SUPMAX系统的接地设计与安装须遵守以下限制：* 不得通过非SUPMAX设备接地* 不得接到高压设备所用的接地点* 非系统设备不得通过SUPMAX系统接地* 不得把接地接到结构件上5.2 单点接地5.2.1 整个SUPMAX系统分成若干个站组，每个站组内实行单点接地，站组内各站接地点分别汇接到站组接地点（>10mm2多芯铜质电缆），每个站组的接地点分别汇接到SUPMAX系统接地铜板（>20mm2多芯铜质电缆），从接地铜板接至厂用接地网（或DCS专用接地网）的DCS 系统接地桩（>90mm2多芯铜质电缆，两端应焊接）。
5.2.2 站组范围一个站组定义为15米半径范围内，这个范围是指由站组接地点到每个站的最大电缆长度。
对于较小系统，整个系统可以为1个站组，这样站组接地点即为系统接地铜板。
5.3 RPU机柜的接地SUPMAX的RPU机柜内有二种接地，即机柜接地点和屏蔽接地点。
各个站的机柜接地点和屏蔽接地点可以串形连接方式汇接到站组接地点，各机柜与机房的金属槽钢必须绝缘。
5.4 接地电阻系统的接地铜板到大地的接地电阻<1Ω最佳,但不得超过4Ω。
5.5 接地网若接至厂用接地网，则以DCS接地桩为圆心，直径15M内，或与之相距5个接地桩内，不得有高电压强电流设备的安全接地和／或保护接地点。
若接至专用接地网，则该接地网范围应至少＞200m2，且接地网的接地电阻<1Ω。
5.6 接地示意图（图七） SUPMAX系统接地示意图6．电源分配与连接6.1 DCS的供电电源是一路UPS不间断电源，一路厂用电电源。
所有DCS设备必需接入DCS 配电柜。
6.2 电源容量每个DPU机柜电源容量 PdPd=单个DPU功耗 × 2 + 机笼(I/O卡件箱)功耗 +端子电源功耗操作员站机电源容量 Pc = 350W (包括CRT)工程师站机电源容量 Pg = 250W打印机电源容量 Pr (见所配打印机说明书)电源容量等于全部配置的总电源容量：Pz=Pd×X＋Pc×X＋Pg×X＋Pr×XX 为所配部件的个数。
如3个打印机X既为3。
6.3 供电电源的指标：220VAC±10%，50HZ±1HZ。
6.4 UPS的容量须能连续供电0.5小时以上。
6.5 电源连接（图八） 电源连接的示意图7．I/O信号电缆的选择与铺设7.1 信号电缆的选择7.1.1 模拟量信号使用屏蔽对绞电缆，电缆芯的截面积大于1mm2。
7.1.2 开关量信号使用一般对绞控制电缆连接。
重要的开关量输入信号也应考虑采用屏蔽电缆。
7.1.3 通讯电缆使用非屏蔽双绞线或光纤。
7.2 铺设7.2.1 I/O信号电缆应在电缆槽中铺设，电缆槽及盖板应接地。
7.2.2 单根信号电缆在钢制电缆管中铺设，钢管接地。
7.2.3 DCS系统中互相连接的网络电缆和光纤光缆在敷设时必须和信号电缆和动力电缆分开，并设置独立的电缆槽。
7.2.4 电缆铺设时，动力电缆、控制电缆、信号屏蔽电缆应分层敷设，自下而上分层排列的顺序是：动力电缆、控制电缆、信号电缆（屏蔽电缆）、通讯电缆（网线和光纤）。
7.2.5 信号电缆与动力电缆交叉铺设时，宜成直角，平行铺设时，二者之间的最小间距参考如下：动力电缆 最小间距125V 10A 300mm250V 50A 450mm440V 200A 600mm6300V 800V 1200mm7.2.6 电缆的备用芯数，一般不小于工作芯数的10%。
7.3 屏蔽接地所有现场信号的屏蔽应遵循一点接地的原则。
8．系统上电前的检查上电前，必须检查整套系统的接地、电源线和各种连线是否接好，确保正确无误。
8.1 RPU柜8.1.1 RPU柜内的各档电源接线、接地线。
8.1.2 RPU站的数据通讯线。
8.4.2 由现场进入端子的各类信号线。
8.2 工程师站（或服务器站）8.2.1 工程师站工业PC机、CRT、打印机的电源接线。
8.2.2 工程师站与DPU、操作员站的冗余数据通讯线。
8.2.3 工程师站工业PC机与CRT、打印机、鼠标、标准键盘的连线。
8.3 操作员站8.3.1 操作员站工业PC机、CRT、打印机电源连接。
8.3.2 操作员站与工程师站的通讯线。
8.3.3 操作员站与CRT、打印机、鼠标、操作键盘的连线。
9．系统上电首先，合上电源开关箱电源9.1 ENG，SVR的上电次序9.1.1 接通工程师站（ENG）主电源，启动工程师站（或者服务器SVR），待CRT屏幕上出现显示，并进入Windows，可双击进入CITECT应用程序。
9.1.2 打开打印机开关。
9.1.3 接通显示器电源。
9.1.4. 接通操作员站主电源。
接通电源，启动操作员站。
自动进入CITECT运行。
