静电场、恒定电流练习题答案

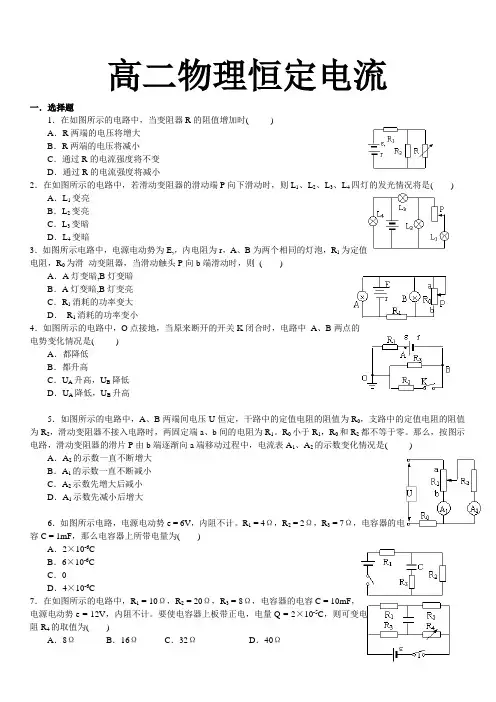

高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。

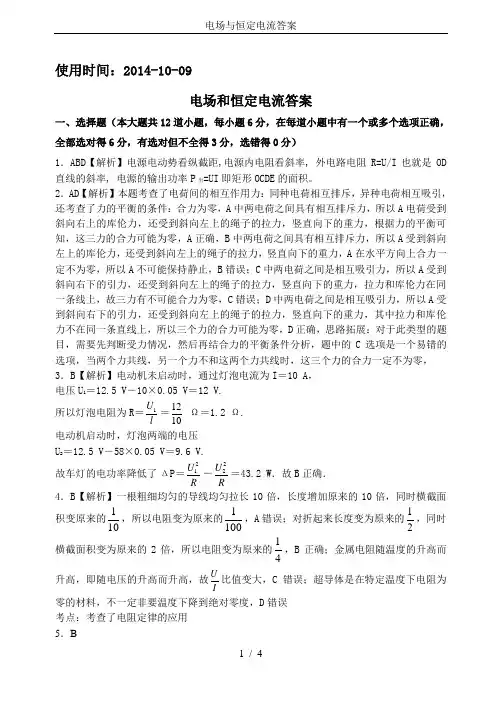

使用时间：2014-10-09电场和恒定电流答案一、选择题（本大题共12道小题，每小题6分，在每道小题中有一个或多个选项正确，全部选对得6分，有选对但不全得3分，选错得0分）1．ABD 【解析】电源电动势看纵截距,电源内电阻看斜率, 外电路电阻R=U/I 也就是OD 直线的斜率, 电源的输出功率P 出=UI 即矩形OCDE 的面积。

2．AD 【解析】本题考查了电荷间的相互作用力：同种电荷相互排斥，异种电荷相互吸引，还考查了力的平衡的条件：合力为零，A 中两电荷之间具有相互排斥力，所以A 电荷受到斜向右上的库伦力，还受到斜向左上的绳子的拉力，竖直向下的重力，根据力的平衡可知，这三力的合力可能为零，A 正确，B 中两电荷之间具有相互排斥力，所以A 受到斜向左上的库伦力，还受到斜向左上的绳子的拉力，竖直向下的重力，A 在水平方向上合力一定不为零，所以A 不可能保持静止，B 错误；C 中两电荷之间是相互吸引力，所以A 受到斜向右下的引力，还受到斜向左上的绳子的拉力，竖直向下的重力，拉力和库伦力在同一条线上，故三力有不可能合力为零，C 错误；D 中两电荷之间是相互吸引力，所以A 受到斜向右下的引力，还受到斜向左上的绳子的拉力，竖直向下的重力，其中拉力和库伦力不在同一条直线上，所以三个力的合力可能为零，D 正确，思路拓展：对于此类型的题目，需要先判断受力情况，然后再结合力的平衡条件分析，题中的C 选项是一个易错的选项，当两个力共线，另一个力不和这两个力共线时，这三个力的合力一定不为零，3．B 【解析】电动机未启动时，通过灯泡电流为I ＝10 A ，电压U 1＝12.5 V －10×0.05 V＝12 V.所以灯泡电阻为R ＝1U l ＝1210Ω＝1.2 Ω. 电动机启动时，灯泡两端的电压U 2＝12.5 V －58×0.05 V＝9.6 V.故车灯的电功率降低了ΔP ＝21U R －22U R＝43.2 W ．故B 正确． 4．B 【解析】一根粗细均匀的导线均匀拉长10倍，长度增加原来的10倍，同时横截面积变原来的110，所以电阻变为原来的1100，A 错误；对折起来长度变为原来的12，同时横截面积变为原来的2倍，所以电阻变为原来的14，B 正确；金属电阻随温度的升高而升高，即随电压的升高而升高，故U I比值变大，C 错误；超导体是在特定温度下电阻为零的材料，不一定非要温度下降到绝对零度，D 错误考点：考查了电阻定律的应用5．B6．C 【解析】若电路有断开之处，正常部位因为电流为零，所以电压为零，即电压表读数为零，否者若电表有读数，说明该处不是电源就是断路之处，因此答案为C 考点：电路故障分析7．C 【解析】根据库仑引力公式F=122q q k r知，甲球对乙球的库仑力和乙球对甲球的库仑力大小，方向相反。

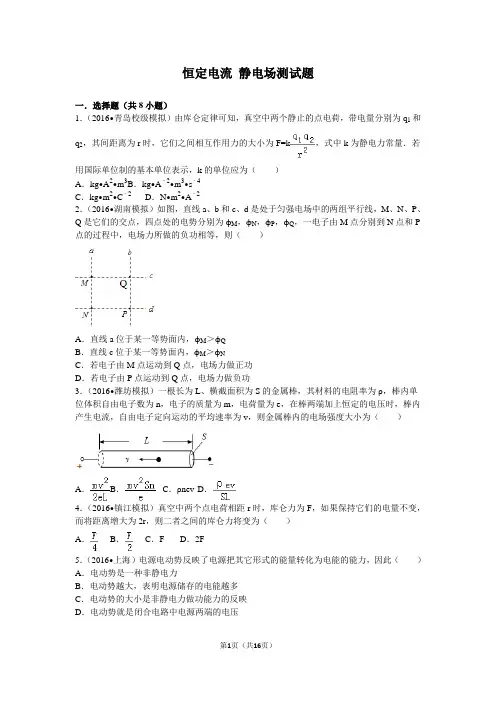

恒定电流静电场测试题一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣22．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为010．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是A．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将；将A板向上平移时，静电计指针张角将．（选填“变大”、“变小”或“不变”）14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用；电流表最好选用．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=，r=，代入数值可得E和r的测量值．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．测试卷六第（一套A卷）参考答案与试题解析一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣2【分析】力学单位制规定了物理量的单位，同时根据物理量间的公式也可以分析单位之间的关系．【解答】解：根据F=k可得：k=，由于F=ma，q=It，所以k=根据质量的单位是kg，加速度的单位m/s2，距离的单位是m，电流的单位是A，时间的单位s，可得k的单位是kg•A﹣2•m3•s﹣4故选：B【点评】单位制包括基本单位和导出单位，规定的基本量的单位叫基本单位，由物理公式推导出的单位叫做导出单位．2．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【分析】电子由M点分别到N点和P点的过程中，电场力所做的负功相等，说明电势能增加相等，据此分析电势高低．【解答】解：AB、据题，电子由M点分别到N点和P点的过程中，电场力做负功相等，则电势能增加相等，电势降低，则N、P两点的电势相等，d位于同一等势面内，根据匀强电场等势面分布情况知，直线a不是同一等势面，直线c位于某一等势面内，且φM＞φN．故A错误，B正确．C、由上分析知，直线c位于某一等势面内，M、Q的电势相等，若电子由M点运动到Q点电场力不做功，故C错误．D、电子由P点运动到Q点与电子由P点运动到M点电场力做功相等，所以电场力做正功，故D错误．故选：B．【点评】解决本题的关键要抓住电场力做功与电势能变化的关系，知道负电荷在电势高处电势能小．3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．【分析】利用电流的微观表达式求的电流，由电阻的定义式求的电阻，由E=求的电场强度【解答】解：导体中的电流为I=neSv导体的电阻为R=导体两端的电压为U=RI场强为E=联立解得E=ρnev故选：C【点评】本题主要考查了电流的微观表达式，根据电阻的决定式求的电阻，由E=求的场强4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F【分析】电量不变，只是将距离增大一倍，根据点电荷库仑力的公式F=k可以求得改变之后的库仑力的大小．【解答】解：由点电荷库仑力的公式F=k可以得到，电量不变，当距离增大一倍后，库仑力将变为原来的，所以A正确．故选A．【点评】本题就是对库仑力公式的直接考查，掌握住公式就很容易分析．5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【分析】电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量．【解答】解：A、电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误．BC、电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确．D、电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误．故选：C．【点评】本题考查对电动势的理解，要注意电源电动势表征了电源把其他形式的能转化为电能的本领大小，抓住电动势的物理意义和闭合电路欧姆定律进行分析．6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度【分析】分三段运用W=UIt求解电功，最后得到总功，换算成度数．【解答】解：用电量为：W=UI1t1+UI2t2+UI3t3=U（I1t1+I2t2+I3t3）=220V×（0.3A×10×60s+0.4A×600s+0.2A×2400s）=1.98×105J1KWh=3.6×106J故W=故选B．【点评】本题关键分三段求解电功，最后要换算成KWh，要知道1KWh=3.6×106J．7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．【分析】开关S断开和闭合时，利用闭合电路欧姆定律，分别求电容的电压，再由C=可得电量之比．【解答】解：当开关S断开时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U1==；当开关S闭合时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U2=E﹣IR=；由C=可得：=，故C正确，ABD错误．故选：C．【点评】解题的关键是清楚开关断开与闭合时电路的结构，并能应用闭合电路欧姆定律求电容的电压．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V【分析】由已知条件，由欧姆定律求出电阻的电流I，再由闭合电路欧姆定律，求出电池的电动势．【解答】解：由欧姆定律，得电路中电流为I==A=0.5A又由闭合电路欧姆定律，得E=I（R+r）=0.5×（5+1）V=3V故选：C【点评】闭合电路欧姆定律的形式常用有以下两种：（1）E=U外+U内；（2）I=．本题中，R换成电阻箱，就可以用伏阻法测量电源的电动势和内阻．二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为0【分析】完全相同的导电小球相互接触后，电量先中和后平分，平衡后，两球都处于平衡状态，对其中一个球受力分析，根据平衡条件求解A球所受的静电力和电荷量大小，根据电场的叠加原则求解A、B两球中点的场强．【解答】解：A、用丝绸摩擦过的玻璃棒带正电，与A球接触后A带正电，而B不带电，所以两球接触后所带电荷量相等且都带正电，故A正确；B、平衡后，两球都处于平衡状态，对A球受力分析，设悬挂A的细线与竖直方向的夹角为θ，如图所示：根据几何关系得：sinθ=，则tanθ=，根据平衡条件得：tanθ=，带入数据解得：F=6.0×10﹣3N，q=4×10﹣8C，故B错误，C正确；D、A、B两球带等量同种电荷，则A、B两球连线中点处的电场强度为0，故D正确．故选：ACD【点评】本题主要考查了共点力平衡条件以及库仑定律的直接应用，要求同学们能正确分析物体的受力情况，特别注意完全相同的导电小球相互接触后，电量先中和后平分，难度适中．10．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点【分析】沿电场线的方向电势降低，电场线的疏密表示电场的强弱；正电荷受力方向和电场线相同，负电荷则相反；运动轨迹与受力和初速度有关，不一定沿电场线．【解答】解：A、沿电场线的方向电势降低，所以A点的电势高．故A正确；B、电场线的疏密表示电场的强弱，只有一条电场线，不能判断出电场的强弱关系．故B错误；C、D、正电荷释放时，电场力方向始终与电场方向一致，由图可知，电场线不是直线，所以电场力的方向在不同的位置的方向不同，则电荷的加速度的方向不断变化，所以速度方向则在不断变化，因此其轨迹不沿电场线，所以不可能沿电场线运动到B点，故C正确，D 错误；故选：AC【点评】电场线是电场中的重要概念，因此要熟练掌握电场线和电场以及电场力之间的关系．11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大【分析】理清电路，确定电压表测得什么电压，电流表测得什么电流，抓住电动势和内阻不变，采用局部→整体→局部的方法，利用闭合电路欧姆定律进行分析．【解答】解：已知R1的总阻值大于R2，R2的滑动触点由最左端向右端移动的过程中，外电路的总电阻先增大后减小，总电流先减小后增大，内电压先减小后增大，路端电压先增大后减小，即电压表示数U先增大后减小，I2先减小后增大．R1与R2并联的电压先增大后减小．并联电压增大时，滑动触点右端电阻减小，则I1增大．当并联电压减小时，通过的R2的电流减小，而总电流增大，所以I1增大，因此I1一直增大．U与I2的乘积等于电源的输出功率．由于R2=R3=r，外电阻总电阻大于r，且大于外电路的总电阻先增大后减小，所以U与I2的乘积先减小后增大．故A、B错误，CD正确．故选：CD【点评】解决本题的关键抓住电动势和内电阻不变，结合闭合电路欧姆定律求解．注意做题前一定要理清电路，看电压表测的是什么电压，电流表测的是什么电流．12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的【分析】电源正极的电势较高．电源能提供持续的电压．通有恒定电流的导线中的电场是稳定的．结合这些知识分析．【解答】解：A、在电源的外部，电流总是由电势高处流向电势低处，则知电源正极的电势高于负极的电势．故A正确．B、电源是将其他能转化为电能的装置，其作用是保持电路两端的电压．故B正确．CD、通有恒定电流的导线中的电场是恒定的，该恒定电场是由稳定分布的电荷产生的，故C错误，D正确．故选：ABD【点评】解决本题的关键要理解电源的作用，知道通有恒定电流的导线中的电场是恒定的，可借助于静电场的知识来理解．三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是CA．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将变大；将A板向上平移时，静电计指针张角将变大．（选填“变大”、“变小”或“不变”）【分析】（1）根据实验装置判定电压不变，还是电量不变；（2）由图看出，电容器所带电量不变．静电计测量电容器两板间的电势差，电势差越大，指针的张角越大．根据决定电容的因素，分析电容的变化，由C=分析U的变化．【解答】解：（1）根据实验可知，电容器两极板的电量不变，故C正确，ABD错误；（2）将A板向左平移时，板间距离增大，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．将A板向上平移时，两板正对面积减小，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．故答案为：（1）C；（2）变大，变大．【点评】本题是电容器动态变化分析问题，关键要掌握决定电容的因素．并要抓住不变量，根据电容的定义式和决定式进行分析．14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用A；电流表最好选用C．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是C．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=ka，r=k﹣R2，代入数值可得E和r的测量值．【分析】（1）根据给出的仪表分析电流和电压最大值，电表量程略大于最大值即可；同时注意明确电压表内阻越大越好，而电流表内阻越小越好；（2）明确滑动变阻器的接法以及对电路的调节作用，则可得出正确的接法；（3）根据闭合电路欧姆定律进行分析，根据数学规律可求得电动势和内电阻．【解答】解：（1）电压表并联在电路中，故电压表内阻越大，分流越小，误差也就越小，因此应选内阻较大的A电压表；当滑动变阻器接入电阻最小时，通过电流表电流最大，此时通过电流表电流大小约为I===176mA；因此，电流表选择C；（2）分析电路可知，滑片右移电压表示数变大，则说明滑动变阻器接入电路部分阻值增大，而A项中两导线均接在金属柱的两端上，接入电阻为零；而B项中两导线接在电阻丝两端，接入电阻最大并保持不变；C项中一导线接在金属杆左端，而另一导线接在电阻丝左端，则可以保证滑片右移时阻值增大；而D项中导线分别接右边上下接线柱，滑片右移时，接入电阻减小；故D错误；故选：C；（3）由闭合电路欧姆定律可知：U=E﹣I（r+R2），对比伏安特性曲线可知，图象的斜率为k=r+R2；则内阻r=K﹣R2；令U=0，则有：I==；由题意可知，图象与横轴截距为a，则有：a=I=；解得：E=Ka；故答案为：（1）A，C；（2）C；（3）ka；k﹣R2．【点评】本题考查测量电源的电动势和内电阻实验中的仪表选择以及数据处理，要注意明确根据图象分析数据的方法，重点掌握图象中斜率和截距的意义．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．【分析】（1）由电场力做功的特点可明确W=Uq，而U=Ed，求得沿电场线方向上的距离即可求得功；（2）粒子在x轴方向上做匀速直线运动，根据水平位移可明确AO、BO及BC时间相等，由竖直方向的匀变速直线运动可求得时间；（3）由类平抛运动规律可求得水平和竖直竖直，再由运动的合成与分解求得合速度．【解答】解：（1）粒子从A到C电场力做功为W=qE（y A﹣y C）=3qEl0（2）根据抛体运动的特点，粒子在x轴方向做匀速直线运动，由对称性可知，轨迹是最高点D在y轴上，可令t A0=t oB=T，t BC=T；由Eq=ma得：a=又y=aT2y+3l0=a（2T）2解得：T=则A到C过程所经历的时间t=3；（3）粒子在DC段做类平抛运动，则有：2l0=v Cx（2T）；v cy=a（2T）v c==答：（1）粒子从A到C过程中电场力对它做的功3qEl0（2）粒子从A到C过程所经历的时间3；（3）粒子经过C点时的速率为．【点评】本题考查带电粒子在电场中的抛体运动，要注意明确带电小球在x轴方向上为匀速运动，竖直方向为匀变速直线运动；掌握运动的合成与分解即可顺利求解．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．【分析】（1）由图可知，指示灯与电动机并联；已知指示灯的电功率，则由功率公式P=I2R 可求得灯泡中的电流，再由欧姆定律可求得并联部分的电压，由闭合电路的欧姆定律可求得干路中的电流；（2）由并联电路的电流规律可求得电动机的电流，则由功率公式P=UI可求得电动机消耗的总功率，而输出功率等于总功率减去热功率．【解答】解：（1）设流过指示灯R L的电流为I1，流过电流表A的电流为I则指示灯R L的电功率P=I12R L代入数据解得I1=0.5A路端电压U=I1R L=8V由闭合电路欧姆定律有E=U+Ir解得I=2A即流过电流表的电流示数为2A．（2）设流过电动机M的电流为I2根据并联电路的电流关系I2=I﹣I1=1.5A电动机输出的机械功率P出=I2U﹣I22R M代入数据解得P出=7.5W电动机输出的机械功率为7.5W．【点评】此类题目首先要明确电路的结构，再根据电路特点选择合适的方法；因电动机不是纯电阻电路，故应特别注意功率公式的选择，应由P=UI求总功率，不能用P=求电动机的总功率．。

高二物理恒定电流试题答案及解析1.关于电动势E的下列说法中正确的是A．电动势E的单位与电势、电势差的单位不相同B．电源电动势的大小随接入电路的变化而变化C．电动势E可表示为E=，由此可知电源内非静电力做功越多，电动势越大D．电动势较大，表示电源内部将其它形式能转化为电能的本领越大【答案】D【解析】电动势和电势，电势差的单位都是伏特，A错误；电源电动势的大小与外电路无关，只与电源本身的性质有关，B错误；电源电动势的表达式，取决于做功多少和电荷量的比值，不一定做功多，电动势就大，C错误；电源电动势反映了电源将其他能量转化为电能的本领，是电源本身的属性，D正确【考点】考查了对电源电动势的理解2.关于正常工作的电动机和白炽灯，以下说法中正确的是A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能几乎等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能【答案】C【解析】电动机、白炽灯都是纯电阻电器，消耗的电能和产生的热能相等，而电动机是非纯电阻电器，电动机消耗的电能一部分转化为机械能，还有一部分转化为热能，则消耗的电能大于产生的热能，所以C正确。

【考点】本题考查纯电阻与非纯电阻电路。

3.电源电动势的大小反映的是( ).A电源把电能转化成其他形式的能的本领的大小B电源把其他形式的能转化为电能的本领的大小C电源单位时间内传送电荷量的多少D电流做功的快慢.【答案】B【解析】电动势的大小反应的是电源把其他形式能转化成电能的本领大小，选项A错B对。

大小等于电源把单位正电荷从负极移动到正极克服电场力所做的功，而单位时间内传送电荷量的多少是电流的定义即，选项C错。

描述电流做功快慢的物理量是电功率而不是电动势选项D错。

【考点】电动势4.某闭合电路中，当有2C电量流过干电池，电池消耗了6J的化学能，则当有6C电量流过干电池，电池提供的电能为（）A．12J B．18J C．20J D．无法确定【答案】 B【解析】试题分析: 电源是把其他形式的能转化为电能的装置，由电动势的定义式E=可知：干电池电动势E=3V当有6C电量流过干电池，非静电力做功为W=qE=6×3J=18J，所以B正确。
