工程制图与CAD课件06学习任务6 减速器轴承零件图绘制

文字样式文字字体来自文字高度 民主体堆叠
文字输入窗口 文字对正 符号
图2-1 创建多行文字的【文字格式】工具栏和文字输入窗口
• （1）使用【文字格式】工具栏 使用【文字格式】 • 使用【文字格式】工具栏，可以设置文字样式、文 字字体、文字高度、加粗、倾斜或加下划线效果。 • 单击【堆叠/非堆叠】按钮 ，可以创建堆叠文字 (堆叠文字是一种垂直对齐的文字或分数)。在使用 时，需要分别输入分子和分母，其间使用“/”或 “ ”分隔，然后选择这一部分文字，单击按钮即 可。 • 单击【文字对正】按钮 ，会弹出如图2-2所示的下 拉菜单，选择不同的子命令，可以设置多行文字的 对齐方式。 • 单击【符号】按钮 ，会弹出如图2-3所示的下拉菜 单，选择不同的子命令，可以在实际设计绘图中插 入一些特殊的字符。例如，度数、正/负和直径等符 号。
• • • • • • • • • • • • •
5.尺寸标注命令 5.尺寸标注命令 应用于轴类零件的尺寸标注命令有： 1）线性标注 2）半径标注 3）折弯标注 4）直径标注 5）快速引线标注 6）形位公差标注 7）尺寸公差标注 8）局部放大或缩小图形尺寸的标注 9）表面粗糙度标注 10）基准代号标注 以上标注命令可详见教材，这里不再赘述。

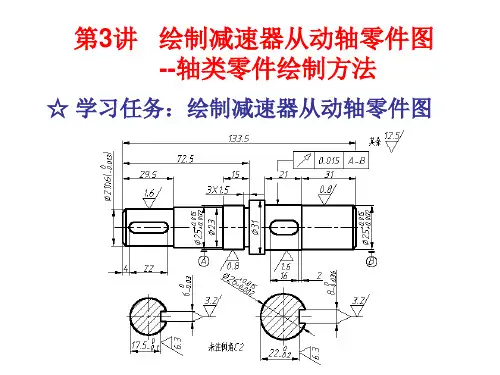

第3讲 绘制减速器从动轴零件图 讲 --轴类零件绘制方法 轴类零件绘制方法
学习任务： ☆ 学习任务：绘制减速器从动轴零件图
• ☆ 相关知识： 相关知识：
• • • • • • • 一、绘制零件图的步骤 绘制AutoCAD平面图形的一般步骤如下。 （1）设置图层。 （2）设置文字样式。 （3）设置尺寸样式。 （4）绘制图框和标题栏。 （5）开始画图，无论图形是“大”还是 “小”， 首先都按照1:1进行绘图，具体步骤为： • 将图层切换到“轮廓线”图层，将图形的轮廓绘制 完成（包括中心线、虚线）。 • 将中心线、虚线转换成“中心线”、“虚线”图层， 具体的操作方法为：先将图形中的中心线或虚线选 上，再单击“图层”工具栏中的下三角按钮，选择 对应的图层即可。

准备工作
在画装配图之前，要对现有资料进行整理和分析，进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系，对其它完整形状做到心中有数。
单击此处可添加副标题
根据装配图的视图选择原则，确定表达方案。 对该减速器其表达方案可考虑为： 主视图应符合其工作位置，重点表达外形，同时对右边螺栓连接及放油螺塞连接采用局部剖视，这样不但表达了这两处的装配连接关系，同时对箱体右边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也一目了然；左边可对销钉连接及油标结构进行局部剖视，表达出这两处的装配连接关系；上边可对透气装置采用局部剖视，表达出各零件的装配连接关系及该结构的工作情况。 俯视图采用沿结合剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。 左视图可采用外形图或局部视图，主要表达外形。可以考虑在其上作局部剖视，表达出安装孔的内部结构，以便于标注安装尺寸。 另外，还可用局部视图表达出螺栓台的形状。 建议用A1图幅，1：1比例绘制。
输入轴锥体上键槽
注意A-A剖切平面位置取在槽长度方向的中间位置。 注意两个视图的对应关系.
螺塞的作用及尺寸
放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。
单击此处可添加副标题
性能规格尺寸 两轴线中心距 ±0.08 中心高 ±0.1 装配尺寸 滚动轴承 φ k6 φ K7 φ k6 φ K7 齿轮与轴 φ H7/k6 销联接 φ H7/ k6 键联接 N9/js9 外形尺寸 长： 宽：两轴端距中心 高：通过计算或从图中量取 安装尺寸 孔的定位尺寸：x和y 孔径4×φ 其它重要尺寸 如齿轮宽度等。
画轴上的零件
齿轮啮合的画法

AUTOCAD 绘制轴承座零件图本实例绘制一轴承座的三视图，如图2-43所示。

该轴承座主要用于固定轴承，支撑轴类零件。

该三视图是由主视图、俯视图和左视图组成，如同此类的轴承座视图常出现在各类机械制图中，是一个比较典型的例子。

因此通过该实例，着重介绍零件三视图的基本绘制方法。

图2-43 轴承座零件三视图观察轴承座的视图，该零件的主视图具有对称性的特点，在绘制过程中，可先绘制出图形轮廓的一半，再进行镜像操作。

然后根据视图的投影规律，并结合极轴追踪功能，绘制出俯视图的中心线。

俯视图也具有对称性的特点，可以采用相同的方法进行绘制。

最后再根据视图的投影规律，利用相应的工具绘制出该零件的左视图即可。

操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。

然后在该对话框中新建所需图层，效果如图2-44所示。

新建图层图2-44 新建图层（2）切换【中心线】为当前层，单击【直线】按钮，分别绘制一条水平线段和竖直线段作为图形的中心线。

然后单击【偏移】按钮，将水平中心线向上分别偏移10，22和36，将竖直中心线向左分别偏移14和17.5，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-45所示。

图2-45 偏移中心线并转换图层 （3）继续利用【偏移】工具，将竖直中心线向左分别偏移6，11，4和10，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-46所示。

图2-46 偏移中心线并转换图层 （4）单击【修剪】按钮，选取四条水平线段为修剪边界，对竖直线段进行修剪操作。

继续利用【修剪】工具，选取相应的竖直线段为修剪边界，对水平线段进行修剪操作，效果如图2-47所示。

图2-47 修剪轮廓线 （5）单击【镜像】按钮，选取如图2-48所示图形轮廓为要镜像的对象，并指定竖直中心线上的两个端点确定镜像中心线，进行镜像操作。

绘制 中心线偏移中心线 并转换图层偏移中心线 并转换图层偏移中心线 并转换图层修剪竖 直线段修剪水 平线段图2-48 镜像图形（6）切换【轮廓层】图层为当前图层，单击【圆】按钮，以点A 为圆心，分别绘制半径为R5和R9的圆，如图2-49所示。

25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
机械制图——绘制减速器主动齿轮轴 零件图
