热辐射探测器

热探测器
¡¡¡¡
¡
—§6-1
1 热探测器的一般原理
热探测器的一般原理
—¡
热释电探测器
2 热释电探测器
§6-2
一热释电效应1．热释电材料
¡
2．热释电材料单畴极化
¡总的电极化矢量仍能保持下来。

s P v s P
v
¡，将在材料表面吸s P v
s
P v =s s P
v
3．热释电效应定义
¡s P v
4．热释电材料最高工作温度
¡T ↑ T ↑ ＝＝Tc Tc（居里温度时），单畴极化强＝¡¡s P
v
注意
因此，热释电器件不同于其他光电器件，在恒定辐射作用的情况下输出的信号电压为零。

只有在交变辐射的作用下才会有信号输出。

二热释电探测器的电路连接
三热释电探测器的工作原理分析1、热释电探测器的输出电流
2、热释电探测器的输出电压
L d L d R dt dT A R i V ÷øöçè
æ=´=g ¡
四热释电探测器的结构
六．常用的热释电探测器1. 硫酸三甘肽（TGS）晶体热释电器件
¡
¡2. 铌酸锶钡(SBN)¡3. 钽酸锂（LiTaO3）
¡4. 压电陶瓷热释电器件
¡l。

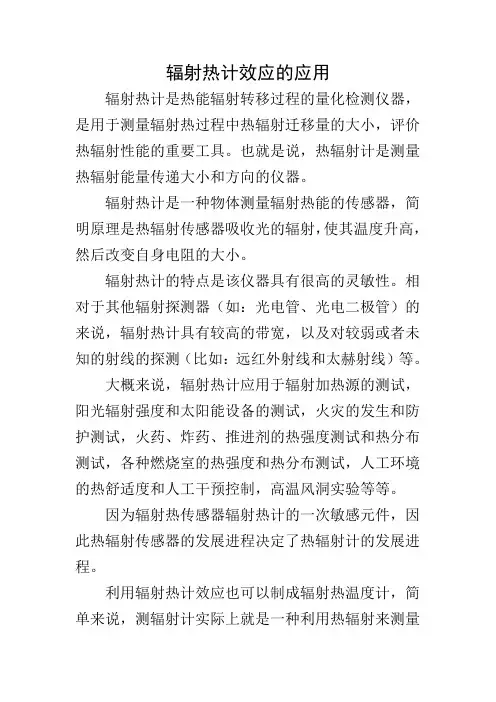

辐射热计效应的应用辐射热计是热能辐射转移过程的量化检测仪器，是用于测量辐射热过程中热辐射迁移量的大小，评价热辐射性能的重要工具。

也就是说，热辐射计是测量热辐射能量传递大小和方向的仪器。

辐射热计是一种物体测量辐射热能的传感器，简明原理是热辐射传感器吸收光的辐射，使其温度升高，然后改变自身电阻的大小。

辐射热计的特点是该仪器具有很高的灵敏性。

相对于其他辐射探测器（如：光电管、光电二极管）的来说，辐射热计具有较高的带宽，以及对较弱或者未知的射线的探测（比如：远红外射线和太赫射线）等。

大概来说，辐射热计应用于辐射加热源的测试，阳光辐射强度和太阳能设备的测试，火灾的发生和防护测试，火药、炸药、推进剂的热强度测试和热分布测试，各种燃烧室的热强度和热分布测试，人工环境的热舒适度和人工干预控制，高温风洞实验等等。

因为辐射热传感器辐射热计的一次敏感元件，因此热辐射传感器的发展进程决定了热辐射计的发展进程。

利用辐射热计效应也可以制成辐射热温度计，简单来说，测辐射计实际上就是一种利用热辐射来测量物体温度的“温度计”。

因为温度高于绝对零度的物体都要发射出热辐射电磁波。

常用的有两种辐射热计。

一是黑球温度计：利用黑体吸收辐射热量最强的原理，用一个深黑色的空心铜球和一支插在铜球中心的温度计构成。

测定时悬挂在测点，大约15分钟后可读出稳定读数。

另一种应用便是热电偶单向辐射热计：可测定来自一个方向的辐射热强度，仪器背面有棋盘形黑白相间铝箱制成的辐射热接收体，其后固定有240对康铜热电偶，仪器正面为电流表。

除此之外，辐射热计还有许多类型和延伸，例如：微测辐射热计，室温微测辐射热计，非制冷微测辐射热计，双层红外微测辐射热计，恒压偏置条件下的微测辐射热计、二氧化钒微测辐射热计，基于非晶硅薄膜的微测辐射热计。

其中，非制冷微测辐射热计阵列系统基于MEMS技术而得到了迅猛的发展，较之于原始的制冷型红外微测辐射热计，非制冷型探测器在携带性、制造和维护成本等方面存在巨大优势。

2.简述红外探测器的类型（1）及各自的工作原理（2）、红外探测器的性能参数及其物理含义（3）、红外探测器工作的三个大气窗口的波长范围（4）、热绝缘结构的热探测机理的红外探测器设计中的重要性（5）。

（1）红外探测器的类型常见的红外探测器的分类（红外热传感器还要加上气体型）（2）各自工作原理一、热传感器红外热传感器的工作是利用辐射热效应。

探测器件接收辐射能后引起温度升高，再由接触型测温元件测量温度改变量，从而输出电信号。

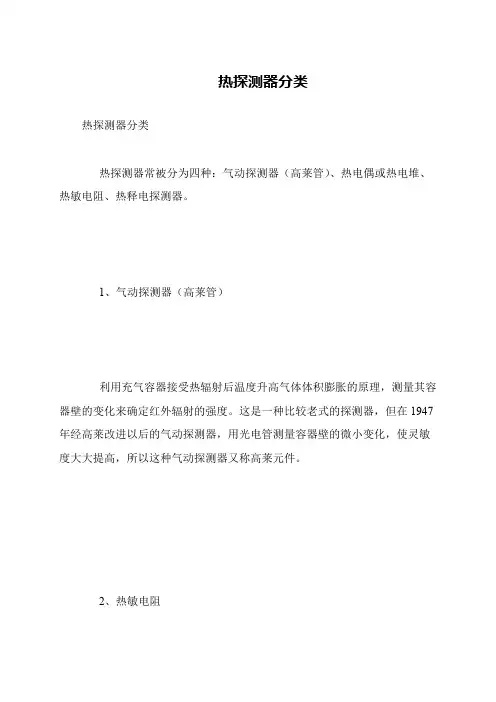

热探测器主要有四类：热释电型、热敏电阻型、热电阻型和气体型。

1.热敏电阻型热敏电阻是由锰、镍、钴的氧化物混合后烧结而成。

热敏电阻一般制成薄片状，当红外辐射照射在热敏电阻片上，其温度升高，电阻值减小。

测量热敏电阻值变化的大小，即可得知入射红外辐射的强弱，从而可以判断产生红外辐射物体的温度。

2.热电偶型热电偶是由热电功率差别较大的两种金属材料（如铋/银、铜/康铜、铋/铋锡合金等）构成。

原理：当红外辐射入射到热电偶回路的测温接点上时，该接点温度升高，而另一个没有被红外辐射辐照的接点处于较低的温度，此时，在闭合回路中将产生温差电流，同时回路中产生温差电势。

温差电势的大小，反映了接点吸收红外辐射的强弱。

3.气体型高莱气动型传感器是利用气体吸收红外辐射后，温度升高，体积增大的特性，来反映红外辐射的强弱。

红外辐射通过窗口入射到吸收膜上，吸收膜将吸收的热能传给气体，使气体温度升高。

气压增大，从而使柔镜移动。

在室的另一边，一束可见光通过栅状光栏聚焦在柔镜上，经柔镜反射回来的栅状图像又经过栅状光栏投射到光电管上。

当柔镜因压力变化而移动时，栅状图像与栅状光栏发生相对位移，使落到光电管上的光量发生改变，光电管的输出信号也发生改变。

这个变化量就反映出入射红外辐射的强弱。

这种传感器的恃点是灵敏度高，性能稳定。

4.热释电型热释电型传感器用具有热释电效应的材料制作的敏感元件。

热释电材料是一种具有自发极化特性的晶体材料。

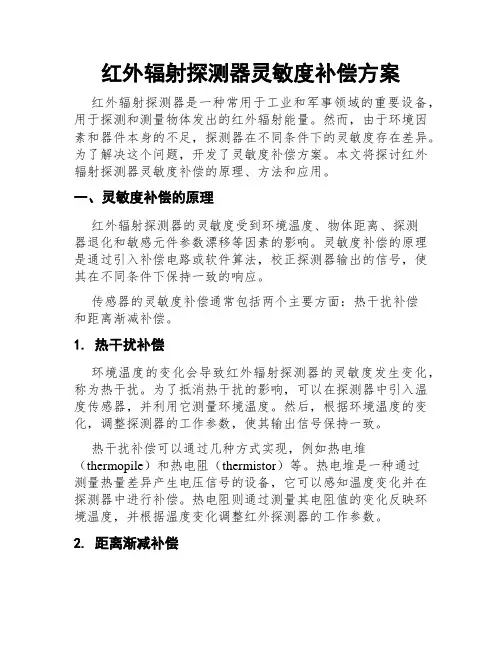

红外辐射探测器灵敏度补偿方案红外辐射探测器是一种常用于工业和军事领域的重要设备，用于探测和测量物体发出的红外辐射能量。

然而，由于环境因素和器件本身的不足，探测器在不同条件下的灵敏度存在差异。

为了解决这个问题，开发了灵敏度补偿方案。

本文将探讨红外辐射探测器灵敏度补偿的原理、方法和应用。

一、灵敏度补偿的原理红外辐射探测器的灵敏度受到环境温度、物体距离、探测器退化和敏感元件参数漂移等因素的影响。

灵敏度补偿的原理是通过引入补偿电路或软件算法，校正探测器输出的信号，使其在不同条件下保持一致的响应。

传感器的灵敏度补偿通常包括两个主要方面：热干扰补偿和距离渐减补偿。

1. 热干扰补偿环境温度的变化会导致红外辐射探测器的灵敏度发生变化，称为热干扰。

为了抵消热干扰的影响，可以在探测器中引入温度传感器，并利用它测量环境温度。

然后，根据环境温度的变化，调整探测器的工作参数，使其输出信号保持一致。

热干扰补偿可以通过几种方式实现，例如热电堆（thermopile）和热电阻（thermistor）等。

热电堆是一种通过测量热量差异产生电压信号的设备，它可以感知温度变化并在探测器中进行补偿。

热电阻则通过测量其电阻值的变化反映环境温度，并根据温度变化调整红外探测器的工作参数。

2. 距离渐减补偿红外辐射随着距离的增加而减弱，这是由于辐射能量在传播过程中的衰减所导致的。

为了补偿距离渐减的影响，可以引入距离传感器来测量探测器与目标物体之间的距离。

然后，根据距离信息调整探测器的灵敏度，以使其在不同距离下保持一致的响应。

距离渐减补偿可以通过多种技术实现，例如激光测距仪和超声波测距仪等。

这些传感器可以高精度地测量目标物体与探测器之间的距离，并根据测量结果进行灵敏度补偿。

二、灵敏度补偿的方法灵敏度补偿可以通过硬件电路和软件算法两种方法实现。

1. 硬件电路补偿硬件电路补偿是指通过改变探测器的电路结构和参数来实现灵敏度补偿。

通过添加补偿电路，可以根据环境温度和距离信息来调整探测器的灵敏度。

安防-基础培训-什么是PIR（被动红外探测器）PIR是Passive InfraRed的缩写，就是被动红外技术，PIR探测器的全称就是Passive Infrared Detection（被动红外探测，有时候被称为Passive Infrared Sensor，在安防行业探测器多被称为Detection）。

定义一：凡是温度超过绝对0℃的物体都能产生热辐射（红外光谱），而温度低于1725°C的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热，不同温度的物体，其释放的红外能量的波长是不一样的，因此红外波长与温度的高低是相关的。

而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。

近红外：波长范围0.75～3μm 中红外：波长范围3～25μm 远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，它能将波长为8-12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。

定义二：在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射越强。

探测器的原理
探测器的原理是通过测量和分析被探测物体或现象所产生的信号来获取信息。

不同类型的探测器使用不同的工作原理。

例如，在无线通信中常使用的雷达探测器，其原理是利用发射出的电磁波与物体产生的回波相互作用。

通过测量回波的时间延迟和频率变化，可以得到被探测物体的距离、速度和方位。

另一个例子是烟雾探测器，其原理是利用光敏器件检测空气中的烟雾粒子。

当烟雾进入光敏器件时，会吸收或散射光线，导致光强发生变化。

通过测量光强的变化，可以判断是否有烟雾存在。

还有一种常见的原理是基于物体的热辐射。

红外线热像仪利用物体的热辐射来获取图像，通过测量不同区域的热量分布，可以得到物体的温度和形状信息。

此外，探测器的原理还可以包括电磁感应、声波传播、化学反应等。

根据不同的应用需求，科学家和工程师们不断研究和开发新的探测器原理，以满足各种探测任务的要求。

热释电红外传感器简介被动式红外探测器不需要附加红外辐射光源，本身不向外界发射任何能量，而是由探测器直接探测来自移动目标的红外辐射，因此才有被动式之称。

被动式红外探测器是利用热释电效应进行探测的。

被动式红外探测器又称为热释电红外探测器，其主要工作原理便是热释电效应。

热释电效应是指如果使某些强介电质材料(如钦酸钡、钦错酸铅P(zT)等)的表面温度发生变化，则随着温度的上升或下降，材料表面发生极化，即表面上就会产生电荷的变化，从而使物质表面电荷失去平衡，最终电荷变化将以电压或电流形式输出。

热释电红外传感器通过接收移动人体辐射出的特定波长的红外线，可以将其转化为与人体运动速度，距离，方向有关的低频电信号。

当热释电红外传感器受到红外辐射源的照射时，其内部敏感材料的温度将升高，极化强度减弱，表面电荷减少，通常将释放掉的这部分电荷称为热释电电荷。

由于热释电电荷的多少可以反映出材料温度的变化，所以由热释电电荷经电路转变成的输出电压也同样可以反映出材料温度的变化，从而探测出红外辐射能量的变化。

红外探测器的光学系统可以将来自多个方向的红外辐射能量聚焦在探测器上，这样红外探测器就可以探测到某一个立体探测空间内热辐射的变化。

当防范区域内没有移动的人体时，由于所有的背景物体(如墙壁、家具等)在室温下红外辐射的能量比较小，而且基本上是稳定的，所以不能触发报警器。

当有人体突然进入探测区域时，会造成红外辐射能量的突然变化，红外探测器将接收到的活动人体与背景物体之间的红外热辐射能量的变化转化为相应的电信号，电信号的大小，决定于敏感元件温度变化的快慢，经过后级比较器与状态控制器产生相应的输出信号U，送往报警器，发出报警信号。

红外探测器的探测波长为8~14um，人体的红外辐射波长正好处于这个范围之内，因此能较好的探测到活动的人体。

被动式红外探测器属于空间控制型探测器，其警戒范围在不同方向呈多个单波束状态，组成锥体感热区域，构成立体警戒。

热辐射的实验方法热辐射是物体由于温度而发出的电磁辐射能量，它是热力学的基本现象之一。

研究热辐射的实验方法对于理解热力学规律和应用热辐射在工程领域中具有重要意义的应用十分关键。

本文将介绍几种常用的实验方法，包括黑体辐射实验、光谱分析实验和辐射强度测量实验，以帮助读者更好地理解和应用热辐射。

一、黑体辐射实验黑体辐射实验是研究热辐射的基础实验之一。

黑体是指对所有辐射能量无损耗地吸收和辐射的物体。

黑体辐射实验需要使用一个能够模拟黑体特性的实验装置，一般包括一个高温物体和一个辐射探测器。

实验步骤如下：1. 准备一个容器，内部涂有黑色吸热材料，确保容器表面对辐射能量的吸收率接近100%。

2. 将一个高温物体放置在容器内，确保它能够达到一定的高温，例如1000℃。

3. 使用辐射探测器测量容器内的辐射能量，记录下相应的数据。

4. 对不同温度的高温物体进行实验，并分析辐射能量与温度的关系。

通过进行黑体辐射实验，可以得到一个物体辐射能量与温度之间的关系，这是热辐射理论的基础。

二、光谱分析实验光谱分析实验是研究热辐射中不同波长能量分布的实验方法之一。

通过光谱分析实验，可以了解热辐射的成分和能量分布规律。

实验步骤如下：1. 准备一个光谱仪，它可以将辐射能量按照波长分解成不同的光谱。

2. 将一个高温物体放置在光谱仪的前方，并将辐射能量导入光谱仪。

3. 观察光谱仪上的光谱图像，记录下不同波长的辐射强度数据。

4. 对不同波长的光谱进行分析，得到热辐射能量在不同波长范围内的分布情况。

通过进行光谱分析实验，可以获得热辐射的光谱分布特征，对于热辐射的研究和应用具有重要意义。

三、辐射强度测量实验辐射强度测量实验可以用来测量特定物体的热辐射强度，它可以被应用于各种工程领域中，如材料热辐射特性研究、太阳能电池效率测试等。

实验步骤如下：1. 准备一个辐射强度测量仪器，它能够测量特定物体放射的辐射强度。

2. 将要测量的物体放置在测量仪器前方，并确保测量仪器与物体之间不存在干扰。

热辐射对空间探测器件性能与寿命的影响研究在空间探测任务中，探测器件的性能和寿命是至关重要的因素。

然而，我们往往忽视了一个重要的影响因素，那就是热辐射。

热辐射是指物体由于温度而发射的电磁波，它会对空间探测器件的性能和寿命产生直接的影响。

本文将探讨热辐射对空间探测器件的影响，并提出一些解决方案。

首先，热辐射会导致空间探测器件的温度升高。

在太空中，探测器件暴露在宇宙的真空环境下，没有空气来传导热量，只能通过辐射的方式来散热。

然而，由于探测器件的温度较高，它会发射出大量的热辐射，这会导致探测器件的温度进一步升高，形成一个恶性循环。

当温度升高到一定程度时，探测器件的性能会受到严重影响，甚至失效。

其次，热辐射还会对探测器件的电子元件产生不可忽视的影响。

热辐射中的高能粒子会与探测器件中的电子发生碰撞，导致电子能量损失和电离效应。

这些效应会导致探测器件的电子元件受损，进而影响其性能和寿命。

此外，热辐射还会引起探测器件中的电子元件之间的相互干扰，导致信号失真和噪声增加。

针对上述问题，科学家们提出了一些解决方案。

首先，可以采用散热材料来降低探测器件的温度。

散热材料可以吸收和传导热量，有效降低探测器件的温度，从而减少热辐射的发射。

其次，可以采用屏蔽材料来减少热辐射对探测器件的影响。

屏蔽材料可以吸收热辐射，阻止其进入探测器件内部，从而减少对电子元件的影响。

此外，还可以采用电磁屏蔽技术来减少热辐射对探测器件的影响。

电磁屏蔽技术可以有效地阻止热辐射的传播，保护探测器件免受其影响。

同时，科学家们还可以通过优化探测器件的结构和材料来降低热辐射的发射。

例如，可以采用低辐射率的材料来制造探测器件，减少热辐射的发射。

总之，热辐射对空间探测器件的性能和寿命具有重要的影响。

科学家们需要深入研究热辐射的特性和影响机制，提出有效的解决方案来减少热辐射对探测器件的影响。

只有这样，我们才能更好地利用空间探测器件，推动科学研究的进步。

火焰探测器工作原理
火焰热辐射是指在燃烧过程中火焰释放的热量，主要来自于火焰核心
的高温区域。

火焰的温度随着距离火焰核心的远离而逐渐降低。

火焰探测
器通过测量火焰热辐射的强度来判断火焰是否存在。

热辐射的强度可以通
过测量火焰辐射的红外辐射或紫外辐射来实现。

在探测器中，通常会使用
红外传感器或光敏二极管来检测相应波长范围内的辐射，当辐射强度达到
一定阈值时，探测器会发出报警信号。

光辐射是火焰在可见光范围内的辐射，主要表现为火焰的明亮和颜色。

火焰的颜色与温度相关，例如，蓝色的火焰温度相对较高，红色的火焰温
度相对较低。

火焰探测器可以利用可见光传感器，如光敏二极管、光敏电
阻等，来检测火焰的光辐射。

通过对光辐射强度的测量和分析，探测器可
以确定火焰的存在和火焰的特征，如大小、颜色等，并进行相应的处理和
报警。

烟雾是燃烧产物中的细小颗粒，可以悬浮在空气中并散播出去。

烟雾
的存在会对火焰的探测造成干扰，因为烟雾颗粒会散射辐射光，使得火焰
的光辐射强度降低。

为了减少烟雾对火焰探测器的影响，通常会在探测器
中加入烟雾颗粒传感器，来检测烟雾颗粒的浓度和分布情况。

当烟雾颗粒
的浓度超过一定阈值时，探测器会发出警报信号，以提醒人们可能存在火
灾隐患。

综上所述，火焰探测器主要通过测量火焰的热辐射、光辐射和烟雾颗
粒来判断火焰的存在和特征，并进行相应的处理和报警。

火焰探测器在防
火和安全监测方面具有重要的作用，广泛应用于建筑物、工厂、仓库等场所，为人们的生命和财产安全提供保障。

红外火焰探测器一、引言红外火焰探测器是一种常见的火灾预警设备，它通过检测环境中的红外辐射，以提前发现火灾的迹象并触发相关警报系统。

红外火焰探测器的应用范围广泛，包括住宅、商业建筑、工业场所等，对火灾的预警起到了至关重要的作用。

本文将介绍红外火焰探测器的工作原理、分类、安装和常见问题解决方法。

二、工作原理红外火焰探测器的工作原理基于红外光的辐射特性。

当火焰燃烧时，会产生大量的热辐射和红外辐射。

红外火焰探测器通过红外传感器感知环境中的红外辐射，并将其转化为电信号。

当探测器检测到环境中的红外辐射超过一定的阈值时，会判断为火焰存在并触发警报。

红外火焰探测器通常能够检测到数十米范围内的火焰，并能够快速响应，提高火灾预警的准确性和及时性。

三、分类根据探测原理和工作方式的不同，红外火焰探测器可以分为两种主要类型：点型和线型。

点型红外火焰探测器是最常见的一种，其外形类似于一个小型的圆柱体，可以通过固定在天花板或墙壁上进行安装。

线型红外火焰探测器则是将多个点型探测器串联在一起，通过覆盖较大面积进行火焰检测。

根据探测器的特性和应用环境的需求，选择适合的红外火焰探测器类型非常重要。

四、安装1. 安装位置选择在安装红外火焰探测器时，需要选择一个适合的位置，以最大程度地提高其探测效果。

首先，需要确保探测器可以覆盖到需要检测的区域，例如房间的中心位置或潜在火源附近。

其次，避免将红外火焰探测器安装在有强烈光线干扰的地方，如阳光直射处或强烈照明灯下。

最后，避免将探测器安装在有风口或通风设备的地方，以免干扰其正常工作。

2. 安装步骤- 准备安装工具和所需材料，例如螺丝刀、螺丝、扳手等。

- 根据探测器的安装方式，选择合适的安装位置，并使用螺丝和扳手固定探测器。

- 将探测器的电源线与警报系统连接，确保接触良好。

- 进行安装检查，确保红外火焰探测器处于正常工作状态。

五、常见问题解决方法1. 警报系统没有响应可能是由于红外火焰探测器未连接到警报系统或连接不良导致的。

热辐射探测器件的工作原理
热辐射探测器件是一种能够探测红外辐射的探测器件，其工作原理基于物体的热辐射特性。

物体的温度越高，其热辐射的能量就越强。

热辐射探测器件利用这个原理，通过探测物体发出的红外辐射来确定物体的温度。

探测器件通常由一个热敏元件和一个光电转换器件组成。

热敏元件是一个灵敏度很高的温度传感器，其电阻值会随着温度的变化而变化。

当热敏元件被照射时，它会吸收红外辐射，并且由于吸收的热量的增加，其温度也会随之升高，从而导致电阻值的变化。

光电转换器件则将热敏元件产生的电信号转换为可以被测量的电信号，并且将其放大。

最终，这个信号被处理并且用来确定物体的温度。

热辐射探测器件可以被广泛应用于红外线测温、夜视仪、火灾探测器等领域。

热传导和热辐射在太空探测中的应用太空探测是人类对宇宙的探索，为了实现这一目标，科学家们需要解决许多技术难题。

其中，热传导和热辐射是太空探测中不可忽视的重要因素。

本文将探讨热传导和热辐射在太空探测中的应用。

首先，热传导在太空探测中起着至关重要的作用。

在太空中，温度的变化极大，从极热的阳光直射到极寒的黑暗太空，探测器需要能够在这种极端环境下正常运行。

热传导技术可以帮助探测器在这种极端温度环境中保持稳定的工作状态。

例如，热传导材料可以用于控制太空探测器的温度。

通过在探测器表面覆盖热传导材料，可以将热量从高温区域传导到低温区域，从而保持探测器的温度在可接受范围内。

这对于保护探测器的电子元件免受过高温度的损害非常重要。

此外，热传导也可以用于太空探测器的能量管理。

太空探测器需要能源来提供电力，而太阳能是一种常用的能源来源。

通过利用热传导材料，太空探测器可以将太阳能转化为电能。

热传导材料可以将太阳能吸收并传导到探测器内部的光伏电池，从而产生电能。

这种能源管理方式可以延长探测器的寿命，使其能够更长时间地进行科学研究。

除了热传导，热辐射也是太空探测中不可或缺的因素。

在太空中，没有大气层来吸收太阳辐射，探测器会暴露在强烈的太阳辐射下。

因此，科学家们需要寻找方法来保护探测器免受太阳辐射的损害。

一种常见的方法是利用热辐射屏蔽材料。

这种材料能够反射或吸收太阳辐射，从而减少辐射对探测器的影响。

热辐射屏蔽材料通常具有高反射率和高吸收率，可以将大部分太阳辐射反射回太空，从而保护探测器的电子元件不受过高温度的影响。

此外，热辐射还可以用于太空探测器的冷却。

在太空中，探测器的电子元件会产生大量热量，如果不及时散热，可能会导致元件损坏。

热辐射冷却技术可以通过辐射热量到太空中来降低探测器的温度。

通过使用特殊的热辐射材料，探测器可以将热量辐射到太空中，从而保持其在可接受的温度范围内。

综上所述，热传导和热辐射在太空探测中具有重要的应用价值。
