10kV电缆热缩终端头制作安装作业标准

电缆热缩中间接头制作作业
的标准通常包括以下内容：
1. 施工环境要求：电缆热缩中间接头制作作业应在干燥、通风、无腐蚀性气体和灰尘的环境中进行，确保施工安全和接头的质量。

2. 设备和工具：应准备好热缩套管和相应规格的电缆接头，选择合适的热风枪、切割工具、剥线钳、压接钳等工具，确保施工过程中使用的设备和工具符合标准要求，并经过检测和校准。

3. 施工准备：在开始制作接头之前，应清洁电缆和接头的表面，确保没有灰尘、油污等杂物。

同时，检查电缆和接头的外观，确保没有损坏和变形。

4. 剥皮和切割：按照相关规程和规定，在电缆两端剥去一定长度的绝缘层和护套，然后根据要求切割电缆，确保切口平整、无毛刺。

5. 安装接头：根据接头的型号和规格选择合适的热缩套管，套在电缆的暴露部分上，然后将接头连接到电缆上，并确保连接牢固。

6. 热缩：使用热风枪将热缩套管加热，使其缩紧并与电缆紧密贴合，同时排除气泡和孔隙。

要根据不同的热缩套管和接头材料，设定合适的温度和时间，避免过热和烧毁。

7. 绝缘测试：完成热缩后，使用合适的测试仪器对电缆接头进行绝缘测试，确认其绝缘性能符合要求。

8. 清理和整理：完成接头制作后，清理和整理现场，确保无剩余的材料和工具，保持整洁。

以上是电缆热缩中间接头制作作业的一般标准，具体的要求可能会因不同的项目和工程而有所不同。

在实际操作中，应根据相关标准、规程和规范进行操作，并严格按照施工文件要求进行。

10kV电缆热缩终端头制作作业指导书1. 背景介绍在电力系统中，电缆是连接输电线路和终端设备的重要部件。

而电缆热缩终端头作为电缆末端加工件，能够在维护和保养工作中确保电缆的可靠性和安全性。

因此，了解热缩终端头的制作方法和操作技巧，对于电力工程师而言非常重要。

本文将介绍10kV电缆热缩终端头的制作作业指导书，包括相关的材料、工具、注意事项和制作流程等内容。

2. 所需材料和工具2.1 材料清单•10kV电缆•10kV热缩管•粗砂纸、细砂纸•异形头铜管•异形头铜排•冷压接头•清洁布2.2 工具清单•电缆剥皮刀•电热吹风枪•手动钢丝刷•螺纹剪•热缩枪•十字螺丝刀•手动压线钳•油石•切割钳•绝缘板及支撑架3. 制作流程3.1 检查电缆参数首先需要检查电缆的具体参数，包括芯数、截面积、长度等，以便于选择合适的热缩管和接头进行加工维修。

3.2 电缆剥皮使用电缆剥皮刀将电缆皮剥离，露出电缆芯线。

需保留一定长度的剥皮部分，以便于接下来的接线、热缩和加固等步骤。

3.3 清洁电缆头使用手动钢丝刷等工具将电缆头表面的污物、铁锈和氧化物等清理干净。

使用清洁布擦拭干净，以确保接头的质量。

3.4 安装冷压接头使用手动压线钳，将冷压接头固定好，并加固固定螺钉。

安装完成后，需检查接头的固定程度和连接可靠性。

3.5 配置热缩管选择合适的热缩管长度，并配有异形头铜排和铜管，以确保接头的密封性和稳固性。

首先将异形头铜管插入热缩管内，然后套上异形头铜排和绝缘板、支撑架等装置，确保其稳定。

3.6 热缩装置使用电热吹风枪，将热缩管加热进行收缩，直到完全将电缆头、异形头铜管和铜排等固定在一起，并形成可靠的密封和绝缘效果。

注意热缩时候加热时间和温度的控制。

3.7 检查和测试热缩终端头制作完成后，需要进行检查和测试，确保连接可靠且防水性能良好。

可使用绝缘电阻计、耐压测试仪等设备进行相关测试和检查，以保证产品质量。

4. 注意事项•制作过程中需要佩戴劳保用品，如手套、护目镜、口罩等，以确保安全。

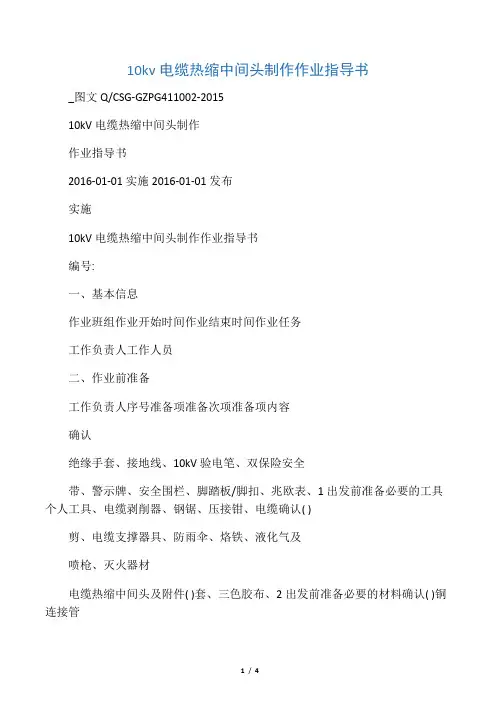

10kv电缆热缩中间头制作作业指导书_图文Q/CSG-GZPG411002-201510kV电缆热缩中间头制作作业指导书2016-01-01实施2016-01-01发布实施10kV电缆热缩中间头制作作业指导书编号:一、基本信息作业班组作业开始时间作业结束时间作业任务工作负责人工作人员二、作业前准备工作负责人序号准备项准备次项准备项内容确认绝缘手套、接地线、10kV验电笔、双保险安全带、警示牌、安全围栏、脚踏板/脚扣、兆欧表、1出发前准备必要的工具个人工具、电缆剥削器、钢锯、压接钳、电缆确认( )剪、电缆支撑器具、防雨伞、烙铁、液化气及喷枪、灭火器材电缆热缩中间头及附件( )套、三色胶布、2出发前准备必要的材料确认( )铜连接管三、作业风险1.低风险及以上基准风险序号危害名称风险描述风险控制措施工作负责人确认1、锯电缆前对电缆进行逐条识别，并及时做好标识，防1触电止错锯确认( )2、若有感应电压反映在停电线路上，应加挂接地线2.新增风险工作负责人序号风险描述控制措施确认1确认( ) 2确认( )四、作业过程步骤作业内容作业流程作业结果(1)锯电缆前对电缆进行逐条识别，并及时做好标识和记录(2)对需斩切的电缆进行复检并做好接地措施(3)将电缆对直固定，取其中心做出标记，作为接头中心。

锯切电缆，切口要整齐(4)按说明书尺寸要求剥切外护套，剥切铠装、内护层，剥切铜屏蔽带。

保留外半导电层，避免伤及绝缘体，其余剥除。

剥除多余线芯绝缘，清除绝缘表面碳迹，用细砂布打磨，用清洁剂擦净。

(5)用应力疏散包缠线芯绝缘与半导电层接口，在中心两侧的各相上套入应力管，加热收缩固定。

(6)套入管材:在电缆护层被剥除较长一边套入密封套、护套筒;护层被剥除较短一边套入密封套;每相线芯上套入内外绝缘管、半导电管、铜网。

(7)将电缆连接两端的三相导体分别对应插入已清洁好的连接管内，进行压接。

压接前应核对连接管尺寸与电缆导体尺寸，选用适配截面的连接管。

10kV三芯交联电缆热缩型终端头制作教程10kV三芯交联电缆热缩型终端头制作教程一、剥外护套及钢铠1、用电缆夹将电缆垂直固定。

2、量取650 mm（当采用绝缘管长度为800或1000时相应的增加电缆的开剥长度）。

，用胶带绑定。

剥电缆外护套。

3、留钢铠30mm，绑扎线，剥除其余钢铠。

二、剥除内垫层、分开芯线在钢铠断口处保留20mm内垫层，其余剥除，摘去填充物，分开线芯。

三、焊接地线1、用胶带临时扎紧电缆分支端头，分开电缆。

2、用扁锉打磨钢铠。

3、焊接地线。

将地线分别焊在铜屏蔽和钢铠上。

4、将另一根接地铜带分成三股，用铜扎线绑至断口30mm处。

5、用铜扎线扎紧至内护套20mm处焊锡。

6、将一根编织带放在下边绑好，然后将另一根编织带翻下，绑好（两根成180度）。

7、压入钢三叉，注意两根编织带分开绝缘。

四、收缩分支手套1、将三叉分支手套至根部并向下压紧。

在三相分叉处和根部包绕填充胶，使其形状似橄榄状，直径大于电缆直径约15mm。

钢铠焊接地线区要包在填充胶内。

2、由三相分叉根部加热热缩套管。

五、剥除铜屏蔽层、外半导电层1、至三叉分支手套上端口保留20mm铜屏蔽层，其余剥除。

2、保留20mm外半导电层，其余剥除。

六、剥线芯绝缘1、比接线耳长5mm剥线芯绝缘。

2、将半导电层保留处处理成小斜坡。

清理绝缘表面。

七、固定应力控制管、压接端子1、用清洁巾清除线芯绝缘表面。

2、用电吹风吹干。

3、至绝缘根部涂抹110mm硅脂胶。

4、将应力控制管套入绝缘线芯（搭接200mm铜屏蔽层）加热固定。

八、压接线端子1、在芯线端部剥除长度为接线端子深加5mm的绝缘层，压接端子。

2、临时用绑带保护芯线绝缘。

3、打磨压痕。

4、去掉临时绑带。

5、用清洁巾清除线芯绝缘表面。

6、用电吹风吹干。

7、在接线耳与线芯断口处包绕填充胶。

用密封填充胶填平金属端子处和绝缘连接处，搭接端子和线芯绝缘各10mm。

九、固定外绝缘管1、将绝缘管套装三叉根部（管上端超出填充胶10mm），确保套入根部。
