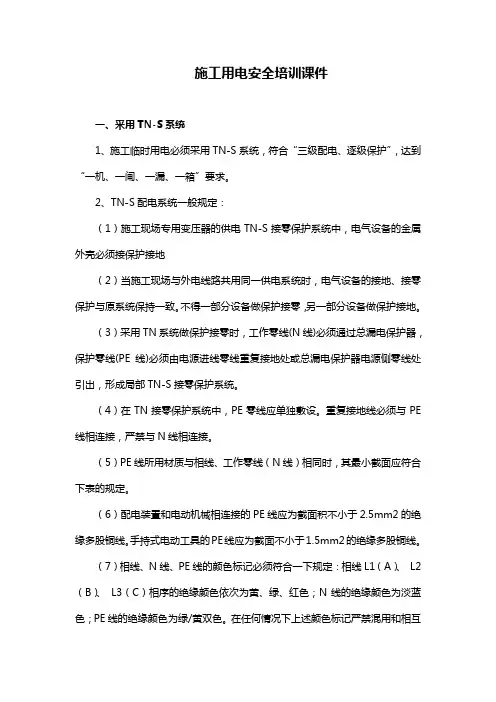

施工用电安全培训课件一、采用TN-S系统1、施工临时用电必须采用TN-S系统，符合“三级配电、逐级保护”，达到“一机、一闸、一漏、一箱”要求。
2、TN-S配电系统一般规定：（1）施工现场专用变压器的供电TN-S接零保护系统中，电气设备的金属外壳必须接保护接地（2）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。
不得一部分设备做保护接零，另一部分设备做保护接地。
（3）采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部TN-S接零保护系统。
（4）在TN接零保护系统中，PE零线应单独敷设。
重复接地线必须与PE 线相连接，严禁与N线相连接。
（5）PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定。
（6）配电装置和电动机械相连接的PE线应为截面积不小于2.5mm2的绝缘多股铜线。
手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。
（7）相线、N线、PE线的颜色标记必须符合一下规定：相线L1（A）、L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。
在任何情况下上述颜色标记严禁混用和相互代用。
二、配电房1、配电房应根据相关规定及标化手册要求进行设置；2、配电房内应设置应急照明、照明、灭火器、沙池、铁锹、挡鼠板、防鼠网、配电房安全管理制度、标示标牌等；3、配电房一般规定：（1）配电室的门向外开，并配锁。
（2）配电柜应编号，并应有用途标记。
（3）配电柜或配电线路停电维修时，应挂接地地线，并应悬挂“禁止合闸有人工作”的停电标志牌。
停电送电由专人负责。
（4）配电室要保持整洁，不得堆放任何妨碍操作和维修的杂物。
三、外电防护四、配电箱及开关箱1、一搬规定（1）配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈震动、液体侵溅及热源烘烤场所。
