心电图操作流程图

心电图机操作流程及注意事项公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]心电图机操作流程及注意事项操作流程：遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→打开抗干扰键→测试→走纸记录→关闭开关心电图检查注意事项1. 确认各导联与肢体连接正确及到电性能良好。

2. 做心电图时，如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。

3. 躁动患者做心电图时，由家属协助进行，改用手动模式分步进行逐个导联描记。

4. 进行心电图检查时，发现特殊心电图异常改变（急性改变）应及时同临床医生联系，并限制病人活动，做完心电图后应及时记录患者信息（包括姓名、年龄、时间）并粘贴。

5. 描记常规十二导联心电图后，如III导联有异常Q波（即Q波大于1∕4R 波），应加做吸气描记。

如V1、V2导联R波较高，或可疑后壁心肌梗死，应加做V7-V9导联；可疑右室梗死者，应加做V3—V6R导联。

6. 突发情况下不能处理时，应及时联系主班医师，确保医疗安全。

心电图机常见故障及处理措施一、无心电波形输出显示与描记。

处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。

2检查各导联线连接，确认连接无误后联系器械科检查机器故障。

二、后按下START键，走纸速度很快，转换走纸速度的开关无效。

处理措施：机器故障联系器械维修。

三、记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。

处理措施：1 检查皮肤与电极充分接触，导电膏涂抹均匀。

2 躁动寒战患者由家属协助进行。

四、胸导单个导联不能描记。

处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。

心电图机操作流程
一、接通电源，开电源开关
二、安放肢体导联电极夹
①患者仰卧位，卷起衣袖和裤腿；
②在金属电极上涂抹导电膏或生理盐水；
③将肢体电极夹放在前臂腕关节上方和小腿踝关节内侧上方部位皮肤。

肢体导联安放位置
RA红右臂
LA黄左臂
RL黑右腿
LL绿左腿
三、安放胸导联电极球
①松开患者胸部衣扣；
②在胸电极吸球的边缘上涂抹导电膏或生理盐水；
③挤压吸球，电极球边缘与皮肤紧密连接，松开吸球，使电极吸附在患者皮肤。

胸导联安放位置
V1红V1胸骨右缘第四肋间
V2黄V2胸骨左缘第四肋间
V3绿V3在V2和V4中点
V4棕V4左锁骨中线第五肋间
V5黑V5平V4于左腋前线
V6紫V6平V4左腋中线
四、波形稳定后观察ECG波形，确定后冻结，按打印ECG波形。

五、断开心电电极与患者的连接，按电源键开关，关机后拔除电源。

心电图的操作流程ppt素材
心电图是一种重要的临床检查手段，通过记录心脏电活动所产生的图形来判断
心脏功能。

在临床操作中，正确的心电图操作流程对保证测量准确性和诊断的准确性至关重要。

本文将介绍心电图的操作流程，以便制作PPT素材时能够清晰展示。

1. 准备工作
•确认患者身份：核对患者姓名、年龄等信息。

•准备设备：保证心电图机能正常。

•确定导联：选择正确的心电导联位置。

2. 操作步骤
1.患者准备：让患者松开衣服，裸露胸部。

2.皮肤准备：清洁导联位置，保证电极贴附良好。

3.电极安放：依次按照标识将电极贴在正确的位置。

4.连接导联：将导联线连接至心电图仪器。

5.记录心电图：启动心电图仪器，记录心电图信号。

6.分析结果：查看心电图波形是否正常、有无异常。

3. 注意事项
•纸速：选择合适的纸速以确保记录完整的心电图波形。

•胸部遮挡：避免患者胸部穿着金属物品，避免干扰心电信号。

•导联粘贴：确保导联粘贴位置干净、无污染，避免信号不清晰。

•数据保存：妥善保存心电图数据，便于追踪和查看历史记录。

4. 结语
正确的心电图操作流程对于临床诊断非常重要，希望本文介绍的内容能够帮助
您更好地理解心电图的操作步骤。

制作PPT素材时，可以按照上述流程来设计内容，以便向他人清晰展示心电图操作的重要性和流程。

以上就是关于心电图的操作流程的相关内容，希望对您有所帮助。

心电图机操作流程及注意事项
操作流程：
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→
打开抗干扰键→测试→走纸记录→关闭开关
心电图检查注意事项
1. 确认各导联与肢体连接正确及到电性能良好。

2. 做心电图时，如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。

3. 躁动患者做心电图时，由家属协助进行，改用手动模式分步进行逐个导联描记。

4. 进行心电图检查时，发现特殊心电图异常改变（急性改变）应及时同临床医生联系，并限制病人活动，做完心电图后应及时记录患者信息（包括姓名、年龄、时间）并粘贴。

5. 描记常规十二导联心电图后，如III导联有异常Q波（即Q波大于1∕4R波），应加做吸气描记。

如V1、V2导联R波较高，或可疑后壁心肌梗死，应加做V7-V9导联；可疑右室梗死者，应加做V3—V6R导联。

6. 突发情况下不能处理时，应及时联系主班医师，确保医疗安全。

心电图机常见故障及处理措施
无心电波形输出显示与描记。

处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。

2检查各导联线连接，确认连接无误后联系器械科检查机器故障。

后按下START键，走纸速度很快，转换走纸速度的开关无效。

处理措施：机器故障联系器械维修。

记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。

处理措施：1 检查皮肤与电极充分接触，导电膏涂抹均匀。

2 躁动寒战患者由家属协助进行。

胸导单个导联不能描记。

处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。

1.打开开关。

1.准备病人。

2.导联连接肢导、胸导。

3.打定标电压、除干扰，以描记十二导联心电图。

4.完毕后关开关，撤导联。

5.整理病人。

消毒与保养：
1.心电图机身及导联线清洁时用75%酒精擦拭。

2.心电图机置于防震、防火、防热、防潮空间。

备用时用布盖好。

3.机身发生故障时，须技术与专职维修人员联系，切勿擅自打开机箱。

1.打开开关。

2.导联线连接病人胸前电极。

3.两导联板均匀涂抹导电糊。

4.按同步或非同步健，旋转按钮旋转电功率。

同步
50—100焦耳，非同步首次选360焦耳（单项）。

5.一电极置于心尖部，另一电极置于心底部。

6.右手拇指按充电键后，双手食指同时按放电键。

7.记录电复律后的心电图，以供以后日后参考。

消毒及保养
1.除颤时人要避免身体与病人和病床接触。

2.电极放置于时应与胸部皮肤尽量紧贴。

避免灼伤皮肤。

3.室颤、室扑用非同步，其余均用非同步。

4.除颤器保持清洁。

电极板上的导电糊及时擦净。

5.每日充电2小时（早8—10点）。

6.除颤器置于防震、防火、防热、防潮空间。

备用时用布盖好。

7.机身发生故障时，须技术与专职维修人员联系，切勿擅自打开机箱。

心电图机操作流程
一、用物：
1、心电图机（配套的导线、电源）
2、治疗盘内（治疗单、棉签、专用容器内盛水、备皮刀、清洁纱布）
3、其他：屏风。

二、操作：
1、双人核对医嘱，准备用物。

2、携治疗单到患者床边核对床号、姓名、住院号，评估患者胸前的皮肤，做好解释工作，取得患者的配合。

3、注意保护患者的隐私，使用屏风或床边隔帘。

4、酌情剔去胸毛。

5、携用物至床边，连接电源，用清水沾湿各导联部位皮肤。

6、正确连接导联。

7、开机，观察各导联的波形，待清晰后打印心电图。

8、协助擦拭身体，穿衣服。

9、关机保养（检查各部件，清洁心电图机备用）。

10、整理床单位。

心电图机使用说明：1、正确连接导联：右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。

-----绿色Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色Ｖ５：探查电极放在左腋前线与第５肋间的交点上。

-------黑色Ｖ６：探查电极放在左腋中线与第５肋间的交点上。

-------紫色2、按ON键以接通电源。

3、按START键自动走纸。

4、走纸结束后按STOP键。

5、按OFF键切断电源。

6、在心电图上表明患者姓名、年龄、性别、日期、时间。

7、整理导联线。

心电图机的几个常用标示及意义１．MODE键：调节相关程序，需要一加长导联时一直按下此键。

２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。

４．RESET：若基线漂移时按此键。

5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。

6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。

自动体外除颤仪（AED）电除颤操作流程（一）评估了解患者病情状况、评估患者意识、心电图状态以及是否有室颤波。

（二）操作前准备1.除颤机处于完好备用状态，准备抢救物品、导电糊、电极片、治疗碗内放纱布5块、摆放有序。

2.暴露胸部，清洁监护导联部位皮肤，按电极片，连接导联线。

3.正确开启除颤仪，调至监护位置；观察显示仪上心电波形；“设备完好，电量充足，连线正常；电极板完好”。

4.报告心律“病人出现室颤，需紧急除颤”；（准备时间不超过30秒钟）。

（三）操作1.将病人摆放为复苏体位，迅速擦干患者皮肤。

2.选择除颤能量，单相波除颤用360J，直线双相波用120J，双相指数截断（BTE）波用150～200J。

若操作者对除颤仪不熟悉，除颤能量选择200J。

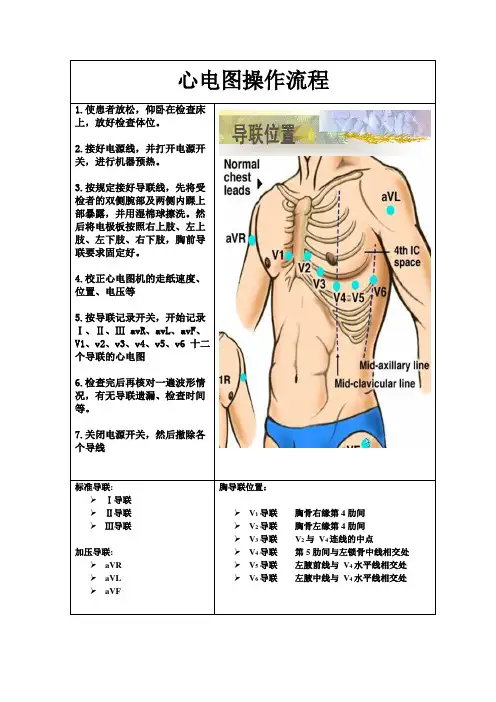

心电图操作流程
1.使患者放松，仰卧在检查床
上，放好检查体位。

2.接好电源线，并打开电源开
关，进行机器预热。

3.按规定接好导联线，先将受
检者的双侧腕部及两侧内踝上
部暴露，并用湿棉球擦洗。

然
后将电极板按照右上肢、左上
肢、左下肢、右下肢，胸前导
联要求固定好。

4.校正心电图机的走纸速度、
位置、电压等
5.按导联记录开关，开始记录
Ⅰ、Ⅱ、Ⅲ avR、avL、avF、
V1、v2、v3、v4、v5、v6 十二
个导联的心电图
6.检查完后再核对一遍波形情
况，有无导联遗漏、检查时间
等。

7.关闭电源开关，然后撤除各
个导线
标准导联:
➢Ⅰ导联
➢Ⅱ导联
➢Ⅲ导联
加压导联:
➢aVR
➢aVL
➢aVF 胸导联位置：
➢V1导联胸骨右缘第4肋间
➢V2导联胸骨左缘第4肋间
➢V3导联V2与V4连线的中点
➢V4导联第5肋间与左锁骨中线相交处➢V5导联左腋前线与V4水平线相交处➢V6导联左腋中线与V4水平线相交处。
