拓扑错误检查

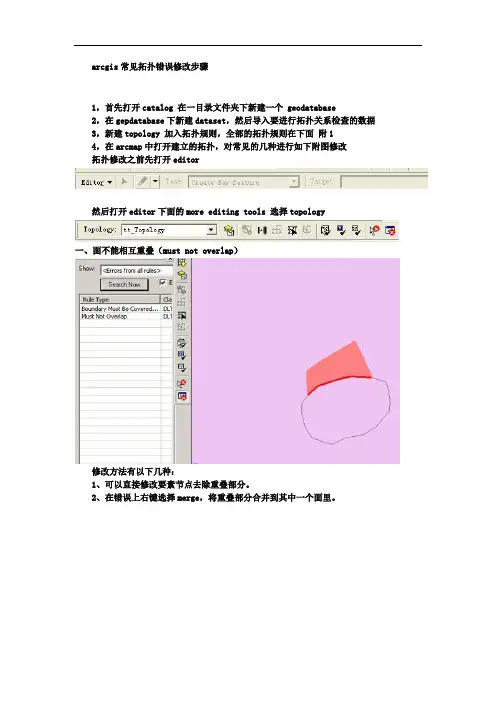

arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个 geodatabase2，在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附14，在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种：1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择merge，将重叠部分合并到其中一个面里。

二、面不能有缝隙(must not have gaps)1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor 下的merge把生成的面合并到相邻的一个面里。

3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。

附1not overlay：单要素类，多边形要素相互不能重叠not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区） point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系）be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素cover each other：多边形＋多边形，两个多边形的要素必须完全重叠boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内be covered by boundary of：点＋多边形，点必须在多边形的边界上线topologynot have dangle：线，不能有悬挂节点not have pseudo-node：线，不能有伪节点not overlay：线，不能有线重合（不同要素间）not self overlay：线，一个要素不能自覆盖not intersect：线，不能有线交叉（不同要素间）not self intersect：线，不能有线自交叉not intersect or touch interrior：线，不能有相交和重叠be single part：线，一个线要素只能由一个path组成not covered with：线＋线，两层线不能重叠be covered by feature class of：线＋线，两层线完全重叠must be covered by：线＋点，线层中的终点必须和点层的部分（或全部）点重合 be covered by boundary of：线＋多边形，线被多边形边界重叠be covered by endpoint of：点＋线，点被线终点完全重合must be covered by line：点＋线，点都在线上有若干专用术语相交（Intersect）：线和线交叉，并且只有一点重合，该点不是结点（端点），称之相交。

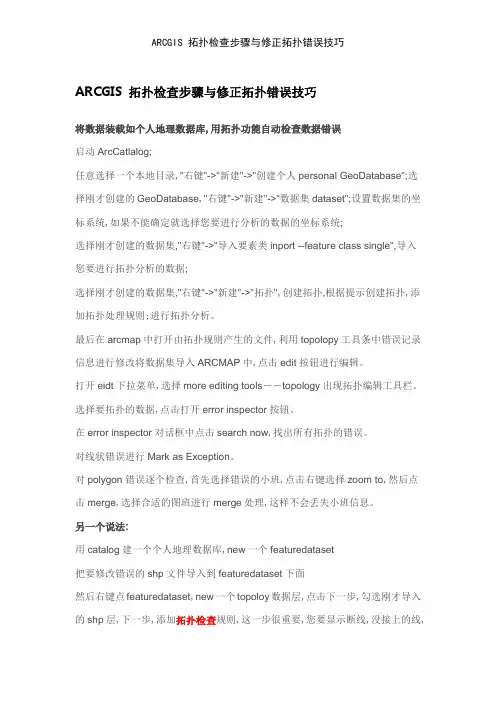

ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库,用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录,"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase,"右键"->"新建"->"数据集dataset";设置数据集的坐标系统,如果不能确定就选择您要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入您要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑",创建拓扑,根据提示创建拓扑,添加拓扑处理规则;进行拓扑分析。

最后在arcmap中打开由拓扑规则产生的文件,利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中,点击edit按钮进行编辑。

打开eidt下拉菜单,选择more editing tools－－topology出现拓扑编辑工具栏。

选择要拓扑的数据,点击打开error inspector按钮。

在error inspector对话框中点击search now,找出所有拓扑的错误。

对线状错误进行Mark as Exception。

对polygon错误逐个检查,首先选择错误的小班,点击右键选择zoom to,然后点击merge,选择合适的图班进行merge处理,这样不会丢失小班信息。

另一个说法:用catalog建一个个人地理数据库,new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset,new一个topoloy数据层,点击下一步,勾选刚才导入的shp层,下一步,添加拓扑检查规则,这一步很重要,您要显示断线,没接上的线,出头线等,都要选相应的拓扑规则!选完之后,点下一步完成catalog生成一个拓扑检查层文件,用arcmap打开该文件就可以瞧见您需要显示的错误,这样再用编辑工具修改起来就方便好多。

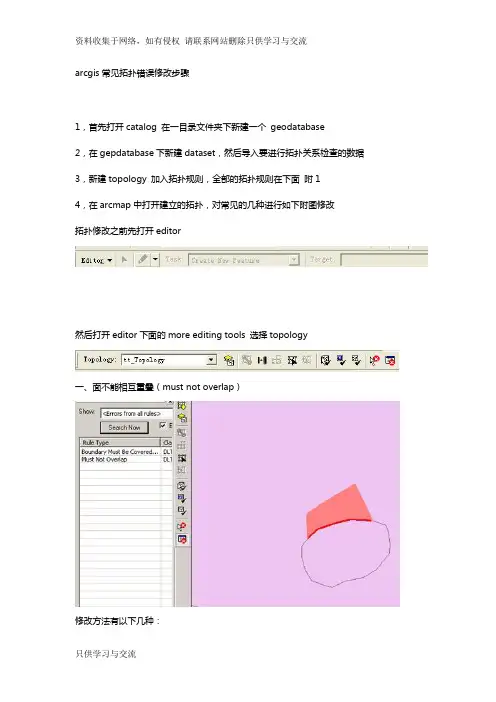

arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个 geodatabase2，在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附14，在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种：1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择merge，将重叠部分合并到其中一个面里。

二、面不能有缝隙(must not have gaps)1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor 下的merge把生成的面合并到相邻的一个面里。

3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。

附1not overlay：单要素类，多边形要素相互不能重叠not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区） point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点 must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系）be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素cover each other：多边形＋多边形，两个多边形的要素必须完全重叠boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内be covered by boundary of：点＋多边形，点必须在多边形的边界上线topologynot have dangle：线，不能有悬挂节点not have pseudo-node：线，不能有伪节点not overlay：线，不能有线重合（不同要素间）not self overlay：线，一个要素不能自覆盖not intersect：线，不能有线交叉（不同要素间）not self intersect：线，不能有线自交叉not intersect or touch interrior：线，不能有相交和重叠be single part：线，一个线要素只能由一个path组成not covered with：线＋线，两层线不能重叠be covered by feature class of：线＋线，两层线完全重叠must be covered by：线＋点，线层中的终点必须和点层的部分（或全部）点重合 be covered by boundary of：线＋多边形，线被多边形边界重叠be covered by endpoint of：点＋线，点被线终点完全重合must be covered by line：点＋线，点都在线上有若干专用术语相交（Intersect）：线和线交叉，并且只有一点重合，该点不是结点（端点），称之相交。

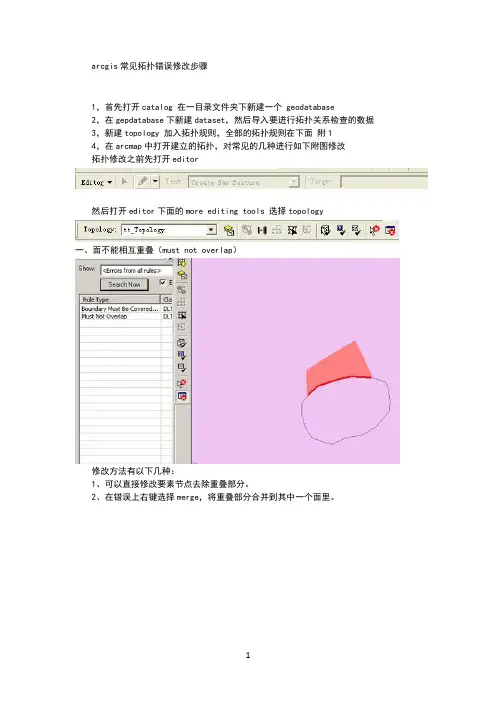

arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个geodatabase2，在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附14，在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种：1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择merge，将重叠部分合并到其中一个面里。

二、面不能有缝隙(must not have gaps)1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择create feature，将缝隙部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。

3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。

附11.must not overlay：单要素类，多边形要素相互不能重叠2.must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠（线层可以有非重叠的更多要素）5.must be covered by feature class of：多边形＋多边形，第一个多边形层必须被第二个完全覆盖（省与全国的关系）6.must be covered by：多边形＋多边形，第一个多边形层必须把第二个完全覆盖（全国与省的关系）7.must not overlay with：多边形＋多边形，两个多边形层的多边形不能存在一对相互覆盖的要素8.must cover each other：多边形＋多边形，两个多边形的要素必须完全重叠9.area boundary must be covered by boundary of：多边形＋多边形，第一个多边形的各要素必须为第二个的一个或几个多边形完全覆盖10.must be properly inside polygons：点＋多边形，点层的要素必须全部在多边形内11.must be covered by boundary of：点＋多边形，点必须在多边形的边界上线topology1.must not have dangle：线，不能有悬挂节点2.must not have pseudo-node：线，不能有伪节点3.must not overlay：线，不能有线重合（不同要素间）4.must not self overlay：线，一个要素不能自覆盖5.must not intersect：线，不能有线交叉（不同要素间）6.must not self intersect：线，不能有线自交叉7.must not intersect or touch interrior：线，不能有相交和重叠8.must be single part：线，一个线要素只能由一个path组成9.must not covered with：线＋线，两层线不能重叠10.must be covered by feature class of：线＋线，两层线完全重叠11.endpoint must be covered by：线＋点，线层中的终点必须和点层的部分（或全部）点重合12.must be covered by boundary of：线＋多边形，线被多边形边界重叠13.must be covered by endpoint of：点＋线，点被线终点完全重合14.point must be covered by line：点＋线，点都在线上有若干专用术语相交（Intersect）：线和线交叉，并且只有一点重合，该点不是结点（端点），称之相交。
