水泥土搅拌桩压缩模量

  • 格式：docx
  • 大小：11.33 KB
  • 文档页数：2

水泥土搅拌桩压缩模量

水泥土搅拌桩是指将水泥、水和砂等原料混合在一起，再通过搅拌机进行搅拌，形成一种类似于混凝土的混合材料，然后再通过钻机进行振动成型而成的桩型材料。在建筑工程中，这种桩型材料广泛应用于桥梁、隧道、码头、桩基、地铁等工程建设中。本文将从水泥土搅拌桩的压缩模量角度出发，介绍水泥土搅拌桩的基本特性及其相关理论知识。

压缩模量是物质在受到外力压缩变形时单位体积的应力与应变比值。针对水泥土搅拌桩而言，其压缩模量是指在垂直方向上，当水泥土搅拌桩受到外界压力时，单位截面积内的应力与压缩应变之比。该模量主要是以Kpa作为单位，并且是影响桩基抗压性能的重要参数之一。

水泥土搅拌桩的压缩模量会受到许多因素的影响，主要包括以下几个方面：

1.水泥土搅拌桩的成型质量。水泥土搅拌桩在成型过程中，如果掌握不好搅拌工艺和技术，容易出现成型失误，造成桩体内部空隙、偏差等问题，从而影响桩的质量，也会影响到压缩模量的大小。

2.水泥土搅拌桩的材料类型。不同类型的水泥土搅拌桩所用的原料不同，比如水泥的品种、砂的颗粒大小、水的含量等都会对桩的质量和压缩模量产生一定的影响。

3.水泥土搅拌桩的长度和直径。通常情况下，水泥土搅拌桩的长度和直径越大，相应的压缩模量也会越大。

4.外界环境的影响。在不同的地段和不同的地质环境下，水泥土搅拌桩所面临的外界环境也是不同的，因此也会对其压缩模量产生影响。

为了准确测定水泥土搅拌桩的压缩模量，人们通常采用以下两种方法：

1.静载试验法。该方法是在桩头部施加一定的荷载，然后测量桩的变形量和荷载，通过荷载-变形曲线求出桩的压缩模量。

2.动力触探法。该方法是采用动力触探仪在桩身上进行触探，然后通过触探阻力和击频来确定桩的压缩模量。

通过以上两种测量方法可以得出水泥土搅拌桩的压缩模量，有助于工程师们更好地掌握水泥土搅拌桩的力学性质、优化设计方案，以提升工程质量，确保工程安全。

结语 水泥土搅拌桩是一种重要的桩基材料，其压缩模量是评估其力学性质的重要指标之一。了解水泥土搅拌桩的压缩模量及其相关知识，有助于更好地优化设计方案，提高工程质量。

合集下载

水泥土搅拌桩规范

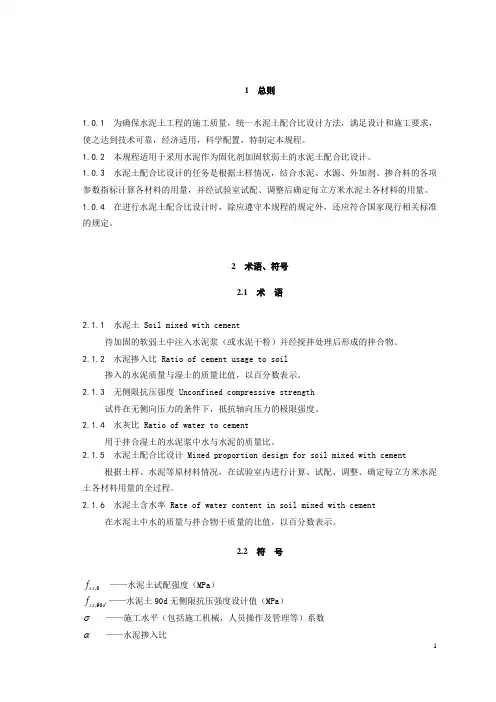

水泥土搅拌桩规范

1

1 总则

1.0.1 为确保水泥土工程的施工质量，统一水泥土配合比设计方法，满足设计和施工要求，使之达到技术可靠，经济适用，科学配置，特制定本规程。

1.0.2 本规程适用于采用水泥作为固化剂加固软弱土的水泥土配合比设计。

1.0.3 水泥土配合比设计的任务是根据土样情况，结合水泥、水源、外加剂、掺合料的各项参数指标计算各材料的用量，并经试验室试配、调整后确定每立方米水泥土各材料的用量。

1.0.4 在进行水泥土配合比设计时，除应遵守本规程的规定外，还应符合国家现行相关标准的规定。

2 术语、符号

2.1 术 语

2.1.1 水泥土 Soil mixed with cement

待加固的软弱土中注入水泥浆（或水泥干粉）并经搅拌处理后形成的拌合物。

2.1.2 水泥掺入比 Ratio of cement usage to soil

掺入的水泥质量与湿土的质量比值，以百分数表示。

2.1.3 无侧限抗压强度 Unconfined compressive strength

试件在无侧向压力的条件下，抵抗轴向压力的极限强度。

2.1.4 水灰比 Ratio of water to cement

用于拌合湿土的水泥浆中水与水泥的质量比。

2.1.5 水泥土配合比设计 Mixed proportion design for soil mixed with cement

根据土样、水泥等原材料情况，在试验室内进行计算、试配、调整、确定每立方米水泥土各材料用量的全过程。

2.1.6 水泥土含水率 Rate of water content in soil mixed with cement

在水泥土中水的质量与拌合物干质量的比值，以百分数表示。

2.2 符 号

0,csf ——水泥土试配强度（MPa）

dcsf90,——水泥土90d无侧限抗压强度设计值（MPa）

 ——施工水平（包括施工机械，人员操作及管理等）系数

水泥土搅拌桩计算书

水泥土搅拌桩计算书

设计计算：机具条件：直径D(mm)桩长范围土层名称土厚li(m)桩侧土磨擦阻力特征值(qsia)桩端土阻力(qp:未修正承载力特征值)0.513.20有效桩长(m)L=824.8850桩截面面积(m2)Ap=D2*3.14/40.196253桩周长μpμp=D*3.141.574561.单桩承载力：参数取值：：桩身强度折减系数：η(0.2~0.3)桩端天然土承载力折减系数:α桩间土承载力折减系数：β(0.1~0.4)桩间天然土承载力特征值fsk(Kpa)面积置换率m(0.12~0.3)桩身水泥土无侧限抗压强度标准值fcu(0.3~2MPa)桩端阻阻力qp0.250.60.100.224285712100Ra=μp*∑qsia*li+α*A*qp72.063Ra=η*fcu*Ap98.125取值Ra=703.复合地基承载力特征值fspkfspk=m*Ra/Ap+β*(1-m)*fsk804.面积置换率、布桩数面积置换率m=(fspk-β*fsk)/(Ra/Ap-β*fsk)0.224285714布桩数nn=m*A/Ap5.结论：有效桩长L=8单桩承载力特征值Ra=70复合地基承载力特征值fspk=80桩身水泥土强度标准值fcu=2说明：1。本表按GB-JGJ79-2002编制。水泥搅拌桩分为干法和湿法。桩身强度折减系数μ，干法取0.2~0.3；湿法取0.25~0.33。 2。红色部分人工输入2.单桩承载力特征值(取小值)水泥搅拌桩计算

水泥土搅拌桩规范 2

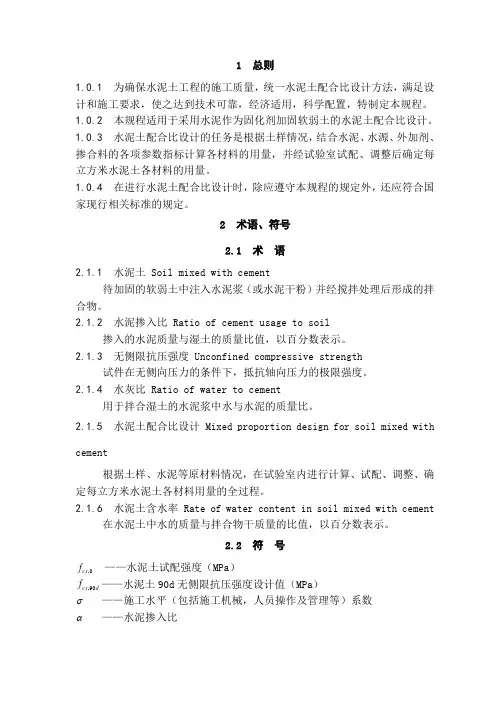

水泥土搅拌桩规范 2

1 总则

1.0.1 为确保水泥土工程的施工质量，统一水泥土配合比设计方法，满足设计和施工要求，使之达到技术可靠，经济适用，科学配置，特制定本规程。

1.0.2 本规程适用于采用水泥作为固化剂加固软弱土的水泥土配合比设计。

1.0.3 水泥土配合比设计的任务是根据土样情况，结合水泥、水源、外加剂、掺合料的各项参数指标计算各材料的用量，并经试验室试配、调整后确定每立方米水泥土各材料的用量。

1.0.4 在进行水泥土配合比设计时，除应遵守本规程的规定外，还应符合国家现行相关标准的规定。

2 术语、符号

2.1 术 语

2.1.1 水泥土 Soil mixed with cement

待加固的软弱土中注入水泥浆（或水泥干粉）并经搅拌处理后形成的拌合物。

2.1.2 水泥掺入比 Ratio of cement usage to soil

掺入的水泥质量与湿土的质量比值，以百分数表示。

2.1.3 无侧限抗压强度 Unconfined compressive strength

试件在无侧向压力的条件下，抵抗轴向压力的极限强度。

2.1.4 水灰比 Ratio of water to cement

用于拌合湿土的水泥浆中水与水泥的质量比。

2.1.5 水泥土配合比设计 Mixed proportion design for soil mixed with

cement

根据土样、水泥等原材料情况，在试验室内进行计算、试配、调整、确定每立方米水泥土各材料用量的全过程。

2.1.6 水泥土含水率 Rate of water content in soil mixed with cement

在水泥土中水的质量与拌合物干质量的比值，以百分数表示。

2.2 符 号

0,csf ——水泥土试配强度（MPa）

dcsf90,——水泥土90d无侧限抗压强度设计值（MPa）

 ——施工水平（包括施工机械，人员操作及管理等）系数

水泥土搅拌桩计算表

水泥土搅拌桩计算表

土层名称基础底标高土层底面标高ZiLBfsp,kfakξEsiEsp'Po回填土51.494.38606012.52.5粉质粘土48.996.88606015.515.51淤泥质粉质黏土48.377.574601.2333333344.93333333黏土粉质粘土 说明： Zi——基础底面至土底面的距离； L ——基底长边； B ——基底短边； fsp,k——复合地基承载力特征值； fak——土的承载力特征值；

Esi——基础底面下第i层土的压缩模量，应在土的自重压力至土的自重压力至土的自重压力与附加压力之和的压力范围取值； Esp——地基强度提高以后，模量相应提高后的取值； Po——对应于荷载效应准永久组合标准值时的基础底面处的附加压力。

L/BZi/BαiZiαiAiΣ AiAi/Esp'ΣAi/Esp'Esψss0.4380.2401.051105.12042.0480.6880.2111.45240.0487.2680.7500.2121.58613.4572.728158.625 ξ——复合地基承载力特征值与土的承载力特征值的比值

1.000

结论：地基加固处理后荷载作用下的地基沉降变形约为23.462mm. Es——变形计算深度范围内压缩模量的当量值； Ai——第i层土平均附加应力系数沿土层厚度的积分值；Ai=P0*(Zi*ai-Zi-1*ai-1)说明： αi——基础底面计算点至第i层土底面范围内平均附加应力系数；详GB50007-2011《建筑地基基础设计规范》附录K

为非修改区域 S ——地基最终变形量（mm）。 ψs——沉降计算经验系数；详GB50007-2011《建筑地基基础设计规范》表5.3.568.69852.0443.0481.3201055.87沉降基本数据

沉降数据计算10010
