粉喷桩加固软土地基施工方案

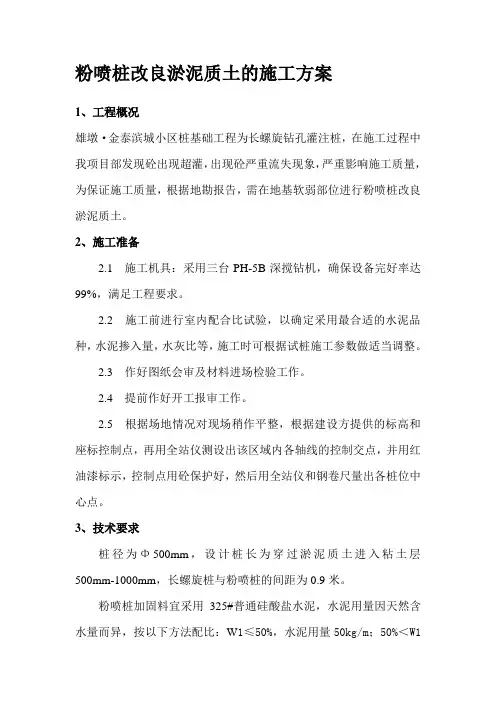

粉喷桩改良淤泥质土的施工方案1、工程概况雄墩·金泰滨城小区桩基础工程为长螺旋钻孔灌注桩，在施工过程中我项目部发现砼出现超灌，出现砼严重流失现象，严重影响施工质量，为保证施工质量，根据地勘报告，需在地基软弱部位进行粉喷桩改良淤泥质土。

2、施工准备2.1施工机具：采用三台PH-5B深搅钻机，确保设备完好率达99%，满足工程要求。

2.2施工前进行室内配合比试验，以确定采用最合适的水泥品种，水泥掺入量，水灰比等，施工时可根据试桩施工参数做适当调整。

2.3作好图纸会审及材料进场检验工作。

2.4提前作好开工报审工作。

2.5根据场地情况对现场稍作平整，根据建设方提供的标高和座标控制点，再用全站仪测设出该区域内各轴线的控制交点，并用红油漆标示，控制点用砼保护好，然后用全站仪和钢卷尺量出各桩位中心点。

3、技术要求桩径为Φ500mm，设计桩长为穿过淤泥质土进入粘土层500mm-1000mm，长螺旋桩与粉喷桩的间距为0.9米。

粉喷桩加固料宜采用325#普通硅酸盐水泥，水泥用量因天然含水量而异，按以下方法配比：W1≤50%，水泥用量50kg/m；50%＜W1≤70%，水泥用量为55kg/m。

4、粉喷桩的施工4.1机具和材料选用材料要求：喷粉使用的粉体固化剂为32.5级普通硅酸盐水泥，要求新鲜无结块，入罐时应经筛网过筛，最大粒度不超过5mm，不得含有纸屑、塑料布、石子等杂质；机具设备：喷粉桩机及配套水泥罐、灰罐及喷粉系统、空气压缩机等。

喷粉桩机由液压步履式底架、井架和导向加减压机构、钻机传动系统、钻具、液压系统、喷粉系统、电气系统等部分组成。

4.2 粉喷桩施工工艺流程粉喷桩施工工艺流程图4.3 施工工艺要点4.3.1 施工前组装架立喷粉桩机，检查主机各部的连接，液压系统、电气系统、喷粉系统各部分安装调试情况及灰罐、管路的密封连接情况是否正常，做好必要的调整和紧固工作，排除异常情况后，方可进行操作。

灰罐装满料后，进料扣应加盖密封。

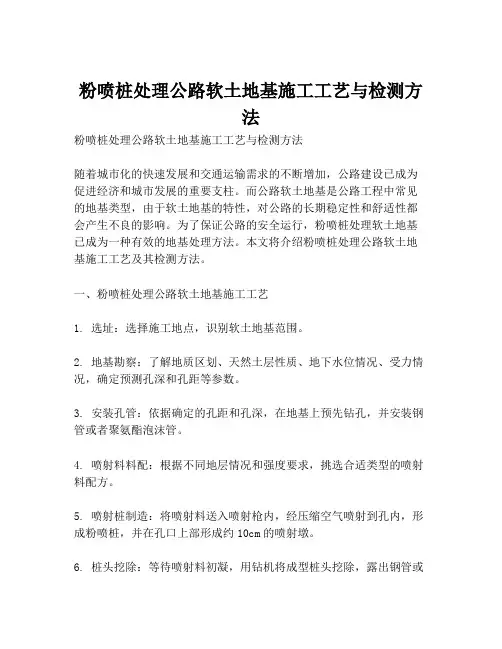

粉喷桩处理公路软土地基施工工艺与检测方法粉喷桩处理公路软土地基施工工艺与检测方法随着城市化的快速发展和交通运输需求的不断增加，公路建设已成为促进经济和城市发展的重要支柱。

而公路软土地基是公路工程中常见的地基类型，由于软土地基的特性，对公路的长期稳定性和舒适性都会产生不良的影响。

为了保证公路的安全运行，粉喷桩处理软土地基已成为一种有效的地基处理方法。

本文将介绍粉喷桩处理公路软土地基施工工艺及其检测方法。

一、粉喷桩处理公路软土地基施工工艺1. 选址：选择施工地点，识别软土地基范围。

2. 地基勘察：了解地质区划、天然土层性质、地下水位情况、受力情况，确定预测孔深和孔距等参数。

3. 安装孔管：依据确定的孔距和孔深，在地基上预先钻孔，并安装钢管或者聚氨酯泡沫管。

4. 喷射料料配：根据不同地层情况和强度要求，挑选合适类型的喷射料配方。

5. 喷射桩制造：将喷射料送入喷射枪内，经压缩空气喷射到孔内，形成粉喷桩，并在孔口上部形成约10cm的喷射墩。

6. 桩头挖除：等待喷射料初凝，用钻机将成型桩头挖除，露出钢管或聚氨酯泡沫管的顶部，使桩身与桩头形成搭接，增加桩的力学性能和稳定性。

7. 桩头加固：在露出的管顶部加装特制固定管套，利用双组份聚氨酯泡沫灌注加固，增强钢管与注浆料的结合力，提高桩头强度和稳定性。

8. 检验验收：对喷射桩的质量和数量进行严格检验和验收，确保喷射桩施工符合设计要求。

二、粉喷桩处理公路软土地基检测方法1. 钻孔检测法：在粉喷桩附近旋转钻孔，记录不同深度的钻孔堆积阻力及钻孔进度，推算桩周土体曲线，得出桩的强度。

2. 随机取样法：通过随机取样，进行室内试验，以了解粉喷桩的质量，确定其SI(Silicon Iron)值以及粉喷桩材料抗压强度、切割强度等力学性能指标。

3. CPT贯入试验法：采用植入土工探头的方式，测定桩周或桩身内部的土压力、桩身受力情况和变形量等指标，并进行数据分析和处理，得出豁然性、侧扩性等指标。

粉喷桩加固软土地基施工方案
1.地质勘察：在进行粉喷桩施工前，需要进行地质勘察，了解地层情况和软土地基的物理和力学性质，确定施工参数和方案。

2.桩位布置：根据设计要求，在地面上标出桩位位置，并进行测量和标记，确定桩的位置和间距。

3.现场准备：清理施工现场，清除杂物和障碍物，确保施工区域的平坦和干燥。

4.打桩：使用打桩机械将桩机打入软土地基中，直至达到设计要求的深度。

在打桩过程中，需要及时调整桩机的参数和工作方式，确保桩机的稳定性和施工质量。

5.喷浆加固：在桩身周围进行喷浆加固。

选择合适的喷浆材料，并按照设计要求进行掺配。

通过喷浆施工，可以在桩体周围形成一层坚固的桩-土界面。

喷浆加固的材料可以根据设计要求选择，常见的喷浆材料有水泥浆、膨润土和化学材料等。

6.后续处理：在喷浆加固完毕后，需要对施工现场进行清理，清除多余的喷浆材料和废弃物。

同时还需要进行桩顶的修整和整理，确保桩顶的平整和稳定。

7.质量验收：进行质量验收，检测桩的质量和承载力。

常见的检测方法包括静载试验、动载试验和井下综合探测等，根据需要选择合适的检测方法进行验收。

8.缺陷处理：如果在施工过程中发现桩的质量存在问题，需要及时进行处理和补强。

对于质量不合格的桩体，可以选择重新打桩或进行其他处理措施。

以上是一种粉喷桩加固软土地基的施工方案，具体的施工过程中需要根据实际情况进行调整和优化。

在施工过程中，需要严格按照设计要求和相关规范进行操作，确保施工质量和工程安全。

一、工程概况本工程地基处理采用粉喷桩技术，主要应用于软土地基处理。

粉喷桩施工工艺具有施工简便、速度快、成本低、质量可靠等优点。

本方案主要针对粉喷桩的施工过程进行详细阐述。

二、施工准备1. 工程材料：水泥、粉体、砂石等。

2. 施工设备：粉喷桩机、钻机、空压机、搅拌机、输送泵等。

3. 施工人员：具备粉喷桩施工经验的技术人员、操作人员及管理人员。

4. 施工场地：确保施工场地平整，无障碍物。

三、施工工艺1. 施工流程：（1）放线定位：根据设计图纸，利用经纬仪、钢卷尺等仪器，确定桩位，绘制桩位网格图。

（2）钻机就位：将钻机移至桩位，对正竹签，复核机架垂直度及钻头直径。

（3）钻进：启动主电机与空压机，待空压机送气后，从慢到快分档逐级加速顺时针垂直钻进，钻进深度用深度计或在井架上刻度显示。

（4）喷灰搅拌：提升钻机，使双螺旋搅拌头到达设计桩底标高后，改为逆时针旋转，启动送灰机，待水泥灰达到喷灰口一定时间后，开始提升钻头，边喷粉，边搅拌，边提升。

（5）复搅：当钻头提升至地面下0.5米深时停止喷灰，关闭送灰机，启动空压机送气，钻头迅速换档正向转动钻进规定复搅深度处，原位搅拌1分钟再反向重复前次搅拌、提升过程，保证复搅长度达设计要求。

（6）成桩移机：复搅结束后，关闭空压机，送灰机消散所有管道压力，再关停钻机主电机，然后开启液压步骤，钻机移位。

2. 施工要点：（1）水泥应新鲜干燥，水泥灰应过筛，防止大块杂物混入灰罐。

（2）施工时灰罐内的粉量应大于450kg，灰罐容量应满足施工需求。

（3）钻进过程中，应确保钻头垂直度，防止偏移。

（4）喷灰搅拌过程中，应确保水泥灰均匀分布，避免出现空白区域。

（5）复搅过程中，应保证复搅长度满足设计要求。

四、质量控制1. 材料质量控制：确保水泥、粉体、砂石等材料符合设计要求。

2. 施工过程控制：严格控制钻进、喷灰搅拌、复搅等工序，确保施工质量。

3. 成桩质量检测：采用无损检测、载荷试验等方法，对成桩质量进行检测。

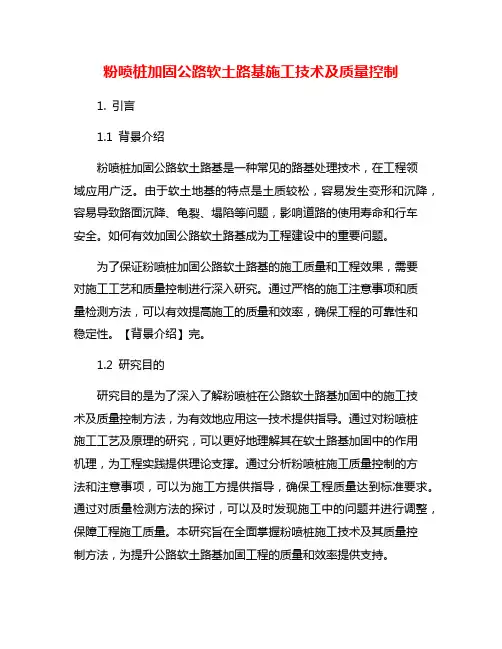

粉喷桩加固公路软土路基施工技术及质量控制1. 引言1.1 背景介绍粉喷桩加固公路软土路基是一种常见的路基处理技术，在工程领域应用广泛。

由于软土地基的特点是土质较松，容易发生变形和沉降，容易导致路面沉降、龟裂、塌陷等问题，影响道路的使用寿命和行车安全。

如何有效加固公路软土路基成为工程建设中的重要问题。

为了保证粉喷桩加固公路软土路基的施工质量和工程效果，需要对施工工艺和质量控制进行深入研究。

通过严格的施工注意事项和质量检测方法，可以有效提高施工的质量和效率，确保工程的可靠性和稳定性。

【背景介绍】完。

1.2 研究目的研究目的是为了深入了解粉喷桩在公路软土路基加固中的施工技术及质量控制方法，为有效地应用这一技术提供指导。

通过对粉喷桩施工工艺及原理的研究，可以更好地理解其在软土路基加固中的作用机理，为工程实践提供理论支撑。

通过分析粉喷桩施工质量控制的方法和注意事项，可以为施工方提供指导，确保工程质量达到标准要求。

通过对质量检测方法的探讨，可以及时发现施工中的问题并进行调整，保障工程施工质量。

本研究旨在全面掌握粉喷桩施工技术及其质量控制方法，为提升公路软土路基加固工程的质量和效率提供支持。

1.3 研究意义研究粉喷桩加固公路软土路基施工技术及质量控制的意义在于深入探讨这一领域的关键问题，提高公路软土路基加固施工的效率和质量，确保工程的安全可靠性。

粉喷桩技术是一种先进的路基加固方法，通过将水泥浆料喷射到软土路基中，形成灌注桩体，提高路基的承载能力和稳定性。

研究粉喷桩施工工艺及质量控制，可以为公路工程提供更可靠的技术支持，提高公路运输的安全性和舒适性。

研究粉喷桩技术还可以推动公路工程领域的技术创新和发展，为我国公路建设提供更先进的施工方法和技术手段。

研究粉喷桩加固公路软土路基施工技术及质量控制具有重要的理论和实践意义，对于我国公路建设和交通运输发展具有积极的推动作用。

2. 正文2.1 粉喷桩施工工艺及原理粉喷桩是一种常用的软土地基处理技术，通过高压水泥浆喷射到地基土中，形成坚固的水泥土桩来加固地基。

粉喷桩施工方案一、项目概述粉喷桩是一种常见的地基处理方法，适用于土质松软、强度低的地区。

本施工方案旨在详细描述粉喷桩的施工过程、工艺要求和安全措施，确保施工质量和工人安全。

二、施工准备1. 施工前的准备工作包括：确定施工区域、制定施工计划、准备施工材料和设备等。

2. 确保施工现场的安全，设置警示标志，清理杂物，确保施工区域的通风良好。

3. 确保施工人员具备相关证书和经验，提供必要的安全培训。

三、施工工艺1. 地基处理：清理施工区域，确保基坑底部平整、无杂物。

2. 钻孔：按照设计要求，在地基中钻孔，孔径和孔距根据设计要求确定。

3. 注浆：使用适当的注浆材料，将孔内注浆，填充孔隙，提高地基强度。

4. 粉喷：在注浆完成后，使用喷枪将粉状材料均匀喷射到孔内，形成粉喷桩。

5. 桩顶处理：根据设计要求，对粉喷桩顶部进行修整，确保与地面平齐。

6. 检测：对施工完成的粉喷桩进行质量检测，包括桩身强度、垂直度等。

四、施工要求1. 施工过程中，严格按照设计要求进行施工，确保粉喷桩的质量。

2. 施工现场要保持整洁，杂物及时清理，确保施工安全。

3. 施工人员必须佩戴个人防护装备，如安全帽、安全鞋、手套等。

4. 施工现场必须设置警示标志，保证施工区域的安全。

5. 施工过程中，严禁吸烟、乱丢杂物等违规行为，确保施工环境卫生。

6. 施工完成后，清理施工现场，恢复原貌。

五、安全措施1. 施工前，对施工区域进行安全检查，确保施工环境安全。

2. 施工人员必须经过相关安全培训，并遵守相关安全操作规程。

3. 使用喷枪时，必须佩戴防护眼镜和口罩，避免粉尘对眼睛和呼吸系统的伤害。

4. 施工现场必须配备灭火器等消防设备，确保应急情况下的安全。

5. 施工现场必须设置安全警示标志，提醒施工人员注意安全。

6. 施工过程中，严禁违章操作和超负荷作业，确保施工人员的人身安全。

六、质量控制1. 施工过程中，严格按照设计要求进行施工，确保粉喷桩的质量。

2. 桩身强度测试：采用无损检测等方法，对粉喷桩的强度进行检测。

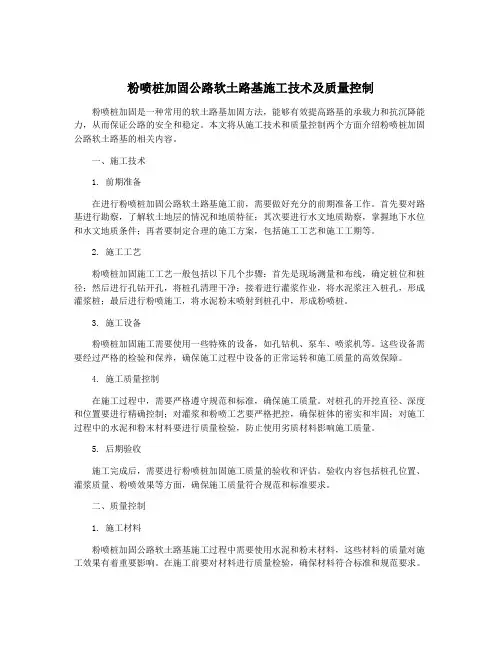

粉喷桩加固公路软土路基施工技术及质量控制粉喷桩加固是一种常用的软土路基加固方法，能够有效提高路基的承载力和抗沉降能力，从而保证公路的安全和稳定。

本文将从施工技术和质量控制两个方面介绍粉喷桩加固公路软土路基的相关内容。

一、施工技术1. 前期准备在进行粉喷桩加固公路软土路基施工前，需要做好充分的前期准备工作。

首先要对路基进行勘察，了解软土地层的情况和地质特征；其次要进行水文地质勘察，掌握地下水位和水文地质条件；再者要制定合理的施工方案，包括施工工艺和施工工期等。

2. 施工工艺粉喷桩加固施工工艺一般包括以下几个步骤：首先是现场测量和布线，确定桩位和桩径；然后进行孔钻开孔，将桩孔清理干净；接着进行灌浆作业，将水泥浆注入桩孔，形成灌浆桩；最后进行粉喷施工，将水泥粉末喷射到桩孔中，形成粉喷桩。

3. 施工设备粉喷桩加固施工需要使用一些特殊的设备，如孔钻机、泵车、喷浆机等。

这些设备需要经过严格的检验和保养，确保施工过程中设备的正常运转和施工质量的高效保障。

4. 施工质量控制在施工过程中，需要严格遵守规范和标准，确保施工质量。

对桩孔的开挖直径、深度和位置要进行精确控制；对灌浆和粉喷工艺要严格把控，确保桩体的密实和牢固；对施工过程中的水泥和粉末材料要进行质量检验，防止使用劣质材料影响施工质量。

5. 后期验收施工完成后，需要进行粉喷桩加固施工质量的验收和评估。

验收内容包括桩孔位置、灌浆质量、粉喷效果等方面，确保施工质量符合规范和标准要求。

二、质量控制1. 施工材料粉喷桩加固公路软土路基施工过程中需要使用水泥和粉末材料，这些材料的质量对施工效果有着重要影响。

在施工前要对材料进行质量检验，确保材料符合标准和规范要求。

2. 施工工艺粉喷桩加固施工的工艺流程直接影响着施工质量。

在施工过程中，要严格按照工艺要求进行操作，保证每个环节的质量和效果。

特别是在灌浆和粉喷工艺方面，要确保施工操作的准确和工艺的规范。

3. 施工人员施工人员的技术水平和素质对施工质量也有着重要的影响。

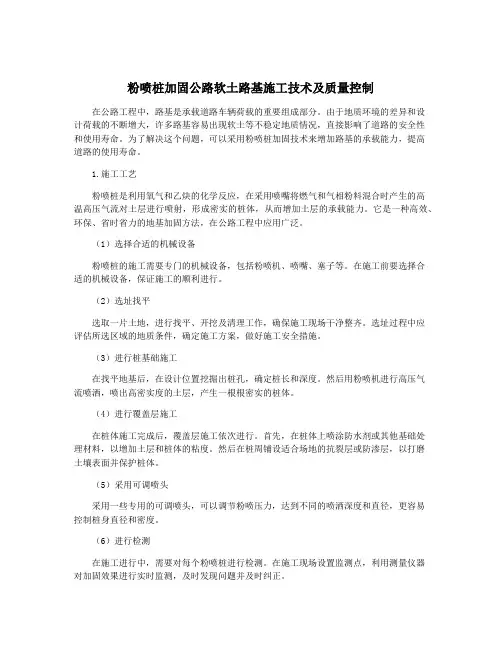

粉喷桩加固公路软土路基施工技术及质量控制在公路工程中，路基是承载道路车辆荷载的重要组成部分。

由于地质环境的差异和设计荷载的不断增大，许多路基容易出现软土等不稳定地质情况，直接影响了道路的安全性和使用寿命。

为了解决这个问题，可以采用粉喷桩加固技术来增加路基的承载能力，提高道路的使用寿命。

1.施工工艺粉喷桩是利用氧气和乙炔的化学反应，在采用喷嘴将燃气和气相粉料混合时产生的高温高压气流对土层进行喷射，形成密实的桩体，从而增加土层的承载能力。

它是一种高效、环保、省时省力的地基加固方法，在公路工程中应用广泛。

（1）选择合适的机械设备粉喷桩的施工需要专门的机械设备，包括粉喷机、喷嘴、塞子等。

在施工前要选择合适的机械设备，保证施工的顺利进行。

（2）选址找平选取一片土地，进行找平、开挖及清理工作，确保施工现场干净整齐。

选址过程中应评估所选区域的地质条件，确定施工方案，做好施工安全措施。

（3）进行桩基础施工在找平地基后，在设计位置挖掘出桩孔，确定桩长和深度。

然后用粉喷机进行高压气流喷洒，喷出高密实度的土层，产生一根根密实的桩体。

（4）进行覆盖层施工在桩体施工完成后，覆盖层施工依次进行。

首先，在桩体上喷涂防水剂或其他基础处理材料，以增加土层和桩体的粘度。

然后在桩周铺设适合场地的抗裂层或防渗层，以打磨土壤表面并保护桩体。

（5）采用可调喷头采用一些专用的可调喷头，可以调节粉喷压力，达到不同的喷洒深度和直径，更容易控制桩身直径和密度。

（6）进行检测在施工进行中，需要对每个粉喷桩进行检测。

在施工现场设置监测点，利用测量仪器对加固效果进行实时监测，及时发现问题并及时纠正。

2.质量控制（1）桩头平整度粉喷桩的桩头是承受道路压力的主体部分，其平整度必须符合设计要求。

在施工时，应对桩头进行检测，并采取相应的措施进行调整。

（2）桩间距及桩直径粉喷桩的桩间距和桩直径必须符合设计规范。

在施工前，应事先进行排样，确定桩体间距和直径，以确保施工的稳定性和可靠性。

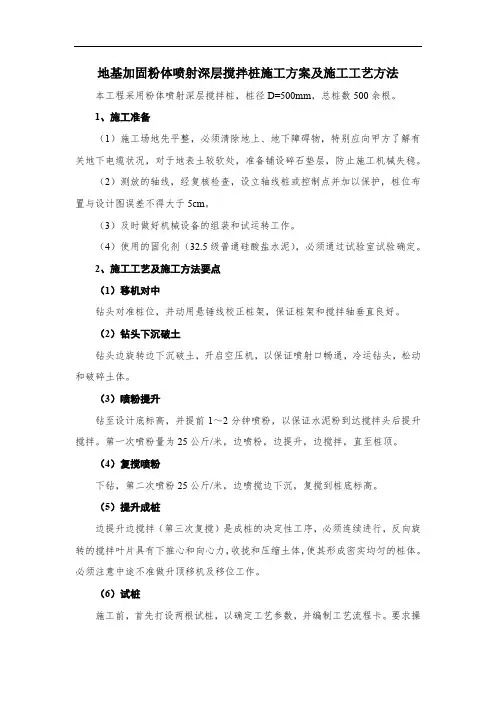

地基加固粉体喷射深层搅拌桩施工方案及施工工艺方法本工程采用粉体喷射深层搅拌桩，桩径D=500mm，总桩数500余根。

1、施工准备（1）施工场地先平整，必须清除地上、地下障碍物，特别应向甲方了解有关地下电缆状况，对于地表土较软处，准备铺设碎石垫层，防止施工机械失稳。

（2）测放的轴线，经复核检查，设立轴线桩或控制点并加以保护，桩位布置与设计图误差不得大于5cm。

（3）及时做好机械设备的组装和试运转工作。

（4）使用的固化剂（32.5级普通硅酸盐水泥），必须通过试验室试验确定。

2、施工工艺及施工方法要点（1）移机对中钻头对准桩位，并动用悬锤线校正桩架，保证桩架和搅拌轴垂直良好。

（2）钻头下沉破土钻头边旋转边下沉破土，开启空压机，以保证喷射口畅通，冷运钻头，松动和破碎土体。

（3）喷粉提升钻至设计底标高，并提前1～2分钟喷粉，以保证水泥粉到达搅拌头后提升搅拌。

第一次喷粉量为25公斤/米，边喷粉，边提升，边搅拌，直至桩顶。

（4）复搅喷粉下钻，第二次喷粉25公斤/米，边喷搅边下沉，复搅到桩底标高。

（5）提升成桩边提升边搅拌（第三次复搅）是成桩的决定性工序，必须连续进行，反向旋转的搅拌叶片具有下推心和向心力，收拢和压缩土体，使其形成密实均匀的桩体。

必须注意中途不准做升顶移机及移位工作。

（6）试桩施工前，首先打设两根试桩，以确定工艺参数，并编制工艺流程卡。

要求操作人员按确定的工艺参数施工。

主要是标定各工序时间和制桩总时间，标定提升或下沉速度和喷粉参数。

保证喷粉量充足、桩长和复搅长度。

3、施工技术参数及注意事项（1）、在杂填土、粘土、粉土层钻进时，钻进速度不超过0.5m/min；在淤泥质土层钻过时，钻进速度不超过0.8/min。

（2）、在钻至设计底标高后，开始喷粉提升搅拌时，应在喷粉2分钟后，再提升钻头，并按0.57m/min的速度提升搅拌到孔口。

（3）、喷粉量应根据设计要求和实验室确定的水泥掺量控制。

制桩完成以后，应对粉包进行观测，主要看粉包里应喷到土层中的水泥是否全部喷出，如喷量不足，应把罐中剩余的水泥送到原桩土体中搅拌均匀。

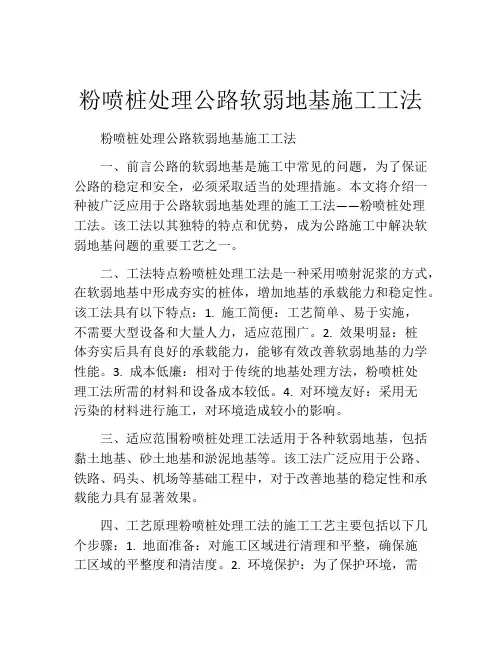

粉喷桩处理公路软弱地基施工工法粉喷桩处理公路软弱地基施工工法一、前言公路的软弱地基是施工中常见的问题，为了保证公路的稳定和安全，必须采取适当的处理措施。

本文将介绍一种被广泛应用于公路软弱地基处理的施工工法——粉喷桩处理工法。

该工法以其独特的特点和优势，成为公路施工中解决软弱地基问题的重要工艺之一。

二、工法特点粉喷桩处理工法是一种采用喷射泥浆的方式，在软弱地基中形成夯实的桩体，增加地基的承载能力和稳定性。

该工法具有以下特点：1. 施工简便：工艺简单、易于实施，不需要大型设备和大量人力，适应范围广。

2. 效果明显：桩体夯实后具有良好的承载能力，能够有效改善软弱地基的力学性能。

3. 成本低廉：相对于传统的地基处理方法，粉喷桩处理工法所需的材料和设备成本较低。

4. 对环境友好：采用无污染的材料进行施工，对环境造成较小的影响。

三、适应范围粉喷桩处理工法适用于各种软弱地基，包括黏土地基、砂土地基和淤泥地基等。

该工法广泛应用于公路、铁路、码头、机场等基础工程中，对于改善地基的稳定性和承载能力具有显著效果。

四、工艺原理粉喷桩处理工法的施工工艺主要包括以下几个步骤：1. 地面准备：对施工区域进行清理和平整，确保施工区域的平整度和清洁度。

2. 环境保护：为了保护环境，需要在施工区域周围设置围堰，并采取防护措施，避免施工材料和污水进入周边环境。

3. 桩孔开挖：根据设计要求，采用钻孔机或挖掘机开挖桩孔，保证桩孔的直径和深度满足要求。

4. 混凝土喷射：将混凝土材料和注浆剂按照一定比例混合，通过喷射设备将混凝土注入桩孔中，并同时注射注浆剂，形成夯实的桩体。

5. 桩头处理：在桩体夯实后，对桩头进行修整，使之与地面平整并符合设计要求。

6. 质量检查：对施工过程中的关键节点进行质量检查，确保桩体的质量满足要求。

五、施工工艺1. 地面准备：清理施工区域，保持平整度和清洁度。

2. 环境保护：设置围堰，防止材料和污水外溢。

3. 桩孔开挖：使用钻孔机或挖掘机开挖桩孔。

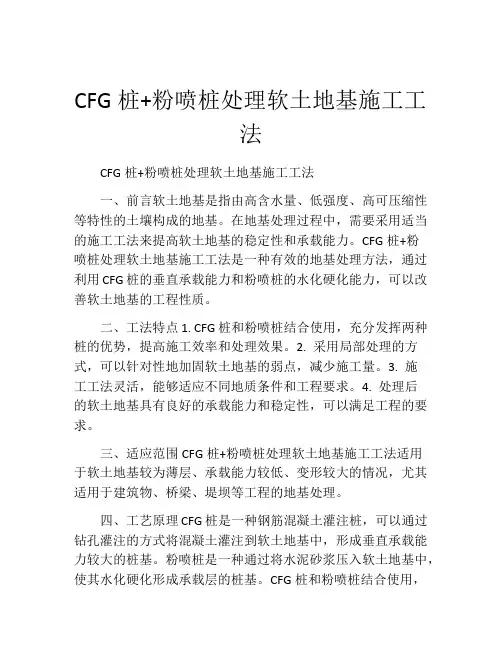

CFG桩+粉喷桩处理软土地基施工工法CFG桩+粉喷桩处理软土地基施工工法一、前言软土地基是指由高含水量、低强度、高可压缩性等特性的土壤构成的地基。

在地基处理过程中，需要采用适当的施工工法来提高软土地基的稳定性和承载能力。

CFG桩+粉喷桩处理软土地基施工工法是一种有效的地基处理方法，通过利用CFG桩的垂直承载能力和粉喷桩的水化硬化能力，可以改善软土地基的工程性质。

二、工法特点1. CFG桩和粉喷桩结合使用，充分发挥两种桩的优势，提高施工效率和处理效果。

2. 采用局部处理的方式，可以针对性地加固软土地基的弱点，减少施工量。

3. 施工工法灵活，能够适应不同地质条件和工程要求。

4. 处理后的软土地基具有良好的承载能力和稳定性，可以满足工程的要求。

三、适应范围CFG桩+粉喷桩处理软土地基施工工法适用于软土地基较为薄层、承载能力较低、变形较大的情况，尤其适用于建筑物、桥梁、堤坝等工程的地基处理。

四、工艺原理CFG桩是一种钢筋混凝土灌注桩，可以通过钻孔灌注的方式将混凝土灌注到软土地基中，形成垂直承载能力较大的桩基。

粉喷桩是一种通过将水泥砂浆压入软土地基中，使其水化硬化形成承载层的桩基。

CFG桩和粉喷桩结合使用，可以形成一种互补的处理效果，提高软土地基的承载能力和稳定性。

五、施工工艺1. 土壤勘测：根据工程要求对软土地基进行详细的勘测和分析，确定处理范围和施工参数。

2. 钻孔灌注CFG桩：根据设计要求，在软土地基中钻孔并灌注CFG桩，形成垂直承载能力较大的桩基。

CFG桩可以通过多次灌注组合使用，进一步提高承载能力。

3. 粉喷桩水化硬化：在CFG桩的周围区域，通过喷射机将水泥砂浆压入软土地基中，形成粉喷桩。

水泥砂浆与软土反应，形成硬化的承载层。

4. 粉喷桩固化：等待水泥砂浆水化硬化完成，形成稳定的承载层。

5. 桩基连接：CFG桩和粉喷桩之间通过连接件进行连接，形成一体化的地基处理系统。

六、劳动组织在施工过程中，需要组织调配足够的劳动力和专业技术人员，包括土方开挖、钢筋绑扎、混凝土灌注、喷射仪操作等工作。

粉喷桩加固软土地基施工方案1.概况本标段在DK20+470〜DK20+56段需采用粉喷桩进行基底加固粉喷桩直径为0.5m、钻孔深度为8米，桩长合计34040米；在DK20+780〜口形0+88段需采用粉喷桩进行软土地基处理粉喷桩直径为）.5m、钻孔深度为8米，桩长合计13023米；共计粉喷桩47063米。

2.施工方法及技术措施施工方法采用PH-5BO粉喷机成孔，用水泥作或石灰为加固材料粉喷法进行地基加固。

2.1.施工原理粉喷桩是采用粉喷桩机成孔运用粉体喷射搅拌法（粉喷法原理，利用压缩空气将加固料（水泥或石灰以雾状喷入软土加固地基（主要是软土层深部，通过钻机就地强制搅拌，使地基软土与加固料充分混合、压密，同时加固料与土体发生水化反应使混合物具有较高的强度形成复合地基，达到加固的目的。

2.2.工效果提高地基承载力（2-3倍）、水稳性，减少沉降量（1/3-2/3）,加快沉降速率。

2.3.施工优点施工机具比较简单，无需高压设备，安全可靠；不需向地基中注入附加水分；施工无振动、噪音；对环境无污染（喷粉采用密封装置/周围环境无不良影响；劳动强度低，成桩效率高；可就地取材，费用较低。

2.4.施工工艺粉喷桩施工工艺见图1-1粉喷桩施工工艺流程图和图-2粉喷桩机具设备及施工工艺图图1-1粉喷桩施工工艺流程图2.4.1.施工准备(1)资料准备：对设计中提供的各种技术资料的基础上作补充工程地质勘探，进一步了解地基土的性质埋藏条件。

在有代表性的地段必须钻探取土样，作室内配方试验，使现场情况符合设计要求。

(2)工料机准备：根据现场施工条件及施工工程量，确定按计划完成所需工料机，并按计划准备充足的工料机，同时要确保材料符合设计和规范要求，确保机械性能良好。

(3)场地准备：进行场地平整，清除地下、地面及空中障碍物，清除地表种植土，换填合格料；并平整、碾压至设计要求；同时做好场地排水；然后进行桩位放线，桩位用白粉或木桩标识，并按要求埋设沉降设备。

粉喷桩加固软土地基设计要求及施工工艺粉喷桩也叫加固土桩，它是利用粉状水泥(或石灰)等材料作加固化剂，在钻孔过程中使用特制的深层搅拌机械将固化剂喷入软土地基的深层，经搅拌使原位土与固化剂匀称混合并发生一系列物理、化学反应，使软土硬结成具有整体相互影响，共同作用担当上部荷载的粉喷桩复合地基。

由于粉喷桩具有能有效削减总沉降量、能承受较大的加荷速率、抗侧向变形力量强、可大大缩短施工期等优点，目前在我省的地方大路建设中得到广泛应用。

1、粉喷桩设计方法⑴技术要素的选用在进行粉喷桩的设计时，有几项比较主要的技术要素，如基准期、容许工后沉降、加载速率、预压期等，而在进行这些技术要素的标准选用时，我们必需进行严格掌握，在参照相关的规范标准等要求，并结合实际应用状况之后，才能进行合理的设计。

目前，我省粉喷桩采纳的设计标准普遍为：①基准期及容许工后沉降：柔性路面设计使用年限为20年，按目前通常的做法，基准期亦为20年，即从开放交通之日起至路面大修日止，所发生的沉降视为工后沉降。

其容许值对于一般路段取30cm，涵洞及箱型通道处取20cm，其它结构物与路堤相连处取10cm.②稳定验算平安系数：稳定验算平安系数一般以K≮1.2掌握。

③加载速率：加载速率关系到路堤在施工中的稳定性，设计采纳两种平均速率：粉喷桩处理路段及填高小于极限高度的路段取15cm/d，其余取10cm/d.施工中的速率可依据路堤稳定观测的结果予以调整。

⑵桩体及桩位的布设粉喷桩的桩径一般为50cm，设计的桩长宜穿透软土层并达到持力层内50cm.桩距与路堤的稳定和沉降量有关，最小桩距宜为1.1～1.2m，桩位在平面上呈正三角形(梅花形)或矩形布置。

为改善路堤底面的受力条件，粉喷桩处理段路堤下宜铺设30cm左右的砂垫层。

经计算，如涵洞、通道位置工后沉降量大于30cm，则其地基宜采纳粉喷桩处理，桩间距宜采纳1.1～1.2m.对于工后沉降量小于30cm而大于20cm的位置，则其地基采纳土工合成材料加筋协作等载预压进行软基处理。

粉喷桩加固软土地基施工技术秦淑珍Ξ(中铁十二局集团第三工程有限公司,太原030000)摘　要　结合大理至保山高速公路第十四合同段软基处理,介绍水泥粉喷桩加固软土地基的施工特点,机具和方法。

关键词　软土地基,粉喷桩,施工技术 中图分类号U416.1 文献标识码B 文章编号1008-8040(2001)01-0035-021　前言粉体喷射搅拌桩加固软土地基是采用不断回转的专用钻机的钻头向周围已被搅松的土中喷出粉体物质(如水泥),经叶片将粉体物质和原状软土进行强制搅拌,经过物理化学作用生成一种特殊的、具有较高强度、较好变形特性和水稳定性的混合体(即粉喷桩),它对提高软土地基承载能力、减少地基的沉降量有明显效果。

2　粉喷桩施工特点粉喷桩加固软土地基与其它软基处治方法相比较,具有以下特点:(1)该法在软基中采用钻头搅拌钻孔成桩,对地基及周围建筑物扰动小。

(2)该法以粉体作为加固料,不需向地基注入附加水分,可以充分地吸取地下水,加固后的地基柱体承载力与相类似的高压喷射注浆法相比要高,其固结效果要好。

(3)该法加固水泥土桩与周围土体形成的复合地基,不需预压即可获得较高的复合地基承载力及复合变形模量,加固土桩体的压缩量仅为0.6%左右。

(4)该法施工作业简便,机械设备易解决,且低压操作,安全可靠,无污染,无振动,无噪声。

(5)以较小的投入即可达到理想的加固效果,成本低,效益高。

3　粉喷桩施工机械粉喷桩施工主要机具是钻机、喷粉机、空压机和搅拌钻头。

3.1　钻机钻机是粉喷桩施工的主要成桩机械。

它必须满足:(1)动力大、扭矩大,适合大直径钻头成桩。

钻头直径一般为50cm。

(2)具有正向转进,反转得升的功能。

(3)提升力大,并能实现匀速提升。

3.2　喷粉机喷粉机是定时设置发送粉体材料的设备,它是粉喷搅拌法加固软土地基施工机械中的关键设备。

粉体发送器的工作原理见图1所示。

图1　粉体发送器的工作原理1、节流阀;2　流量计;3、气水分离器;4、安全阀;5、管道压力表;6、水泥罐压力表;7、发送器转鼓;8、水泥罐。

新型双向粉喷桩加固软土地基施工工法新型双向粉喷桩加固软土地基施工工法一、前言软土地基是土木工程中常见的地基类型，由于其承载能力较低和易于沉降的特点，需要进行加固处理。

本文将介绍一种新型双向粉喷桩加固软土地基施工工法，以解决软土地基加固的问题。

二、工法特点该工法的特点是采用双向粉喷桩进行加固，将水泥等掺合料通过高压喷射技术喷射到软土地基中，形成坚固的土-桩-土复合体，增加地基的承载能力和稳定性。

该工法具有施工速度快、工艺简单、投资成本低、环境友好等优点。

三、适应范围该工法适用于软土地基的加固，尤其是一些地基沉降严重、承载能力不足的工程，如建筑物、桥梁、道路等。

四、工艺原理该工法通过双向粉喷桩将掺合料喷射到软土地基中，形成立体桩体，可分为以下几个工艺步骤：1. 前期准备：检查地基情况、勘测和设计工作，制定施工方案；2. 预处理：对软土地基进行平整、清洁处理，确保施工的质量；3. 桩位布置：根据设计要求和现场情况确定粉喷桩的位置和间距；4. 喷射施工：使用高压喷射设备将掺合料以一定比例通过喷嘴喷射到软土地基中，形成双向堆积的桩体；5. 后期处理：等待喷射桩体充分固化后，进行地表恢复和修整。

五、施工工艺1. 前期准备：包括施工方案的制定、集中机具设备、人员、材料的准备等；2. 预处理：对地基进行清洁、平整处理，确保施工质量；3. 桩位布置：根据设计要求确定桩位，使用测量设备进行标注；4. 喷射施工：使用高压喷射设备将掺合料通过喷嘴喷射到地基中，通过自重沉实形成坚固的桩体；5. 后期处理：等待桩体固化后，进行地表恢复和修整。

六、劳动组织在施工过程中，需要成立合理的劳动组织，包括工地安排、人员配备、岗位分工等，确保施工过程的顺利进行。

七、机具设备该工法所需的机具设备主要包括高压喷射设备、测量设备、运输设备以及辅助设备等，这些设备能够满足施工的需求。

八、质量控制为保证施工质量，需要进行严格的质量控制。

包括对掺合料的检验、施工参数的控制、桩体的质量检测等，以确保施工过程中的质量达到设计要求。

水泥粉喷桩加固软土地基施工技术1房建地基设计的主要依据和基本要求1.1设计时的主要依据影响高层建筑地基设计的因素有很多，很复杂，如结构上的作用、岩土工程勘察资料、抗震设防要求。

上部结构类型、地下室层数、建筑竖向布置和水平布置（主楼与裙房）等，要依据这些因素全面分析地基设计的安全性、合理性及经济性。

特别应该强点的是，岩石工程的勘察报告必须真实可靠。

1.2设计时的基本要求高层建筑地基设计的要求比较严格、复杂，涉及的问题很多，如地基的稳定性，结构的整体稳定性，结构的整体抗倾覆能力，结构抗滑移能力，天然地基的竖向承载力，桩基的竖向承载力和抗震水平承载力，天然地基的变形计算、桩基的沉降计算和水平变位的设计，基础结构的承载力计算，基础结构的变形、抗裂、裂缝宽度的计算。

特别要强调的是这些设计要求，一方面要在定性设计及概念设计方面满足要求，另一方面需要进行复杂的精确计算满足承载力和变形的要求，在计算广泛应用的今天，以变形控制设计地基是完全有可能的。

2施工设备及质量控制用水泥粉喷桩加固软土地基，系采用喷射桩机成孔，运用粉体喷射搅拌法原理，用压缩气体将水泥输送到桩头，并以雾状喷入加固地基的土层中，并借钻头的叶片旋转加以搅拌，使其充分的混合，形成水泥土桩体，与原地基构成复合地基，以提高软基承载力，减少沉降从而达到加固软弱地基的目的。

水泥粉喷桩的施工机械设备主要是钻机、粉体发送器、空气压缩机、搅拌钻头和动力设备（发电机组）等。

2.1钻机钻机是粉体喷射搅拌法施工的主要机械，它必须满足：动力大、扭矩大和符合大直径钻头成桩要求，钻头直径一般与水泥粉喷桩的直径相同；具有正向钻进，反向提升的功能；具有反转提升时能均匀提升、均匀搅拌、匀速喷粉等功能。

本例钻机由武汉工程机械研究所制造的的PH-5A型钻机，采用液压蛙步移动，液压调平，有钻进深度计和电流电压检测表，它能很方便地控制粉喷桩的施工质量，包括入土深度、地层阻力、压缩空气压力及其流量等。
