人表决器实验报告

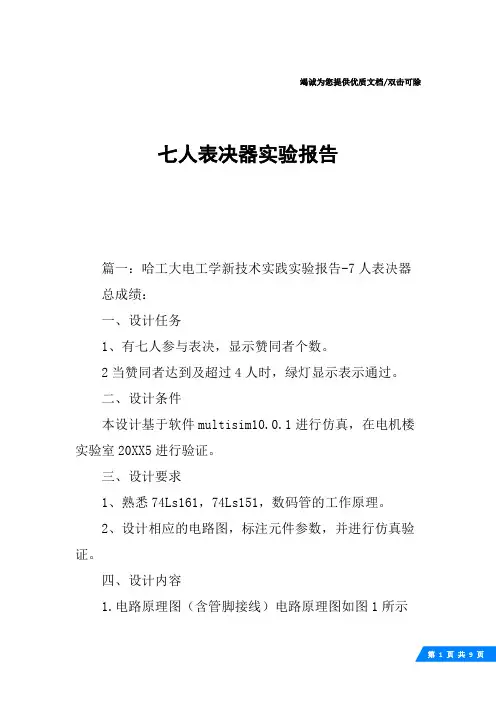

竭诚为您提供优质文档/双击可除七人表决器实验报告篇一：哈工大电工学新技术实践实验报告-7人表决器总成绩：一、设计任务1、有七人参与表决，显示赞同者个数。

2当赞同者达到及超过4人时，绿灯显示表示通过。

二、设计条件本设计基于软件multisim10.0.1进行仿真，在电机楼实验室20XX5进行验证。

三、设计要求1、熟悉74Ls161，74Ls151，数码管的工作原理。

2、设计相应的电路图，标注元件参数，并进行仿真验证。

四、设计内容1.电路原理图（含管脚接线）电路原理图如图1所示图1电路原理图2.计算与仿真分析仿真结果如图2、3、4所示图2仿真结果图4仿真结果4.调试流程调试流程如图5所示图5调试流程5.设计和使用说明74Ls151芯片为互补输出的8选1数据选择器，引脚排列如图6所示，功能见表1。

选择控制端（地址端）为c～A，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Y，g为使能端，低电平有效。

（1）使能端g＝1时，不论c～A状态如何，均无输出（Y＝0，w＝1），多路开关被禁止。

（2）使能端g＝0时，多路开关正常工作，根据地址码c、b、A的状态选择D0～D7中某一个通道的数据输送到输出端Y。

如：cbA＝000，则选择D0数据到输出端，即Y＝D0。

如：cbA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。

图674Ls151引脚排列表174Ls151功能表74Ls161功能：（1）异步置“0”功能：接好电源和地，将清除端接低电平无论其他各输入端的状态如何，测试计数器的输出端，如果操作无误Q3~Q0均为0。

（2）预置数功能：将清除端接高电平，预置控制端接低电平，数据输入端D3~D0置0011，在cp的上升沿作用后，测试输出端Q3~Q0的电平。

如果操作准确，D3~D0的数据为0011，说明D3~D0的数据已预置到Q3~Q0端。

（3）计数和进位功能：将LD、cr、ceT、cep端均接高电平，cLK端输入单脉冲，记录输出端状态。

三人表决器报告1. 摘要本文档是对三人表决器的详细报告，包括设计原理、功能特点以及使用场景等方面的介绍。

三人表决器是一种基于多人决策的工具，通过对多个人的表决结果进行统计和分析，以实现决策的公平和有效。

2. 引言在现实生活中，决策常常需要多个人共同参与。

然而，在多人参与的决策过程中，可能会出现意见不统一、讨论难以达成共识的情况。

三人表决器的出现能够帮助解决这类问题。

三人表决器是一种简单而又有效的工具，可以帮助多个人快速完成决策过程，并保证最终结果的公平和合理性。

3. 设计原理三人表决器的设计基于以下原理：3.1. 多数决原则三人表决器采用的是多数决原则。

也就是说，在决策过程中，只有获得多数人的支持才能最终采取行动。

这样做的好处是能够避免因为个别人的意见而导致决策失去公正性和有效性。

3.2. 匿名投票为了保证每个人能够真实地表达自己的意见，三人表决器采用匿名投票的方式，即投票参与者的身份不会被泄露。

这种设计可以有效地防止潜在的压力或影响对投票结果的干扰。

4. 功能特点三人表决器具有以下功能特点：4.1. 快速决策三人表决器的设计目标之一是能够快速进行决策。

参与者只需在规定的时间内投票，即可得出最终结果，避免无限的讨论和拖延。

4.2. 可视化结果三人表决器可以通过可视化方式展示投票结果。

这样可以让参与者直观地了解整体的投票情况，有助于各方更好地理解和接受最终结果。

4.3. 定制化选项三人表决器支持定制化选项，即参与者可以根据需要设定不同的选项。

这样能够更好地适应不同场景下的决策需求。

5. 使用场景三人表决器适用于以下场景：5.1. 团队决策在团队中，常常需要进行一些重要的决策，如项目方向、资源分配等。

使用三人表决器可以帮助团队成员快速达成共识，减少决策时间。

5.2. 会议投票在会议期间，可能会出现一些需要快速决策的问题，如提案通过与否、预算审批等。

通过使用三人表决器，可以高效地完成这些决策过程。

5.3. 民主决策在一些组织或社区中，民主决策是一种重要的决策方式。

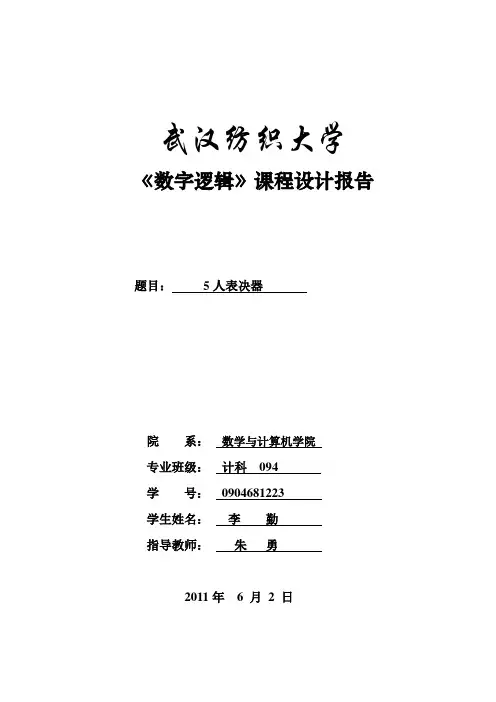

武汉纺织大学《数字逻辑》课程设计报告题目：5人表决器院系：数学与计算机学院专业班级：计科094学号：0904681223学生姓名：李勤指导教师：朱勇2011年 6 月2 日一、引言设计一个五人表决器，掌握异步清零以及锁存器的工作机制，掌握QuartusII软件的使用方法以及GW48型SOPC开发平台中的输入输出模式配置方法。

二、系统介绍：主要仪器是PC机、DICE-EH2000 EDA实验开发系统，用到的器件是ACEX1K系列EP1K30TC144-3的芯片。

三、设计任务及设计原理：v_in：表决信号输入端，高电平为赞成，低电平为反对；lock：判决锁存信号，上升沿表决结束，锁存表决输入信号，并计算输出表决信息；clr：清零信号，高电平有效，进入新的一次表决过程；v_over：表决结束信号，高电平有效，清零信号有效后，此信号为低电平。

num_agr：BCD码输出显示表决结果中赞成的人数；num_opp：BCD码输出显示表决结果中反对的人数；v_out：对应显示每个表决信号的状态；led_agr：判决结果为赞成时有效；led_opp：判决结果为反对时有效首先在QuartusII上进行功能和时序仿真，之后通过器件及其端口配置下载程序到SOPC开发平台中。

在硬件实现中：1.用实验平台的拨动开关实现5人表决的输入信号(v_in)：注：要求使用最右面5个开关。

2. 用实验平台的按键实现清零(clr)和锁存(lock)信号：注：采用模式4的输入方式，要求使用键7实现清零(clr)、键6实现锁存(lock)。

(模式4的I/O设置见附录)3. 用实验平台的数码管实现赞成和反对人数的显示：注：要求使用数码管6显示赞成票数、数码管5显示反对票数。

4. 用实验平台的LED发光阵列实现表决结果和每人的表决信号：注：要求LED1显示判决赞成(led_agr)信号，LED8显示判决反对(led_opp)信号。

LED4、LED5、LED6同时显示判决结束信号。

三人表决器电路设计实验报告小红书本文主要介绍三人表决器电路设计实验报告，该实验旨在设计一种能够实现多人表决并且可以显示表决结果的电路。

实验采用了数字电路设计的相关知识和技术，最终成功实现了预期的功能。

以下是实验的详细过程和结果展示。

一、实验背景三人表决器是一种可以用来处理多人表决的电路，通过设计能够实现多人表决并根据表决结果显示不同的反馈。

该电路可用于各种投票场合，如会议室、学生议会或大型活动等。

二、实验原理三人表决器电路由多个基本组件构成，包括开关、计数器、显示器等。

主要原理是通过开关输入的二进制编码来计数，然后根据计数结果来显示不同的反馈。

由于本实验是基于数字电路设计，涉及了二进制算术、逻辑运算以及组合电路等相关知识。

三、实验材料和步骤实验所需材料：（1）开发板：FPGA开发板（2）元器件：LED灯、计数器模块、开关、电路板实验步骤：（1）原理和电路设计确定并使用EDA软件进行电路图设计。

（2）电路原型制作，验收并进行调试（3）连接电路，在开发板上植入（或flash）bit文件。

（4）将开关、LED灯和计数器模块等电路元件安装在电路板上。

（5）通过开关输入不同的二进制编码，以观察显示器的反馈结果。

四、实验结果分析在实验进行过程中，我们成功地完成了电路的设计、制作和测试，并达到了预期的实验目的。

在实验中，我们通过FPGA开发板编写了硬件描述语言（HDL）来描述电路，并成功将其烧录进开发板中。

在测试的过程中，我们使用了开关来输入二进制编码，并且观察到了不同的计数结果。

同时，我们还观察到了预期的反馈结果，包括LED灯逐个亮起、提示声音和不同的计数显示。

总结：本次实验成功地实现了三人表决器电路设计的目的，我们通过HDL 语言进行了电路设计，利用开发板和相关元器件完成了电路的制作，并通过实验测试获得了较好的实验结果。

该实验不仅增强了我们对数字电路设计的理解和实践能力，同时也扩展了我们的应用技能，有助于提高实际工作中数字电路设计的水平。

三人表决器项目报告系别：专业：姓名：指导老师：学号：摘要本次设计的三人表决器，是投票系统中的客户端，是一种代表投票或举手表决的表决装置。

表决时，与会的有关人员只要按动各自表决器上“赞成”“反对”。

在三人表决器中三个人分别用开关SW1、SW2、SW3的状态来表示自己的意愿。

1、项目功能三个人分别用手指拨动开关SW1、SW2、SW3来表示自己的意愿，如果对某决议同意，各人就把自己的指拨开关拨到高电平，不同意就把自己的指拨开关拨到低电平。

表决结果用LED（高电平亮）显示，如果两个及其两个以上通过那么实验板上LED灯亮，如果没有人通过或者只有一人通过没通过则不亮。

2、项目目标1. 熟悉逻辑函数的表示方法与化简方法；2. 正确理解数字电路的要求，能知道与门、或门、非门的含义。

3. 了解要用到的每个芯片的引脚是什么门电路并且运用。

3、实验器材：输入输出模块,面包板,芯片74LS20、74LS00、74LS138、74LS153，导线四、实验步骤1、得出真值表和卡诺图设：A、B、C分别代表三个输入,同意为1,不同意为0;Y为输出,通过为1,不通过为0。

有真值表可得出卡诺图如下：由卡诺图可知化简后表达式如下：Y=BC+AC+AB2、设计电路，接入输入输出模块进行试验方案一：芯片74LS00与74LS2074 LS00是四-二输入与非门，它内部有四个与非门，每个与非门有两个输入端、一个输入端。

74 LS20是二-四输入与非门，它内部有两个与非门，每个与非门有四个输入端、一个输出端。

74 LS00、74 LS20引脚及内部电路图（1-1）图1-1： 74LS00 74 LS20 电路图接法如下：74LS00的VCC与74LS20的VCC接5V的直流电，两块芯片的7脚都接地；74LS00的1、13脚接输入端A；2、5脚接输入端B；4、12脚接输入端C。

74LS的11、3、6脚接在74LS20的1、2、4脚上；74LS20的6脚为输出Y。

实验五三人表决器实验报告一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过逻辑门电路来判断三个输入信号的多数情况，从而输出相应的表决结果。

通过这个实验，我们将深入理解数字逻辑电路的基本原理和设计方法，提高我们的电路分析和设计能力。

二、实验原理三人表决器的功能是当有两个或三个输入为“1”时，输出为“1”；否则，输出为“0”。

我们可以使用逻辑门电路来实现这个功能。

首先，我们可以使用与门和或门来构建这个电路。

将三个输入信号分别标记为 A、B、C。

我们先将 A、B 进行与运算，得到结果 D；再将 B、C 进行与运算，得到结果 E；然后将 A、C 进行与运算，得到结果 F。

接着，将 D、E、F 进行或运算，得到结果 G。

最后，将 G 再进行一次非运算，就得到了最终的表决结果 Y。

其逻辑表达式为：Y ＝（（A ∧ B）∨（B ∧ C）∨（A ∧ C））。

三、实验器材1、数字电路实验箱2、 74LS00 四 2 输入与非门芯片3、 74LS08 四 2 输入与门芯片4、 74LS32 四 2 输入或门芯片5、导线若干四、实验步骤1、按照实验原理，在数字电路实验箱上连接电路。

将 74LS00、74LS08 和 74LS32 芯片插入相应的插槽中，并使用导线将各个芯片的引脚连接起来，形成完整的三人表决器电路。

2、连接输入信号。

将三个开关分别连接到 A、B、C 输入端口，用于模拟三个表决人的表决情况。

3、观察输出结果。

打开实验箱电源，通过拨动三个开关的状态（“0”表示反对，“1”表示赞成），观察输出端口的指示灯状态，以确定表决结果。

4、记录实验数据。

分别记录不同输入组合情况下的输出结果，并填写在实验表格中。

五、实验数据及结果分析｜输入 A ｜输入 B ｜输入 C ｜输出 Y ｜｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 0 ｜ 1 ｜ 0 ｜｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 1 ｜ 1 ｜ 1 ｜｜ 1 ｜ 0 ｜ 1 ｜ 1 ｜｜ 1 ｜ 1 ｜ 0 ｜ 1 ｜｜ 1 ｜ 1 ｜ 1 ｜ 1 ｜通过对实验数据的分析，我们可以发现，当输入为000、001、010、100 时，输出为 0；当输入为 011、101、110、111 时，输出为 1，这与我们预期的三人表决器的功能完全一致。

三人表决器实验报告总结一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过对逻辑电路的研究和实践，深入理解数字电路中的组合逻辑原理，掌握基本逻辑门的应用和电路的设计方法，提高我们的电路分析和设计能力。

二、实验原理1、表决的逻辑关系在三人表决中，结果取决于三人的投票情况。

当有两人或两人以上投赞成票时，表决结果为通过；否则，表决结果为不通过。

可以用逻辑变量 A、B、C 分别表示三人的投票，用 Y 表示表决结果。

则逻辑关系可以表示为：Y ＝ AB ＋ AC ＋ BC。

2、逻辑门的选择根据上述逻辑关系，可以使用与门、或门等基本逻辑门来实现电路。

首先，通过与门得到两两投票的乘积项，如 AB、AC、BC，然后再通过或门将这些乘积项相加，得到最终的表决结果。

三、实验器材1、数字逻辑实验箱2、 74LS00（四 2 输入与非门）芯片3、 74LS32（四 2 输入或门）芯片4、导线若干四、实验步骤1、设计电路根据逻辑关系，在纸上画出电路原理图。

确定所需的逻辑门数量和连接方式。

2、芯片选择与引脚连接在实验箱上选择合适的芯片，并按照芯片引脚图将芯片正确插入插座。

使用导线将芯片的引脚按照电路原理图进行连接。

3、电路测试连接完成后，给 A、B、C 输入不同的逻辑电平（0 或 1），观察输出 Y 的电平变化，记录测试结果。

4、故障排查如果输出结果与预期不符，需要仔细检查电路连接是否正确，芯片是否损坏，输入电平是否稳定等，逐步排查故障。

五、实验数据及结果分析1、实验数据记录输入情况：A=0，B=0，C=0，输出 Y=0输入情况：A=0，B=0，C=1，输出 Y=0输入情况：A=0，B=1，C=0，输出 Y=0输入情况：A=0，B=1，C=1，输出 Y=1输入情况：A=1，B=0，C=0，输出 Y=0输入情况：A=1，B=0，C=1，输出 Y=1输入情况：A=1，B=1，C=0，输出 Y=1输入情况：A=1，B=1，C=1，输出 Y=12、结果分析从实验数据可以看出，当有两人或两人以上投赞成票时，输出 Y 为1，表决结果为通过；否则，输出 Y 为 0，表决结果为不通过。

多人表决器实验报告总结
本次多人表决器实验旨在探究多人间的民主决策机制和表决器的使用方法及其效果。

实验过程中，我们设计了一个简单的投票系统，并邀请了几个志愿者进行了测试。

实验结果表明，多人表决器可以较好地解决多人间的决策问题，能够提高集体决策的准确性和效率。

使用多人表决器可以规范化投票程序，避免了个别人员的干扰和影响，提高了集体达成共识的可能性。

同时，我们也发现了多人表决器的一些问题和不足，例如：对于一些争议性较大的议题，表决器可能无法完全反映每个人的意见，或者可能会存在部分群体的利益被忽略的情况。

因此，在实际使用表决器时，需要注意把握好权衡和平衡的度。

综上，多人表决器的使用可以带来一定的好处，但也需要结合实际情况进行权衡和考量，在适当的场合加以运用。

三人表决器实验报告实验目的，通过设计和制作一个三人表决器，探究在多人决策中，通过简单的投票方式来达成一致意见的可行性和有效性。

实验材料：1. Arduino控制板。

2. LED灯（红、黄、绿各一）。

3. 按钮开关（三个）。

4. 连线电缆。

5. 电池盒及干电池。

实验步骤：1. 将Arduino控制板与LED灯、按钮开关通过连线电缆连接起来，搭建出一个简单的电路系统。

2. 编写Arduino控制板的程序代码，使其能够根据按钮开关的状态来控制LED 灯的亮灭。

3. 测试并调试电路系统，确保按钮开关能够控制相应的LED灯亮灭。

4. 进行三人表决器的实际测试，让三名实验者分别按下自己的按钮，观察LED 灯的亮灭情况，以此来模拟三人投票的过程。

5. 分析实验结果，总结三人表决器在多人决策中的应用效果。

实验结果与分析：经过实际测试，我们发现三人表决器在多人决策中具有一定的可行性和有效性。

当三名实验者分别按下自己的按钮时，LED灯的亮灭情况清晰地反映了各个人的选择，便于大家对多人意见进行比较和统一。

而且，通过LED灯的明暗程度，还能够直观地反映出各个选项的得票情况，为多人决策提供了直观的参考依据。

结论：通过本次实验，我们验证了三人表决器在多人决策中的可行性和有效性，它能够简单、直观地帮助多人对不同意见进行比较和统一，为团队决策提供了一种新的思路和工具。

当然，三人表决器也存在一些局限性，比如只能适用于少数人的决策，对于大规模团队决策可能不太适用。

但总的来说，它为多人决策提供了一种简单、直观、有效的辅助工具，具有一定的实用价值。

实验中遇到的问题及改进方案：在实验过程中，我们发现三人表决器的电路系统比较简单，但在编写程序代码和调试电路时还是遇到了一些问题，需要花费一定的时间和精力。

为了提高实验效率，我们可以事先准备好一些常用的电路模块和程序代码，以便快速搭建和调试三人表决器。

另外，也可以考虑对三人表决器进行进一步的功能扩展，比如增加更多的选项和更复杂的控制方式，以满足不同场景下的多人决策需求。

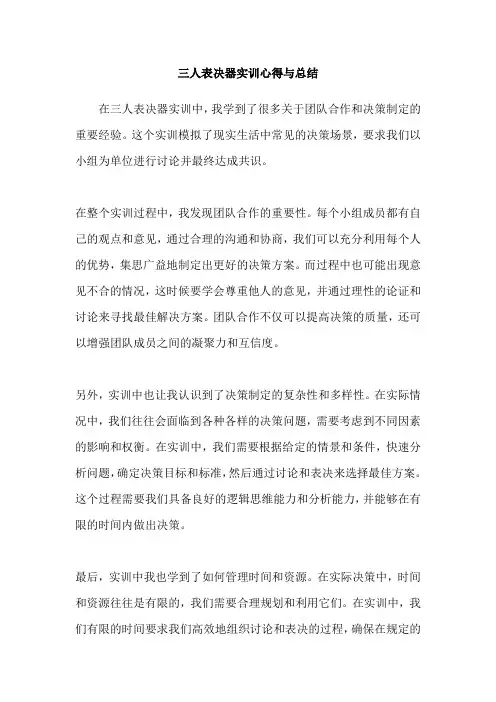

三人表决器实训心得与总结
在三人表决器实训中，我学到了很多关于团队合作和决策制定的重要经验。

这个实训模拟了现实生活中常见的决策场景，要求我们以小组为单位进行讨论并最终达成共识。

在整个实训过程中，我发现团队合作的重要性。

每个小组成员都有自己的观点和意见，通过合理的沟通和协商，我们可以充分利用每个人的优势，集思广益地制定出更好的决策方案。

而过程中也可能出现意见不合的情况，这时候要学会尊重他人的意见，并通过理性的论证和讨论来寻找最佳解决方案。

团队合作不仅可以提高决策的质量，还可以增强团队成员之间的凝聚力和互信度。

另外，实训中也让我认识到了决策制定的复杂性和多样性。

在实际情况中，我们往往会面临到各种各样的决策问题，需要考虑到不同因素的影响和权衡。

在实训中，我们需要根据给定的情景和条件，快速分析问题，确定决策目标和标准，然后通过讨论和表决来选择最佳方案。

这个过程需要我们具备良好的逻辑思维能力和分析能力，并能够在有限的时间内做出决策。

最后，实训中我也学到了如何管理时间和资源。

在实际决策中，时间和资源往往是有限的，我们需要合理规划和利用它们。

在实训中，我们有限的时间要求我们高效地组织讨论和表决的过程，确保在规定的
时间内达成共识。

同时，我们也要合理分配资源，确保每个小组成员都有机会参与讨论和表达自己的观点。

总的来说，三人表决器实训是一次非常有意义的经历。

通过这次实训，我不仅学到了决策制定和团队合作的重要经验，也提高了自己的沟通和协商能力。

我相信这些经验和能力在未来的工作和生活中都会对我产生积极的影响。

四人表决器实验报告四人表决器实验报告引言：在现代社会，决策是一项非常重要的任务。

无论是在政府机构、企业组织还是家庭中，都需要通过一定的方式来进行决策。

而在许多情况下，决策的过程需要多个人共同参与，因此如何有效地进行集体决策成为一个关键问题。

本次实验旨在探讨四人表决器在集体决策中的应用。

实验目的：1. 了解四人表决器的原理和工作方式；2. 探究四人表决器在集体决策中的优缺点；3. 分析四人表决器在不同场景下的适用性。

实验方法：本次实验采用模拟的方式进行，将四人表决器应用于不同的决策场景中，通过观察和分析来得出结论。

实验过程：1. 场景一：家庭晚餐决策在这个场景中，四个家庭成员需要决定今晚吃什么晚餐。

每个人将根据自己的喜好进行投票，然后通过四人表决器进行统计和计算。

结果显示，A选择了中餐，B选择了西餐，C选择了日本料理，D选择了韩国烧烤。

经过计算，结果显示没有达到一致意见，因此需要继续讨论或采取其他方式进行决策。

2. 场景二：公司项目决策在这个场景中，四位部门经理需要决定公司下一季度的重点项目。

每个经理将根据自己的部门情况和市场需求进行投票，然后通过四人表决器进行统计和计算。

结果显示，A选择了市场拓展项目，B选择了产品研发项目，C选择了人员培训项目，D选择了成本控制项目。

经过计算，结果显示市场拓展项目得到了三票，成为了下一季度的重点项目。

3. 场景三：学生活动策划在这个场景中，四个学生代表需要决定学校下一次活动的主题。

每个代表将根据同学们的意见和自己的想法进行投票，然后通过四人表决器进行统计和计算。

结果显示，A选择了运动会，B选择了文化艺术展览，C选择了志愿者活动，D选择了户外拓展。

经过计算，结果显示文化艺术展览得到了两票，成为了下一次活动的主题。

实验结果与讨论：通过以上实验，我们可以得出以下结论：1. 四人表决器可以帮助集体决策的参与者快速统计和计算投票结果，提高决策效率；2. 四人表决器在需要快速决策的场景中具有一定的优势，可以减少讨论和争论的时间；3. 四人表决器在面对意见分歧较大的情况下可能无法得到一致结果，需要进一步讨论或采取其他决策方式。

七人表决器一．实验目的1．掌握Quartus II软件安装，熟悉Quartus II操作环境。

2．初步了解VHDL语言。

3．学习使用行为级描述方法设计电路。

二．实验原理七人表决器使用7个电平开关作为表决器的7个输入变量，输入为电平“1”时表示表决者“赞同”，输入为电平“0”时表示表决者“不赞同”。

当表决器的7个输入变量中有不少于4个输入变量输入“1”，那么表决结果输出逻辑高电平，表示表决“通过”，否则，输出逻辑低电平，表示表决“不通过”。

七人表决器的可选设计方案非常多，可以采用使用全加器的组合逻辑。

使用VHDL 进行设计的时候，可以选择行为级描述、寄存器级描述，结等方法。

当采用行为级描述的时候，采用一个变量记载选举通过的总人数。

当这个变量的数值大于等于4时，表决通过，绿灯亮；否则表决不通过，黄灯亮。

因此，设计时，需要检查每一个输入的电平，并且将逻辑高电平的输入数目进行相加，并且进行判断，从而决定表决是否通过。

二．实验内容1．安装Quartus II软件，熟悉Quartus II操作环境。

2．使用VHDL实现上述描述。

3．波形仿真。

4．生成元件以及RTL四．设计提示1．初次接触VHDL应该注意程序的框架结构，数据类型和运算操作符。

2．了解变量和信号的区别。

3．了解进程内外语句的顺序和并行执行的区别。

4．设计文本的端口可如下：设计文本：LIBRARY IEEE;library ieee;USE vote7 ISPORT(men:in std_logic_vector(6 downto 0);LedPass,LedFail:OUT std_logic);END vote7;ARCHITECTURE behave OF vote7 ISsignal pass:std_logic;BEGINPROCESS(men)variable temp:std_logic_vector(2 downto 0);BEGINtemp:="000";for i in 0 to 6 loop--结束if(men(i)='1')thentemp:=temp+1;elsetemp:=temp+0;end if;end loop;pass<=temp(2);END PROCESS;LedPass<='1' WHEN pass='1'ELSE '0';LedFail<='1' WHEN pass='0'ELSE '0';--库和程序包--实体--结构体五．实验报告要求1．记录仿真波形。

三人表决器实验报告
【摘要】
本实验通过构建一个三人表决器，探究了多数表决原则在实际生活中的应用。

实验结果表明，三人表决器具有快速、高效的特点，并可以在涉及决策的场景中发挥重要作用。

【引言】
多数表决原则是指在决策过程中，以表决结果中获得多数选项的意见为最终决策结果的指导方向。

多数表决器作为一种决策工具，被广泛应用于政府、团体和企业等组织中。

本实验旨在探究三人表决器在实际生活中的应用，并通过设计实验验证其效果。

【材料与方法】
实验材料包括三个投票器和一个计数器。

实验方法为三人同时投票，计数器记录投票结果，并根据多数表决原则确定最终结果。

实验对象为三名实验者，每个实验者有两个选项进行投票选择。

【实验结果】
经过多次实验，实验结果显示，三人表决器具有较高的准确率。

在所有实验中，最终决策结果与实验者中选择该选项的人数占比最高的选项一致。

实验结果还表明，三人表决器具有快速、高效的特点，相比于一对一的讨论与协商，可以节省时间和精力。

【讨论】
三人表决器作为一种简单有效的决策工具，具有广泛的应用前景。

然而，在实际应用中，仍需注意以下几点：1.实验者之间应具备相对独立的意见，以确保投票结果的有效性；2.在应用过程中，可进行多次表决，并结合实际情况进行结果调整；3.在决策结果不确定时，可以考虑增加投票者的数量，以提高决策的准确性。

【结论】
三人表决器是一种简单高效的决策工具，在实际生活中具有广泛的应用前景。

本实验结果证明了多数表决原则在实际决策中的可行性和有效性，并对今后进一步研究提供了一定的参考。

三人表决器、五人表决器的实脸报告一实验目的1.熟悉Quartus II软件的基木操作2.学W使用Verilog HDL进行设计输入3.逐步掌握软件输入、编译、仿真的过程二实验说明本次实验是要设计一个三人表决_________三人表决器真值表:逻辑表达式：U=/?lh2 b2b3 blb3三实验要求1、完成三人表决器的VeH log HDL程序代码输入并进行仿真2、采用结构描述方式和数据流描述方式3、完成对设计电路的仿真验证四、实验过程(1)三人表决器：□ module voter (A, C, Y);input A,B,C; output Y;wire[1:0]add_result;assign esult=A+B+C;assign Y=(add_result>=2)?11tol:11toO;endmodule仿真结果五人表决器:程序代码H module three_voter_ex; inpUt AjrB.rC^D.rE； output Y;wire [1:0] adLd_resu 11; ass ign 沒dd_i:esult = A+B+C+D+E f assign Y= (a_clil_result：＞ = 3 ) ? 11 to 1: 11 toO; endrnociule |仿真结果五、实验体会通过三人表决器和丑人表决器的设计，使我们更加熟悉Quartus 软件进行数字系统设计的步骤，以及运用VerilogHDL进行设计输入，并掌握三人表决器和五人表决器的逻辑功能和设计原理，逐步理解功能仿真和时序仿真波形。

三人表决器和五人表决器人体相似，并没有太大的区别。

[技能实训]三人表决器的逻辑电路设计与制作
姓名：班级：日期：课时：成绩：
一、实训目标
1、增强专业意识，培养良好的职业道德和职业习惯；
2、能借助资料读懂集成电路的型号，明确引脚与引脚功能；
3、了解数字集成电路的检测。

二、实训设备
1、数字实验箱；
2、万用表（MF47型 1块）；
3、通用面包板1块；
4、集成电路74LS00 2个。

三、实训内容与步骤
1、三人表决器的逻辑电路的设计。

（1）完成真值表6-2-8。

表6-2-8真值表
A B C Y
（2）由真值表写出表达式并化简。

Y=
（3）由表达式作出电路图。

）根据三人表决器的逻辑电路图画出安装图。

（4
Y
A B C
）根据安装图完成电路的安装。

（5 比较）。

6（）验证表决器的逻辑功能（与表6-2-8 集成电路，试用该芯片完成三人表决器功能。

74LS002、若手头只有）将表达式转换成与非式。

（1Y=
）由表达式作出电路图。

（2
3）根据三人表决器的逻辑电路图画出安装图。

（
Y
A B C
）根据安装图完成电路的安装。

（4 比较）。

5（）验证表决器的逻辑功能（与表6-2-8四、实训注意事项
1、集成块插入槽中，使标识向左，不能插反，然后明确引脚及引脚功能；
直流电。

5V、电源采用2．。

三人表决器摘要本次设计的三人表决器，是投票系统中的客户端，是一种代表投票或举手表决的表决装置。

表决时，与会的有关人员只要按动各自表决器上“赞成”“反对”“弃权”的某一按钮，荧光屏上即显示出表决结果。

在三人表决器中三个人分别用手指拨动开关S W1、S W2、S W3来表示自己的意愿，如果对某决议同意，各人就把自己的指拨开关拨到高电平（上方），不同意就把自己的指拨开关拨到低电平（下方）。

表决结果用L E D（高电平亮）显示，如果决议通过那么实验板上L2亮；如果不通过那么实验板上L1亮；如果对某个决议有任意二到三人同意，那么此决议通过，L2亮；如果对某个决议只有一个人或没人同意，那么此决议不通过，L1亮。

一．任务设计三人表决器电路，并在仿真软件上验证电路的正确性。

二．目标掌握三人表决器电路的结构。

学会仿真软件数字部分的操作。

三.要求1复习三人表决器电路的设计步骤。

2熟悉用集成电路的引脚位置及各引脚用途。

3使用TTL门电路时，一定要正确连接电源端和接地端4按集成电路引脚图正确接线，芯片电源引脚不要接错，以免损坏芯片，影响实验正常进行。

四．实训工具及设备电脑一台；Mult isi m软件五.仿真电路图六．设计的主要内容：按照设计题目，根据所学的组合逻辑所学的知识及数字电路和嵌入式的知识完成三人表决器的设计，使之能够满足表决时少数服从多数的表决规则，根据逻辑真值表和逻辑表达式完成表决功能。

七.三人表决器概述：1.三人表决器的功能描述三个人分别用手指拨动开关S W1、S W2、S W3来表示自己的意愿，如果对某决议同意，各人就把自己的指拨开关拨到高电平（上方），不同意就把自己的指拨开关拨到低电平（下方）。

表决结果用LE D （高电平亮）显示，如果决议通过那么实验板上L2亮；如果不通过那么实验板上L1亮；如果对某个决议有任意二到三人同意，那么此决议通过，L2亮；如果对某个决议只有一个人或没人同意，那么此决议不通过，L1亮2.三人表决器”的逻辑功能表决结果与多数人意见相同。

昆明理工大学信息工程与自动化学院学生实验报告
（2011 —2012 学年第2学期）
课程名称：可编程逻辑器件设计技术开课实验室：444 2012 年 5月 3日
一、实验目的
学习Quartus II 9.0的使用，设计一个11人的表决器
二、实验内容
用个开关作为表决器的11个输入变量，输入变量为‘1’时表示“赞同”；输入变量为‘0’时表示不赞同。

输出接到发光二极管上，灯亮表示通过，灯不亮表示不同。

采用行为描述的设计，用变量sum表示选举通过的总人数，即11个开关中按下的总数，如果sum>5，则表示通过。

三、实验步骤及参考程序
步骤：
仿真：
参考程序：
四、 实验结果
仿真结果：
五、 总结
这次实验主要要求我们学习Quartus II 9.0的使用，老师给了我们7人表决器的参考程序，实验顺利完成，在实验中遇到的问题是仿真器的调试不是掌握的很熟练，后经过老师的指导完成实验。
