透平机及工作原理

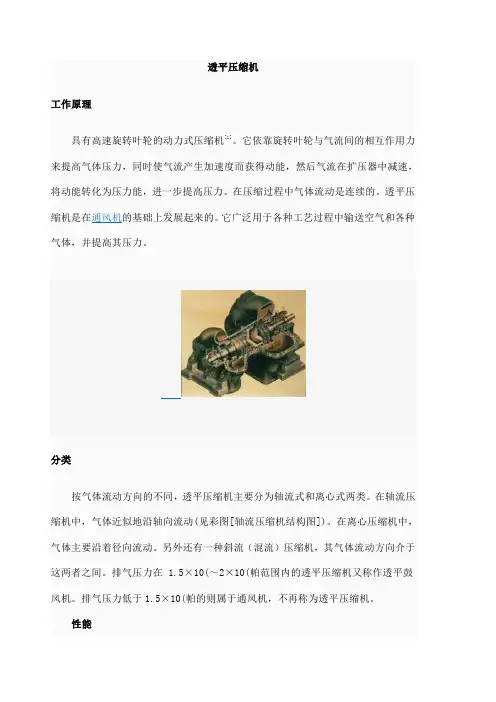

透平压缩机

工作原理

具有高速旋转叶轮的动力式压缩机[1]。它依靠旋转叶轮与气流间的相互作用力来提高气体压力，同时使气流产生加速度而获得动能，然后气流在扩压器中减速，将动能转化为压力能，进一步提高压力。在压缩过程中气体流动是连续的。透平压缩机是在通风机的基础上发展起来的。它广泛用于各种工艺过程中输送空气和各种气体，并提高其压力。

分类

按气体流动方向的不同，透平压缩机主要分为轴流式和离心式两类。在轴流压缩机中，气体近似地沿轴向流动(见彩图[轴流压缩机结构图])。在离心压缩机中，气体主要沿着径向流动。另外还有一种斜流（混流）压缩机，其气体流动方向介于这两者之间。排气压力在 1.5×10(～2×10(帕范围内的透平压缩机又称作透平鼓风机。排气压力低于1.5×10(帕的则属于通风机，不再称为透平压缩机。

性能

透平压缩机主要性能参数是流量、排气压力、功率、效率和转速。描绘这些参数之间的关系的曲线称为透平压缩机的性能曲线。图1 [轴流压缩机与离心压缩机的性能曲线]

是轴流压缩机和离心压缩机在不同转速下排气压力与流量关系的性能曲线。轴流压缩机的性能曲线比离心压缩机的陡得多，在高速下更为明显。在等转速下增大流量时，通过压缩机的流量达到某一临界值后便不再继续增加，这一工况称为阻塞工况。当减小流量至某一工况时，压缩机和管路中气体的流量和压力会出现周期性低频率、大振幅的波动，这种不稳定现象称为喘振。一旦发生喘振，机组就会产生强烈振动，如不及时防止或停车，机组便会毁坏。把不同转速下的喘振工况点连接起来的曲线称为喘振线，它表示喘振不稳定工作区的界限。喘振工况点到同转速下阻塞工况点的范围称为稳定工况区，压缩机必须远离喘振线而在稳定工况区工作。为了防止喘振，一般采取防喘振措施，例如放气或回流以增加进口流量，把静叶（导流器叶片）做成可以调整角度的形式。

透平压缩机所需功率很大，其通流部分的完善程度，常用绝热效率或多变效率（见热力过程）来评定。轴流压缩机级的绝

透平机及工作原理

透平机是一种常用于发电厂、石油化工等工业领域的能量转换设备。它通过将流体的动能转化为机械能，实现能量的转换和传递。本文将详细介绍透平机的工作原理及其标准格式。

一、透平机的工作原理

透平机的工作原理基于流体动能的转换。它包括一个转子和一个定子，转子上有多个叶片，定子周围则有一个密封的腔体。当流体通过透平机时，流体的动能被转子叶片捕获，并转化为转子的旋转动能。

具体来说，透平机的工作过程可分为四个阶段：

1. 进气阶段：在这个阶段，流体从进气口进入透平机，经过定子的导向叶片引导，进入转子的叶片间隙。

2. 压缩阶段：当流体进入转子的叶片间隙后，由于叶片的形状和转子的旋转，流体被压缩，使其压力和温度升高。

3. 膨胀阶段：在这个阶段，流体进一步被转子叶片加速，并将其动能转化为机械能。转子的旋转动能通过轴传递到外部设备，如发电机。

4. 排气阶段：在膨胀阶段之后，流体被排出透平机，进入下一个工艺环节或环境中。

二、透平机标准格式

透平机的标准格式通常包括以下几个方面的内容：

1. 产品名称和型号：透平机的产品名称和型号用于标识该设备的具体型号和规格。 2. 技术参数：透平机的技术参数描述了其主要技术指标，包括功率、转速、进出口压力、温度等。

3. 结构特点：透平机的结构特点描述了其主要组成部分和结构特征，如转子、定子、叶片等。

4. 工作原理：透平机的工作原理详细描述了流体在透平机内的运动规律和能量转换过程。

5. 应用领域：透平机的应用领域描述了其主要应用场景，如发电厂、石油化工等。

6. 优势特点：透平机的优势特点描述了其相对于其他能量转换设备的优势，如高效率、可靠性等。

7. 维护保养：透平机的维护保养内容包括日常维护、定期检查和故障排除等方面，以确保设备的正常运行。

8. 安全注意事项：透平机的安全注意事项描述了在使用透平机时需要注意的安全事项，如防止过热、防止压力过高等。

透平机及工作原理

透平机是一种常见的动力机械设备，广泛应用于航空、航天、能源等领域。它通过透平叶片与工作介质的相互作用，将流体的动能转化为机械能，实现能量的转换和传递。

透平机的工作原理可以简单概括为：流体经过进气口进入透平机，流经透平叶片，通过叶片的作用产生动能，并驱动透平机的转子旋转。转子上的叶片将动能转化为机械能，同时将流体排出透平机。透平机的转子与轴相连，通过轴的旋转将机械能传递给外部设备，如发电机、涡轮机等。

透平机的工作原理主要包括以下几个方面：

1. 进气过程：流体经过进气口进入透平机，进入透平叶片的工作区域。进气过程中，流体的速度和压力发生变化，进一步准备好进行能量转换。

2. 叶片作用：透平叶片是透平机的核心部件，它们安装在转子上，通过叶片的形状和角度设计，将流体的动能转化为机械能。当流体通过叶片时，叶片会给流体施加一个力，使流体改变方向和速度，从而产生反作用力，驱动转子旋转。

3. 转子旋转：透平机的转子是由多个叶片组成的，当流体通过叶片时，叶片施加的力会使转子旋转。转子与轴相连，通过轴的旋转将机械能传递给外部设备。

4. 流体排出：流体在通过透平叶片后，将动能转化为机械能，并排出透平机。排出过程中，流体的速度和压力再次发生变化，准备进入下一个工作环节。

透平机的工作原理是基于流体力学和热力学的原理，它利用流体的动能和压力能进行能量转换。透平机的性能受多种因素影响，如叶片的设计、流体的性质、进气口的形状等。透平机的设计和优化需要考虑这些因素，以提高透平机的效率和性能。 透平机在实际应用中有广泛的用途。例如，透平机被用作航空发动机的核心部件，驱动飞机的推进系统。透平机还被应用于涡轮发电机组，将燃气燃料的能量转化为电能。此外，透平机还被用于能源领域，如燃气轮机、蒸汽轮机等。

总结起来，透平机是一种能够将流体的动能转化为机械能的动力机械设备。它的工作原理包括进气过程、叶片作用、转子旋转和流体排出。透平机的设计和优化需要考虑多种因素，以提高其效率和性能。透平机在航空、航天、能源等领域有广泛的应用。

透平机工作原理

透平机是一种能够将流体动能转化为机械能的设备，广泛应用于航空、航天、发电等领域。它的工作原理主要包括压气机和涡轮机两个部分。下面我们将详细介绍透平机的工作原理。

首先，让我们来看看透平机的压气机部分。压气机的作用是将空气压缩，提高空气的压力和温度。当空气通过压气机时，叶片会将空气加速并压缩，同时温度也会随之升高。这样处理后的高压高温空气将被输送到燃烧室，为燃烧提供条件。

接着，让我们来了解透平机的涡轮机部分。在燃烧室中，燃料与高压高温空气混合并燃烧，产生高温高压的燃气。这些燃气会进入涡轮机，涡轮机内部装有叶轮，燃气冲击叶轮使其旋转。叶轮的旋转驱动着轴上的其他设备，如飞机的涡轮风扇或发电厂的发电机。

透平机的工作原理可以用一个简单的比喻来解释。就像一个喷气式发动机，它通过将空气压缩、加热、燃烧，并利用燃气冲击叶轮来驱动飞机的飞行。而在发电厂中，透平机则通过类似的方式来产生动力，驱动发电机发电。

总的来说，透平机工作原理就是利用压气机将空气压缩、加热，然后在涡轮机中利用燃气冲击叶轮来产生动力。这种工作原理不仅应用于飞机和发电厂，还广泛应用于船舶、石油化工等领域。透平机的工作原理虽然复杂，但是它的应用却极为广泛，为人类的生产生活带来了巨大的便利。
