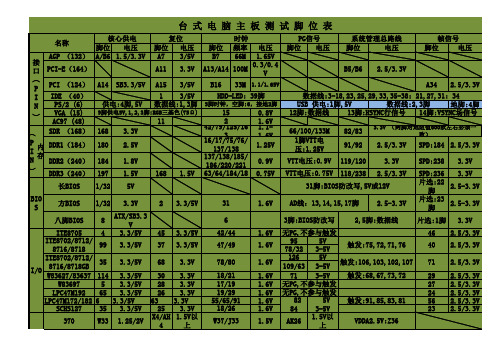

台式电脑主板IO和电源芯片测试脚位表

常用主板IO芯片，电源管理IC，BIOS芯片等型号大全资料常用主板I/O 芯片W83977EFW83977EF-AW以下内容只有回复后才可以浏览W83977 T FIT8870F-AW83627HF-AW8712FW83627HFLM2637MW83627SF-AWLPC47M102W83627F-AWIT8707W83627SF47M172W83627GF-AW47M102SW83627THF47M192W83877FFP5093MTCIT8712F-ALM2637MIT8712FIT8671W83637HFIT8702FW83697HFIT8703PC87366IBWIT8705FPC87372IBWW83877TFW83637HF8711f-A常用主板电源管理芯片RT9224 RT9238RT9231 L6916DRT9231A RT9237RT9241A RT9241BRT9221 RT9223RT9602 RT92285098 RT9227ART9222 RT9231HIP6021CB HIP6020 HIP6016 HIP6017HIP6018 HIP6019HIP6018BCB ISL6524CB HIP6004 HIP6602HIP6521 HIP6301CB HIP6303CS HIP6601 HIP6501 KA7500BSC1164 SC1189SC1185 5051SC1402ISS 93C46直5322 5053SC1185ACSW HIP6303 LM2638 LM2637ST75185C LM2637M SC1155 ISL6524ISL6556BCB CS5301ICE2AS01 HIP6620BABRT9602 HIP6302MS-5 MS-7L6917BD ISL6556BCBIRU3013 IRU30555090MTC 5093MTC常用主板场效管，快恢复二极管，特殊电源IC,晶振3055(252封装小的) 55N03(263封装大的)55N03(252封装小的) 6030(263封装大的)6030(252封装小的) 7030(263封装大的)70N03(252封装小的) K3296(263封装大的)1084(263封装大的) 1117(252封装小的)75N03（263封装大的）15N03（252封装小的）15N03（263封装大的）45N03（263封装大的）45N03（252封装小的）50N03（252封装小的）9916H（252封装小的）10N03(252封装小的)20N03(252封装小的) RF3704S(252封装小的)85N03（263封装大的）603AL(263封装大的)70T03H(252封装小的) 9916H(252封装小的)9915H(252封装小的) LD1010D(252封装小的)P75N02LD（252封装小的）APL1084(252封装小的) LM324 80N03（252封装小的）AME1085AMCT(252封装小的) B1202(252封装小的) B1802(252封装小的) 603AL(252封装小的)2545大(快恢复二极管) 4500M贴片场效应管晶振14.318和晶振32.768 晶振32.768 和24.57LM 常用主板门控I C74HC74D74HC1474HC0674HC32D74HC0774HC13274HC0874HC708DDM7407M74HC74A74067607主板BIOS 芯片M50FW040 A290021TL-70PM49FL004T PM49FL002T49V002FP 29C04049LF002A N28F00149LF004A PM39F01029F040 39VF040W39V040 49LF003A。

主板关键点的测试
1、IDE接口的测试
从主板的正面看1~9、11~20、
36~39为信号线，它们的对地电阻是
600Ω左右。

第一针是复位信号，看其
是否正常，是在开机的瞬间测量其对地是否有跳变电压，有为正常。

IDE设备是由南桥管理的。

其中244、245为易损芯片。

10、21、30~35、40针是底线。

2、PCI接口的测试
从主板的背面看
第一列第8针复位信号，看其是否正常，是在开机的瞬间测量其对地是否有5V~0V或3.3V~0V的跳变电压。

第一列最后一针是红色5V供电，倒数第5针是橙色3.3V供电，个别主板没有此供电。

第二列第1针是黄色12V供电。

第四列第8针33MHz（clock）时钟信号，其工作电压是1.1V~1.8V。

3、AGP接口的测试
从主板的背面键盘鼠标口向上看
第一列第32针也就是倒数第2针的工作电压VDD，根据显卡速度的不同工作电压也不同如：
2速时的工作电压是3.3V
4速时的工作电压是1.5V
8速时的工作电压是0.8V
第二列第1针是黄色12V供电
第二列第4针是由南桥发出的3.3V~0V或5V~0V跳变，是在开机瞬间测得的复位跳变（指的是对地电压的跳变）。

第三列第1针是红色的5V供电。

第四列第4针是clock 66MHz的时钟信号，工作电压是1.1V~1.6V。

358芯片的输入电压是否正常
358芯片的第4脚为供电脚，是5V或12V。

358芯片是比较容易损坏的器件。

主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接口中的关键点，其实也就是主板各接口中的特定引脚。

学习测试点的目的：①通过测量测试点的电压、波形及对地阻值，与正常主板做比较，从而在差异中找到故障部位。

②通过对测试点的测量，来判断某些大型集成芯片或电路中的某个回路是否存在严重短路、断路的地方。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在一起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、工作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是用来传送地址信息的信号线，其特点是：（1）地址信号一般都是由CPU发出，当采用DMA（Direct Memory Access，即直接内存访问）方式访问内存和I/O设备时，地址信号也可以由DMA控制器发生，并被送往各个有关的内存单元或I/O接口，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采用统一编址方式进行的），即采用单向传输，动态控制（在计算机中，由于采用二进制工作方式，一般只有两种状态，即“1”和“0”，但是当计算各总线上，显示“0”状态时，在电气上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数目决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数目）。

如：目前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。

主板诊断卡速查表灯名信号名称说明CLK 总线时钟不论ISA或者PCI只要电脑(无CPU等)接通电源就应常亮,否则CLK信号坏.BIOS 基本输入输出电脑主板运行时对BIOS有读操作时就闪亮.IRDY 主设备准备好有IRDY信号时才闪亮,否则不亮.OSC 振荡ISA槽的主振信号,空板通电则应常亮,否则电脑主板的晶体振荡电路不工作,而无OSC信号. FRAME 帧周期PCI槽有循环帧信号时灯才闪亮,平经常亮.RST 复位RESET开机或者按了RESET开关后亮半秒钟熄灭属正常,若不灭常因电脑主板上的复位插针错接到加速开关或者错接了短路,或者复位电路坏.01处理器测试1,处理器状态核实,假如测试失败,循环是无限的.试换CPU,查CPU跳线或者CPU设置错否。

处理器寄存器的测试马上开始,非屏蔽中断马上停用.建议排除方法同左。

CPU寄存器测试正在进行或者者失灵.建议排除方法同左02确定诊断的类型(正常或者者制造).假如键盘缓冲器含有数据就会失效.试查电脑主板中与键盘有关电路及键盘本身。

使用非屏蔽中断;通过延迟开始.查电脑主板与CPU。

CMOS写入/读出正在进行或者者失灵.试查电脑主板电池等.03清除8042键盘操纵器,发出TEST-KBRD命令(AAH).查键盘内部电路及软件。

通电延迟已完成。

ROM BIOS检查部件正在进行或者失灵.查电脑主板BIOS芯片是否已插好或者周边电路发霉.04使8042键盘操纵器复位,核实TESTKBRD.查电脑主板中键盘接口电路。

键盘操纵器较复位/通电测试.查电脑主板中的键盘操纵部分的电路。

可编程间隔计时器的测试正在进行或者失灵.查电脑主板中与定时器有关的电路.05假如不断重复制造测试1至5,可获得8042操纵状态.查电脑主板中键盘操纵电路。

已确定软复位/通电;马上启动ROM..查电脑主板ROM芯片及其支持电路。

DMA初始页面寄存器读/写测试正在进行或者失灵.查电脑主板中与DMA有关的芯片及其外围电路.06使电路片作初始准备,停用视频,奇偶性,DMA电路片,与清除DMA电路片,所有页面寄存器与CMOS寄存器的工作.查电脑主板中与DMA有关的电路.07处理器测试2,核实CPU寄存器的工作.查CPU是否插好,或者CPU坏,或者CPU跳线等设置有错否。

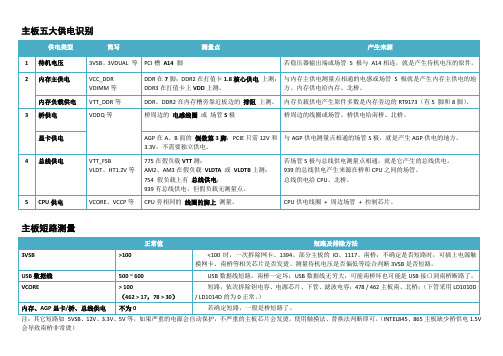

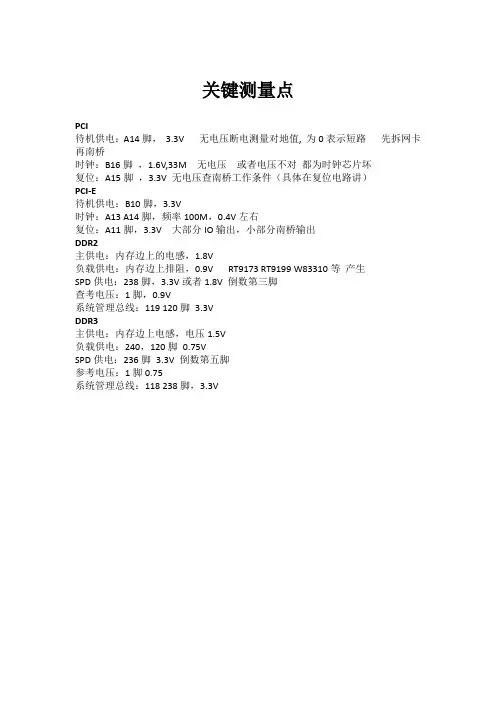

主板关键测试点供大家参考来源：迅维网触发故障1：1:ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB 一般由1117或1084MOS管转换2：CMOS跳帽2.5V以上电压3：触发排针2.5V以上电压4：南桥晶振32.768是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) （SIS芯片组1.85V) (nvidia芯片组1.5V）VIA芯片组2.5V）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

3:存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4：VTT-1.2V（前端总线上拉电压1.2V）5:vcore（CPU供电电压）478主板为0.9V-1.9V, 775主板为1.0V-1.5V，AMD主板一般为1.2V-1.5V主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2: PCI槽B16脚1.6V电压复位关键测试点：1 : P CI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

主板关键测试点供大家参考来源：迅维网触发故障1：1:ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB一般由1117或1084MOS管转换?2：CMOS跳帽2.5V以上电压?3：触发排针2.5V以上电压?4：南桥晶振32.768是否起振（有压差）?5：查IO?6：查南桥触发后主板必须有的电压（775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V)（SIS芯片组1.85V)(nvidia 芯片组1.5V）VIA芯片组2.5V）??注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

?3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>?4：VTT-1.2V（前端总线上拉电压1.2V）?5:vcore（CPU供电电压）478主板为0.9V-1.9V,775主板为1.0V-1.5V，AMD主板一般?为1.2V-1.5V主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2:PCI槽B16脚1.6V电压复位关键测试点：1:PCI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

主板关键测试点及电压 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT主板关键测试点供大家参考来源：触发故障1：1:ATX第9脚5VSB，PCI槽A14脚，3,3VSB一般由1117或1084MOS管转换2：CMOS跳帽以上电压3：触发排针以上电压4：南桥晶振是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)1:待机2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电（SIS芯片组(nvidia芯片组）VIA 芯片组）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组VDDQ只给北桥。

3:内存供电（VCC-DDR)脚DDR2-184脚<倒数第三脚>4：（前端总线上拉电压）5:vcore（CPU供电电压）478主板为主板为，AMD主板一般为主板全部电压正常后测试点：1：时钟芯片两侧的电感是否有电压，晶振是否起振，（两脚电压压差)2:PCI槽B16脚电压复位关键测试点：1:PCI槽A15脚电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚4：CPU假负载PG信号电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏；2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏；3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。

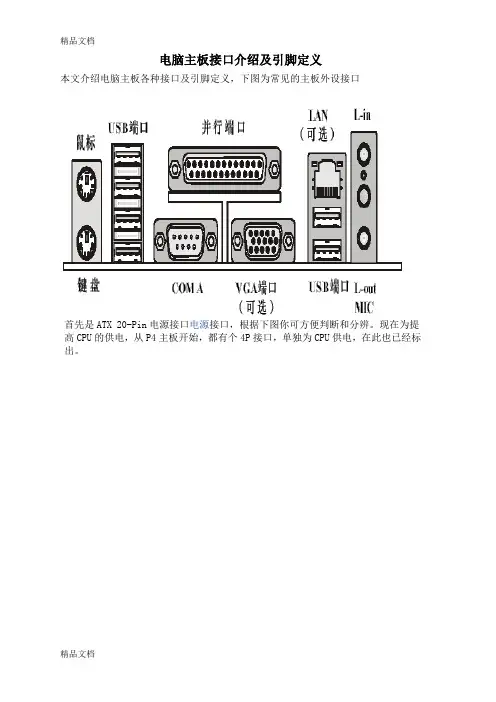

电脑主板接口介绍及引脚定义本文介绍电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
