2024年电致变色玻璃市场发展现状1. 引言电致变色玻璃是一种能够实现可控变色的新型材料，在建筑、汽车、航空航天等领域具有广阔的应用前景。
本文将对电致变色玻璃市场的发展现状进行分析和讨论。
2. 电致变色玻璃的基本原理电致变色玻璃的变色原理是通过施加电压控制玻璃的透明度，从而实现变色效果。
常见的电致变色玻璃都是由两块电极之间夹着一层电致变色层构成，施加电压时电致变色层的晶体结构发生变化，从而改变玻璃的颜色。
3. 电致变色玻璃市场规模目前，电致变色玻璃市场规模较小，但随着低碳环保意识的提高以及技术的不断突破，市场潜力巨大。
根据市场研究机构的数据，电致变色玻璃市场预计在未来几年内将保持高速增长。
4. 电致变色玻璃的应用领域4.1 建筑领域：电致变色玻璃在建筑领域的应用前景广阔。
其可以根据季节、时间或用户需求改变玻璃的透明度，实现对室内光线的调节，提高建筑的能源效率。
4.2汽车领域：电致变色玻璃在汽车领域的应用主要是在车窗和天窗上。
它可以有效阻挡紫外线的进入，提高乘坐者的舒适度，同时也能减少车内空调的能耗。
4.3 航空航天领域：电致变色玻璃在航空航天领域的应用主要是用于飞机舷窗。
它可以根据外界光线的强弱自动调节透明度，保护乘客的眼睛免受紫外线和刺眼的阳光的伤害。
5. 电致变色玻璃市场的发展动力5.1 环保意识的提高：电致变色玻璃具有节能减排的特点，符合当前社会对环保产品的需求。
5.2 技术的突破：随着科技的进步，电致变色玻璃的制造工艺得到了改善，降低了成本，提高了品质和稳定性。
5.3 政策支持：一些国家和地区出台了相关政策，鼓励电致变色玻璃的研发和应用，推动了市场的发展与壮大。
6. 电致变色玻璃市场面临的挑战6.1 技术瓶颈：目前电致变色玻璃的制造技术还不够成熟，存在着生产工艺复杂、产品质量不稳定等问题。
6.2 成本高昂：电致变色玻璃的制造成本较高，导致产品的价格相对较高，限制了其应用范围和市场需求。
电致变色器件结构
电致变色器件是一种能够随着外加电场的变化而改变颜色的材料。
这种材料一般采用复合材料结构，具有双折射效应。
下面是电致变色器件的一般结构：
1. 透明基底层：由透明玻璃或塑料制成，用于支撑整个器件。
2. 电极层：由一层透明导电膜和一层金属电极组成，用于提供外加电场。
3. 电致变色材料层：通常使用对称的液晶材料作为电致变色材料，这种材料在没有电场下呈现透明状态，当加上电场时，液晶分子会发生排列变化，从而改变光的折射率和透过率，呈现不同的颜色。
4. 对准层：用于使液晶分子的方向一致。
5. 封装层：将电致变色材料层和对准层包裹在一起，避免环境影响并保护器件。
总之，电致变色器件的结构不仅包括了电极层、电致变色材料层、对准层和封装层，还需要透明基底层来支撑整个器件。
这些层次的相互配合，才能让电致变色器件达到预期的效果。

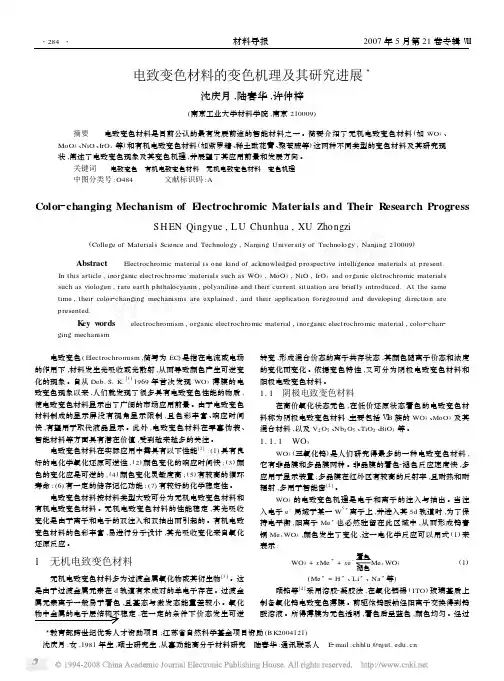

3教育部跨世纪优秀人才资助项目;江苏省自然科学基金项目资助(B K2004121) 沈庆月:女,1981年生,硕士研究生,从事功能高分子材料研究 陆春华:通讯联系人 E 2mail :chhlu @电致变色材料的变色机理及其研究进展3沈庆月,陆春华,许仲梓(南京工业大学材料学院,南京210009) 摘要 电致变色材料是目前公认的最有发展前途的智能材料之一。
简要介绍了无机电致变色材料(如WO 3、MoO 3、NiO 、IrO x 等)和有机电致变色材料(如紫罗精、稀土酞花菁、聚苯胺等)这两种不同类型的变色材料及其研究现状,阐述了电致变色现象及其变色机理,并展望了其应用前景和发展方向。
关键词 电致变色 有机电致变色材料 无机电致变色材料 变色机理中图分类号:O484 文献标识码:A Color 2changing Mechanism of Electrochromic Materials and Their R esearch ProgressSH EN Qingyue ,L U Chunhua ,XU Zhongzi(College of Materials Science and Technology ,Nanjing University of Technology ,Nanjing 210009)Abstract Electrochromic material is one kind of acknowledged prospective intelligence materials at present.In this article ,inorganic electrochromic materials such as WO 3,MoO 3,NiO ,IrO x and organic elctrochromic materials such as viologen ,rare earth phthalocyanin ,polyaniline and their current situation are briefly introduced.At the same time ,their color 2changing mechanisms are explained ,and their application foreground and developing direction are presented.K ey w ords electrochromism ,organic electrochromic material ,inorganic electrochromic material ,color 2chan 2ging mechanism 电致变色(Electrochromism ,简写为EC )是指在电流或电场的作用下,材料发生光吸收或光散射,从而导致颜色产生可逆变化的现象。

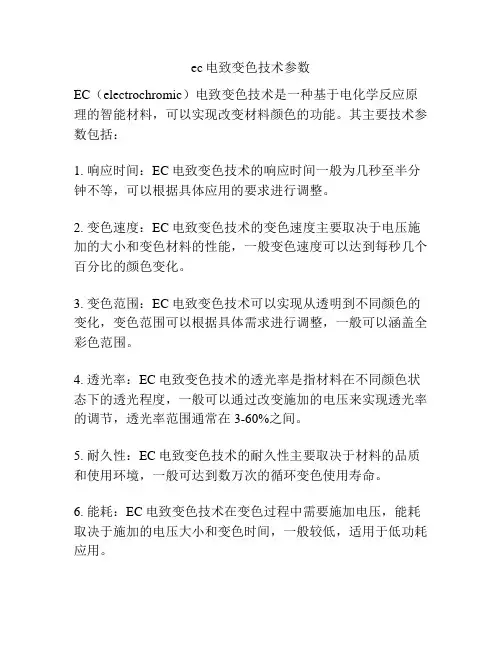

ec电致变色技术参数
EC（electrochromic）电致变色技术是一种基于电化学反应原理的智能材料，可以实现改变材料颜色的功能。
其主要技术参数包括：
1. 响应时间：EC电致变色技术的响应时间一般为几秒至半分钟不等，可以根据具体应用的要求进行调整。
2. 变色速度：EC电致变色技术的变色速度主要取决于电压施加的大小和变色材料的性能，一般变色速度可以达到每秒几个百分比的颜色变化。
3. 变色范围：EC电致变色技术可以实现从透明到不同颜色的变化，变色范围可以根据具体需求进行调整，一般可以涵盖全彩色范围。
4. 透光率：EC电致变色技术的透光率是指材料在不同颜色状态下的透光程度，一般可以通过改变施加的电压来实现透光率的调节，透光率范围通常在3-60%之间。
5. 耐久性：EC电致变色技术的耐久性主要取决于材料的品质和使用环境，一般可达到数万次的循环变色使用寿命。
6. 能耗：EC电致变色技术在变色过程中需要施加电压，能耗取决于施加的电压大小和变色时间，一般较低，适用于低功耗应用。
以上是EC电致变色技术的一些主要参数，具体的技术参数还需根据具体应用需求和材料性能来确定。
紫精类电致变色材料及器件的研究综述应化研究生2011级摘要电致变色是指电致变色材料在电场作用下，材料的颜色会随着其氧化态和还原态的相互转化而发生可逆改变的一种现象[1]。
在外观上则表现为使材料的透射与反射特性及其颜色发生可逆改变。
电致变色材料作为一种很有应用前景的新型功能材料，在大型显示、光电开关、电致变色存储器件、建筑窗玻璃及其灵巧窗等领域都有广泛的应用前景。
电致变色(Electrochromic, EC)结合纳米技术是近年发展起来的成本最低、最有希望实现彩色化和商品化的新型显示技术。
1．电致变色材料概述电致变色材料必须要具有良好的离子和电子导电性、较高的对比度、变色效率和循环周期性能。
主要可分为无机电致变色材料和有机电致变色材料。
无机电致变色材料主要是以WO3等过渡金属氧化物为代表，这些过渡金属氧化物通过离子和电子的共注入和共抽出，使其化学价态或晶体结构发生变化，从而实现着色和褪色的可逆过程。
对无机电致变色材料的研究最早也较为成熟的，其性能稳定，但是其变色响应慢，着色效率不高。
有机电致变色材料主要是以紫精等有共扼体系的分子为代表，是通过电子得失发生的氧化还原反应来实现着色和褪色的可逆变化。
主要包括有机小分子，如紫精;金属配位络合物，如酞化菁;有机导电聚合物，如聚苯胺、聚吡咯、聚噻吩等。
与无机电致变色材料相比，有机电致变色材料主要的优点为:一，有机电致变色材料变色速度很快;二，不需要偏振片，视角大，几乎不存在视角限制;三，有机电致变色材料着色合褪色对比度很高，同时，不同灰度可以通过外加电场的大小来实现，这就意味着有机电致变色材料在超薄平板显示器件方面具有其他平板显示器不可比拟的优越性;四.有机电致变色材料驱动电压很低，可降低能耗节省能源;同时，即使断电后，也能保持变色效果，具有记忆功能;五.有机电致变色材料种类繁多，可以通过对有机分子的“剪裁”或者“嫁接”，得到色彩不同的变色材料。
当然，有机电致变色材料也存在一些缺点，如化学稳定性不好，抗紫外辐射能力比较低，不耐高温，有些有机电致变色材料有毒，对封装要求严格。
电致变色玻璃原理电致变色玻璃（Electrochromic Glass, 简称EC Glass）是一种可以通过电压控制颜色的先进材料。
它可以从透明状态迅速转变为有色状态，而且这种转变可以反复进行。
EC玻璃的原理基于电致变色现象，其核心是一种特殊的电致变色材料，常见的有氧化钨、氧化镓等。
下面将详细介绍电致变色玻璃的原理。
一、电致变色现象简介电致变色现象是指某些材料在外加电场的作用下能够改变其吸收或反射光的颜色的现象。
这种现象是由电致变色材料内部电子的分布和运动状态发生变化所引起的。
电致变色现象的实现需要两个电极分别接入直流电源，并在电致变色材料之间形成电场。
二、电致变色玻璃的结构电致变色玻璃通常由多层薄膜构成。
其基本结构包括电致变色层、电解质层、离子储存层和电极层。
电致变色材料通常被沉积在透明的导电玻璃表面上，与电解质层相邻。
电解质层中含有可溶的离子，常见的是锂离子。
离子储存层用于储存电解质层中的离子，阻止其流失。
电极层则常用透明导电氧化物薄膜制成，如氧化锡。
三、电致变色玻璃的工作原理电致变色玻璃的工作原理可以简单概括为以下几个步骤：1. 电致变色材料的无色状态：在没有外加电场的情况下，电致变色材料大部分处于无色状态。
此时，电解质层中的离子没有迁移。
2. 施加电压：当施加正向电压（正向电压和电解质层接触的一侧为阳极）时，电解质层中的离子开始向电致变色材料移动。
同时，电极层中的电子也开始向电致变色材料移动。
3. 电解质层中离子的注入：离子经过电解质层进入电致变色材料，这些离子的注入改变了材料的电子结构，使其吸收或反射光的特性发生变化。
4. 变色状态：材料经过电解质层中的离子注入后，开始呈现有色状态，颜色的深浅程度取决于注入的离子数量。
这种颜色状态可以持续存在，只要保持施加电压，离子就不会重新返回电解质层。
5. 关闭电源：当电源关闭时，电解质层中的离子不再注入电致变色材料，随着离子的重新分布，材料逐渐恢复无色状态。

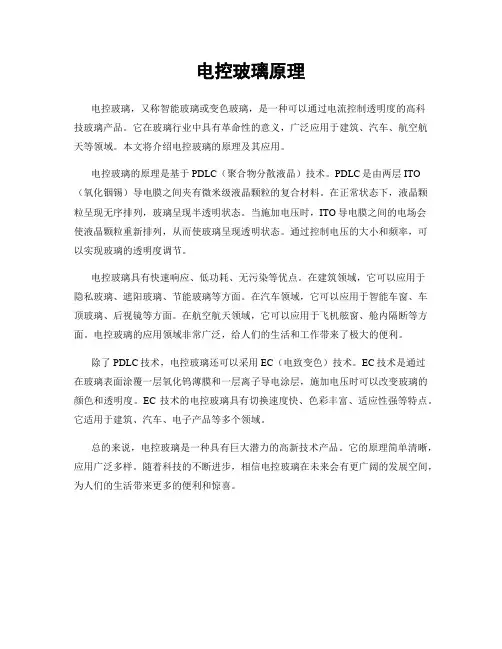

电控玻璃原理
电控玻璃，又称智能玻璃或变色玻璃，是一种可以通过电流控制透明度的高科
技玻璃产品。
它在玻璃行业中具有革命性的意义，广泛应用于建筑、汽车、航空航天等领域。
本文将介绍电控玻璃的原理及其应用。
电控玻璃的原理是基于PDLC（聚合物分散液晶）技术。
PDLC是由两层ITO （氧化铟锡）导电膜之间夹有微米级液晶颗粒的复合材料。
在正常状态下，液晶颗粒呈现无序排列，玻璃呈现半透明状态。
当施加电压时，ITO导电膜之间的电场会
使液晶颗粒重新排列，从而使玻璃呈现透明状态。
通过控制电压的大小和频率，可以实现玻璃的透明度调节。
电控玻璃具有快速响应、低功耗、无污染等优点。
在建筑领域，它可以应用于
隐私玻璃、遮阳玻璃、节能玻璃等方面。
在汽车领域，它可以应用于智能车窗、车顶玻璃、后视镜等方面。
在航空航天领域，它可以应用于飞机舷窗、舱内隔断等方面。
电控玻璃的应用领域非常广泛，给人们的生活和工作带来了极大的便利。
除了PDLC技术，电控玻璃还可以采用EC（电致变色）技术。
EC技术是通过
在玻璃表面涂覆一层氧化钨薄膜和一层离子导电涂层，施加电压时可以改变玻璃的颜色和透明度。
EC技术的电控玻璃具有切换速度快、色彩丰富、适应性强等特点。
它适用于建筑、汽车、电子产品等多个领域。
总的来说，电控玻璃是一种具有巨大潜力的高新技术产品。
它的原理简单清晰，应用广泛多样。
随着科技的不断进步，相信电控玻璃在未来会有更广阔的发展空间，为人们的生活带来更多的便利和惊喜。
河南建材201812020年第6期电致变色玻璃的研究进展刘鉴宁天津工业大学材料科学与工程学院（300387）摘要:电致变色玻璃是由透明导电层、离子储存层、电致变色层和电解质层所构成。
当两个透明导电层通电后，离子和电子会共同注入电致变色层中，导致其发生颜色变化。
此时的离子存储层主要是储存变色层反应时相应的反离子，维持体系中电荷的平衡。
文章主要综述了电致变色玻璃的研究进展，并对其应用发展提出了展望。
关键词:电致变色玻璃；离子储存层；电解质层；电致变色层0前言电致变色玻璃的核心结构主要包括:电致变色层、离子储存层和电解质层。
电致变色玻璃是一种在电流和电压的作用下能够可逆地调节光的透射率和反射率的功能性玻璃。
当电致变色玻璃的颜色发生变化时,其改变了可见光的透过率,实现了智能调节的功能[1]。
通过对比电致变色玻璃和传统型玻璃可以发现,电致变色玻璃可以有效地减少能量流失,更具有发展前景[2]。
1电致变色玻璃结构1.1透明导电层透明导电层(简称TC)的主要作用是在电致变色层发生变色时提供电子,因此对透明导电层具有良好的导电效果[3]。
1.2电致变色层电致变色层(简称EC)是器件变色过程中的重要组成结构,一般制备电致变色的材料要具备灵敏度高、可循环性良好等优势,其中,制备电致变色层的材料主要可以分为两大类:有机变色材料和无机变色材料。
1.3电解质层电解质层(简称IC)的主要作用是为离子(如H+、Li+等小半径阳离子)在变色层和储存层之间的传输提供通道和介质[4]。
离子传输速率的快慢取决于电解质层的离子导电能力,因此电解质层的材料一般要求有较高的离子导电率和电子电阻率,这表明电解质层既能传输导电离子又能阻止电子的通过。
到现在为止,研究较多的电解质材料有:液态电解质、固态有机电解质和凝胶电解质。
液态电解质由于它的易于泄露、交通不便等缺点已经基本被淘汰。
固态有机电解质的导电率太低,无法满足实际的要求,故使用的范围也十分有限。
2019年第5期电致变色玻璃的分类及应用1.电致变色玻璃的分类按照电致变色材料的不同,电致变色玻璃可分为有机电致变色玻璃和无机电致变色玻璃。
(1)有机电致变色玻璃有机电致变色材料主要有聚噻吩类及其衍生物、紫罗精类、四硫富瓦烯、金属酞菁类化合物等。
以紫罗精类为功能材料的电致变色材料已经得到实际应用,使用范围最广的液体电致变色材料是紫罗碱(二溴二庚基紫罗碱)的水溶液。
有机电致变色材料种类相对较多,并且具有成本低、循环性好、变色响应时间快和变换颜色种类多等优点。
但是,有机电致变色材料的化学稳定性和抗辐射能力较差,如果有机电致变色玻璃在室外(如天窗)应用,在紫外线的照射下,会大大影响器件的长期可靠性。
因此,有机电致变色玻璃在未来建筑节能上应用的可能性较小,更适合作为室内装饰用的玻璃材料。
(2)无机电致变色玻璃无机类电致变色材料一般使用过渡金属或其衍生物。
其根据材料的变色特性的不同又可分为阴极着色和阳极着色材料。
阴极着色材料,需要在材料端加负电压使金属阳离子变成低价还原态时着色,而在高价氧化态时无色,包括WO 3、M0O 3、Nb 2O 5、TiO 2等。
而阳极着色材料则正好相反,金属阳离子在高价氧化状态下时着色,而在低价还原状态下则呈无色态,包括NiO x 、IrO x 、Co 2O 3、Rh 2O 3、MnO 2等。
在阴极致变材料中,电子从负电极侧进入电致变色层中,但它不能透过绝缘的离子导体层再进入到离子存贮层,而阳离子从离子存贮层一侧,通过离子导体层进入MOy 电致变色层,形成AxMOy,器件开始着色,可见光透射率降低。
加反向电压后,A 从AxMOy 膜中抽离出来回到离子存贮层,e 则从AxMO,层中退回到阳极,阴极电子进入离子存贮层与A 中和,保持电中性,器件颜色退回到透明状态。
因此,电致变色是电极的反复转向中不断地发生着褪色的可逆变化。
目前,无机电致变色玻璃所采用材料的典型代表是WO 3,其结构一般由直接沉积TCO 膜的两片导电玻璃,其中一片镀有一层厚约300nm 阴极变色的电致变色材料(EC );另一片镀有厚度几乎相同的阳极变色的电致变色材料作为离子储存层(CE )。
目录第一章总论 (2)一、项目概况 (2)二、项目提出的过程与理由......................................... 错误！未定义书签。
三、报告编制依据 ....................................................... 错误！未定义书签。
第二章项目建设背景及必要性 ...................... 错误！未定义书签。
一、省实施新材料产业振兴计划.................................. 错误！未定义书签。
二、ITO透明导电膜玻璃概况 ...................................... 错误！未定义书签。
三、项目提出的外部环境简述 ..................................... 错误！未定义书签。
四、项目建设必要性 ................................................... 错误！未定义书签。
第三章市场分析及建设容 ............................. 错误！未定义书签。
一、市场环境分析 ....................................................... 错误！未定义书签。
二、建设容与规模 ....................................................... 错误！未定义书签。
第四章生产技术及产品方案.......................... 错误！未定义书签。
一、产品方案 .............................................................. 错误！未定义书签。
二、生产技术方案 ....................................................... 错误！未定义书签。
三、生产设备及原材料................................................ 错误！未定义书签。
四、目标市场及营销策略 ............................................ 错误！未定义书签。
第五章选址与建设条件................................. 错误！未定义书签。
一、项目选址 .............................................................. 错误！未定义书签。
二、建设条件分析 ....................................................... 错误！未定义书签。
三、建设场址适宜性评价 ............................................ 错误！未定义书签。
第六章建设方案............................................ 错误！未定义书签。
一、总平面布置........................................................... 错误！未定义书签。
二、建筑结构方案 ....................................................... 错误！未定义书签。
三、给排水方案........................................................... 错误！未定义书签。
四、供电方案 .............................................................. 错误！未定义书签。
五、消防方案 .............................................................. 错误！未定义书签。
六、绿化方案 .............................................................. 错误！未定义书签。
第七章节能措施............................................ 错误！未定义书签。
一、节能设计依据 ....................................................... 错误！未定义书签。
二、节能措施 .............................................................. 错误！未定义书签。
三、节能效果评价 ....................................................... 错误！未定义书签。
第八章环境保护与综合利用.......................... 错误！未定义书签。
一、环境资源利用和保护原则 ..................................... 错误！未定义书签。
二、主要污染源及治理措施......................................... 错误！未定义书签。
三、环境影响评价 ....................................................... 错误！未定义书签。
第九章组织机构与人力资源配置................... 错误！未定义书签。
一、组织机构 .............................................................. 错误！未定义书签。
二、劳动定员 .............................................................. 错误！未定义书签。
三、生产管理制度 ....................................................... 错误！未定义书签。
第十章项目进度安排 .................................... 错误！未定义书签。
一、项目建设周期 ....................................................... 错误！未定义书签。
二、项目建设进度安排................................................ 错误！未定义书签。
第十一章投资估算及资金筹措 ...................... 错误！未定义书签。
一、估算依据 .............................................................. 错误！未定义书签。
二、投资估算 .............................................................. 错误！未定义书签。
三、资金筹措 .............................................................. 错误！未定义书签。
第十二章效益分析及评价 ............................. 错误！未定义书签。
一、经济评价 .............................................................. 错误！未定义书签。
二、社会评价 .............................................................. 错误！未定义书签。
三、风险分析 .............................................................. 错误！未定义书签。
第十三章结论及建议 .................................... 错误！未定义书签。
附图：第一章总论一、EC电致变色玻璃概述EC电致变色玻璃(Electrochromism, EC)是一种新型的功能玻璃,具有玻璃行业发展终极目标“环保、节能、高效”特性，目前正处于成长期向高速成长期发展阶段。
电致变色是指材料的光学属性（反射率、透过率、吸收率等）在外加电场的作用下发生稳定、可逆的颜色变化的现象，在外观上表现为颜色和透明度的可逆变化。
具有电致变色性能的材料称为电致变色材料，在节能、军用伪装设备、电致变色显示器、传感器和分析领域、光闸或光调制器等领域应用较为广泛。
电致变色材料作为一种智能化材料，是我国的战略性新兴产业，智能材料是继天然材料、合成高分子材料、人工设计材料之后的第四代材料，是现代高技术新材料发展的重要方向之一，将支撑未来高技术的发展，使传统意义下的功能材料和结构材料之间的界线逐渐消失，实现结构功能化、功能多样化。
科学家预言，智能材料的研制和大规模应用将导致材料科学发展的重大革命。
国企业将来在电致变色材料领域将大有可为。
一方面，可以更好的了解国市场及消费者的需求，从而开发市场需求巨大的电致变色产品。
另一方面，以此为契机开发具有自主知识产权的电致变色材料，在与国外同行竞争中也立于不败之地。
中国的电致变色行业如果能充分运用现有的各种资源和条件，定位于世界领先技术和产品研究与生产，将有望成为世界围电致变色材料领域的行业领军者。
因此，国电致变色材料的发展，我司意向与各高校及研究单位进行合作，来带动巨大的电致玻璃消费市场。
二、EC电致变色玻璃市场调研电致变色器件具有双稳态、无视盲角、对比度高、制造成本低、工作温度围宽、驱动电压低、色彩丰富等优点，可应用于军用伪装设备、电致变色智能窗、汽车自动防眩目后视镜、电致变色眼镜、护目镜、智能卡、智能标签、仪表显示、户外广告等领域。
1、电致变色玻璃在智能建筑应用：据统计，当前我国建筑物的能耗约占社会总能耗的28%，在已有440亿平方米的建筑物中，超过85%以上使用的是保温、隔热性能差，能耗很高的普通玻璃，平均传热系数为3.5 W/（m2·K），使得我国的平均建筑能耗是发达国家的3倍以上。
在能源危机下, 能够根据需要动态地控制穿透窗户的能量的智能玻璃是新一代的节能窗口材料。
目前用于生产上述玻璃的技术主要包括光致变色玻璃技术、热致变色玻璃技术、电致变色玻璃技术等。
其中前两种技术主要利用材料对光和热的敏感度而变色来实现对光线的动态控制，由于受外界环境影响，仍属被动控制技术，不能完全按人类需要动态调节光线，目前均处在正处于试验阶段，还没有投入商业应用。
