工业仪表分类

工业自动化仪表及控制装置设备全套分类标准

导语：

工业自动化仪表品种繁多，从信息的获得、传递、反映和处理的过程把工业自动化仪表分为五大类；

检测仪表

生产过程中，介质在设备、管道不同部位的温度、压力、流量、物位以及其他物理量瞬息万变，始终处于变化之中。检测仪表就是用以检测上述物理量在每个瞬间的量值。

按照所测量工艺参数的不同，检测仪表可分为如下几种：

1．温度仪表：

常用的温度测量仪表有玻璃温度计、双金属温度计、压力式（温包）温度计、温度开关、热电偶、热电阻，还有辐射高温计及光学高温计、光电比色高温计等辐射式温度计。

2．压力仪表：

压力测量仪表用于检测压力、真空和压差。根据其工作原理可分为：弹性式压力计（按其弹性元件又分为弹簧管压力计、膜片压力计、膜盒压力计、压力开关等）；传感式压力计（如电阻式、电容式、电感式、霍尔式压力计等）；液柱式压力计（如U形管、直管、倾斜管压力计)；还有精度较高通常用于校验标准压力表的活塞式压力计。

3．流量仪表：

流量测量仪表品种繁多，目前应用最为广泛的是由节流装置和与其配套的差压流量变送器。常用的节流装置有孔板、喷嘴和文丘里管。其他常用的流量仪表还有水表、转子流量计、椭圆齿轮流量计、靶式流量计、电磁流量计、旋涡流量计、阿钮巴流量计、质量流量计等。

4．物位仪表：

工业自动化仪表及控制装置设备的分类标准及基础知识！

随着生产规模的不断扩大和生产技术的发展，对生产过程自动化水平提出了越来越高的要求。因此，工业仪表也经历了一个从无到有、由简单到复杂，由单一功能向多功能的发展过程。从最初的只能在现场测量并显示温度（如玻璃温度计）、压力（如U形管压力计）、流量（如玻璃转子流量计）、液位（如玻璃管液位计）的就地检测仪表和只能进行简单控制的就地调节器，逐步向远传集中显示、远程控制的方向发展。除检测各种参数的检测元件和检测仪表愈加齐全外，过程控制仪表的发展更是日新月异，经历了由气动单元组合仪表、电动单元组合仪表、电子式综合控制装置到工业计算机控制系统的飞跃。

工业自动化仪表品种繁多，从信息的获得、传递、反映和处理的过程把工业自动化仪表分为五大类；（1）检测仪表；（2）显示仪表；(3)控制仪表；（4）执行器；（5）集中监测与控制装置。 检测仪表 生产过程中，介质在设备、管道不同部位的温度、压力、流量、物位以及其他物理量瞬息万变，始终处于变化之中。检测仪表就是用以检测上述物理量在每个瞬间的量值。按照所测量工艺参数的不同，检测仪表可分为如下几种： 1．温度仪表：常用的温度测量仪表有玻璃温度计、双金属温度计、压力式（温包）温度计、温度开关、热电偶、热电阻，还有辐射高温计及光学高温计、光电比色高温计等辐射式温度计。

2．压力仪表：压力测量仪表用于检测压力、真空和压差。根据其工作原理可分为：弹性式压力计（按其弹性元件又分为弹簧管压力计、膜片压力计、膜盒压力计、压力开关等）；传感式压力计（如电阻式、电容式、电感式、霍尔式压力计等）；液柱式压力计（如U形管、直管、倾斜管压力计)；还有精度较高通常用于校验标准压力表的活塞式压力计。

3．流量仪表：流量测量仪表品种繁多，目前应用最为广泛的是由节流装置和与其配套的差压流量变送器。常用的节流装置有孔板、喷嘴和文丘里管。其他常用的流量仪表还有水表、转子流量计、椭圆齿轮流量计、靶式流量计、电磁流量计、旋涡流量计、阿钮巴流量计、质量流量计等。

化工在线分析仪表的分类及其特点

摘要：在线分析仪器的使用水平已经成为行业发展的标志,希望有更强大的智能在线分析仪器不断涌现,以促进我国工业的快速发展,使人员安全事故率大大降低,实现最美丽的中国梦。在此基础上,研究在线化学分析仪表的以下分类和特征以供参考。

关键词：化工在线分析仪表；分类及其特点；分析

引言

对于在线分析仪表应用与炼油化工生产，充分发挥出了自身优势，这些应用程序对企业和石油行业的发展有很大的贡献，在线分析仪表的测试还存在许多问题，需要管理者和研究人员不断努力改进管理系统，进行更多的在线分析研究，确保在线分析仪表能够跟上增长率，更好地满足我国日益增长的生产需求。

1化工在线分析仪表的分类

1.1在线色谱分析仪

石油工业中硫化物含量是一项重要的质量指标，不仅对产品的抗氧化性、腐蚀性和稳定性有重要影响，而且对炼油厂也有重要意义，因此，在分析石油中硫的形态分布和含量时，在提高长联合石油质量时，采用气相色谱分析具有取样少、效率高、分析速度快、定量结果准确等优点，其缺点是难以分析大分子硫化物，且测试结果易受石油结构影响]。

1.2取样系统

在线分析中的采样系统是在采样过程中分析的第一步，通常分为采样点、采样线、传输线；如果在炼厂和化工行业中找不到合适的采样点，则需要使用外部能量快速转以确定采样点。

1.3在线氧分析仪表 工业过程中，氧气量的在线测量主要功能是反应过程中的氧气量分析；确保反应过程安全的氧含量分析通常是锆氧分析仪；用强电池理论测量不同气体中氧气含量的电化学测试；其优点是，在石油和化学工业中，氧气量可以测量到高达1400℃的空气中，从而优化燃烧，节省能源，保护环境；其缺点是容易漏泄空气。

2在线分析仪表的优势特征

在线分析仪表是一种用于实时监测和分析过程参数的仪器设备，具有许多优势特征。以下是关于在线分析仪表的一些主要优势特征的详细介绍。1. 实时监测：在线分析仪表能够实时监测过程参数，包括温度、压力、流量、浓度等。它可以提供准确的数据，并能够及时发现和报告潜在的问题或异常情况，帮助操作人员及时采取措施，保证生产过程的稳定性和安全性。2. 自动化控制：在线分析仪表可以与控制系统集成，实现自动化控制。它能够根据监测到的数据反馈信息，自动调整操作参数，以达到最佳的工艺条件。这大大提高了生产的效率和质量，并减少了人为误差。3. 多参数监测：在线分析仪表通常能够同时监测多个参数，如pH值、溶解氧、浊度等。这样一来，一个在线分析仪表就可以替代多个传统的单参数仪器，不仅节省了空间和成本，还简化了操作和维护过程。4.

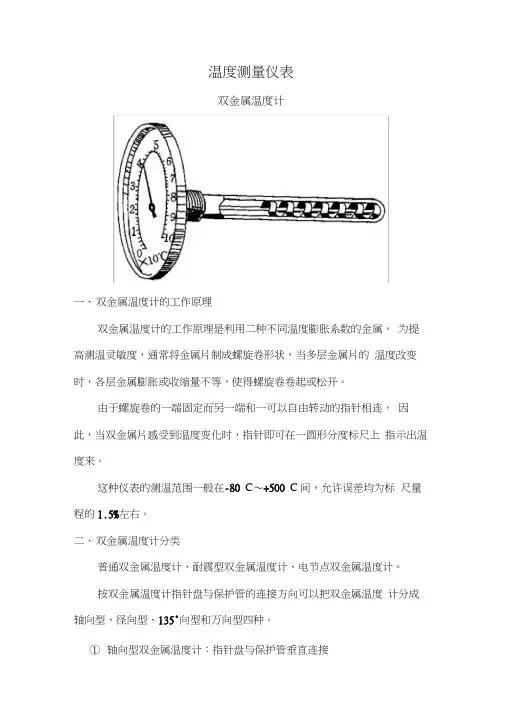

温度测量仪表

双金属温度计

一、 双金属温度计的工作原理

双金属温度计的工作原理是利用二种不同温度膨胀系数的金属， 为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的 温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连， 因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上 指示出温度来。

这种仪表的测温范围一般在-80 C〜+500 C间，允许误差均为标 尺量程的1.5%左右。

二、 双金属温度计分类

普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。

按双金属温度计指针盘与保护管的连接方向可以把双金属温度 计分成轴向型、径向型、135°向型和万向型四种。

① 轴向型双金属温度计：指针盘与保护管垂直连接 ② 径向型双金属温度计：指针盘与保护管平行连接。

③ 135。向型双金属温度计：指针盘与保护管成 135°连接。

④ 万向型双金属温度计：指针盘与保护管连接角度可任意调整。

三、选型与使用

在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘 直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除 此之外，还要重视性价比和维护工作量等因素。

此外，双金属温度计在使用过程中应注意以下几点：

A、 双金属温度计保护管浸入被测介质中长度必须大于感温元件 的长度，一般浸入长度大于100mm,0-50 C量程的浸入长度大于 150mm，以保证测量的准确性。

B、 各类双金属温度计不宜用于测量敞开容器内介质的温度，带 电接点温度计不宜在工作震动较大的场合的控制回路中使用。

C、 双金属温度计在保管、使用安装及运输中，应避免碰撞保护 管，切勿使保护管弯曲变型及将表当扳手使用。

D、 温度计在正常使用的情况下应予定期检验。一般以每隔六个

月为宜。电接点温度计不允许在强烈震动下工作， 以免影响接点的可

靠性。
