基于FPGA的抢答器设计

摘要：抢答器使用八个拨码开关，供选手抢答使用。选择共阳数码管显示倒计时和抢答选手号。在每个拨码开关的上方都有LED灯。用一个独立按键独立按键实现复位和抢答开始功能。开始，先十秒倒计时，到零后开始抢答，成功后，显示选手号和对应LED亮。按复主持人通过复位按键清除抢答信息，并重新开始 。直接在开发板板上使用。

关键词：抢答器；数码管；FPGA

1、引言

硬件描述语言（Hardware Description Language ）是硬件设计人员和电子设计 自动化EDA工具之间的界面。 其主要目的是用来编写设计文件，建立电子系统 行为级的仿真模型。即利用计算机的巨大能力对用Verilog HDL或

VHDL建模 的复杂数字逻辑进行仿真，然后再自动综合以生成符合要求且在电路结构上可以 实现的数字逻辑Netlist，根据型仿真验证无误后用于制造ASIC 芯片或写入 EPLD和 FPGA 器件中。Verilog HDL是一种硬件描述语言（ HDL:Hardware DiscriptionLanguage），是一种以文本形式来描述数字系统硬件的结构和行为的语言，用它可以表示逻辑 电路图、逻辑表达式，还可以表示数字逻辑系统所完成的逻辑功能。

Verilog HDL就是在用途最广泛的C 语言的基础上发展起来的一种件描述语 言，它是由 GDA(Gateway Design Automation)公司的 PhilMoorby在 1983 年末首 创的，最初只设计了一个仿真与验证工具，之后又陆续开发了相关的故障模拟与 时序分析工具。Verilog HDL的最大特点就是易学易用，如果有C 语言的编程经验，可以在 一个较短的时间内很快的学习和掌握，因而可以把Verilog HDL内容安排在与 ASIC 设计等相关课程内部进行讲授，由于HDL语言本身是专门面向硬件与系统 设计的，这样的安排可以使学习者同时获得设计实际电路的经验。2、整体方案设计

2.1系统总体框图和原理

图 2.1 系统总体框图

抢答器整体电路设计有以下几个目标：

（ 1）实现八人抢答器，有人抢答成功后，其他人再抢答无效；

（ 2）通过倒计时来提示抢答开始，并在数码管上显示抢答者的序号以及显示相应LED灯·；

（ 3）主持人通过复位按键清除抢答信息，并开始 9秒的答题倒计时，

当倒计时结束时，此时可以开始抢答 我们设计的总体方案是将整个任务分成4个部分即分频(延时)部分、抢答模块、倒计时显示模块并LED显示模块。3、功能模块设计

3.1分频模块

因为试验箱上的时钟是40M的，而倒计时模块中要用到1hz 倒计时所以要

对 4M 时钟进行分频产生1hz，进行 9 秒钟倒计时，也可以说是延时程序。

3.2倒计时模块

在倒计时模块中， 当主持人启动倒计时开关（和复位同在一个独立按键）后，

数码管上显示 秒的倒计时 。

3.3抢答模块

抢答模块要具有第一信号鉴别、锁存功能。 第一信号鉴别锁存的关键是准确 判断出第一抢答者并将其锁存，在得到第一信号后， 将输入端封锁， 使其他组的 抢答信号无效，可以用触发器或锁存器实现。设置抢答按钮key[0]、key[1]、 key[2]、key[3]、key[4]、key[5] 、key[6]、key[7]主持人复位信号res。res按一次时，第一信号鉴别、锁存电路、答题计时电路复位；res按一次时，开始抢答，由第 一信号鉴别锁存电路形成第一抢答信号，并进行组别显示。

3.4LED模块

在选手抢答成功，则LED灯亮，没人抢答则灯不亮。

4、硬件设计

4.1数码显示部分

数码管有共阴极和共阳极两种，对于共阳数码管， 字形驱动输出 0 有效，字 位驱动输出 1 有效；而对于共阴数码管则相反，即：字形驱动输出 1

有效，字位驱动输出 0 有效显示器普遍地用于直观地显示数字系统的运行状态和工作数据， 按照材料及产品工艺，单片机应用系统中常用的显示器有发光二极管 LED显 示器、液晶 LCD显示器、 CRT显示器等。 LED显示器是现在最常用的显示器之一， 发光二极管（ LED）由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使 用，也可以组装成分段式或点阵式 LED显示器件（半导体显示器） 。分段式显示 器（ LED数码管）由 7 条线段围成 8

字型，每一段包含一个发光二极管。外加正 向电压时二极管导通，发出清晰的光。只要按规律控制各发光段亮、灭，就可以 显示各种字形或符号。 LED数码管有共阳、共阴之分。

数码管实际上就是八个发光二极管，它们以两种方式连接，如果将其阴极连接在一起，这种方式构成的数码管成为共阴数码管；如果将其阳极连接在一起，这种方式构成的数码管为共阳数码管。 通过 FPGA 的八个控制口即可控制7 段数 码管各种不同显示，以及四个位选通可以控制那位数码管发光。

4.2按键的分配

按键一般都是以电平触发，在实验板中是以按下为高电平，在引脚分配时要 对照好按键分配图进行分配资源。使用八个拨码开关和一个独立按键。

本实验的各个引脚的分配请细看附录，即是 FPGA 芯片中的引脚， 必需与电路板的硬件一一对应。

5、程序分析

5.1各个变量的定义

定义需要各端口，类型，位宽等。

/*********************** 各个变量的定义******************************/

module qsf( buzzer,clk,res,key,seg,out,

DP,LED);/*********声明 *****/

input clk,res;/*********时钟与主判的引脚 *****/

input [7:0]key;/*********** 八个抢答按键 *******/

output reg LED; /***********LED显示 *******/

reg m; /********** 锁存信号 m**********/

output reg[6:0]out; /********** 数码管的 7 段********/

output reg DP; /********** 数码管的 小数点********/

output reg [3:0]seg; /****** 数码管的位选择定义 ******/

reg[30:0] counter;/**********计数存储 ***********/

always@(posedge clk) /*******主时钟上升沿触发 *******/

begin if(res==0)begin s=0; m=0;counter=0;buzzer=1;end/***** 定义初始化 *******/

5.2倒计时模块

开始倒计时从“9”到“0”，LED灯在“8”到“1”显示相应的灯。

case(s)/*******分支语句 *******/

0:begin out=7'b001_0000;seg=4'b0111;/*******倒计时显示“9”*******/

LED=8'b1111_1111;/*******LED灯全灭 *******/

begin if(counter==40000000) begin counter=0;DP=1; s=1;end;/*****显示1秒*****/

else begin counter=counter+1;end end end;/*****不到一秒继续显示*****/

5.2倒计时模块

开始抢答，由第 一信号鉴别锁存电路形成第一抢答信号，并进行组别显示。抢答模块程序如下：

/************m初值为 0，有按键按下即锁定 *************/

if(key[0]&&!m)begin

out=7'b111_1001;seg=4'b0111;LED=8'b0000_0001;m=1;end

/************m没有被锁定，“1”键按下，显示“1”，对应“1”的LED灯亮 ，锁定m*************/

5.3整体的调试

各个模块部分调试都无问题后进行整体调试，进行程序调试、仿真、下等，

最后进行观察电路板上的现象，如果不成功，在进行程序的更改，调试等。

调试过程遇到的问题及解决方案：

（1）、在实验的开始阶段，对所写的代码进行了波形仿真，发现波形仿真的结果是错的，再进行程序更改，经过多次修改，仿真才逐步达到理想状态。然后进行其他方面的工作。

（2）、 在连接各个模块的时候要注意各个输入、输出的引脚约束，只要各个引脚约束与引脚互相匹配， 才能实现正确的结果。

（3）、电路通电后，倒计时开始，数到“0”后可以抢答，但不能锁定，即其他按键按下也会有显示，失去抢答功能；经分析后，只要加一个锁定信号m 即可,m 的初值为“0”，有按键按下后进行锁定，再有其他按键按下无效，只能进行下一 局的的抢答。

6、总结

实现了倒计时开始，数码管显示选手号数，以及对应LED亮的功能，程序上采用一个过程，顺序执行的结构，一个分支语句，和常见if语句,整体上看，程序简单，效率高。也存在缺点，功能单一，如主持人，不能自由设置抢答时间。硬件上看高低电位和敏感性信号，以及硬件本身的好坏。数码管只调用一个位的状态，不能随时切换高低位。

1.引脚约束

/***时钟clk,res复位***/

NET "clk" LOC =B8; NET "res" LOC = A7;

/***key,8个按键***/

NET "key[0]" LOC = N3; NET "key[1]" LOC = E2; NET "key[2]" LOC = F3;NET "key[3]" LOC =

G3; NET "key[4]" LOC = B4; NET "key[5]" LOC = K3; NET "key[6]" LOC = L3; NET "key[7]" LOC

= P11;

/***out,7个段选DP，小数点seg位选***/

合集下载

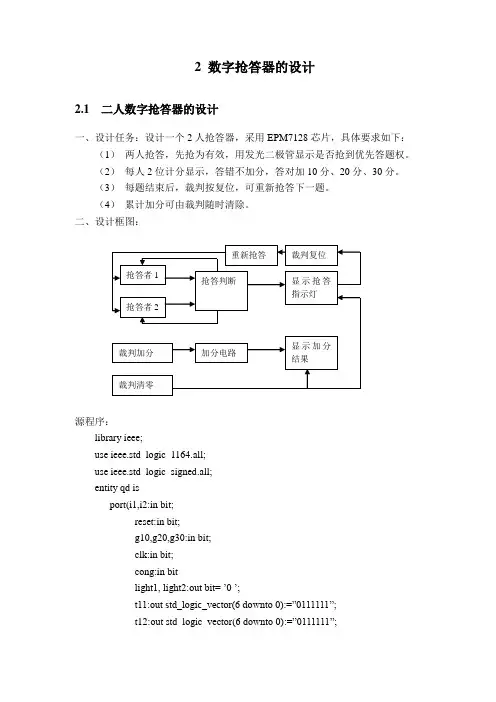

设计二 数字抢答器的设计

设计二 数字抢答器的设计

2 数字抢答器的设计

2.1 二人数字抢答器的设计

一、设计任务：设计一个2人抢答器，采用EPM7128芯片，具体要求如下：

（1） 两人抢答，先抢为有效，用发光二极管显示是否抢到优先答题权。

（2） 每人2位计分显示，答错不加分，答对加10分、20分、30分。

（3） 每题结束后，裁判按复位，可重新抢答下一题。

（4） 累计加分可由裁判随时清除。

二、设计框图：

源程序：

library ieee;

use ieee.std_logic_1164.all;

use ieee.std_logic_signed.all;

entity qd is

port(i1,i2:in bit;

reset:in bit;

g10,g20,g30:in bit;

clk:in bit;

cong:in bit

light1, light2:out bit= ’0 ’;

t11:out std_logic_vector(6 downto 0):=”0111111”;

t12:out std_logic_vector(6 downto 0):=”0111111”; 抢答者1

抢答者2 抢答判断 显示抢答指示灯 裁判复位 重新抢答

裁判加分

裁判清零 加分电路 显示加分结果 t21:out std_logic_vector(6 downto 0):=”0111111”;

t22:out std_logic_vector(6 downto 0):=”0111111”);

end qd;

architecture stru of qd is

signal cs1:integer range 0 to 9;

signal cs2:integer range 0 to 9;

signal a,b:bit:= ’0’;

EDA实验报告

EDA实验报告

目 录

第一部分 实验开发系统概述及使用说明.............................................................. １

第一章 EDA实验系统 ....................................................................................... １

第二章 EDA/SOPC实验系统 ............................................................................ ７

第二部分 实验部分............................................................................................ １０

实验一 EDA工具基本操作与应用 ........................................................... １０

实验二 计数器设计..................................................................................... ２４

实验三 串入/并出移位寄存器实现 ........................................................... ２６

实验四 四人抢答器设计............................................................................. ２８

实验五 序列检测器设计............................................................................. ２９

保研保送个人陈述经典示范

保研保送个人陈述经典示范

又到要申请保研的时候了。最近受一个小老乡Z的委托给帮他修改自我介绍。

我这个小老乡Z不但成绩想到好，而且还获了不少很有分量的奖。现在，他准备

申请北京一个研究所的研究生。

其实，从我接触到的一些此类事情来看，我们西电的学生在如何写自我介绍

和简历方面还是经验不足。那么，我就权且以这个自我介绍来修改实例作为一块

引玉的砖吧！欢迎大家多多提意见。

首先，还是要分析一下Z的情况。其实，在动手写任何自我介绍这类给自己

打广告的东西之前，一定要好好分析自己的优势和劣势，一定要问自己想要什么

能做什么。如果连你自己都回答不好这些问题，你又如何能让他人了解你接纳你

呢？所以，我个人认为做好这项工作是能否做好“广告”的关键。

Z君的优势：1，专业成绩优异 2，有过大型竞赛获奖经历 3，数学很好，擅

长理论分析 4，对混合信号IC设计很感兴趣，愿意以此为今后努力的方向。

Z君的劣势：1，本科专业与电子不太相关（但是离地不是很远）2，对电子

方面了解不是很多 3，外语稍稍有点欠缺 4，表达能力稍稍有点欠缺。

其次，我们要分析我们的目标。在这里，我们的目标是xx所xxx导师。分

析目标时，第一，我们要分析xx所喜欢怎样的学生；第二，我们要分析导师研

究的方向，分析导师喜欢怎样的学生。这些工作做好以后，我们就可以根据Z

君的优势和劣势来投xx所和xxx老师的所好了。当然，xx所和xxx老师都不是

笨人，还是要自己肚子里有货才行。

下面红色和用墨绿色标记出来的部分是Z君的原文，红色部分是我修改后的

部分。没有颜色的部分加上红色的部分就是修改过后的自我介绍了。当然，这还

不是完美的版本，有待改进。

今天我以无比激动的心情来写这份“申请人自述”。我来自xx省xx县xx

（1）市，xx年进入现为西安电子科技大学xx专业xxx班学生（2）。虽然自己

更喜爱电路器件和设计方向，但我依然用辛勤的汗水兼顾专业的学习和自己的兴

趣并且获得了丰厚的回报，前三年中获校一等奖学金两次二等奖学金一次，两次

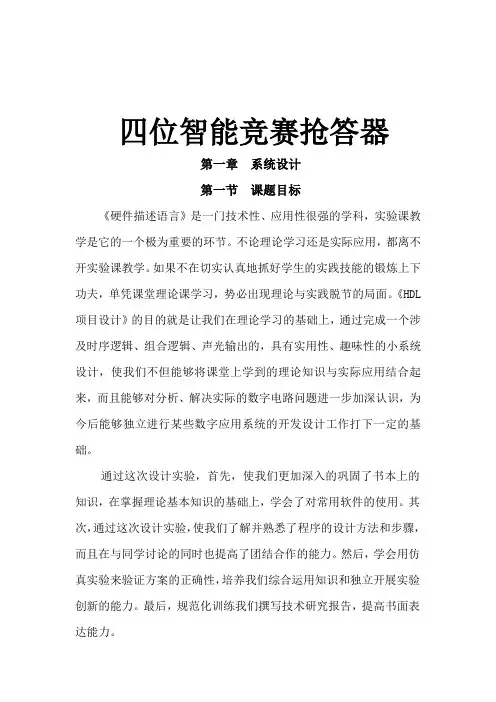

基于EDA四位智能竞赛抢答器
