商品混凝土c35配合比

C35普通砼配合比设计

—、 砼说明

本C35砼为普通碎石砼，所处环境为温暖与水和空气接触；该配合比用于 涵管;施工中采用强制式搅拌机拌和。

二、砼设计依据

1. 《蒙华铁路项目招标文件》

2. 《公路工程水泥及水泥混凝土试验规程 》(JTG E30-2005

3. 《公路工程集料试验规程》(JTG E40-2005

4. 《普通混凝土配合比设计规程》(JGJ 55-2011

5. 《公路桥涵施工技术规范》(JTG/TF50-2011

三、 砼设计要求

1. 设计强度35Mpa,配制强度不低于43.3Mpa.

2. 坍落度要求：55-70mm.

3. 最大水胶比：0.55

4. 最小水泥用量：300kg/m3

四、 原材料情况

1.水泥：采用 海螺”牌P - O42.5普通硅酸盐水泥，批量1t,具体性能指标如下:

技术 指标 比表面积

(m2/kg) 凝结时间

(min) 标准稠度

用水量

(%) 安

疋

性 3天强度

(Mpa) 28天强度

(Mpa )

初 凝 终凝 抗折 抗压 抗折 抗压

执行 标准 > 300 > 45 <

60C 实测 必 须

合 格 > 3.5 >

17.C >

6.5 >

42.5 试验 结果 335 173 257 25.8 合 格 5.4 25.6 8.5 49.9

2.细集料：采用河沙（中沙），具体性能指标如下:

1.

技术指标 细度模 数 含泥量（%） 堆积密度

（kg/m3） 表观密度

（kg/m3） 空隙率

（% 泥块含

量（%

执行标准 2.3~3.0 < 3.0 > 1350 > 2500 V 47 < 1

试验结果 2.9 1.4 1550 2620 41

2.级配

筛分

(mm) 9.5 4.75 2.36 1.18 0.6 0.3 0.15

通过百 分率（%） 100 93 83 65 34 15 2

执行标 准（%） 100 90-100 75-100 50-90 30-59 8-30 0-10

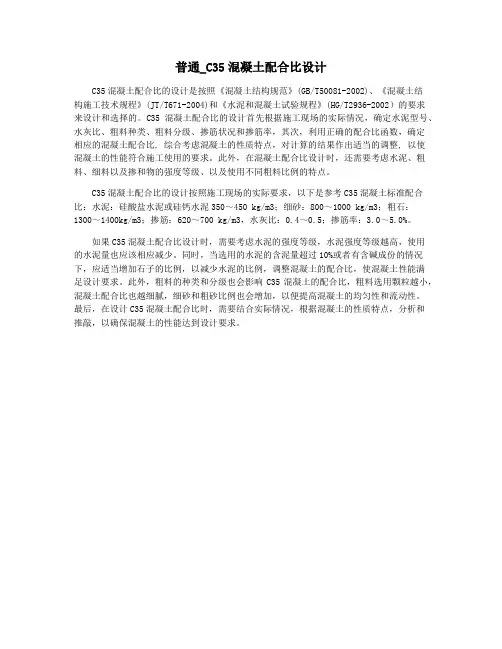

普通_C35混凝土配合比设计

C35混凝土配合比的设计是按照《混凝土结构规范》(GB/T50081-2002)、《混凝土结构施工技术规程》(JT/T671-2004)和《水泥和混凝土试验规程》(HG/T2936-2002）的要求来设计和选择的。C35混凝土配合比的设计首先根据施工现场的实际情况，确定水泥型号、水灰比、粗料种类、粗料分级、掺筋状况和掺筋率，其次，利用正确的配合比函数，确定相应的混凝土配合比, 综合考虑混凝土的性质特点，对计算的结果作出适当的调整, 以使混凝土的性能符合施工使用的要求。此外，在混凝土配合比设计时，还需要考虑水泥、粗料、细料以及掺和物的强度等级、以及使用不同粗料比例的特点。

C35混凝土配合比的设计按照施工现场的实际要求，以下是参考C35混凝土标准配合比：水泥：硅酸盐水泥或硅钙水泥350～450 kg/m3；细砂：800～1000 kg/m3；粗石：1300～1400kg/m3；掺筋：620～700 kg/m3，水灰比：0.4～0.5；掺筋率：3.0～5.0%。

如果C35混凝土配合比设计时，需要考虑水泥的强度等级，水泥强度等级越高，使用的水泥量也应该相应减少。同时，当选用的水泥的含泥量超过10%或者有含碱成份的情况下，应适当增加石子的比例，以减少水泥的比例，调整混凝土的配合比，使混凝土性能满足设计要求。此外，粗料的种类和分级也会影响C35混凝土的配合比，粗料选用颗粒越小，混凝土配合比也越细腻，细砂和粗砂比例也会增加，以便提高混凝土的均匀性和流动性。最后，在设计C35混凝土配合比时，需要结合实际情况，根据混凝土的性质特点，分析和推敲，以确保混凝土的性能达到设计要求。

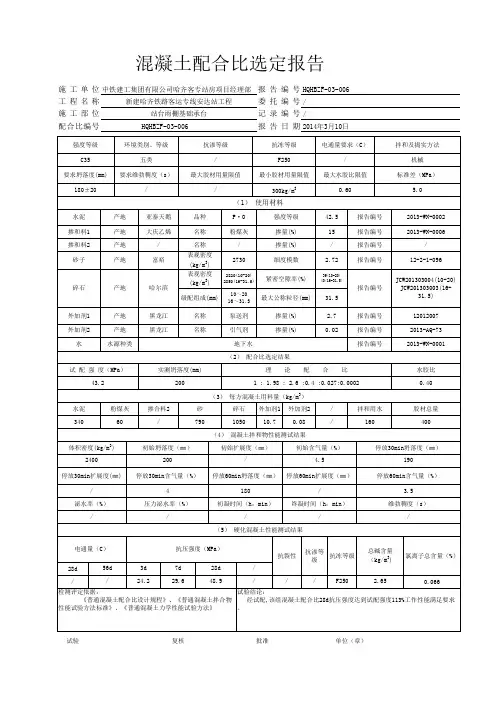

28d

/

试验抗渗等级抗冻等级总碱含量（kg/m3) 混凝土配合比选定报告

报告编号碎石JCW20JCW201303003(16-31.5)产地哈尔滨

电通量（C）抗压强度（MPa）抗裂性

复核批准单位（章）//F2502.65检测评定依据： 《普通混凝土配合比设计规程》、《普通混凝土拌合物性能试验方法标准》、《普通混凝土力学性能试验方法》试验结论： 经试配,该组混凝土配合比28d抗压强度达到试配强度113%工作性能满足要求。56d3d7d28d/

/24.229.648.9//////

（5） 硬化混凝土性能测试结果/4180/3.5

泌水率（%）压力泌水率（%）初凝时间（h：min）终凝时间（h：min）维勃稠度2400200/4.519

停放30min扩展度(㎜)停放30min含气量（%）停放60min坍落度（㎜）停放60min扩展度（㎜）停放60min含（4） 混凝土拌和物性能测试结果

体积密度(kg/m3)初始坍落度（㎜）初始扩展度（㎜）初始含气量（%）停放30min坍落㎜）34060/790105010.70.08/160（3） 每方混凝土用料量（kg/m3）

水泥粉煤灰掺合料2砂碎石外加剂1外加剂2/拌和用水（2） 配合比选定结果

试 配 强 度（MPa）实测坍落度(mm)理 论 配 合 比

43.22001 : 1.98 : 2.6 :0.4 :0.027:0.00022

水水源种类地下水报告编号20外加剂2产地黑龙江名称引气剂掺量(%)0.02报告编号2.7报告编号外加剂1产地黑龙江名称泵送剂掺量(%)表观密度(kg/m3)2820(10-20)2850(16-31.5)紧密空隙率(%)39(10-20)40(16-31.5)

级配组成(mm)10～2016～31.5最大公称粒径(mm)31.5砂子产地富裕表观密度(kg/m3)2730细度模数2.72报告编号1掺和料2产地/名称/掺量(%)/报告编号15报告编号20掺和料1产地大庆乙烯名称粉煤灰掺量(%)（1） 使用材料

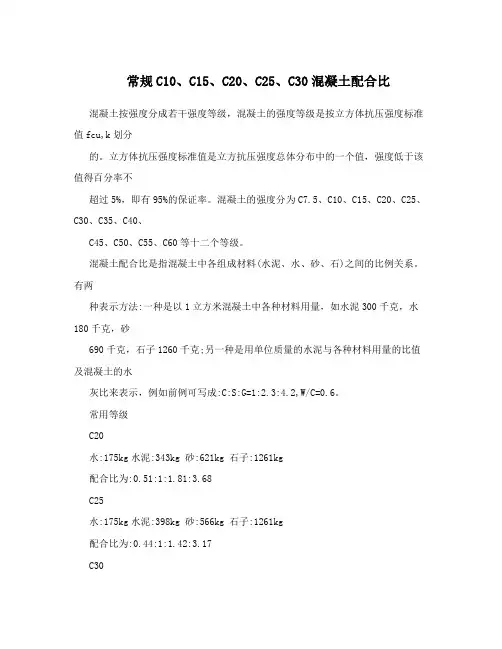

常规C10、C15、C20、C25、C30混凝土配合比

混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分

的。立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不

超过5%，即有95%的保证率。混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、

C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料(水泥、水、砂、石)之间的比例关系。有两

种表示方法:一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂

690千克，石子1260千克;另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水

灰比来表示，例如前例可写成:C:S:G=1:2.3:4.2,W/C=0.6。

常用等级

C20

水:175kg水泥:343kg 砂:621kg 石子:1261kg

配合比为:0.51:1:1.81:3.68

C25

水:175kg水泥:398kg 砂:566kg 石子:1261kg

配合比为:0.44:1:1.42:3.17

C30 水:175kg水泥:461kg 砂:512kg 石子:1252kg

配合比为:0.38:1:1.11:2.72

. .

普通混凝土配合比参考:

水泥

品种 混凝土等级 配比 (单位)Kng 塌落度mm 抗压强度 N/mm2

水泥 砂 石 水 7天 28天

P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65

C25 320 768 1153 208 45 19.6 32.1 1 2.40 3.60 0.65

C30 370 721 1127 207 45 29.5 35.2 1 1.95 3.05 0.56

C35 430 642 1094 172 44 32.8 44.1 1 1.49 2.54 0.40
