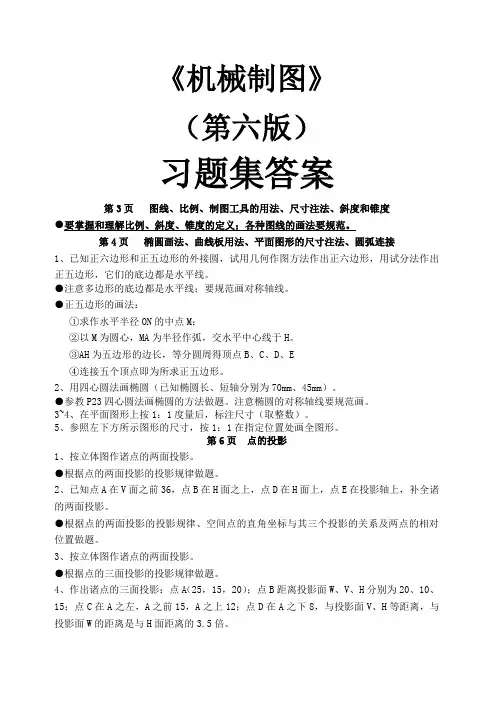

《机械制图》
（第六版）
习题集答案
第3页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度
●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接
1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：
①求作水平半径ON的中点M；
②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E
④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页 点的投影
1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为：
A（25，15，20）
B（20，10，15）
C（35，30，32）
D（42，12，12）
5、按照立体图作诸点的三面投影，并表明可见性。
一、选择题
第一章
1-1．图纸的幅面代号有( ）种。
A．3种 B．5种
C．4种 D．6种
1—2．国家标准中规定标题栏正常情况下应画在图纸的（ ）。
A．左上角 B．左下角
C．右上角 D．右下角
1—3．用下列比例分别画同一个机件，所绘图形最大的比例是（ ）.
A．1:1 B．1：5
C．5：1 D．2：1
1—4．一个完整的尺寸所包含的三个基本要素是( ）。
A．尺寸界线、尺寸线和箭头 B．尺寸界线、尺寸线和尺寸数字
C．尺寸界线、尺寸数字和箭头 D．尺寸线、箭头和尺寸数字
1—5．图形上标注的尺寸数字表示( )。
A．画图的尺寸 B．随比例变化的尺寸
C．机件的实际尺寸 D．图线的长度尺寸
1-6．标注角度的尺寸时，角度数字应( ）注写.
A．水平方向书写 B．与线性尺寸数字的方向一致
C．竖直方向书写 D．向心方向书写
1-7．在尺寸标注中，尺寸线为( ）。
A．粗实线 B．细实线
C．细点画线 D．双点画线
1—8．当可见轮廓线、不可见轮廓线、轴线、双点画线重叠时，应优先画（ ）。
A．可见轮廓线 B．不可见轮廓线
C．轴线 D．双点画线
答案：
1—1 B 1-2 D 1-3 C 1—4 B 1—5 C
1-6 A 1-7 B 1—8 A
第二章
2—1．平面图形中的尺寸分为（ )。
A．定形尺寸和圆弧尺寸 B．定位尺寸和直线尺寸
C．定形尺寸和定位尺寸 D．圆弧尺寸和直线尺寸
2—2．绘制平面图形时，应首先绘制（ ）。
A．连接线段 B．已知线段
C．中间线段 D．基准线
2—3。在标注锥度时，锥度符号的方向应与图中锥度的方向( ）
